エフアースなら、PF管への通線がカンタン。だからエコキュート入替工事の施工時間をグッと短縮できます。

Fケーブルとアース線を一体化した「エフアース」。エコキュートやエアコンといった連絡配線が必要な機器の入替工事に使用すれば、慣れていても意外と難しい既設の可とう電線管への通線作業を効率化できます。

※この記事は2020年8月26日に公開した記事ですが、校正しなおして2022年4月19日に再度公開しました。

現場の声を反映したアース線一体型のVVFケーブル

「エフアース」は、エコキュートやエアコンを1日にたくさん設置しなければならない集合物件の施工業者様の「先行して敷設した電線管への通線作業に時間がかかる」という声をヒントに開発された商品です。しかし、最近では、集合か戸建かに関わらずヒートポンプと貯湯タンクの距離が離れているエコキュート入替工事で、既設のPF管に渡り配線(VVFケーブル)とアース線とをそれぞれ通線する作業に時間がかかるという問題があります。そこで役立つのがアース線一体型VVFケーブルの「エフアース(品番:EFAS-203)」です。

エフアースが施工時間短縮に繋がる3つのポイント

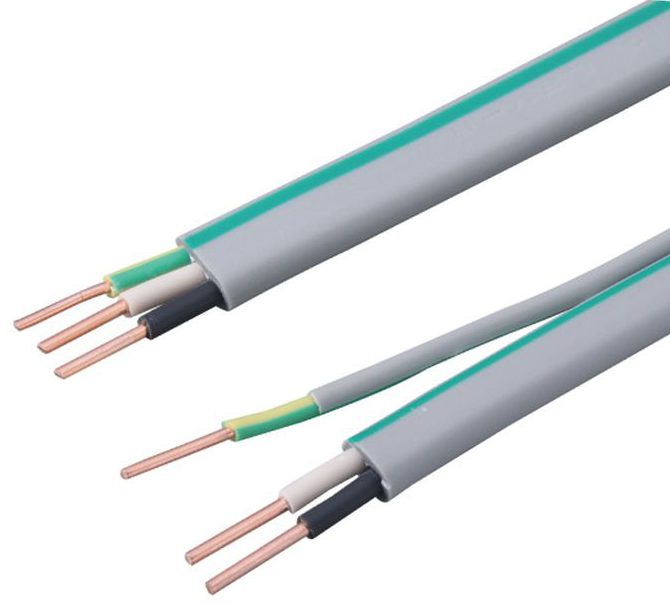

図1:「エフアース(品番:EFAS-203)」断面図

PF管への通線作業の手間が大幅に改善する

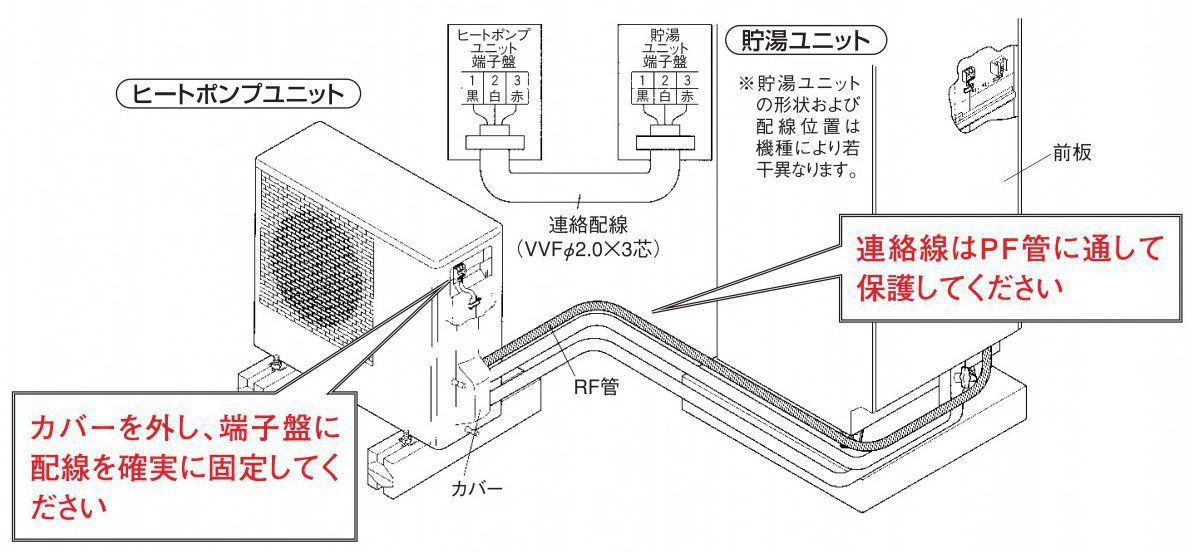

外的要因からの保護のため、渡り配線とアース線はPF管に挿入することが基本となっております。「エフアース(品番:EFAS-203)」なら渡り配線とアース線が一体になっているため、一度に挿入することが可能です。バラバラに挿入するのと比較して、通線ワイヤーのヘッドにケーブルを取付ける手間と通線ワイヤーを引っ張る時間を大幅に短縮できます。

アース端子とヒートポンプ端子盤/貯湯タンク端子盤への結線が同時にできる

エフアース(品番:EFAS-203)」なら、ヒートポンプと貯湯タンク端子盤への結線と、アース端子への結線が同時にできるので、それぞれ単独で作業する場合と比較して作業時間を半分にできます。

タンクとヒートポンプの距離が長い時の配線の取り回しがしやすい

定尺100mの渡り配線(VVFケーブル)と違って、アース線は定尺で300mもあるため取り回しに苦労することがあります。一体型の「エフアース(品番:EFAS-203)」なら、渡り配線とアース線を同時に取り回せますので、ヒートポンプと貯湯タンクの距離が長くなればなるほど作業時間の短縮に効果を発揮します。

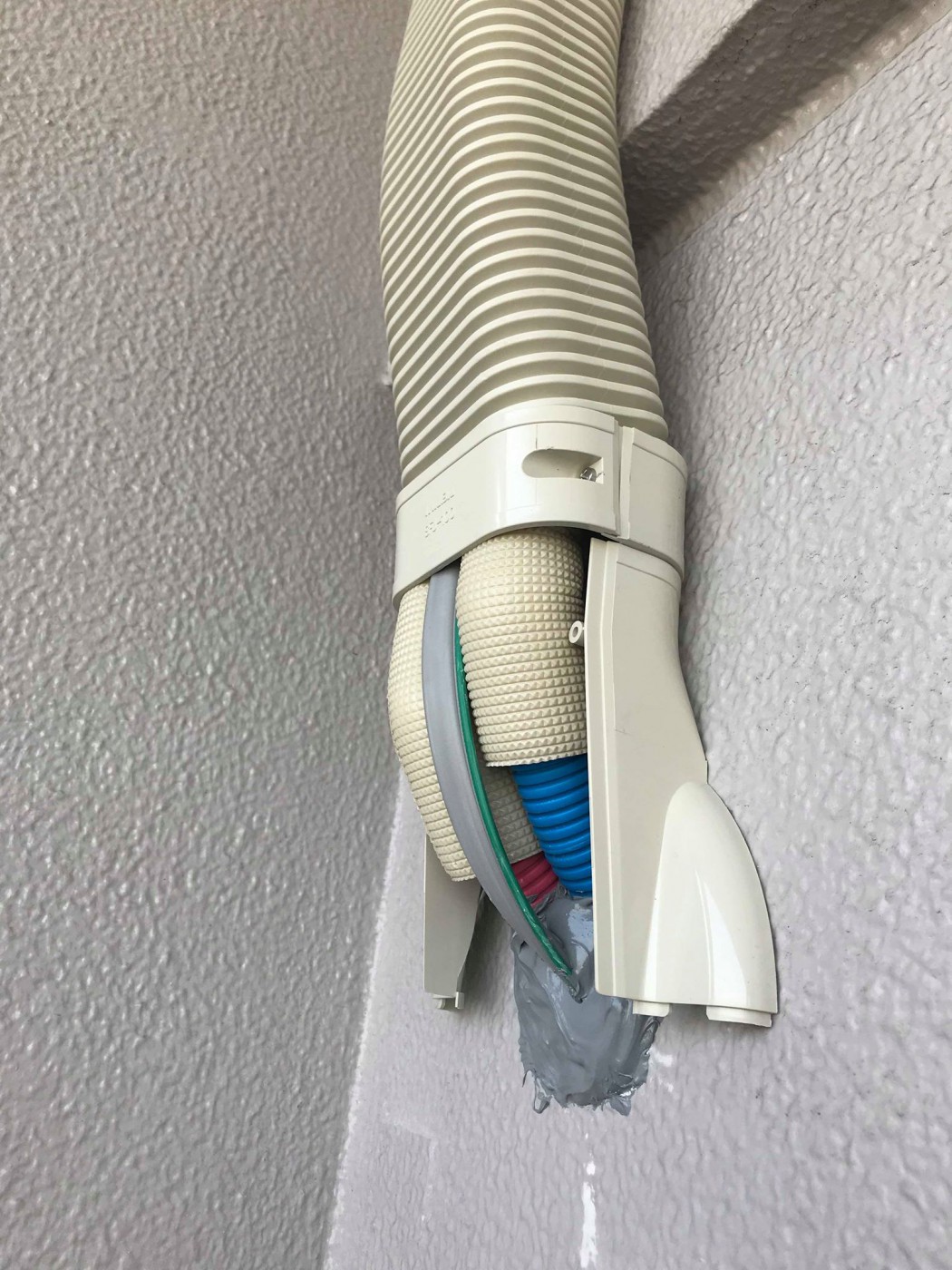

図2:エフアース(品番:EFAS-203)をSDフリーコーナーに納めた事例

エフアースのラインナップ

「エフアース(品番:EFAS-203)」のアース線は手でカンタンに分離させることができるよう、VVFのシース外側に接着されています。

エコキュートの連絡配線の仕様はVVFの2㎜×3芯です。アース線は1.6㎜の1芯ですので、エフアースは(品番:EFAS-203)を選定してください。

品番 導体径 アース線径 芯数 全長 基準価格
EFAS-202 2㎜ 1.6㎟ 2+1 100m ¥24,100
EFAS-203 3+1 ¥36,500

まとめ

渡り配線とアース線の接続工事が同時に行えるアース線付VVFケーブル「エフアース」。これを使えば、①通線ワイヤーのヘッドにケーブルを取付ける手間と通線ワイヤーを引っ張る時間を大幅に短縮できる、②Fケーブルとアース線を一度にシースを剥きヒートポンプと貯湯タンク端子盤への結線が同時にできる、③Fケーブルとアース線の長さが同じなので取り回しが容易という3つのメリットがあります。新設であってもPF管のサイズダウンによるコストダウンも見込めます。「接地極付きコンセント」を使うすべての設備機器に使えますが、特にヒートポンプと貯湯タンクの距離が離れているエコキュートの入替工事に「エフアース(品番:EFAS-203)」をオススメします。
