ハンマーで叩かなくても打込める。オールアンカー専用の電動油圧マシンを使いたい。

コンクリートに打込んで固定するボルト「あと施工アンカー」には「金属系アンカー」と「接着系アンカー」があります。振動が少ないエコキュートや電気温水器などの住宅設備機器の設置固定には、金属系アンカーのひとつである「芯棒打ち込み式アンカー」が多く利用されています。本稿では、「芯棒打ち込み式アンカー」の代名詞「オールアンカー」をハンマーで叩くのではなく、「オールアンカー専用電動油圧マシン(品番:SD-365R)」を使う施工をご提案します。

※この記事は、2019年3月26日に公開しましたが、編集・校正し、2020年10月9日に再公開しました。

階下が気になり叩きにくい

金属系アンカーには、芯棒打込式アンカー本体打込式アンカーがあり、施工方法はどちらにしてもハンマーで叩いてコンクリートに打込ます。しかし、たとえばマンションのエコキュートの入替え現場では、階下の住人の反応が気になってしまい打込みにくいものです。

「オールアンカー」にはハンマーで叩かない施工方法もある

「オールアンカー」は、入手が容易で価格が安く、何より打込んだらすぐ機器を固定できる施工スピードが魅力です。その施工方法は以下の通りカンタンです。

ハンマーで叩いて打込む一般的なオールアンカーの施工手順

  1. 墨出して施工の位置を決める
  2. コンクリートドリルのチップから穿孔長を計測してマーキングを行う
  3. 所定の穿孔径で孔をあける
  4. ダストポンプを使用して切粉の清掃をする
  5. 芯棒の部分をハンマーで叩き、頭頂部がアンカー本体に接したら施工完了
メーカー公式施工動画でも確認できます

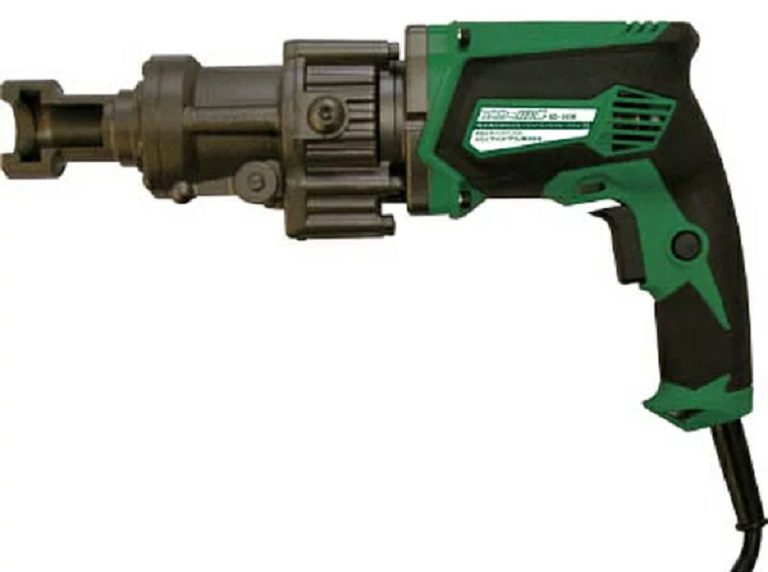

叩かないで打込む「オールアンカー専用電動油圧マシン(品番:SD-365R)」を使いたい

叩かずに、約3秒でオールアンカー1本を打込むことができます。音も静かなので、集合物件等で階下への騒音が気になる現場や多数の機器据付作業をする際に有効です。また、360°回転ヘッドが、コーナー部や狭所であっても使用を可能にします。

スピーディーな施工が特長の「オールアンカー」ですが、唯一時間を要するのが芯棒を叩き打込む工程。でも、「オールアンカー専用電動油圧マシン(SD-365R)」を使えば、叩かずに約3秒でオールアンカー1本を打込むことができます。油圧式ですから音も静かで、集合物件等で階下や隣室への騒音が気になる現場に有効です。

また、多数の機器据付作業をする施工業者様にもオススメです。施工時間や体力的な問題もさることながら、360°回転ヘッドがコーナー部や狭所であっても使用を可能にするので、少しもろいと感じる角に近い位置にアンカーボルトを打ち込みたい時にも威力を発揮します。

※動画引用元サンコーテクノ株式会社

「オールアンカー」のラインナップ

オールアンカー(ユニクロ)

「オールアンカー(ユニクロ)」1本から当日出荷!

品 番 呼び径 全 長 ドリル径 引張荷重(KN) 埋込深さ 基準価格
C-660 M-6 60 6.4 3.9 30 ¥60
C-850 M-8 50 8.5 6.5 35 ¥50
C-870 70 ¥70
C-810 100 ¥130
C-1050 M-10 50 10.5 7.2 30 ¥60
C-1060 60 10.2 40 ¥60
C-1070 70 ¥90
C-1080 80 ¥90
C-1090 90 ¥110
C-1260 M-12 60 12.7 13.9 40 ¥90
C-1270 70 17.1 50 ¥90
C-1290 90 ¥120
C-1210 100 ¥150
C-1610 M-16 100 17.0 29.9 60 ¥220

オールアンカー(ドブメッキ)

「オールアンカー(ドブメッキ)」1本から当日出荷!

品 番 呼び径 全 長 ドリル径 引張荷重(KN) 埋込深さ 基準価格
C-850D M-8 50 8.5 6.5 35 ¥80
C-870D 70 ¥90
C-1050D M-10 50 10.5 7.2 30 ¥90
C-1060D 60 10.2 40 ¥100
C-1080D 80 ¥130
C-1090D 90 ¥160
C-1260D M-12 60 12.7 13.9 40 ¥160
C-1270D 70 17.1 50 ¥170
C-1290D 90 ¥200
C-1210D 100 ¥250
C-1610D M-16 100 17.0 29.9 60 ¥370

オールアンカー(ステンレス)

「オールアンカー(ステンレス)」1本から当日出荷!

品 番 呼び径 全 長 ドリル径 引張荷重(KN) 埋込深さ 基準価格
SC-660  M-6 60 6.4 3.9 30 ¥130
SC-850  M-8 50 8.5 6.5 35 ¥140
SC-870  70 ¥180
SC-1050 M-10 50 10.5 7.2 30 ¥190
SC-1060 60 10.2 40 ¥190
SC-1080 80 ¥260
SC-1090  90 ¥300
SC-1260  M-12 60 12.7 13.9 40 ¥300
SC-1270 70 17.1 50 ¥310
SC-1290 90 ¥400
SC-1210 100 ¥460
SC-1215 150 ¥660
SC-1610 M-16 100 17.0 29.9 60 ¥780

まとめ

エコキュートや電気温水器などの住宅設備機器の設置固定には、金属系アンカーのひとつである「芯棒打ち込み式アンカー」が多く利用されています。「オールアンカー専用電動油圧マシン(SD-365R)」を使えば、叩かずに約3秒でオールアンカー1本を打込むことができるので、今まで以上に施工効率が向上します。そしてなにより、叩かないで打込めるので、機器据付固定足がくるコーナーや狭所での作業がはかどります。
