メジャーには様々な種類が存在しますが、特に設備業界で重宝されるコンベックスにおいては、テープの特殊コーティングや引っ掛け用の爪が精度に大きく影響します。さらに、テープの保持力やLEDライトのような付加機能は、作業効率を格段に向上させます。本稿では、豊富になった選択肢の中から、作業をより効率的に進めるための付加機能を持つコンベックスを紹介します。

設備工事業者ならJIS1級取得のコンベックスが当たり前

設備工事の現場で求められるのは、正確さと信頼性です。その基準を満たすのが、JIS規格（JIS B 7512）に基づくJIS1級取得コンベックスです。JIS1級取得品は、目盛り精度が±（0.2＋0.1L）mmと定められ、例えば3メートルの測定では±0.5mm（爪を含む場合はさらに±0.2mmを加算）の精度を実現します。しかし、精度だけではなく、日々の作業をスムーズに、そして効率的に進めるためには、製品の付加機能が重要な役割を果たします。次に、作業効率を高めるためのキーポイントとなる付加機能に焦点を当てて解説します。

作業効率を向上させる付加機能

現場作業における効率と安全性は、使用するコンベックスの機能に大きく左右されます。特に、爪、ケース、テープに実装された以下のような機能は、作業の質を大きく向上させる要素です。

爪の機能

測定物に確実にフィットするように設計された爪は、マグネットでの強力な固定や、測定開始点の自動補正機能を備えています。これにより、一人での作業も容易になり、正確な測定が可能です。

マグネット爪（通称マグ爪）

鉄製の対象物に強力に固定できるため、片手での測定作業が可能になります。これにより、もう片方の手でメモを取るなど、他の作業を同時に行うことができ、作業効率が向上します。

０点移動補正爪

測定開始点の精度を自動で調整し、爪の厚みによる誤差を補正します。これにより、引っ掛け測定と押し当て測定のどちらを行っても、一貫した精度で測定結果を得ることができます。

ケースの機能

アーマードケース

落下や衝撃からコンベックス本体を守るため、作業中の偶発的なダメージに対しても耐久性を提供します。これにより、機器の長期的な使用が可能となり、コスト効率が向上します。

ロック機構

テープを任意の長さで固定できるため、測定中にテープが動いてしまうことがなく、より正確な測定が可能になります。また、この機能により、測定値を確認しながら作業を進めることができ、作業の効率を向上させます。

テープの機能

ショックアブソーバー

テープを急速に引き込む際の衝撃を吸収し、ケースや爪へのダメージを軽減します。これにより、機器の耐久性が向上し、長期間にわたる使用が可能になります。

剛厚テープ

通常のテープよりも厚みを増した設計により、テープのたわみを減少させ、長距離測定時の精度を高めます。これにより、測定作業の信頼性が向上します。

ヨンゴーゴーピッチ

特に建築現場で役立つ455mm ピッチマーク（⇩）が入っているテープです。このマーキングにより、作業者は建築用の特定の測定ポイントを迅速に識別し、測定作業を効率的に進めることができます。特にツーバイフォー工法やプレハブ工法において、スピーディーで正確な測定が求められる際に大きな助けとなります。

さまざまな付加機能を搭載したJIS1級コンベックス

現場作業の効率と正確性を大幅に向上させるため、様々な革新的な付加機能を備えたコンベックスが開発されています。ここでは、特に注目すべきJIS1級取得製品をピックアップし、それぞれの製品がどのような場面で力を発揮するのかをご紹介します。

LEDライトで暗い現場で威力を発揮！コメロン製「LEDコンベックス」

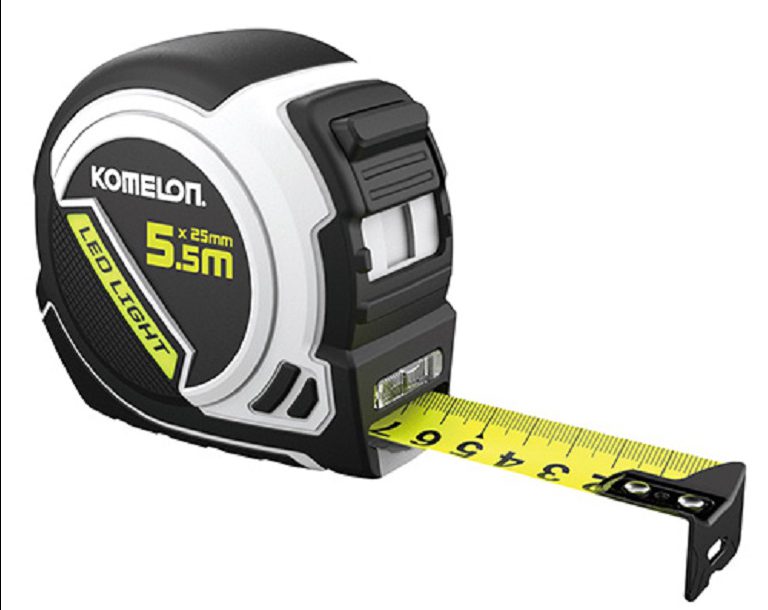

「LEDコンベックス（品番：KMC-93L）」は、暗い場所での作業効率を格段に向上させる内蔵LEDライトを特徴としています。床下作業や夜間作業時にテープを照らし、視認性を大幅に向上させます。耐久性と読みやすさを兼ね備えた蛍光色のテープと、耐摩耗ナイロンコーティングが施されているため、長期間にわたって精度と視認性を維持します。

「LEDコンベックス」

マグ爪

×

ショックアブソーバー

×

ヨンゴーゴーピッチ

〇

０点補正移動爪

〇

品番	幅	長さ	質量	基準価格/個
KMC-93L	25mm	5.5ｍ	426ｇ	￥2,250

マグ爪＋アーマードケース＋剛厚テープ！タジマ製「剛厚G 25mm幅5.0m セフマグ」

「剛厚G 25mm幅5.0m セフマグ（品番：GASFGLM2550）」は、一人での作業が多いプロのために設計されたコンベックスです。この製品は、作業中にテープがしっかりと対象物に固定されるよう、強力なネオジム磁石を備えたマグネット爪を採用しています。さらに、落下時のダメージから本体を保護するアーマードケースと、テープのたわみを最小限に抑えるため約1.5倍の剛性を持つ剛厚テープを組み合わせることで、耐久性と測定精度の向上を実現しています。テープ立ちが良く、長距離でも安定した測定をサポートし、さらにケースの落下防止用ベルトホルダー（セフ）により、持ち運びや保管の便利さも考慮されています。

「剛厚G 25mm幅5.0m セフマグ」

マグ爪

〇

ショックアブソーバー

〇

ヨンゴーゴーピッチ

〇

０点補正移動爪

〇

品番	幅	長さ	質量	基準価格/個
GASFGLM2550	25mm	5.0ｍ	355g	￥3,340

弾性樹脂で全身をガードした「Gロック 25mm幅5.5m セフマグ」

「Gロック 25mm幅5.5m セフマグ（品番：SFGLM25-55BL）」は、落下防止用ベルトホルダー（セフ®）を備え、片手での簡単な脱着が可能なコンパクト設計が特徴です。強力なネオジム磁石を使用したマグネット爪は、鉄骨などにしっかりと固定できます。さらに、測定時の爪の厚さによる誤差を自動で補正する0点補正移動爪が搭載されています。テープの色はホワイトで、建築現場で一般的な455mm ピッチマーク（⇩）が表示されており、測定作業を容易にします。テープ引き込み時のショックを軽減するショックアブソーバー機能、落下時の衝撃からコンベックス本体を守るアーマードケース、マグネット爪を保護するフックガードバンパーなど、多様な機能が組み込まれています。

「Gロック 25mm幅5.5m セフマグ」

マグ爪

〇

ショックアブソーバー

〇

ヨンゴーゴーピッチ

〇

０点補正移動爪

〇

品番	幅	長さ	質量	基準価格/個
SFGLM25-55BL	25mm	5.5ｍ	340g	￥3,480

マグ爪＋衝撃に強いアーマードケース！タジマ製「Gロック 25mm幅5.5m マグ爪」

「Gロック 25mm幅5.5m マグ爪（品番：GLM25-55BL）」は、強力なネオジムマグネット爪と衝撃に強いアーマードケースを備え、鉄骨作業などの厳しい環境でも長期間にわたり使用できる耐久性を誇ります。455mm ピッチマークが入っているテープは、建築現場での使用に最適で、作業効率をさらに向上させます。

「Gロック 25mm幅5.5m マグ爪」

マグ爪

〇

ショックアブソーバー

〇

ヨンゴーゴーピッチ

〇

０点補正移動爪

〇

品番	幅	長さ	質量	基準価格/個
GLM25-55BL	25mm	5.5ｍ	320g	￥2,840

衝撃に強いアーマードケース付！タジマ製「Gロック 25mm幅」

「Gロック 25mm幅（品番：GL25-○○BL）」はアーマードケース仕様で室内で作業した際に、誤って落下させた時に床に傷付きにくい構造です。衝撃による爪飛び防止用フックガードバンパーが付いているため、先端の保護が確実にできます。

「Gロック 25mm幅」

マグ爪

×

ショックアブソーバー

〇

ヨンゴーゴーピッチ

〇

０点補正移動爪

〇

品番	幅	長さ	質量	基準価格/個
GL25-55BL	25mm	5.5ｍ	315ｇ	￥2,570
GL25-75BL		7.5ｍ	425ｇ	￥2,940
GL25-100BL		10ｍ	535ｇ	￥3,850

スチール製テープでコストダウン！シンワ測定製「スマートギア 25-5.5ｍ マグネット爪」

「スマートギア 25-5.5m マグネット爪（品番：72762）」は、超強力ネオジムマグネットを搭載したマグネット爪を特徴とし、テープの裏面にも縦目盛りを備えており、視認性に優れたメジャーです。手が届きにくい天井などの測定に際して、コンベックスのケースと爪を両手で操作しながら、テープのみでの測定を可能にするこのデザインは、作業の便利さを大幅に向上させます。さらに、建築現場で広く用いられる455mm ピッチマーク（⇩）がテープに印字されており、標準的な測定作業を容易にします。そのコンパクトさと軽量性により、持ち運びや現場での取り扱いが極めて容易です。ただし、スチール製のテープであるため、水濡れの可能性がある現場での使用は避けた方が良いでしょう。

「スマートギア 25-5.5ｍ マグネット爪」

マグ爪

〇

ショックアブソーバー

△

ヨンゴーゴーピッチ

〇

０点補正移動爪

〇

品番	幅	長さ	質量	基準価格/個
72762	25mm	5.5ｍ	275g	￥1,130

汎用品でコストダウン！デバイスコンベックスゴムジャケット

「デバイスコンベックスゴムジャケット（品番：DVC-2555GJ-H）」は衝撃に強いゴムジャケットカバー付のコンベックスです。強力マグネットフック付きで一人作業でも測定が容易できます。また、目盛りは耐摩耗に強いナイロンコートテープ仕様です。

「デバイスコンベックスゴムジャケット」

マグ爪

〇

ショックアブソーバー

〇

ヨンゴーゴーピッチ

〇

０点補正移動爪

〇

品番	幅	長さ	質量	基準価格/個
DVC-2555GJ-H	25mm	5.5ｍ	363.5g	￥1,870

まとめ

現在、施工業者向けコンベックスはほとんどがJIS1級取得済みで、精度面での大きな差はありません。そのため、選択の決め手は自分の作業に合った付加機能の有無になります。爪の種類やテープの特性は、作業効率に直結する重要な要素です。特に垂直作業を頻繁に行う方々には、テープ立ちが良い剛厚テープがお勧めです。ご自身の作業スタイルに最適なコンベックスを見つけてください。

※この記事は2022年２月8日に公開しましたが、商品を追加し2024年2月8日に再公開しました。
