クラレプラスチックスの断熱ダクト「KM-DS」と高断熱ダクト「KM-KD2」の正しい施工方法

空調換気のエア搬送に使用されるクラレプラスチックスの断熱ダクト「KM-DS」高断熱ダクト「KM-KD2」は、防露・消音効果のある断熱ダクトとして人気があります。しかし、隠ぺい部に使用するため、正しい加工方法を知らずに施工すると結露を起こし重大事故につながる場合があります。

※この記事は2019年3月28日に公開した記事ですが、2020年11月27日に校正し再度公開しました。

接続部の隙間を無くして結露を発生させない

断熱ダクトの性能を発揮させる為には、メーカー推奨の正しい施工方法で接続部の隙間を無くして結露を発生させないことがポイントです。本稿では、クラレプラスチックスの断熱ダクト「KM-DS」高断熱ダクト「KM-KD2」に共通している施工手順を周辺部材・使用工具と併せてご説明します。

断熱ダクトの正しいカット方法

クラレプラスチックスの断熱ダクト「KM-DS」高断熱ダクト「KM-KD2」は、内面の不織布とPETフェルトが消音と防露効果を発揮します。軽量でグラスウールダクトと比較し肉薄の為、狭い場所でも取り回しが楽にできる作業性の良いダクトです。

「断熱ダクト (品番:KM-シリーズ)」

断熱ダクト(KM-DSシリーズ)/高断熱ダクト(KM-KD2シリーズ)
品 名 品 番 外径(φ) 内径(φ) 全長(m) 基準価格
断熱ダクト KM-50DS-10 68.7 51.5 10 ¥6,500
KM-50DS-20 20 ¥13,000
KM-100DS-10 125 105 10 ¥8,610
KM-100DS-20 20 ¥17,300
KM-150DS-10 178 155 10 ¥14,000
高断熱ダクト KM-100KD2 134 105 10 ¥21,900
KM-150KD2 184 155 10 ¥24,400

PFD管

1.必要な長さをメジャーで計測し、マーキングします

幅広メジャー(ラバー付)

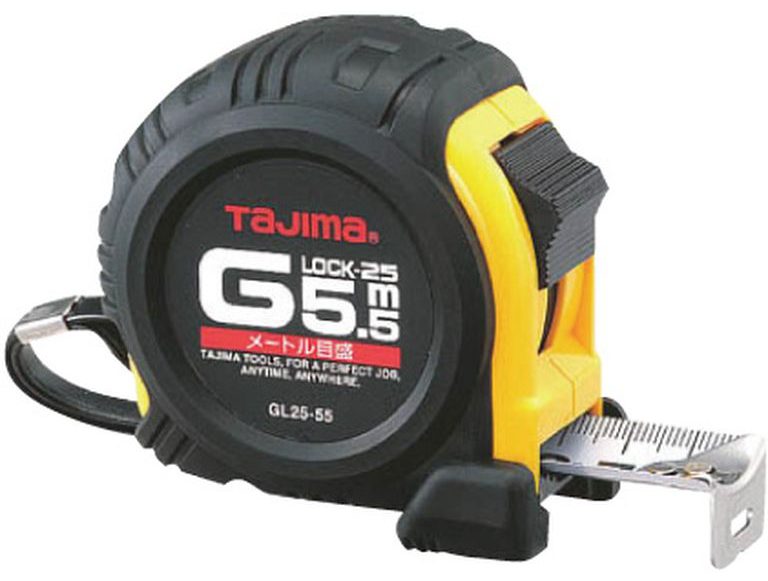

「幅広メジャー(品番:GL25シリーズ)」は衝撃に強いラバ―ボディでストッパ―付きです。

品番 テープ幅 テープ長さ 基準価格
GL25-55BL 25mm 5.5m ¥2,080
GL25-75BL 7.5m ¥2,780
GL25-100BL 10m ¥3,140
消えないマーカー(丸芯2mmタイプ)

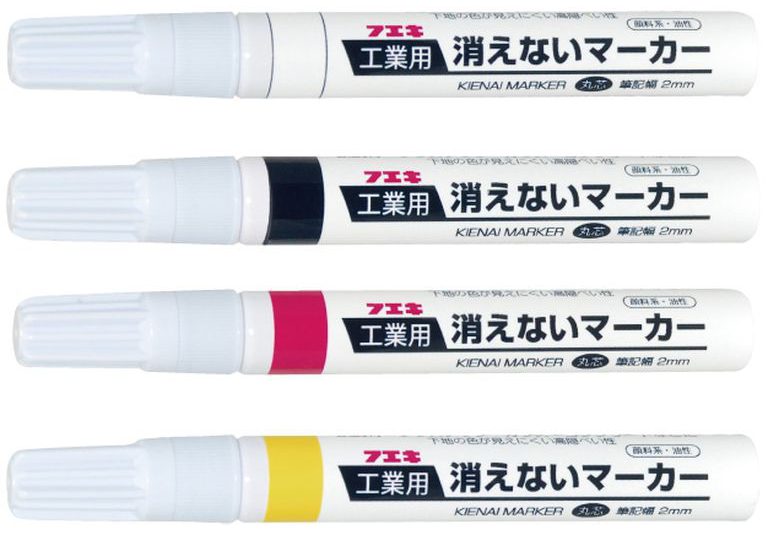

「消えないマーカー(品番:MAシリーズ)」は木材、化粧合板、塩ビ管、鉄鋼材、ガラス、プラスチックなど、さまざま材料のマスキングに使用できます。

品番 基準価格
MA-1 ¥198
MA-3
MA-10 蛍光ピンク
MA-18

2.カッターで切れ込みを入れ、ダクトを回しながらカットします

カッターを動かすよりダクトを廻したほうがきれいにカットできます

カッターナイフ

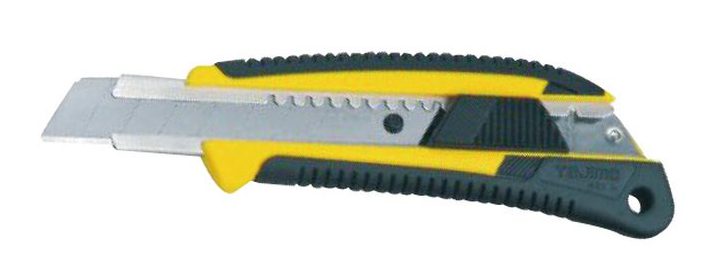

「カッターナイフ(品番:LC-560YCL)」はオートロック方式の万能カッターナイフです。

品番 ロック方式 基準価格
LC-560YCL オートロック ¥430

3.補強芯をニッパー・万能はさみ等でカットします

補強芯は樹脂製ですので簡単にカットできます

電工万能はさみ

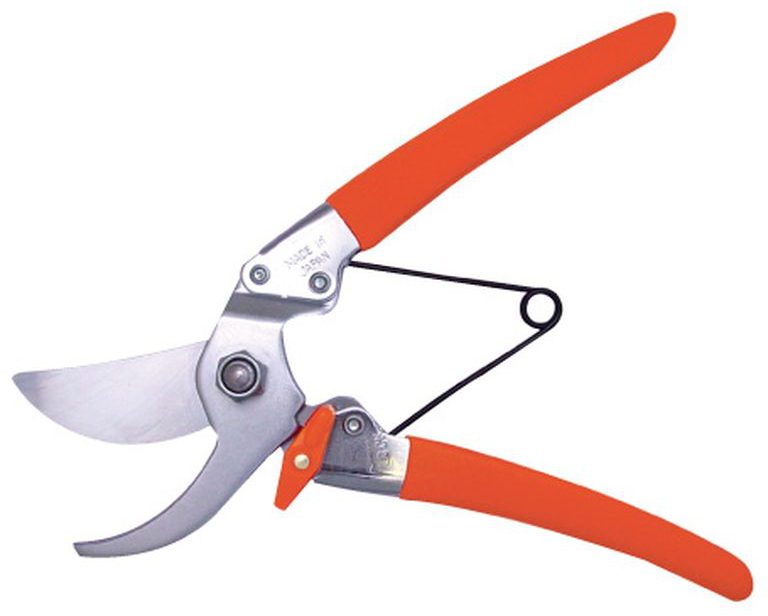

「電工万能はさみ(品番:DC-205)」はホースやモールといった樹脂の切断にお使いください。

品番 全長 基準価格
DC-205 205mm ¥1,950
斜ニッパ

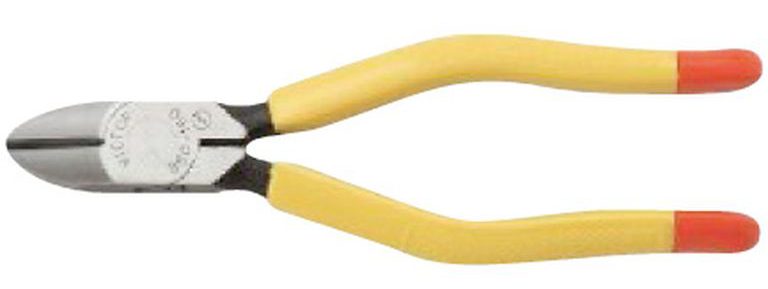

「斜ニッパ(品番:322Aシリーズ)」はあらゆる細線や銅線の切断に最適です。

品番 テープ幅 全長(mm) 基準価格
鉄線 銅線
322A-125 φ1.2 φ2.0 131 ¥2,680
322A-150 φ2.6 156 ¥2,740
322A-175 φ3.0 182 ¥3,020

PFS管

断熱ダクトと継手の接続

ここが重要なポイントです。隙間があると結露水が漏れてクレームにつながります。確実な作業が必要です。

1.カットした断熱ダクトを継手に挿入します

確実に奥まで差し込んでください

チャンバーボックス

「チャンバーボックス(品番:KM-040V)」は1個から当日出荷します。

品番 元部(φ) 分岐部(φ) 基準価格
KM-040V 100/150 50/100 ¥6,080
樹脂ソケット

「樹脂ソケット(品番:KM-Sシリーズ)」は1個から当日出荷します。

品番 呼び径(φ) 基準価格
KM-50S 50 ¥310
KM-75S 75 ¥420
KM-100S 100 ¥450
KM-150S 150 ¥630

2.接続部をアルミテープ等で巻きつけ固定します

はずれ防止の為3周以上巻きつけてください

アルミテープ

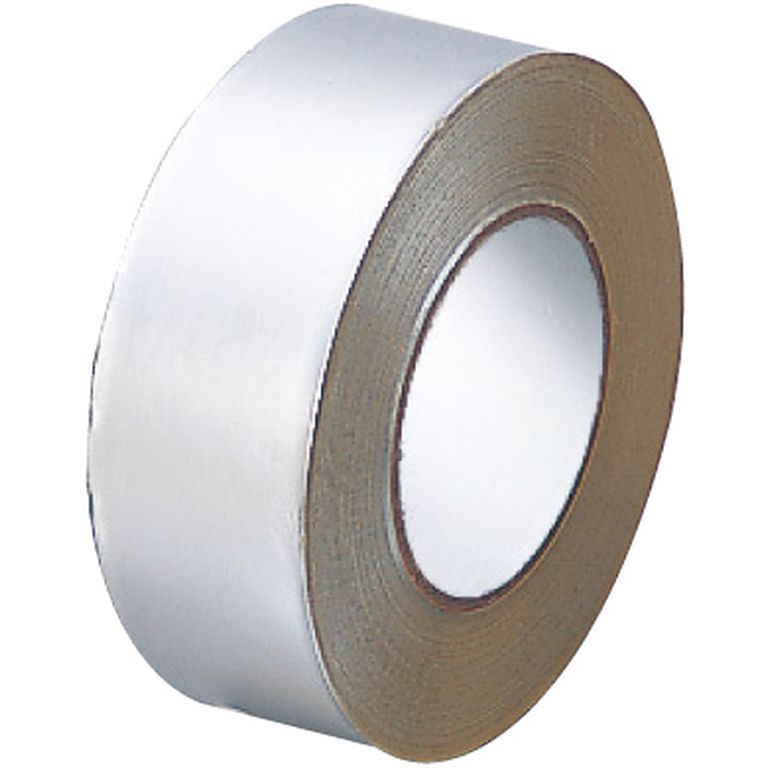

「アルミテープ(品番:AT5025)」はアクリル系粘着剤が、常温での高い耐久性を発揮します。

品番 幅(mm) 全長(m) 基準価格
AT5025 50 25 ¥900
AT5050 50 50 ¥1,440
AT7550 75 50 ¥2,060
布テープ

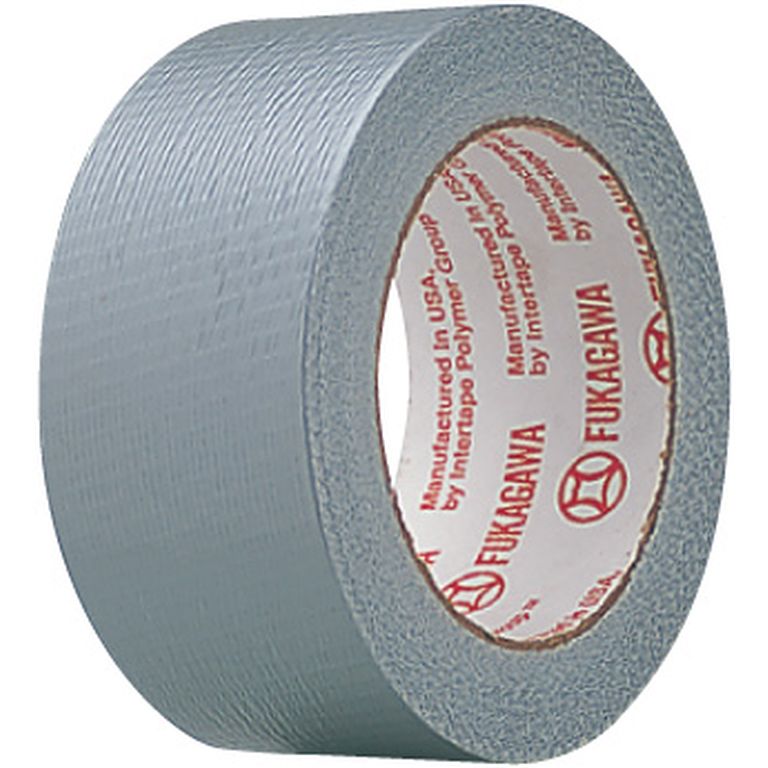

「布テープ(品番:D-610)」は強力粘着タイプのダクト専用テープです。

品番 幅(mm) 全長(m) 基準価格
D-610 48 25 ¥420

まとめ

断熱ダクト「KM-DS」高断熱ダクト「KM-KD2」は、特殊な工具を使わなくても、特別な技術が無くてもメーカーの推奨する施工を確実にすれば消音と防露効果を発揮するダクトです。安心と信頼は確実な作業から生まれます。
