樹脂管継手 いつもと違った3つの選定ポイント

給水給湯配管として広く使われる架橋ポリエチレン管やポリブデン管などの樹脂管。メーカーも種類も非常に多い継手は、何をポイントに選定されていますでしょうか?本稿では、いつもと違った3つの選定ポイントについてご紹介します。

止水構造・接続方法・材質で選定する

様々なメーカーが群雄割拠する樹脂管継手。価格や調達のしやすさで選定されるケースも多いようです。一方で、止水構造や接続方法、材質に目を向けると、それぞれの特性がより鮮明になり、よりご自身の考え方に合った継手を見つけて頂けます。

選定ポイントその1【シール(止水)構造】

漏水リスクの少ない「内径シール」を選ぶ

内径シールとは架橋ポリエチレン管の内面をシールします。キズがつきにくい内面をシールするので漏水のリスクは少ないと言えます。一方で流路が狭くなるため外径シールの継手よりは流量が少なくなる場合があります。又、製造メーカーが多く価格競争が激しいため、購入費を安くできます。

内径シールの代表的な継手 積水化学工業 エスロカチット オスアダプタ平行(品番:SMOA13G)

品番 呼び径 ねじ 基準価格
SMOA13G 13A G1/2 ¥860
SMOA16G2 16A G3/4 ¥1,130

流量が確保できる「外径シール」を選ぶ

外径シールとは架橋ポリエチレン管の外周をシールします。流路が広く、流量を確保できます。一方、管外周のキズによる漏水のリスクは内面シール継手より高いと言えます。又、部品点数が多くなり製造原価が高くなる事から製造メーカーが限定的で技術革新が遅い面があります。

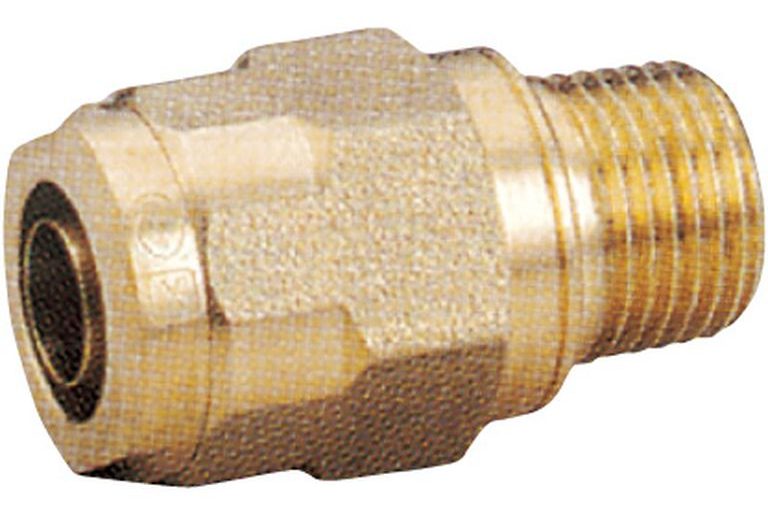

外径シールの代表的な継手 オンダ ダブルロックジョイント オスアダプタ(品番:WJ1-1313C-S)

品番 呼び径 ねじ 基準価格
WJ1-1310C-S 10A R1/2 ¥1,140
WJ1-1313C-S 13A R1/2 ¥1,280
WJ1A-1316C-S 16A R1/2 ¥1,670
WJ1-2013C-S 13A R3/4 ¥1,410
WJ1A-2016C-S 16A R3/4 ¥1,760
WJ1A-2020C-S 20A R3/4 ¥2,730

選定ポイントその2【接続方法】

継手にパイプを挿入するだけ「完全ワンタッチ」タイプ

継手を架橋ポリエチレン管に差し込むだけで施工完了。施工確認は目視や音などメーカーにより様々な工夫がされています。

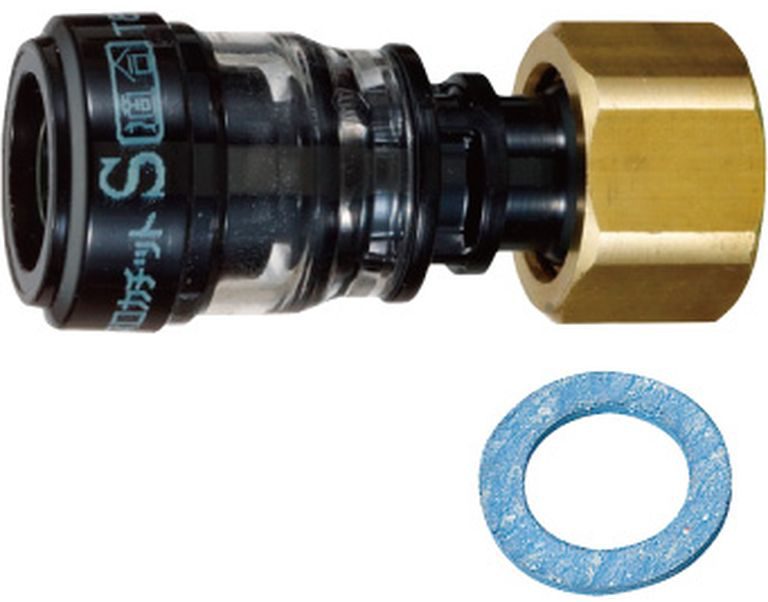

完全ワンタッチの積水化学工業「エスロカチット 袋ナット付アダプタ(品番:SPF13)」

品番 呼び径 ねじ 基準価格
SPF10 10A G1/2 ¥1,060
SPF13 13A G1/2 ¥1,130
SPF132 13A G3/4 ¥1,350
SPF16 16A G1/2 ¥1,470
SPF162 16A R3/4 ¥1,530
SPF20 20A R3/4 ¥2,120

外径シール方式の継手に多い「ツータッチ」

インコア(樹脂管を真円にする)を架橋ポリエチレン管に挿入後、継手本体に差し込めば施工完了です。施工確認は目視となります。

ダブルロックジョイント 「袋ナット付アダプタ(品番:WJ18-1313C-S)」

品番 呼び径 ねじ 基準価格
WJ18-1310C-S 10A G1/2 ¥1,500
WJ18-1313C-S 13A G1/2 ¥1,590
WJ18-2013C-S 13A G3/4 ¥1,850
WJ18A2016C-S 16A G3/4 ¥2,100
WJ18A2020C-S 20A R3/4 ¥3,050

選定ポイントその3【材質】

比較的安価な「樹脂ボディ」が現在の主流

強化樹脂であるPPSU(ポリフェニルスルホン)、PPS(ポリフェニレンサルファイド)、PC(ポリカーボネート)で主に構成されています。耐熱性・耐衝撃性・耐薬品性に優れ軽量な事も大きな特徴と言えます。青銅製と比較すると安価であるため現在主流です。

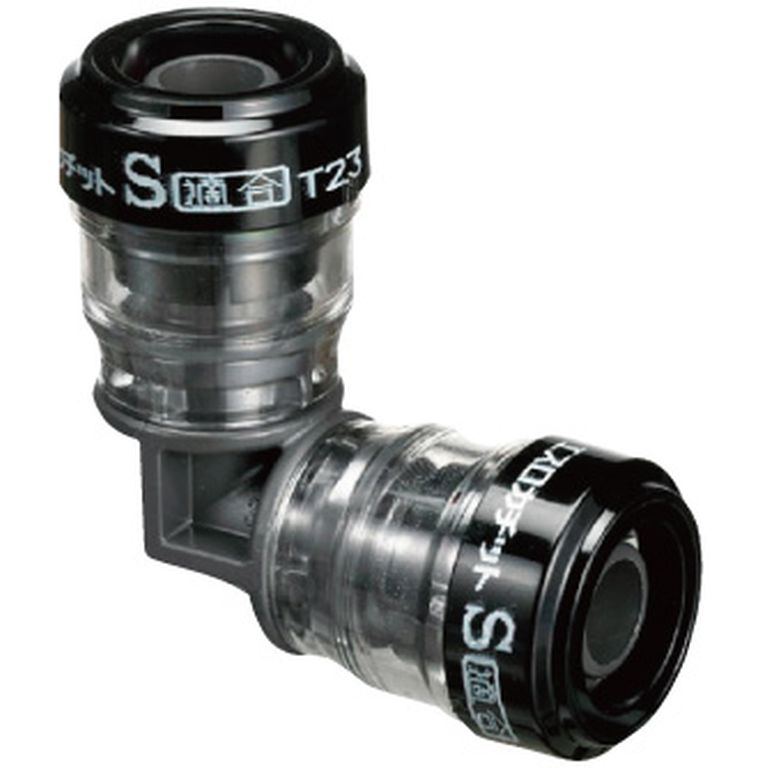

オール樹脂ボディが特徴の積水化学工業「エスロカチットS樹脂エルボ(品番:SPL13)」

品番 呼び径 基準価格
SPL13 13A ¥840
SPL16 16A ¥1,200
SPL20 20A ¥1,690

信頼と実績の「金属ボディ(黄銅/青銅)」も根強い人気

硬さと強度では鉄に劣るものの、その一方で加工性に優れ、鉄より錆びにくくバランスの取れた材質と言えます。以前から水廻りに使う材料として広く使われており信頼と実績においては他を圧倒します。昨今、原材料の高騰もあり価格は安くありません。

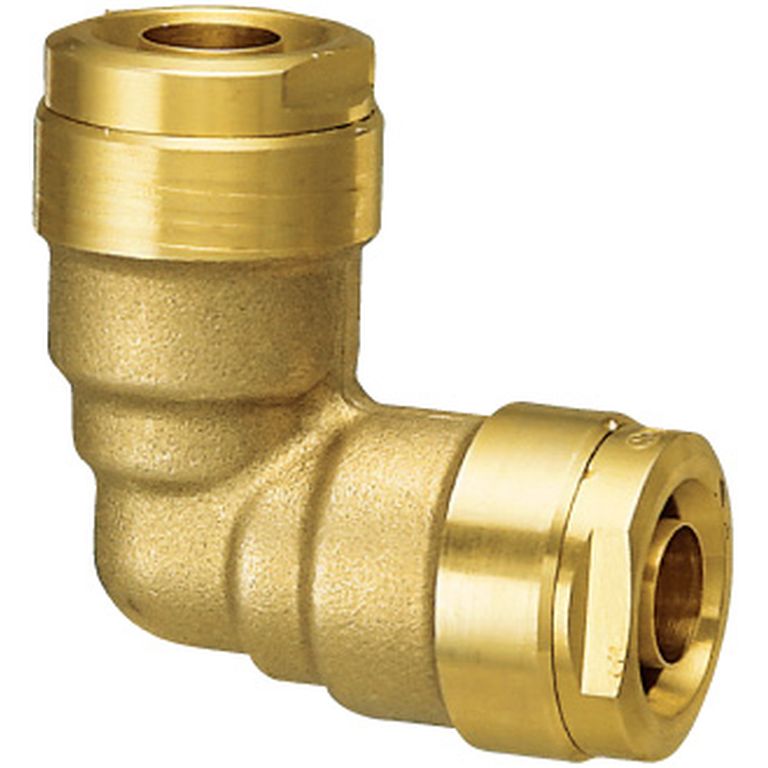

高い信頼性と埋設可能な青銅製のオンダ「ダブルロックジョイント エルボ(品番:WL3-13C-S)」

品番 呼び径 基準価格
WL3-10C-S 10A ¥1,940
WL3-13C-S 13A ¥2,210
WL3A-16C-S 16A ¥2,810
WL3A-20C-S 20A ¥4,480

まとめ

・シール構造(止水)の内径シールまたは外径シールで選ぶ。

・施工性に関わるワンタッチまたはツータッチで選ぶ。

・継手材質の樹脂製または青銅製で選ぶ。

この他にも重要視するポイントはあると思いますが、今回は数ある架橋ポリエチレン管用継手の選び方の一例を紹介しました。

ベストなパーツでは、施工業者様の疑問やお困りごとの解決のお手伝いをさせて頂きます。
