貯湯ユニットがある給湯器のドレン配管まとめ術

給湯器のドレン配管は、逆流を防ぐために所要の排水口空間を設けて間接排水にすることが建築基準法で定められています。貯湯ユニットを有する給湯器の限られた配管スペース内で複数のドレンを排水するにはそれぞれの排水溝が必要になります。本稿では、排水口空間も確保し、一つにまとめて間接排水できる「貯湯ユニット間接排水アダプタ(品番:DA-ECH)」をご紹介します。

※この記事は2020年9月16日に公開した記事ですが、VU管を追加し2023年2月13日に再度公開しました。

ベストパーツオンラインショップ

今すぐ始める!ドレン排水計画

従来の給湯器から、貯湯ユニットを備えるエコキュート、エネファーム、ハイブリッド給湯器に入替え設置するなら、最初にやっておきたいのがドレン排水の計画。なぜなら、従来の給湯機にはドレン排水がないため既存の排水経路に合流させる以外手立てがないからです。

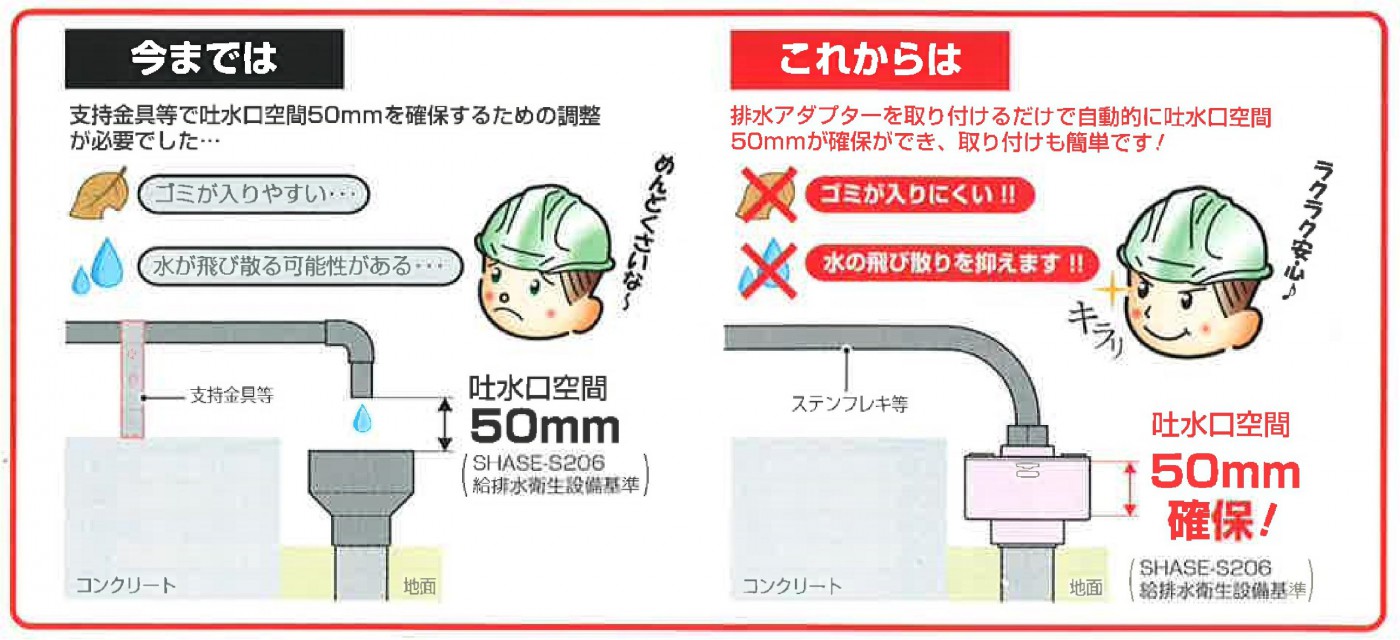

給湯器ドレン配管の排水口空間は50㎜以上確保

温水系統の貯湯ユニットからの排水については、詰まるなどの異常が生じた際、排水管を経て汚水や下水が逆流し給湯器が衛生上危険な状態になるのを防ぐために、間接排水管径25㎜以下の場合は排水口空間は最小50㎜と建築基準法で定められています。間接排水管とは「ドレン配管」のこと、排水口空間とは「ドレン配管末端とトラップなど水受け容器のあふれ縁との間の空間」のことを指します。

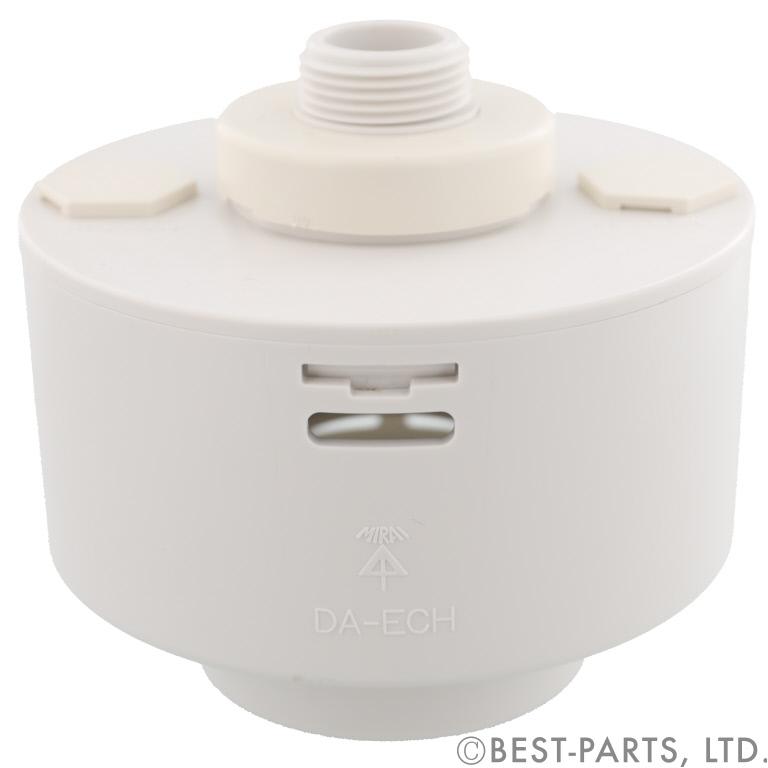

「貯湯ユニット間接排水アダプタ(品番:DA-ECH)」ならドレン3本まとめて排水口空間が確保できる

「貯湯ユニット間接排水アダプタ(品番:DA-ECH)」1個から当日出荷!

配管スペースの高さ方向が約200㎜~250㎜しかない貯湯ユニットを備える今どき給湯器のドレン間接排水に最適なのが「貯湯ユニット間接排水アダプタ(品番:DA-ECH)」。この部品は、アダプタ内部で50㎜の排水口空間を確保でき、必要に応じて3本までドレン配管をまとめられ、そして耐熱温度が90℃とエコキュートのドレンであっても耐えられる点がメリットです。

品 番 上部接続口適合管 下部接続口適合管 サイド穴径
DA-ECH ステンフレキ(G3/4)

VU付属品(40)

VP40/VU40VU50

φ16~18.2mm

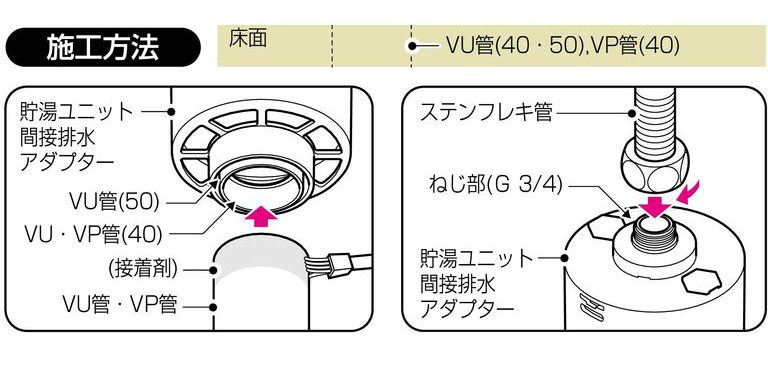

主ドレン配管はステンフレキG3/4またはG1/2。排水管はVU50、VU40、VP40で接続



主ドレン配管は上部真ん中に位置するおねじ部(G3/4)ステンフレキを接続し、排水管にはVU50VU40、VP40のいずれかを接着剤を使い接続してください。取り付けただけで吐水口空間50mmが確保でき、さらに異物の混入や水の飛び散りを抑えられる画期的な商品です。

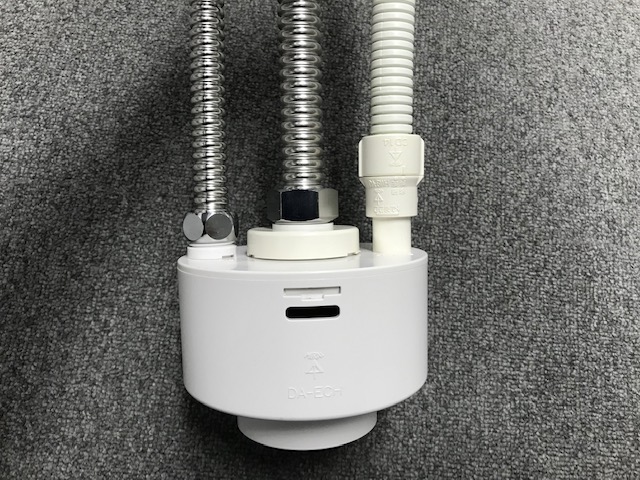

極めつけは最大3本までドレン配管がまとめられる

ハイブリッド給湯器に代表されるような貯湯ユニット、熱源機、そしてヒートポンプ等を組み合わせた給湯器が増えています。これらの給湯器は機器の台数に比例して増えるドレン配管を限られた配管スペース内部にまとめる必要があります。「貯湯ユニット間接排水アダプタ(品番:DA-ECH)」は、上面に2か所あるサイドキャップを外すことで、主ドレン含め最大3本のドレン配管をまとめて接続できます。

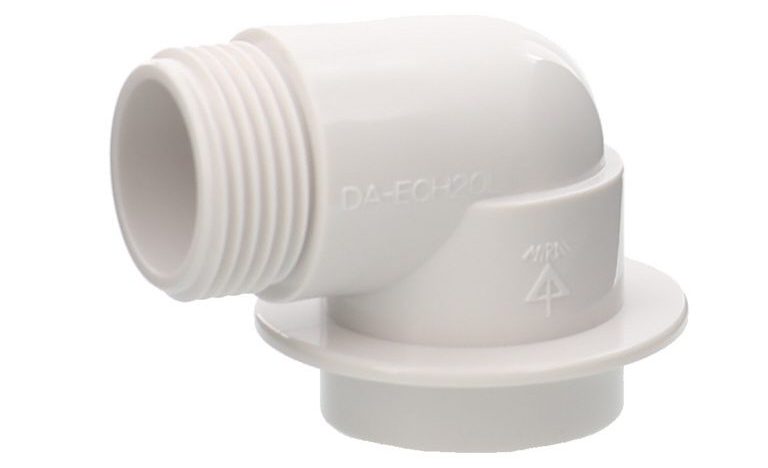

NEW!貯湯ユニット排水用エルボ20

「貯湯ユニット排水用エルボ20(品番:DA-ECH20L)」1個から当日出荷!

センターキャップを外し、「貯湯ユニット排水用エルボ20(品番:DA-ECH20L)」を接着して取り付ければ、G3/4おねじエルボに変換ができます。

品 番 ね じ
DA-ECH20L G3/4

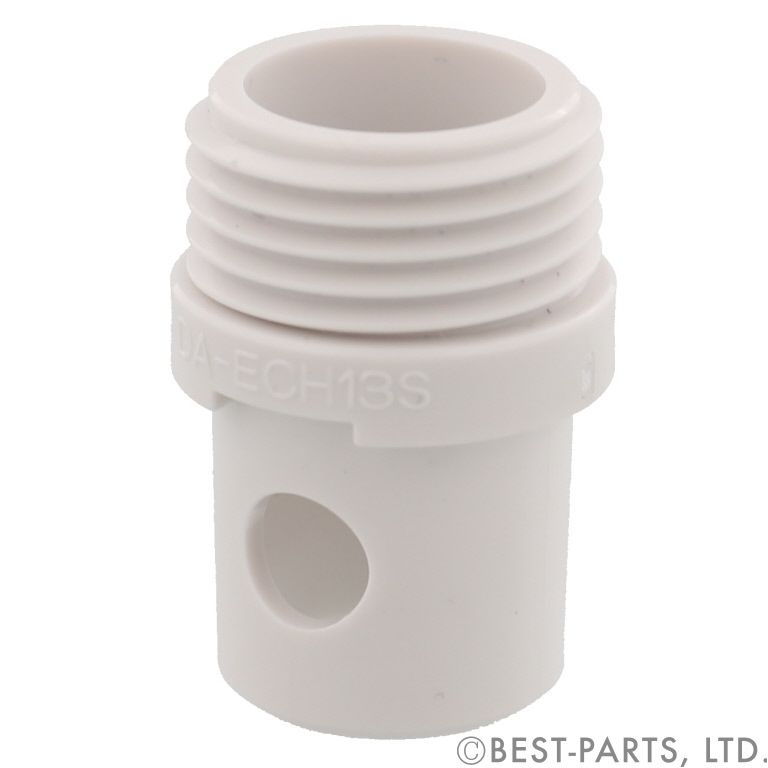

貯湯ユニット間接排水アダプター用ソケット13

「貯湯ユニット間接排水アダプタ用ソケット13(品番:DA-ECH13S)」1個から当日出荷!

サイドキャップを外して、「貯湯ユニット間接排水アダプタ用ソケット13(品番:DA-ECH13S)」を接着して取り付ければ、G1/2おねじに変換できるので、例えばステンフレキ13Aが接続可能になります。



品 番 ね じ
DA-ECH13S G1/2

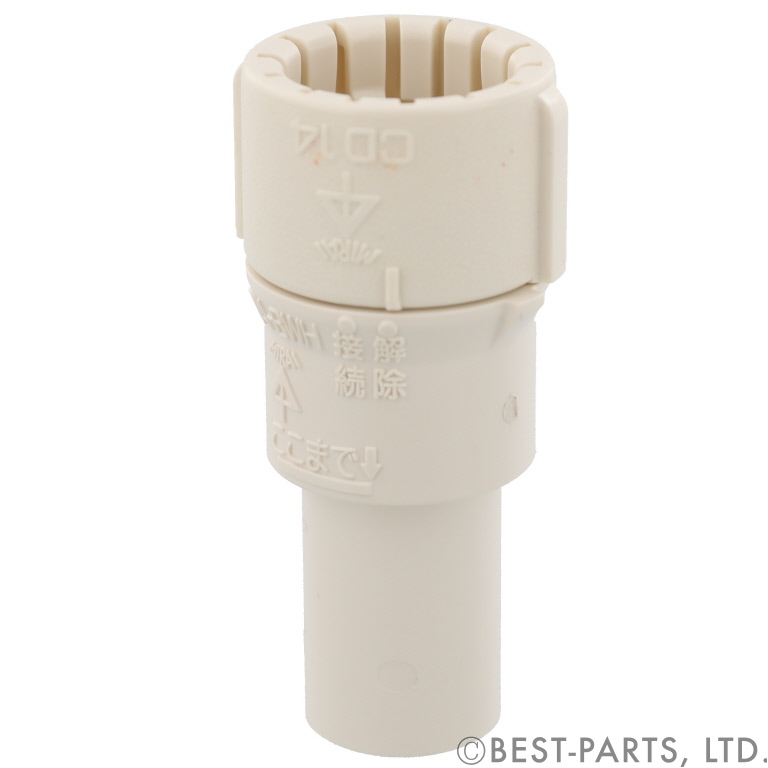

ドレン配管カップリング

「ドレン配管カップリング (品番:DA-BWH14M)」1個から当日出荷!

サイドキャップを外して、「ドレン配管カップリング(品番: DA-BWH14M)」を接着して取り付ければ、「給湯器用ドレンホース」が直接取り付けられます。

品 番 適合管
DA-BWH14 ドレンホース14 グレー
DA-BWH14M ミルキーホワイト

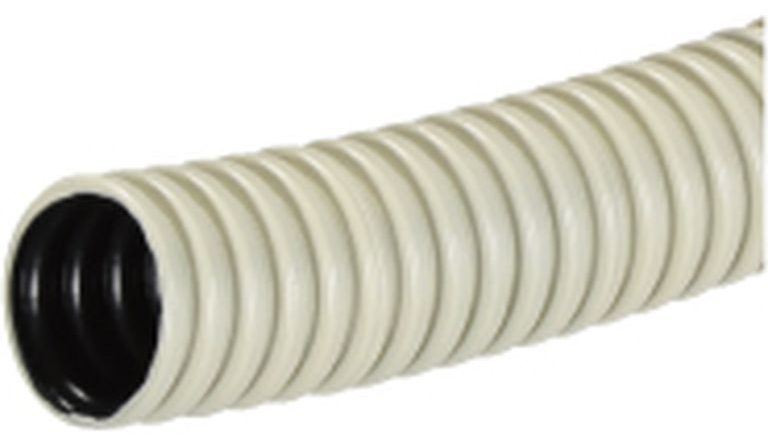

ありそうでなかった「給湯器用ドレンホース」

ベストパーツ独自仕様の「給湯器用ドレンホース(品番:DHRN-14-10、DHRN-14-50)」1巻から当日出荷!

一見するとエアコン用ドレンホースのようですが、継ぎ目がなく全面的にジャバラになっているため、「ドレンアダプタ(品番:DHRN-WA4)」ドレン配管カップリング(DA-BWH14M)」を任意の長さで固定できるベストパーツ独自仕様の「給湯器用ドレンホース(品番:DHRN-14-10DHRN-14-50)」です。

品 番 呼び径 全長
DHRN-14-50 φ14 50m
DHRN-14-10 φ14 10m

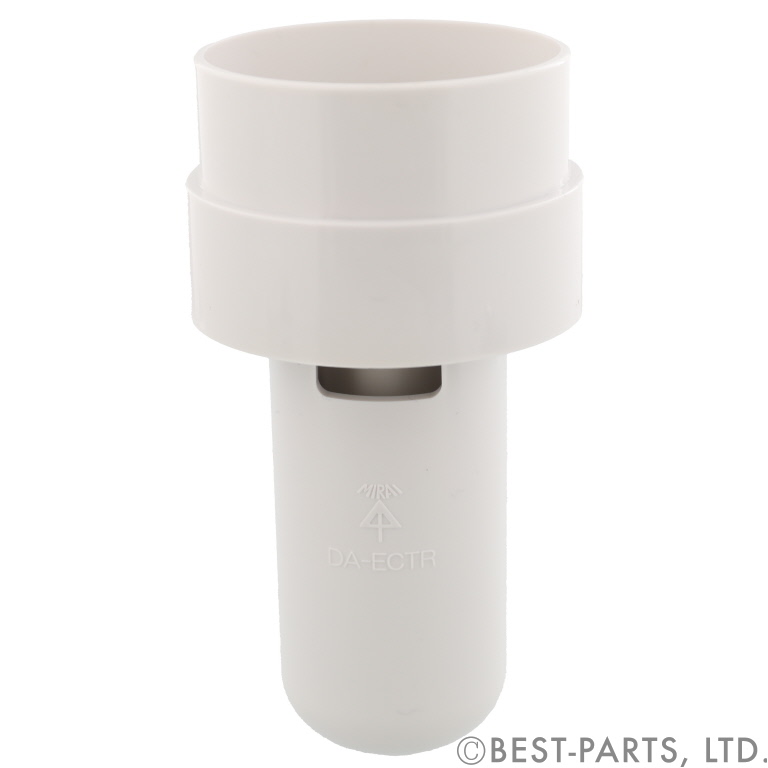

貯湯ユニット排水トラップ

「貯湯ユニット排水トラップ(品番:DA-ECTR)」は、VU50またはVP50に接続してご使用ください

間接排水は逆流で不衛生に陥ることを防止することに役立ちますが、悩ましいのは排水管の臭気が上がってくること。実際に臭気の問題が予測される場合は、貯湯ユニット間接排水アダプタ(品番:DA-ECH)貯湯ユニット排水トラップ(品番:DA-ECTR)を接続してください。排水管からの臭気を封水でストップできます。なお、貯湯ユニット排水トラップにはVU50とVP50しか接続できません。40サイズには合いませんのでご注意下さい。

品 番 適合排水管
DA-ECTR VU50・VP50

排水管用 VU直管

「VU直管」は1本から当日出荷!

上面に2か所あるサイドキャップを外し、主ドレン含め最大3本のドレン配管をまとめて接続した「貯湯ユニット間接排水アダプタ(品番:DA-ECH)」の排水管としてご使用いただけます。

品 番 呼び径 全 長
VU40-2 40A 2m
VU50-2 50A

まとめ

貯湯ユニットを有する給湯器の配管スペースは非常に狭く施工しにくいものです。しかし、「貯湯ユニット間接排水アダプタ(品番:DA-ECH)」を使えば、最大3本のドレン配管をまとめて排水口空間50mmを確保した間接排水にできるうえ、落ち葉や虫などが排水管に侵入することを防ぎます。
