ビル設備の高度化に伴い、各フロアに張り巡らされる空調配管にも高い施工品質と作業性の向上が求められています。特にドレン配管は、保温をきちんと隙間無く配管しないと結露が発生しますし、勾配も取らなければなりません。本稿では、保温工事をしなくても結露防止ができるドレン配管「ACドレン」のパイプと継手をご紹介します。

※本稿は2019年7月3日に公開し、2021年3月22日に校正し直し再公開しましたが、商品ラインナップを見直し2023年3月29日に再度公開しました。

保温にまつわる施工時間とコストがゼロ

「ACドレン」への注目度が、ここにきて急速に高まっています。非住宅に加え、戸建住宅などでも図面にスペックインされることが増えてきました。これまで保温工事を外注してきた空調工事業者様も、職人不足や外注費の高騰により見直しを迫られています。確かに現状のドレンパイプに比べると材料費が高くなるＡＣドレン。それでも保温工事の外注費と比較すると大幅にトータルコストと施工時間を削減できると好評です。

樹脂発泡技術が新たな可能性を切り開いた防露構造

保温工事不要のACドレン

このＡＣドレンパイプは、一見ただの白い塩ビパイプに見えますが、図1のように「硬質塩ビ層＋塩ビ発泡層＋塩ビスキン層の３層構造」で、塩ビ発泡層が結露水と外気の縁を切る防露機能を担っています。パイプと継手、それ自体が断熱層を有しているので、保温工事に使用する部材調達や工程調整が要らず施工時間を大きく短縮することが可能です。ただし、発泡断熱層の分だけ管径がVP管のワンサイズアップになっている点に注意が必要です。例えばACドレンの呼び径20は、塩ビ管の呼び径25と同じ支持金具が適合するという具合です。

ABS発泡層をはさんだACドレン継手

ＡＣドレン継手は、パイプとは異なり発泡射出成という技術を使いABS発泡層を継手外周にはさませています。さらにご覧いただきたいのはＡＣドレンパイプの管端と継手との間にドレン水が滞留するのを防ぐために架橋ポリエチレン発泡材を入れている点です。ＤＶやＴＳなどの肉厚が異なるパイプを使う場合は、くれぐれも異種配管接続用のＡＣドレンアダプタをお使いください。

施工方法は塩ビ管の接続と同じ

「ACドレン」の施工方法は、従来のＤＶやＴＳの配管と同じです。接着剤を塗布して密着させるだけのカンタン施工で、配管の勾配を取る際も、表面に保温材が無いから短時間でできるので、第三者がパイプに水平器を当てるだけで確実に確認することが可能です。接着剤を塗布する際、パイプの管端面にまでしっかり接着剤を塗布することがポイントです。

きっとご満足いただける！豊富なラインナップ

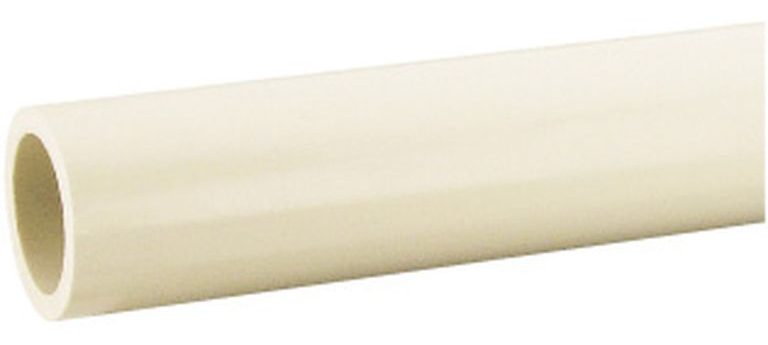

ACドレンパイプ

品番	φＤ	全長	基準価格
ACD20P	32	4m	￥2,750
ACD25P	38		￥3,070
ACD30P	48		￥3,840
ACD40P	60		￥4,980
ACD50P	76		￥6,500

ACドレン エルボ

品番	呼び径	基準価格
ACL20N	20	￥440
ACL25N	25	￥480
ACL30N	30	￥550
ACL40N	40	￥750
ACL50N	50	￥890

ACドレン 45°エルボ

品番	呼び径	基準価格
AC4L20N	20	￥440
AC4L25N	25	￥480
AC4L30N	30	￥550
AC4L40N	40	￥750
AC4L50N	50	￥890

ACドレン ソケット

品番	呼び径	基準価格
ACS20N	20	￥350
ACS25N	25	￥380
ACS30N	30	￥470
ACS40N	40	￥640
ACS50N	50	￥720

ACドレン 異径ソケット

品番	呼び径	基準価格
ACS251N	25×20	￥370
ACS301N	30×25	￥450
ACS401N	40×30	￥640
ACS501N	50×40	￥720

ACドレン チーズ

品番	呼び径	基準価格
ACT20N	20	￥530
ACT25N	25	￥550
ACT30N	30	￥640
ACT40N	40	￥890
ACT50N	50	￥1,170

ACドレン 異径チーズ

品番	呼び径	基準価格
ACT251N	25×20	￥620
ACT302N	30×20	￥640
ACT301N	30×25	￥640
ACT403N	40×20	￥840
ACT402N	40×25	￥840
ACT401N	40×30	￥840
ACT504N	50×20	￥1,120
ACT503N	50×25	￥1,120
ACT502N	50×30	￥1,120
ACT501N	50×40	￥1,120

ACドレンアダプタ

結露防止が不要なゾーンでは、ＤＶ、ＴＳに変換して配管できるように専用アダプタが揃っています。20A、25AはＴＳ、30A、40A、50AはＤＶにそれぞれ変換する場合に使用します。

品番	呼び径	基準価格
ACDA20	20	￥200
ACDA25	25	￥220
ACDA30	30	￥250
ACDA40	40	￥290
ACDA50	50	￥330

ACドレン ねじ式掃除口

ねじ式掃除口はACドレン専用ではなく、排水配管の掃除口と同じ構造のため、選定の際にはワンサイズアップする必要があります。下の品番と呼び径を見ていただけると分かる通り、ACドレンの25で配管している場合は、掃除口はJNCO30Nを選定する必要がありますので注意してください。

品番	ACドレン呼び径	基準価格
JNCO25N	20	￥300
JNCO30N	25	￥330
JNCO40N	30	￥330
JNCO50N	40	￥370
JNCO65N	50	￥620

まとめ

空調機器のドレン配管に「ACドレン」を採用すれば、「硬質塩ビ層＋塩ビ発泡層＋塩ビスキン層」の３層防露構造になっているため保温工事が不要です。例えば、保温工事を外注している施工業者様は外注費用をまるごと削減できます。また、保温付ドレンパイプを利用して自社施工している場合でも、施工時間が大幅に短縮できますので是非1度お試しください。選定の際は、塩ビ管より管径がワンサイズアップしていますので注意して支持金具等の選定を行ってください。
