LPガスの新常識。ビルトインコンロへ直接ねじ込める外ねじ式ガス栓の活用

ガス種を問わず長く行われていたビルコンに金属可とう管や白ニップル+ユニオンといった接続具を介した施工方法。しかし2017年以降、LPガス仕様のビルコンについては使用禁止になりました。これまでの「白ニップル+メスねじ自在型」に代わり売れ筋となっている外ねじ式ガス栓をご紹介いたします。

2020年7月21日公開しましたが、修正を行い2022年10月12日に再公開しました。

LP仕様のビルコンには外ねじガス栓を直接ねじ込む

2017年に経済産業省から「供給設備、消費設備及び特定供給設備に関する技術基準等の細目を定める告示第10条」が通達されました。この通達によって、LPガスにおいて出口自在式の「機器接続ねじガス栓は、ガス器具へ直接ねじ込む」という原則が定められました。この原則も通達から5年の時を経て、LPガス事業者様や施工業者様へも広く認知されつつあります。しかし現場によっては直接ねじ込みのルールが障害となって施工ができず、困ってしまったというお声も頂戴しております。

ビルコンに使用できなくなった出口めねじガス栓の例

従来品の「フレキULねじガス栓 (品番:GB363Z5シリーズ)」は出口のめねじが自在式の為、ビルトインコンロの接続には使用できなくなりました。

LPガスにおいてはガス器具へ出口自在式の機器接続ねじガス栓を接続する際は「白ニップル」「金属フレキシブルホース」等の接続具を用いずに、直接ガス器具へガス栓をねじ込みしなくてはなりません。これまで、「機器接続ねじガス栓」はテーパめねじのラインナップが主流だった為、ガス接続口がおねじで出ている給湯器等はこの原則の適用後もさほど大きな影響はございませんでしたが、ガス接続口がテーパめねじになっているビルトインコンロにおいては原則が適用された2017年当時、各ガス栓メーカーで外ねじタイプの機器接続ガス栓のラインナップが十分ではなかったことと、まだこの原則がLPガス業界にほとんど浸透していなかったため、保安の現場では混乱があったと思います。

品番 全長 配管接続 接続口径 基準価格/個
GB363Z5-10A 66.9mm 10A 10A×Rc1/2自在 ¥4,060
GB363Z5-15A 15A 15A×Rc1/2自在 ¥4,230

接続具を使わずにビルコンに直接ねじ込む外ねじガス栓のモデル

ベストパーツで最も売れている機器接続外ねじ式ガス栓

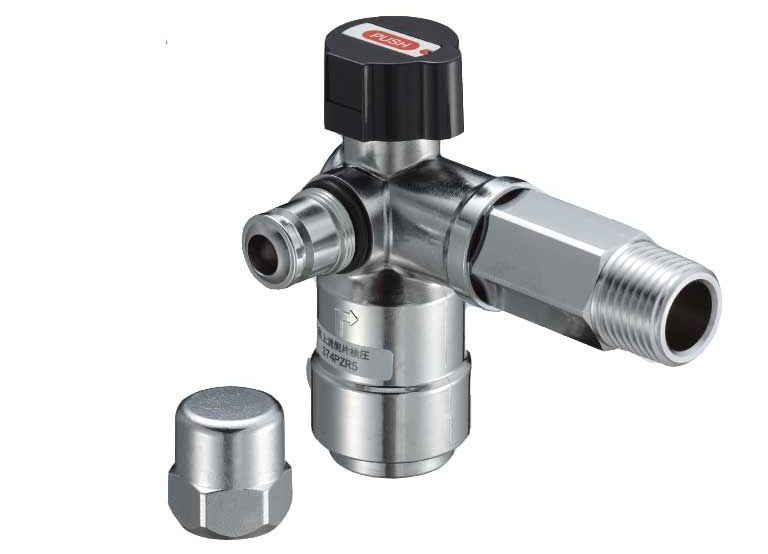

ロングセラーの外ねじ式ガス栓「検査孔付フレキUL外ねじガス栓(LPガス用)(品番:GB374PZR5)」は1個から当日出荷可能です。

直接ねじ込みの原則が適用された2017年当時、「機器接続外ねじ式ガス栓」のラインナップは数機種程度、各製造メーカーの方でございました。当初はその外ねじ式ガス栓が施工に携わる方々から注目され、現在でもビルトインコンロ施工時の主流ガス栓として使用されている機種も多いです。しかし一部の施工現場では当初のラインナップでは外ねじ部分の長さが足りずにビルトインコンロの接続口まで届かない、また反対に設置場所が狭所の為、ガス栓が大きすぎて収まらない等の問題も出てきました。こうした現場の方からの声を受け、各ガス栓メーカーで「機器接続外ねじ式ガス栓」のラインナップが拡充されてきて今日に至ります。

品番 全長 配管接続 接続口径 基準価格/個
GB374PZR5-10 99.8mm 10A 10A×R1/2自在 ¥4,220
GB374PZR5-15 15A 15A×R1/2自在 ¥4,360

外ねじ部分が短い機器接続外ねじ式ガス栓

おねじ部分が従来品よりも短い外ねじ式ガス栓で狭所での使用が便利な「検査孔付フレキUL外ねじガス栓(品番:FV696・698AQ)」は1個から当日出荷可能です。

従来よりも外ねじ部分を短くした外ねじガス栓の藤井合金製作所製「検査孔付フレキUL外ねじガス栓(品番:FV696AQ・FV698AQ)」は2019年に藤井合金製作所から発売され業界で認知されています。この外ねじ部分が芯々で83.5mmの長さの外ねじガス栓の登場により、狭所での施工に関する問題点の大半は解消されたと思われますが、それでもこのタイプのガス栓の登場をもってしても解決しない問題点も多少残りました。

品番 全長 配管接続 接続口径 基準価格/個
FV696AQ 101.5mm 10A 10A×R1/2自在 ¥5,750
FV698AQ 15A 15A×R1/2自在 ¥5,980

鉄管配管にも対応する元ねじ自在の機器接続外ねじガス栓

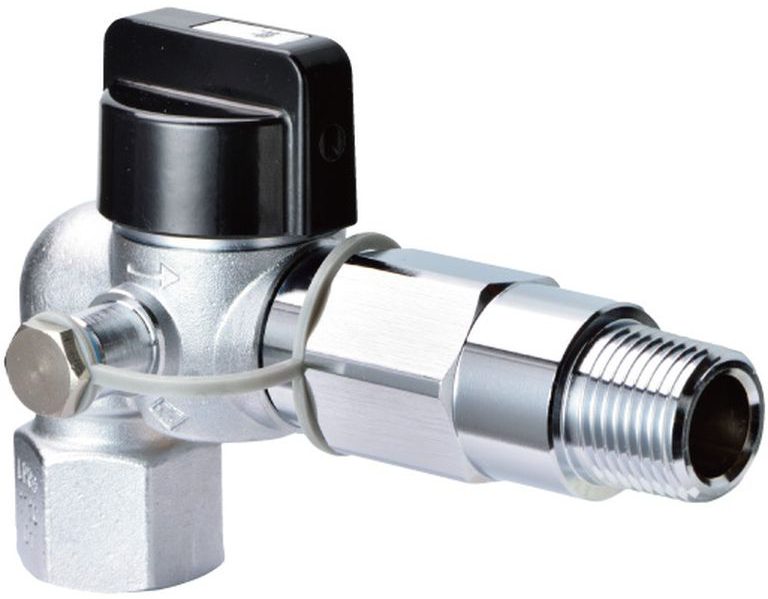

既存配管が鉄管で配管されている場合にはRc1/2の外ねじ式ガス栓は「検査孔付UL外ねじガス栓(品番:FV684B)」。1個から当日出荷可能です

従来の外ねじガス栓は「ガスフレキ」を直接差込むプッシュインパクトタイプのフレキUIねじガス栓・フレキULねじガス栓でのラインナップが大半を占めています。ガスフレキ配管が増えている昨今、プッシュインパクトタイプのラインナップが豊富なことは非常にうれしい点ですが、既存の鉄管配管を生かしてビルトインコンロにガス栓を接続する場合には別途継手や配管材を用意しないと対応できないという問題もありました。これに対応すべく誕生したのが配管側がRcねじで、機器側がRねじのタイプの外ねじ式ガス栓です。

品番 芯々 高さ 接続口径 基準価格/個
FV684B 106mm 81.3mm Rc1/2×R1/2自在 ¥5,290

ビルコン入替に威力を発揮するUTICシリーズ

UTICブランドで知られる高橋産業製の機器接続外ねじ式ガス栓は、機器入替え現場で役に立つ特徴を持つモデルが多数存在します。

下からの立ち上がり配管にも対応できるUI外ねじガス栓

UTICが満を持して発売したストレート型の外ねじガス栓「UI外ねじガス栓(品番:UTIC-301-80)」は1個から当日出荷可能です。

ビルトインコンロのガス配管は壁側から「ガスフレキ」を貫通させ、ビルトインコンロのガス接続口の真下でUL外ねじ式ガス栓に「ガスフレキ」を接続し、ガス栓の外ねじを真上のガス接続口にねじ込むという施工がセオリーですが、現場によっては床側から鉄管でガス配管が立ち上がっているケースもあります。その場合にガス栓1つでビルトインコンロに接続できるのがUTICの「UTIC-301 UI外ねじガス栓シリーズ」です。配管側・機器側双方がねじのタイプの外ねじガス栓で外ねじ部分の長さ違いのラインナップが複数あるUTICのUI外ねじガス栓。設置状況に最適な長さを選べるよう、外ねじ部分の長さの違いで最長150mmまで直接接続が可能なラインナップを用意しています。

品番 芯々 全長 接続口径 基準価格/個
UTIC-301-80 80mm 110mm Rc1/2×R1/2自在 ¥2,730
UTIC-301-100 100mm 130mm ¥3,020
UTIC-301-150 150mm 180mm ¥3,320

※表の芯々はバルブの芯から外ねじ先端までの長さを表しています

外ねじ部分の長さが必要な場合でも対応可能なUL外ねじガス栓

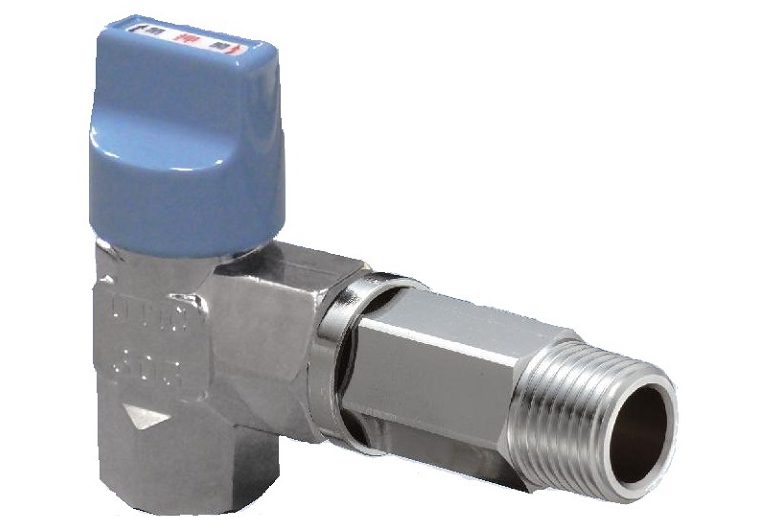

鉄管はもちろんプッシュインパクトを使用しガスフレキにも対応する「UL外ねじガス栓(品番:UTIC-303シリーズ)」1個から当日出荷可能です。

「UTIC-303 UL外ねじガス栓シリーズ」は、藤井合金製作所の「検査孔付UL外ねじガス栓(品番:FV684B)」や光陽産業の「検査孔付UL外ねじガス栓(品番:G364P-1/2)」と同じく、配管側がRc1/2になっている鉄管配管にも対応した商品です。特筆すべきは、材質が黄銅より安価な亜鉛でできていてコスパが高い点と、外ねじ部分の長さが最長150mmまで直接接続できる点です。「UTIC-303 UL外ねじガス栓シリーズ」は既存配管が鉄配管の場合に使用しますが、現場でガスフレキに変更になった場合に片ねじソケットを取付て施工する事もできます。

品番 芯々 全長 接続口径 基準価格/個
UTIC-303-53 53mm 69mm Rc1/2×R1/2自在 ¥2,330
UTIC-303-80 80mm 96mm ¥2,520
UTIC-303-150 150mm 166mm ¥2,940

※表の芯々はバルブの芯から外ねじ先端までの長さを表しています

まとめ

「供給設備、消費設備及び特定供給設備に関する技術基準等の細目を定める告示第10条」の通達から5年の時が経ち、各ガス栓メーカーで「機器接続外ねじ式ガス栓」の選択肢は豊富になりました。中でも、機器入替え現場では、自在ニップル部の長さが150mmまで選べる「UTIC-301 UI外ねじガス栓シリーズ」「UTIC-303 UL外ねじガス栓シリーズ」がとても便利なので一度お試しください。
