配管が折れても大丈夫!ぼうず管には「CKMAジョイント」を活用しよう
ねじ加工不要!「CKMAジョイント」誕生秘話
管にねじを切らず直接ぼうず管に接続できる継手は、1957年株式会社リケンのLAカップリングから始まりました。その特徴は、管にねじ切り、溝加工といった作業を行う必要がなく、配管工数が削減できる点。これに続き、シーケー金属がさらに工数を削減すべくパイプを差してナットを締めるだけの「CKMAジョイント」を発売しました。
その後、リケンは2011年12月に熊谷事業所を閉鎖し、CKサンエツと株式会社リケンCKJV合弁会社を立ち上げ生産をシーケー金属本社工場に集約。現在ではシーケー金属が「CKMAジョイント」、リケンが「LAカップリング」としてそれぞれ特長ある商品を販売しています。
「CKMAジョイント」を使うメリット
そもそも、ねじ切りがいらないだけでも工数は削減できますが、より効率的な作業を実現する更なる工夫が施されているのが「CKMAジョイント」。その特長は「ナットを外す必要がない独自構造」「トルクレンチだけで取付けできる」「可とう性があり振動・伸縮に強い」、そして「管種を問わない3管種兼用」であることです。
ナットを外さなくて良い独自構造
前述のリケンの同カテゴリ商品「LAカップリング」は、継手本体から一度ナット・ワッシャー・パッキンを外し、ぼうず管に挿入する必要があります。これに対して、「CKMAジョイント」はナットを外さずそのままぼうず管を挿入し、締め込むだけ。本体とナットを分離させる必要がないので、部品の脱落の心配がありません。
トルクレンチだけで取り付けられる
前述の通り、締付け作業はトルクレンチ1本で完了します。ぼうず管を「CKMAジョイント」に挿入したら、管が動かなくなるまで手締めしてからトルクレンチで標準締付トルク(下表)まで締付けてください。
管種 | 鋼管 | 塩ビ管 | ポリエチレン管 |
呼び径 | 標準締付トルク(N-m) | 標準締付トルク(N-m) | CKMA-Hiロック |
CKMA-Hiロック | CKMA-Hiロック | ||
13 | 70 | 40 | ロックリングの合口が閉じてから更に約半回転締付けてください。 |
20 | 80 | 60 | |
25 | 100 | 80 |
可とう性があり振動・伸縮に強い
ゴムパッキンをワッシャーで押し付けて面で止水する構造により、管の振動や伸縮を吸収します。また、多少の芯ずれであれば対応できるので配管をやり直す手間も省けます。
管種を問わない3管種兼用
「CKMAジョイント」は鋼管、塩ビ管、ポリエチレン管の3管種兼用。適用管種が多いだけでなく、鋼管と塩ビ、鋼管とポリエチレン管といった異種管接続ができるので、配管系統のリニューアル工事をより容易に、より効率的にしてくれます。
なお、一部の管種や呼び径においては別売の部品の組み替えが必要となります。ベストパーツオンラインでラインナップする3サイズ(呼び径13、20、25)に関しては、各種部品もお取り寄せが可能です。
CKMAジョイント 呼び径 |
適用管種 ※( )内は管の呼び径 | ||
鋼管 | 塩ビ管 | ポリエチレン管 | |
13 | ○(15A) | ○(VP16) | ▲(13A) |
20 | ○(20A) | ○(VP20) | ▲(20A) |
25 | ○(25A) | △(VP25) | ▲(25A) |
○:管種によらずそのまま接続可能です。
△:塩ビ管用部品セットが必要になります。
▲:水道用ポリエチレン管1種(2層管)を使用する場合で、①管端にゆがみがある場合②屋外で使用する場合はインコアが必要です。

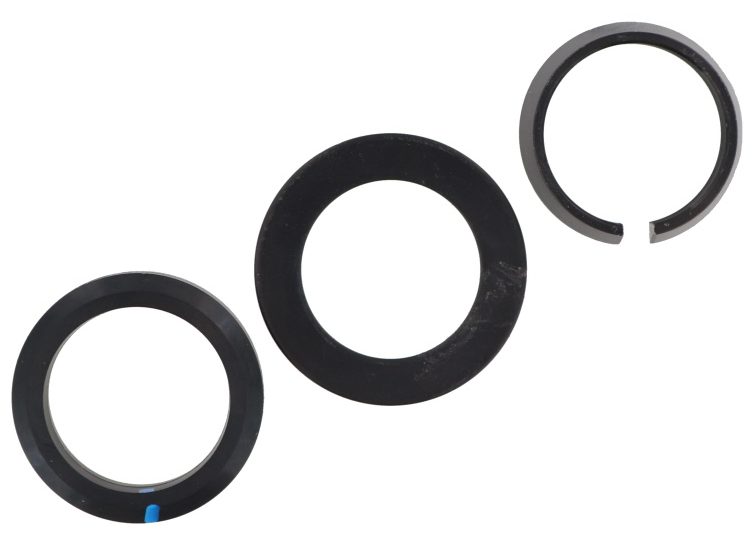

CKMA塩ビ管用部品セット
品番 | 呼び | 内容 |
CKMA-VPP25 | VP25 | ゴムパッキン、ワッシャー、ロックリング各1個 |
CKMAインコア
品番 | 呼び | 適合 |

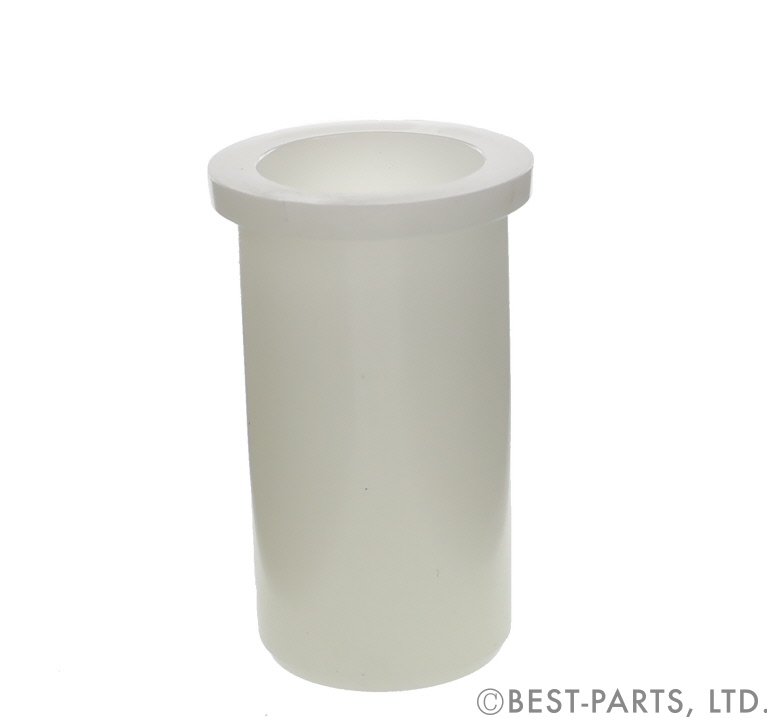

CKMA-PIC13 | 13 | 水道用ポリエチレン2層管1種用 |
CKMA-PIC20 | 20 | |
CKMA-PIC25 | 25 |
「CKMAジョイント(コート)」のラインナップ
ベストパーツオンラインでは、呼び13、20、25の3サイズの白継手とコート継手をラインナップ。今回は水道管にも使えるコート継手をご紹介します。

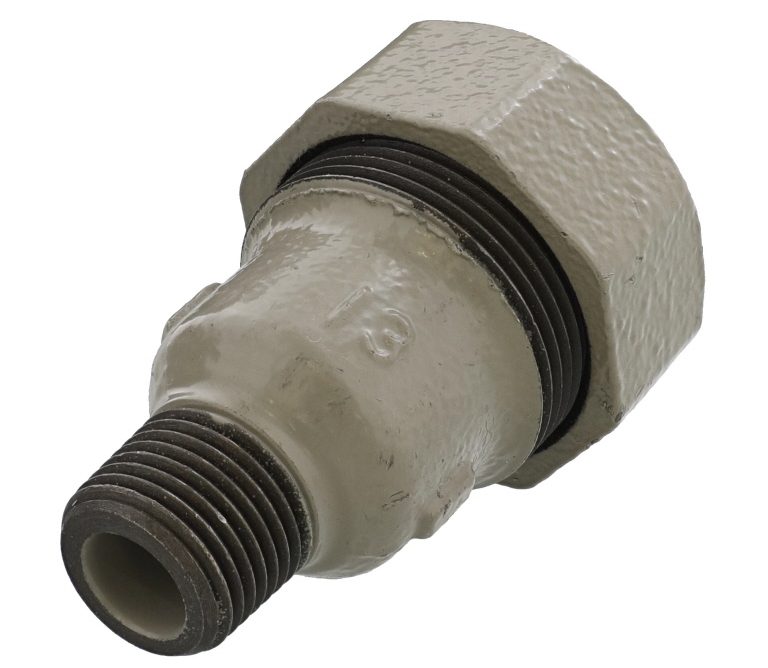

オスアダプタ
品番 | 呼び | ねじ | 長さ |
CKMA-MA13 | 13 | R1/2 | 71mm |
CKMA-MA20 | 20 | R3/4 | 73mm |
CKMA-MA25 | 25 | R1 | 80.5mm |

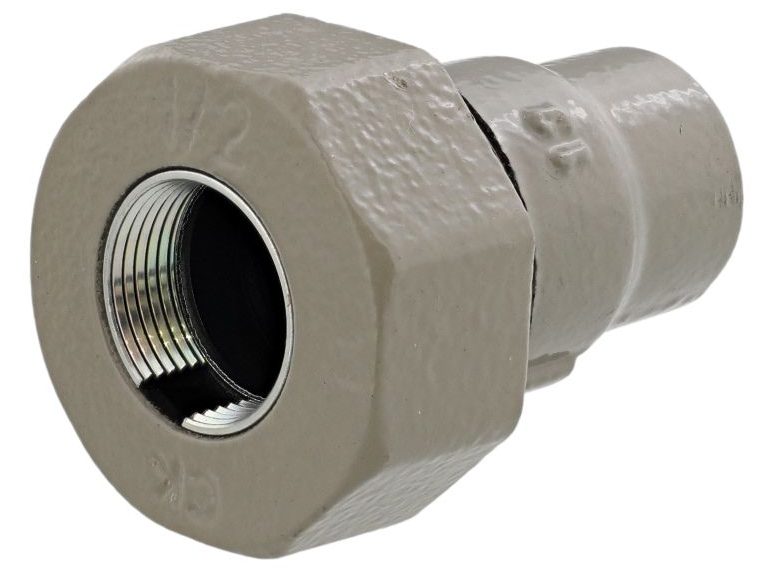

メスアダプタ
品番 | 呼び | ねじ | 長さ |
CKMA-WA13 | 13 | Rc1/2 | 65mm |
CKMA-WA20 | 20 | Rc3/4 | 68mm |
CKMA-WA25 | 25 | Rc1 | 74.5mm |

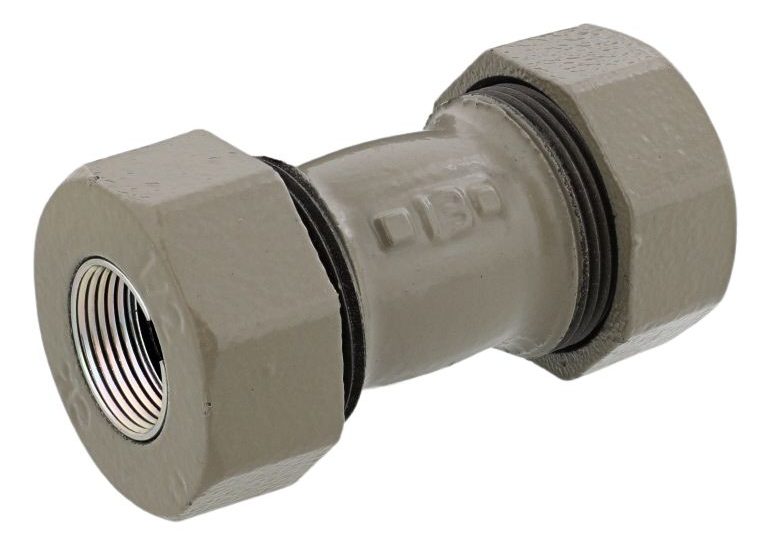

ソケット
品番 | 呼び | 長さ |
CKMA-S13 | 13 | 87mm |
CKMA-S20 | 20 | 93mm |
CKMA-S25 | 25 | 98.5mm |

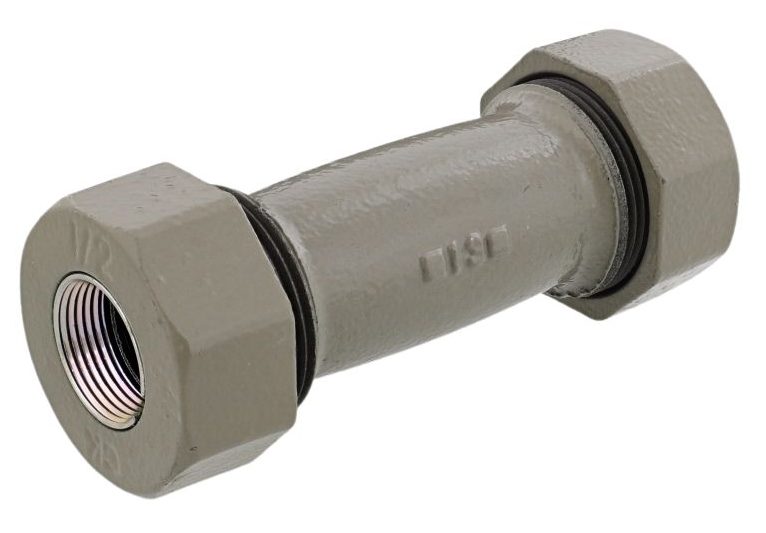

ロングソケット
品番 | 呼び | 長さ |
CKMA-LS13 | 13 | 117.5mm |
CKMA-LS20 | 20 | 124mm |
CKMA-LS25 | 25 | 131mm |

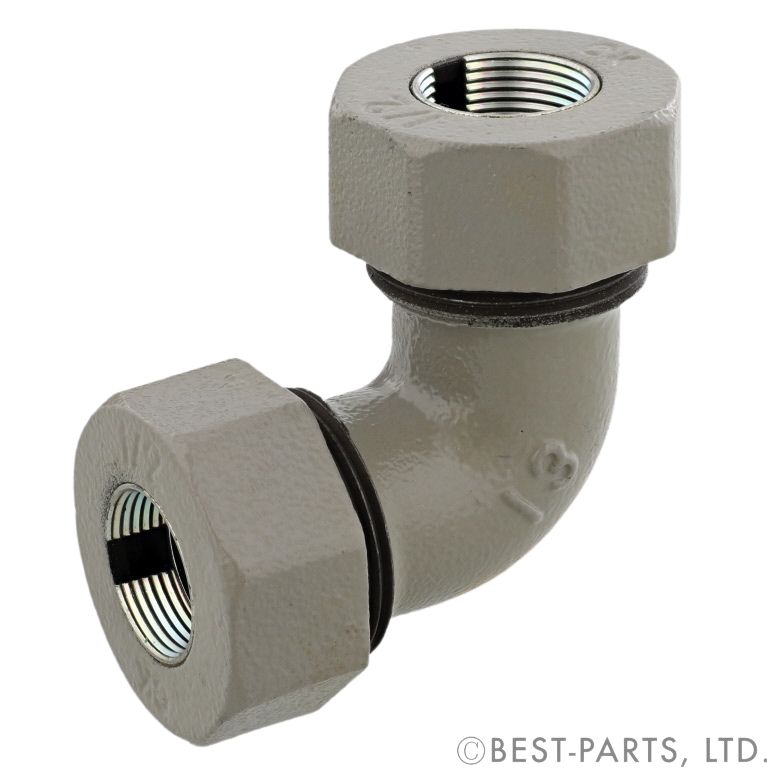

エルボ
品番 | 呼び | 長さ |
CKMA-L13 | 13 | 56mm |
CKMA-L20 | 20 | 62.5mm |
CKMA-L25 | 25 | 69mm |

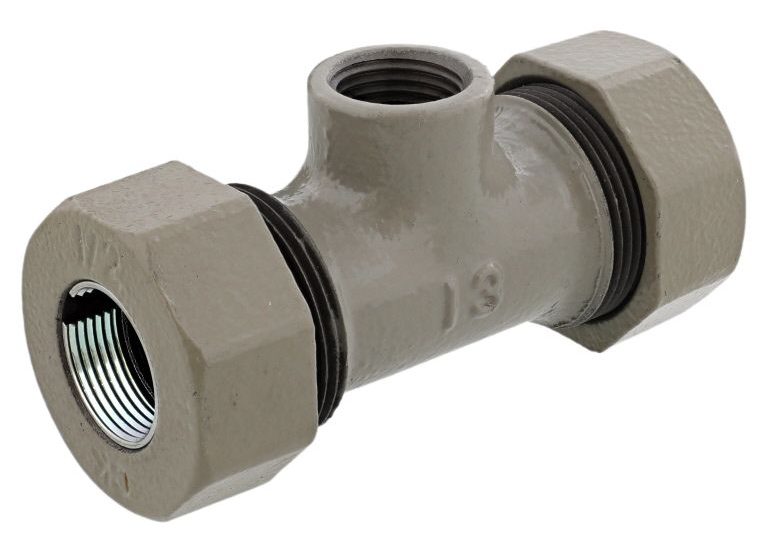

チーズ・異径チーズ
品番 | 呼び | ねじ | 長さ |
CKMA-T13 | 13 | Rc1/2 | 104mm |
CKMA-T20 | 20 | Rc3/4 | 112mm |
CKMA-T25 | 25 | Rc1 | 123mm |
CKMA-T2013 | 20×13 | Rc1/2 | 106mm |
まとめ
折れてしまった既設配管にお困りの際は、管にねじを切らずに直接ぼうず管に接続できる継手「CKMAジョイント」をご使用ください。従来のねじ加工不要な継手に更なる改良を加え、工数削減と施工性のどちらにおいても使い勝手が向上しています。鋼管、塩ビ管、ポリエチレン管の3種管兼用で異種管接続もできるので、既設配管における漏水修理や取り出し分岐配管の増設などといった現場にオススメします。
