銅配管のロウ付方法と必要道具のご紹介!

冷媒配管以外で銅配管施工が少なくなりロウ付作業をする機会が減少しています。しかし、「機器入替え工事やリフォーム現場で既存配管が銅管だった」という現場はまだあります。そこで本稿では、銅配管のロウ付作業を初心に返って一緒に確認してみませんか。ロウ付作業の経験がない方もぜひ参考にしてください。

知っておきたいロウ付作業の手順と工具

機器入替え工事やリフォーム現場で既存の配管が銅管だった場合、コストを抑えようとするなら既存配管に合わせて「M銅管」「被覆銅管」を継ぎ足す方法がベストです。

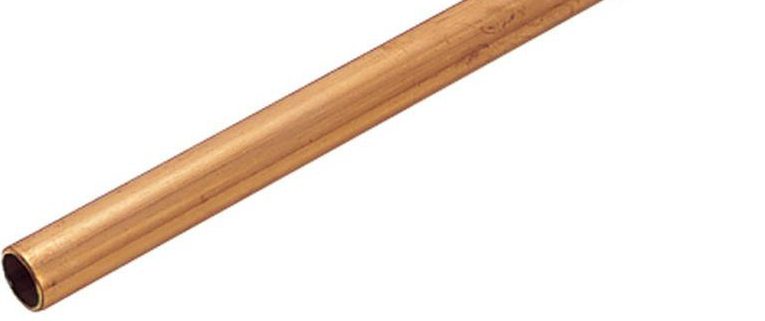

M銅管
M銅管の写真

必要な長さにカットして使用するM銅管は1本から出荷可能です。

品番 外径 肉厚
SKM2-127 φ12.7 0.64mm
SKM2-1588 φ15.88 0.71mm
SKM2-2222 φ22.22 0.81mm
SKM2-2858 φ28.58 0.89mm

ロウ付作業手順

銅配管のロウ付には以下の手順を踏む必要があります。

工程①:銅管を必要な長さにカットする

工程②:カットした銅管を研磨し、酸化被膜、腐食、汚れ、油脂残留物をきれいに除去する

工程③:銅管の切断面の外部と内部のバリを取り除く

工程④:管の外周にフラックスを塗布し、その後継手を1〜2回転させてフラックスを均一になじませつつ、継手に差し込む(フラックスは金属同士の接合を補助する)

工程⑤:バーナーを使用して継手の接合部を加熱する。適切な温度に達すると、銅管の色がきれいなピンク色に変わり、炎も薄緑色へ。この時点で、銅管と継手の隙間にソルダーワイヤーを全周にわたり塗布し、その後さらにソルダーワイヤーを盛り、加熱しながら全体になじませる

以上がおおよその工程です。

ロウ付作業の道具

それでは各工程で必要になる道具を具体的に次の項で確認していきましょう。

工程①銅管を必要な長さに切断する「銅管用チューブカッター」

銅管を切断するチューブカッタのオススメは、ベアリング内蔵の「チューブカッタRBNシリーズ」です。「RBチューブカッター(裸銅管用)RBN28(品番:427128)」は、小型で丸みを帯びたデザインが特徴で、手のひらにぴったりフィットします。狭い空間での作業も簡単に行え、腰袋や作業服のポケットにもすぐに収納できます。施工業者様からはこの利便性により高評価をいただいています。

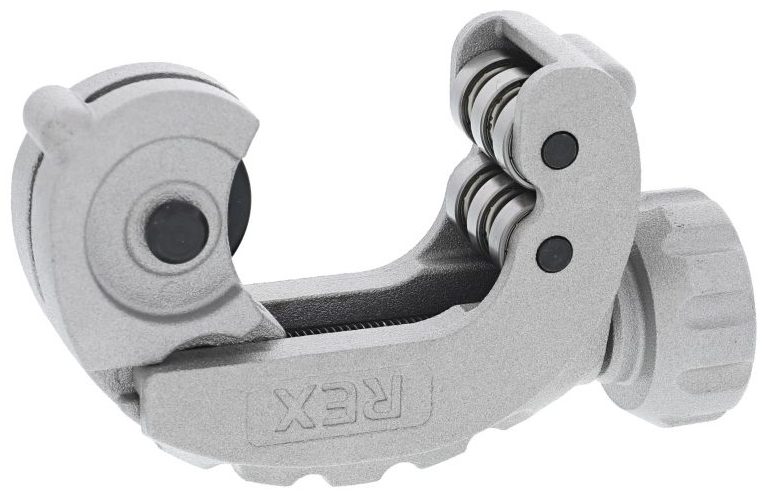

RBチューブカッター(裸銅管用)RBN28
「RBチューブカッター(裸銅管用)RBN28(品番:427128)」の写真

「RBチューブカッター(裸銅管用)RBN28(品番:427128)」はまるで手で切るかのように狭所でも自在に操れます。

また、Model N30の「RBチューブカッター(裸・被覆銅管用)RBN30P(品番:427430)」は、日本人の手に特になじみやすく、使い勝手が良いという点で推薦します。このモデルもベアリングが内蔵されており、よりスムーズな切断作業を実現します。

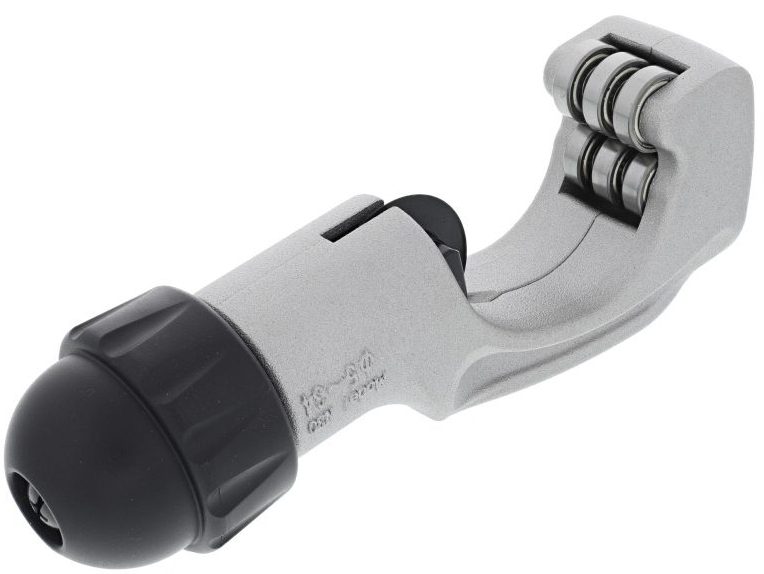

RBチューブカッター(裸・被覆銅管用)RBN30P
「RBチューブカッター(裸・被覆銅管用)RBN30P(品番:427430)」の写真

「RBチューブカッター(裸・被覆銅管用)RBN30P(品番:427430)」は形こそ一般的ですが切れ味は抜群!

品番 適応径 替刃 回転半径 全長 質量 ベアリング
427128 Φ4~28 424231 60mm 93mm 175g 8
427430 Φ5~34 424237 132mm 150mm 350g 8
427442 Φ6~42 150mm 180mm 400g 8

工程②ロウ付作業前の磨きに「ナイロンたわし 10枚入(品番:R45268)」

ロウ付作業前の銅管や継手磨きに欠かせないのが「ナイロンたわし 10枚入(品番:R45268)」。特殊加工樹脂により、銅管の酸化被膜、腐食、汚れ、油脂残留物をきれいに除去します。銅管サイズを問わず素早く清掃できます。

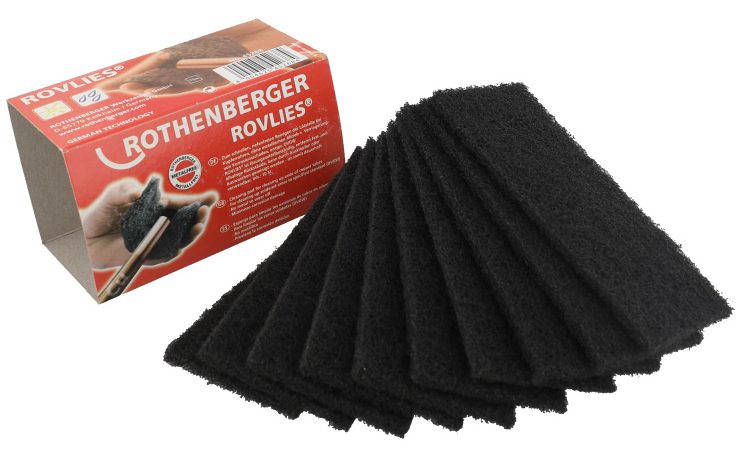

「ナイロンたわし 10枚入(品番:R45268)」の写真

1箱10枚入りで現場別に分けて使用できる「ナイロンたわし 10枚入(品番:R45268)」1箱から当日出荷可能です。

品番 サイズ/枚 入数
R45268 全長135×幅60mm×5.0mm 10枚入り

工程③切断面のバリを取る「ユニバーサルリーマ」

「ユニバーサルリーマ」は、上下ひっくり返して配管の内面と外面のバリを取りながら真円を出すことができます。適合配管は銅・鉄、ステンレス、アルミ、真鍮、プラスチック。金属管全般に使える切削能力と抜群の耐久性を誇るパイプリーマです。バリ取りを怠るとロウ付が失敗する可能性があり、またバリが機器等に入り込み故障の原因となりますので必ずバリを取るようにしてください。

「ユニバーサルリーマ(品番:R11006X・R70075)」の写真

「ユニバーサルリーマS(φ6~φ35)(品番:R11006X)」と「ユニバーサルリーマL(φ10~φ54)(品番:R70075)」は、それぞれ1個から当日出荷しております。

品番 適合銅管サイズ 刃枚数
R11006X φ6~φ35 36枚刃
R70075 φ9~φ54 39枚刃

工程④必要最小限に塗布するのがコツ「フラックス」

「フラックス」は、ロウ付の「ぬれ」を効果的に促すための促進剤です。金属表面の酸化皮膜を除去して金属どうしが接合しやすくなるのを補助します。必要最小限に塗布し、接合部の管端3~5mm離して銅管外面に塗布します。そこで気をつけるのは「継手内面には絶対に流入させない」こと。思い込みでフラックスは多く塗布した方がロウ付に良いと思っている方がいらっしゃいますがこれは間違いです。フラックスの塗布多いと、ロウ付に悪影響を及ぼす事になり、ロウ付後の腐食の原因となりますのでご注意ください。

「フラックス(品番:SFK-M100)」の写真

緑青が出にくい弱腐食性のフラックスは、2種類とも受注当日出荷しております。写真は「フラックス(品番:SFK-M100)」です。

品番 活性温度 適合母材 容量
SFK-F100 180~400℃ 銅管・真鍮 100cc
SFK-M100 180~400℃ 銅管・真鍮 100cc

工程⑤銅管を均一に加熱する「ガストーチスーパーリング」

「スーパーリング本体(品番:ST-450R)」は、リング式の炎を特徴とし、パイプを効率良く加熱することでロウ付作業時間の短縮が可能です。最高温度が2100℃に達するため、十分な火力を提供します。このバーナーは、直径22.22mmまでの銅管に使用できるため、幅広い用途に対応しています。

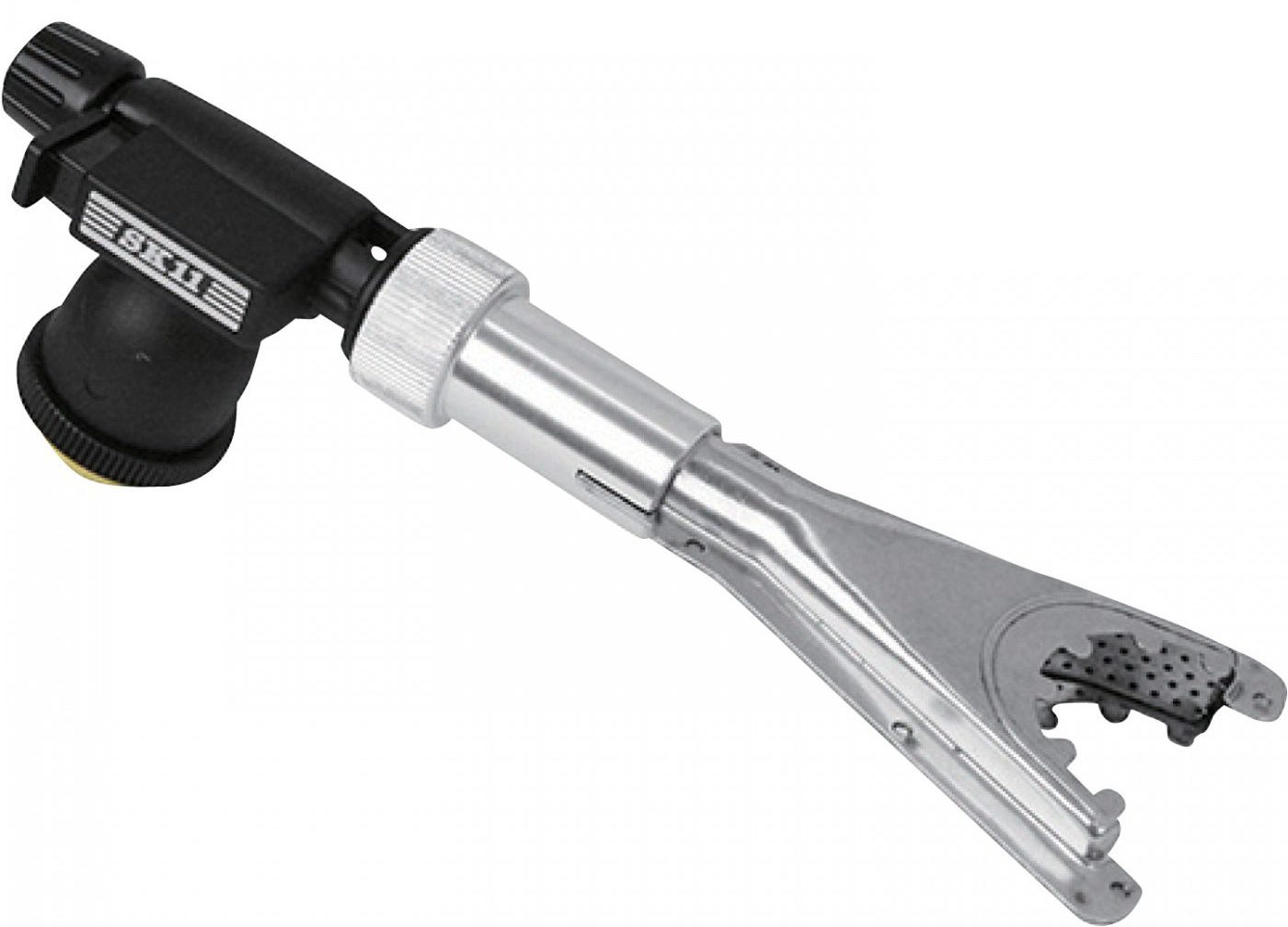

スーパーリング本体
「ガストーチスーパーリング(品番:ST-450R)」の写真

ロウ付専用のトーチで加熱時間を短縮「スーパーリング本体(品番:ST-450R)」1個から当日出荷しております

ガススパーリングトーチとガスボンベのセット
「ガストーチスパークリング(品番:ST450SR)」の写真

ガススパーリングトーチとガスボンベのセット「トーチバーナー スーパーリング(品番:ST450SR)」は1個から当日出荷しております

品番 最高温度 燃焼時間
ST450SR 2100℃ 約100分

工程⑤銅管と継手の隙間を塞ぐ「ソルダーワイヤー」

「ソルダーワイヤー」を差す銅管の適温は270~320℃です。ガストーチバーナー加熱の場合、適温になると銅管の色が奇麗なピンク色となり、同時に炎の色が薄緑色になります。このタイミングでガストーチバーナーを外し、炎が当たっていた銅管の反対側にソルダーワイヤーの先を差します。なお、銀含有量の多いSK-Y500Aは、JIS Z 3282(H96Ag3.5A)適合品です。

注意:ソルダーワイヤーは温度の低い方から差すことが原則です。

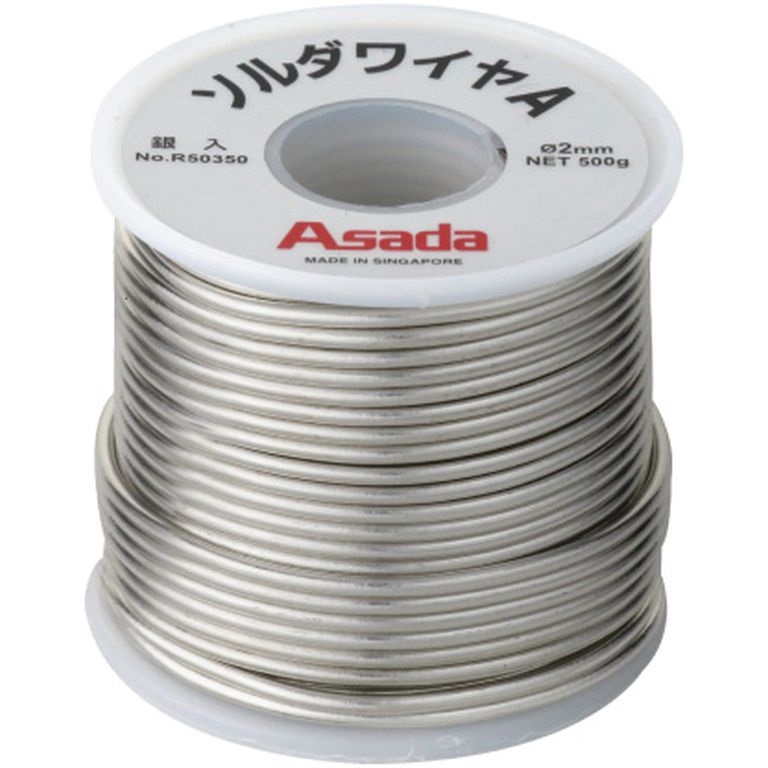

銀の含有量で選択できる「ソルダーワイヤー」は1個から当日出荷しております

品番 銀含有量 ロウ付温度 太さ 質量 基準価格
SK-Y500 3.5% 260~300℃ φ2.0 500g 時価
SK-Y500A 0.5% 250~300℃ φ2.0 500g

まとめ

銅配管のロウ付作業は、最新のワンタッチ継手に比べて作業時間が長くなる傾向にあります。しかし、この工法はシール材やパッキンを使う止水方法と比べて耐圧性が高く、長期間にわたる止水性能が期待できます。また、配管と継手が美しく、コストも抑えられるという利点もあります。

※この記事は2019年7月5日に公開した内容に、校正を加え2021年3月24日、2024年5月1日に再度公開しました。
