温水暖房システムに使える【ニップル】徹底活用ガイド

JIS B 0151鉄鋼製管継手用語において「直線軸の両端にオねじが切ってあるもの」と定義されているニップルは、鋳物や鋼管の両端に管用テーパねじを切った継手です。本稿では、温水暖房システムにオススメの最新ニップルの選び方を使い方を紹介します。

※本稿は、2019年6月12日に公開しましたが、校正編集し2021年8月28日に再公開しました。

PFS管

用途で選ぶニップルの種類

ニップルは内ねじ同士の接続に使います。例えばソケットと組み合わせ同径のパイプ同士を継ぎ足したり、エルボと組み合わせて配管の方向を変えたり、異径ソケットや異径エルボと組合せてサイズ変換するなどの用途に用いられます。また、機能を複数取り込んだ六角ニップル、片ねじニップル、ホースニップル、フレキニップル(面取りニップル)、ブッシングなど現場の様々な用途に対応できるほど種類は豊富です。

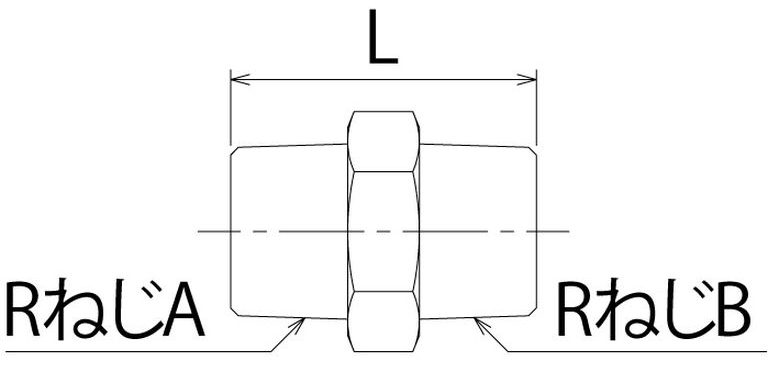

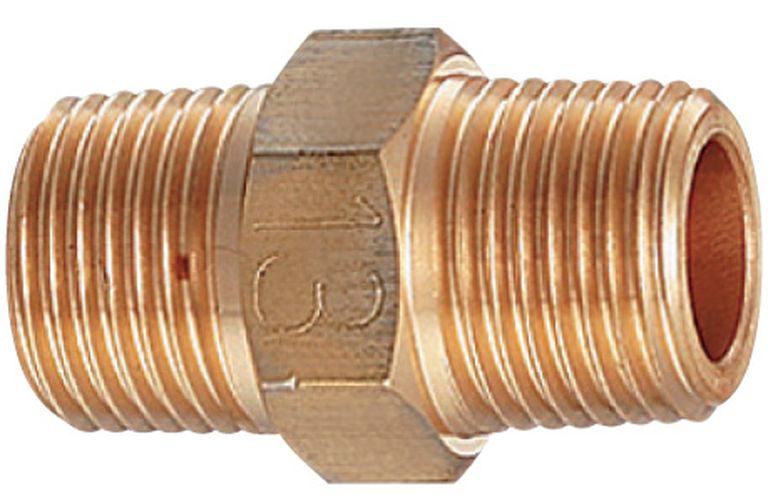

これが標準仕様 「砲金ニップル」

「砲金ニップル(品番:BRN-シリーズ)」は1個から当日出荷します。

機器や計器など向きを変えたくないものを接続する際に便利な砲金ニップル。両サイド同径のRねじですからシ流体に適応したシール剤を用いてください。ラインナップは15Aから50Aまでありますので温水暖房であれば大抵の現場に間に合うサイズを取り揃えています。

品番 A B L 基準価格
BRN-15 R1/2 R1/2 42 ¥450
BRN-20 R3/4 R3/4 47 ¥700
BRN-25 R1″ R1″ 53 1,050
BRN-32 R11/4 R11/2 46 ¥1,580
BRN-40 R11/2 R13/4 53 ¥2,090
BRN-50 R2″ R2″ 57 ¥2,840

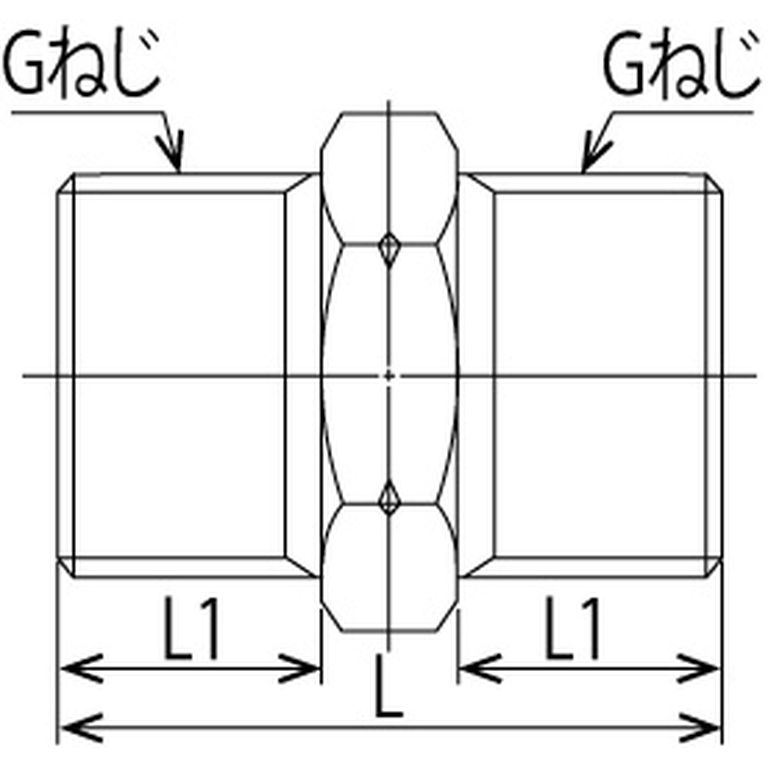

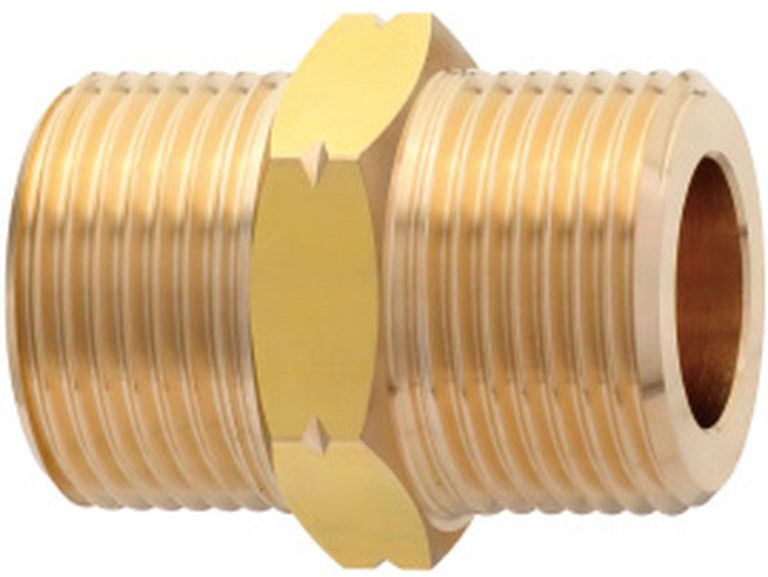

両サイドがGねじ 「平行ニップル」

「平行ニップル(品番:BRN-  GGシリーズ)」は1個から当日出荷します。

Gねじの機器と部品をスーパーエスロメタックスFCメタキュットナット付アダプタを使って接続したり、エクセルパイプFHカポリ2ナット付アダプタ、そしてステンレスフレキを使用する際に便利な平行ニップル。パッキン当りですので、シール剤を使用したくない現場に最適です。もちろん、シール剤も使えます。

品番 Gねじ Gねじ L L1 基準価格
BRN-20GG 3/4 3/4 44 17.5 ¥1,090
BRN-25GG 1″ 1″ 50 20 ¥1,540
BRN-32GG 1″1/4 1″1/4 58 23 ¥2,880

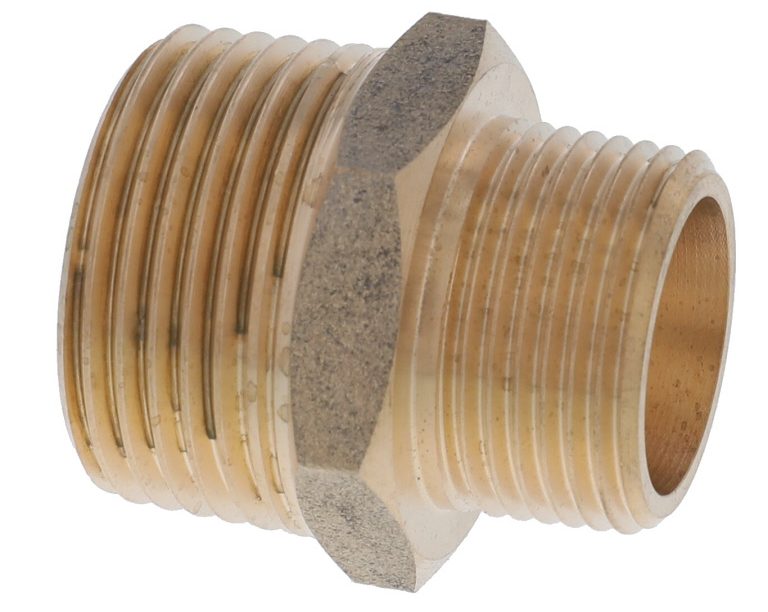

左右の径が異なる 「砲金異径ニップル」

「砲金異径ニップル(品番:BRN-シリーズ)」は1個から当日出荷します。

機器や計器など向きを変えたくないものを接続する際に便利な砲金異径ニップル。両サイドRねじで、20Aと15Aなどの異なる配管を接続します。

品番 RねじA RねじB L 基準価格
BRN-2015 R3/4 R1/2 45 ¥950
BRN-2515 R1″ R1/2 38 ¥1,490
BRN-2520 R1″ R3/4 38 ¥1,490

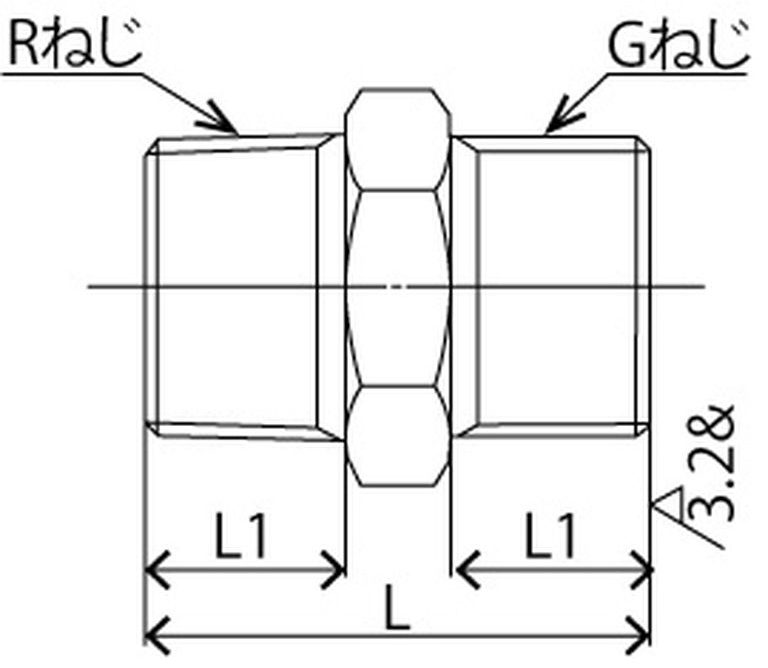

Rねじ⇔Gねじに変換する 「変換ニップル」

「変換ニップル(品番:BRN-  GRシリーズ)」は1個から当日出荷します。

Rねじの配管やニップルとGねじの機器や部品の接続に便利な変換ニップル。両サイド同径です。

品番 Rねじ Gねじ L L1 基準価格
BRN-20GR 3/4 3/4 44 17.5 ¥1,050
BRN-25GR 1″ 1″ 50 20 ¥1,540
BRN-32GR 11/4 R3/4 58 23 ¥2,880

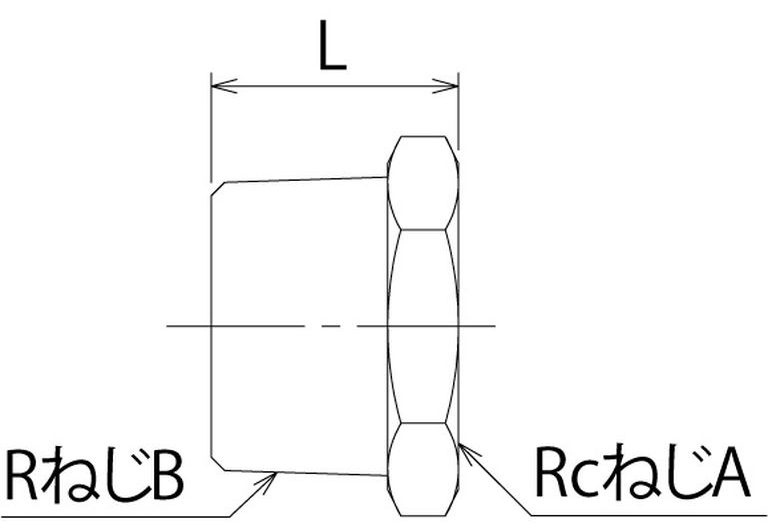

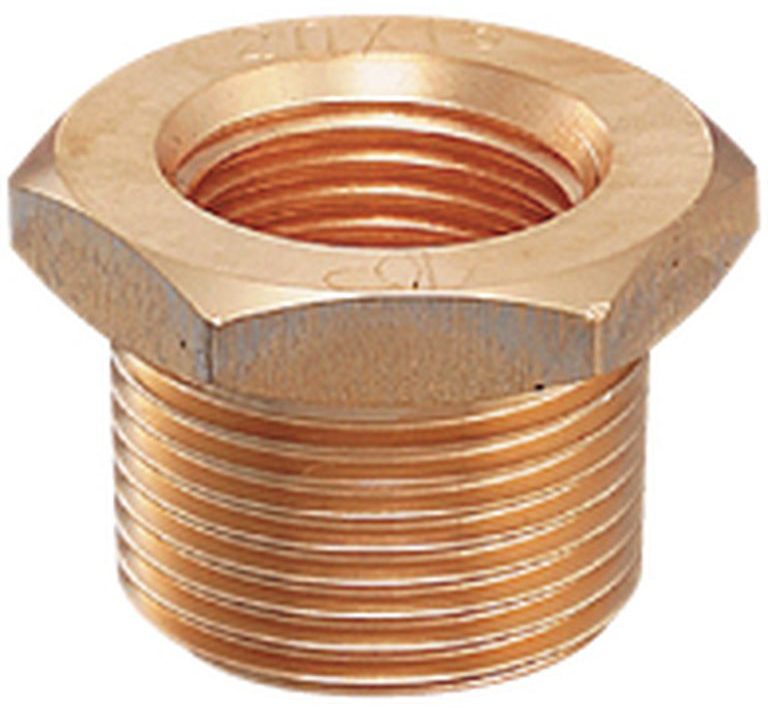

省スペースでサイズ変換できる「砲金ブッシング」

「砲金ブッシング(品番:BBU-シリーズ)」は1個から当日出荷します。

異径ニップルと同じサイズ変化が目的ですが、内外にねじを切ることで省スペースで施工できるとても便利な継手です。又、1インチから1/2などの2段落ち,、11/4から1/2などの3段落ちにも1つの継手で対応できます。ラインナップは圧巻の18種!

品番 RcねじA RねじB L 基準価格
BBU-1008 1/4 3/8 18 ¥420
BBU-1508 1/4 1/2 19 ¥440
BBU-1510 3/8 1/2 19 ¥440
BBU-2010 3/8 3/4 20 ¥640
BBU-2015 1/2 3/4 24 ¥490
BBU-2510 3/8 1″ 21 ¥1,100
BBU-2515 1/2 1″ 28 ¥890
BBU-2520 3/4 1″ 28 ¥830
BBU-3215 1/2 11/4 22 ¥1,820
BBU-3220 3/4 11/4 22 ¥1,820
BBU-3225 1″ 11/4 22 ¥1,520
BBU-4015 1/2 11/2 25 ¥2,070
BBU-4020 3/4 11/2 25 ¥2,070
BBU-4025 1″ 11/2 25 ¥1,850
BBU-4032 1/1/4 11/2 25 ¥1,820
BBU-5025 1″ 2″ 26 ¥3,030
BBU-5032 1/1/4 2″ 26 ¥2,970
BBU-5040 11/2 2″ 26 ¥2,920

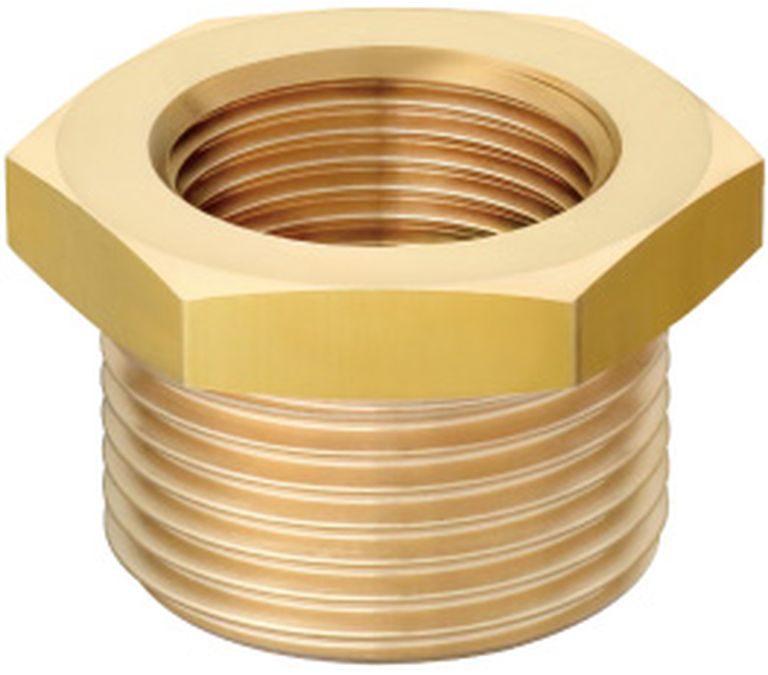

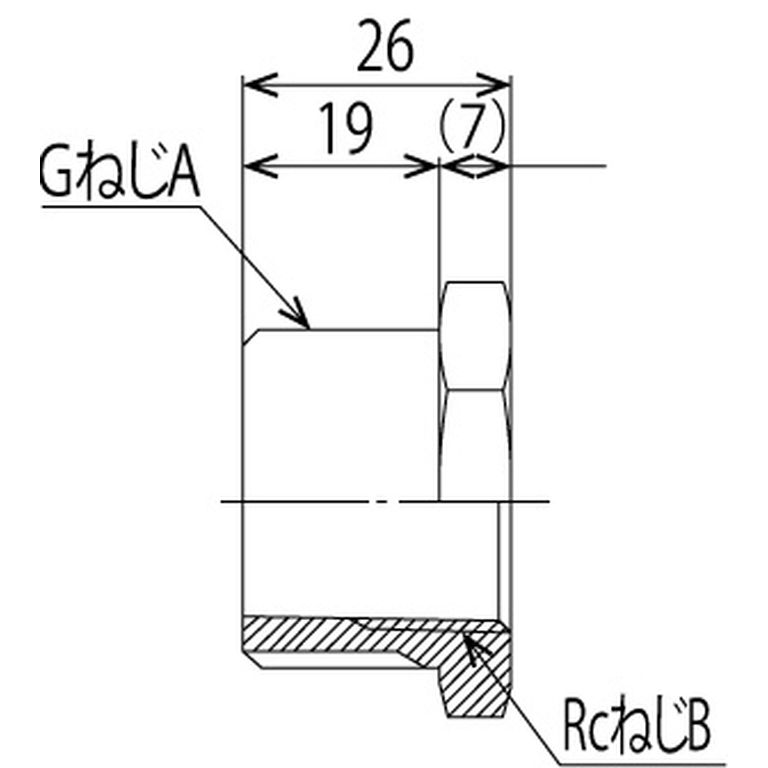

外ねじGと内ねじRcの「変換ブッシング」

「変換ブッシング(品番:BBU-25G20)」は1個から当日出荷します。

外ねじがGねじ、内ねじがRcねじを切っています。接続口がGねじの機器や部品に対して、Rねじの配管を接続したい時にとっても便利な継手です。

品番 GねじA RcねじB L 基準価格
BUU-25G20 1″ 3/4 26 ¥1,240

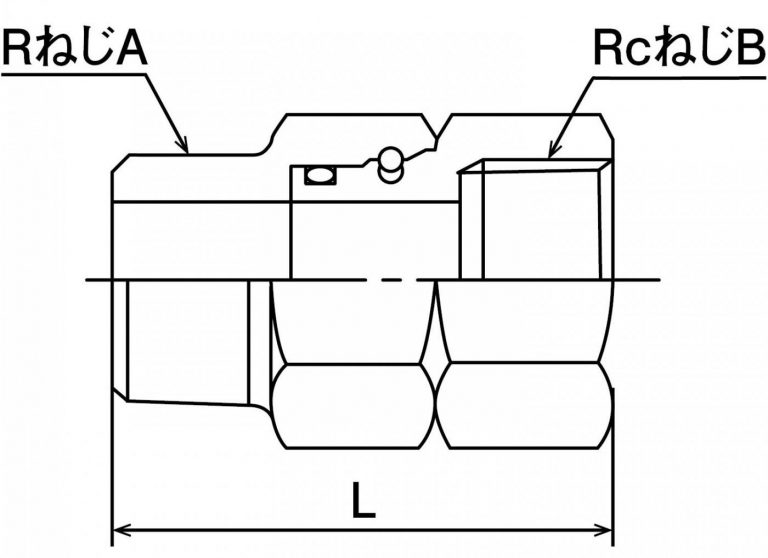

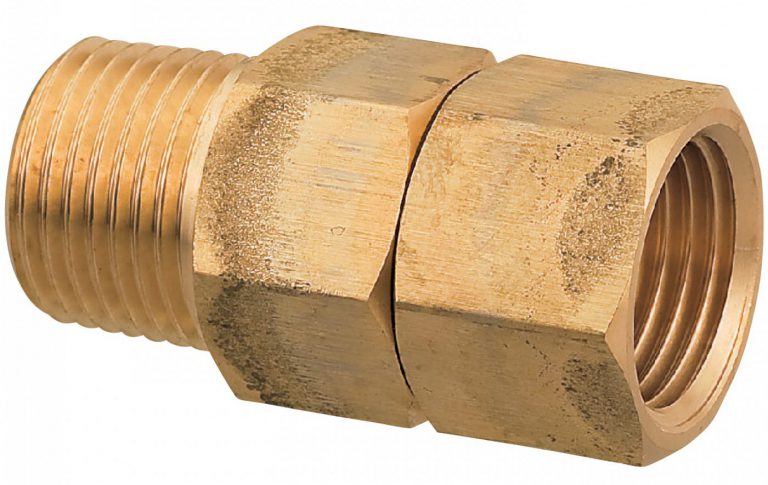

省スペースでの作業が楽 「回転ニップル」

「回転ニップル(品番:OS-406シリーズ)」は1個から当日出荷します。

RcねじB側が袋ナットのように回転するので取り回しが厳しい省スペースでも締めこむことができます。

品番 RねじA GねじB L 基準価格
OS-406 1/2 1/2 48.6 ¥1,120
OS-407 3/4 3/4 53.5 ¥1,730

まとめ

ニップルには様々な種類がありますが、中でも変換ニップルと変換ブッシングは便利です。ただし、Gねじが切られているニップルを選ぶ際、Gねじの山の数には注意が必要です。なぜなら、継手や部材のGねじは、コストダウン目的でねじ山の数を5山未満で設計しているものがあるため、組合せによってはおねじがパッキンまで届かない状態となり漏水の恐れがあるからです。温水暖房や空調目的であれば、ニップルのおねじ側の山数が8山程度あるものを選ぶようにしてください。
