”ZEH-M”の暖房に「エクセルソーレ小根太なし」が最適な理由

2018年度から始まった集合住宅向けZEH支援事業。一般的な戸建住宅とは違い、設置条件が限られた集合住宅では、なかなか普及が進まないのが実情です。本稿では、スラブ直貼りが可能な高効率温水式床暖房用マット「エクセルソーレ®小根太なし(品番:KNS-HC)」を使って、集合住宅でZEHを実現する方法をご紹介します。

PFS管

「エクセルソーレ®小根太なし」なら、マンションでも快適な暖房と高い省エネ性を両立できる

通常のスラブ直貼り温水式床暖房用マットの通湯温度は、防音床を使用して70℃以上というのが一般的です。一方でこの「エクセルソーレ®小根太なし(品番:KNS-HC)」は、同じ防音床を使用しても60℃程度の温水で十分な暖房感が得られます。よって、最適な機器やシステムと組み合わせることで、ZEH-Mの要件が満たしやすくなります。

(METI・MOE)3省連携によるZEH説明会 資料より引用

エアコン付きヒートポンプ床暖房との相性抜群

株式会社コロナ様 ホームページ(エコ暖クールエアコン)より引用

高い省エネ性能で注目されてきたヒートポンプ技術ですが、ZEH-Mの要件を満たしながら快適性能を高めるのは容易なことではありませんでした。そこで登場したのが”エアコン付きヒートポンプ床暖房”です。この仕組みに「エクセルソーレ®小根太なし(品番:KNS-HC)」を組み合わせることで、省エネ性能と快適性、さらにはランニングコスト抑制など、ZEH-Mの要件をより満たしやすくします。

大手ゼネコンの要求を満たす省エネ性と速暖性

2018年の商品化以降、大手ゼネコン様設計の新築分譲マンションを中心に徐々に採用が進んでいます。ZEH-Mの要求を満たしやすくするには、「エクセルソーレ®小根太なし(品番:KNS-HC)」は必須の温水マットと言えます。

秘密は”6A配管”と”6本配管”

エクセルソーレ®小根太なし(品番:KNS-HC)」の高性能のポイントは、”配管サイズ6A”の”6本パターン”にあります。一般的な12㎜温水式床暖房用マットの配管サイズは一回り細い”5A”が主流ですが、圧力損失を抑え、かつ流量を稼ぐために配管サイズを6Aに設定しているのです。また、単位面積あたりの配管の本数も通常の4本から6本に増やすことで、より放熱効率を高めることに成功しました。これらの仕様変更により、低い通湯温度であっても快適な暖房感を得ることができるようなりました。

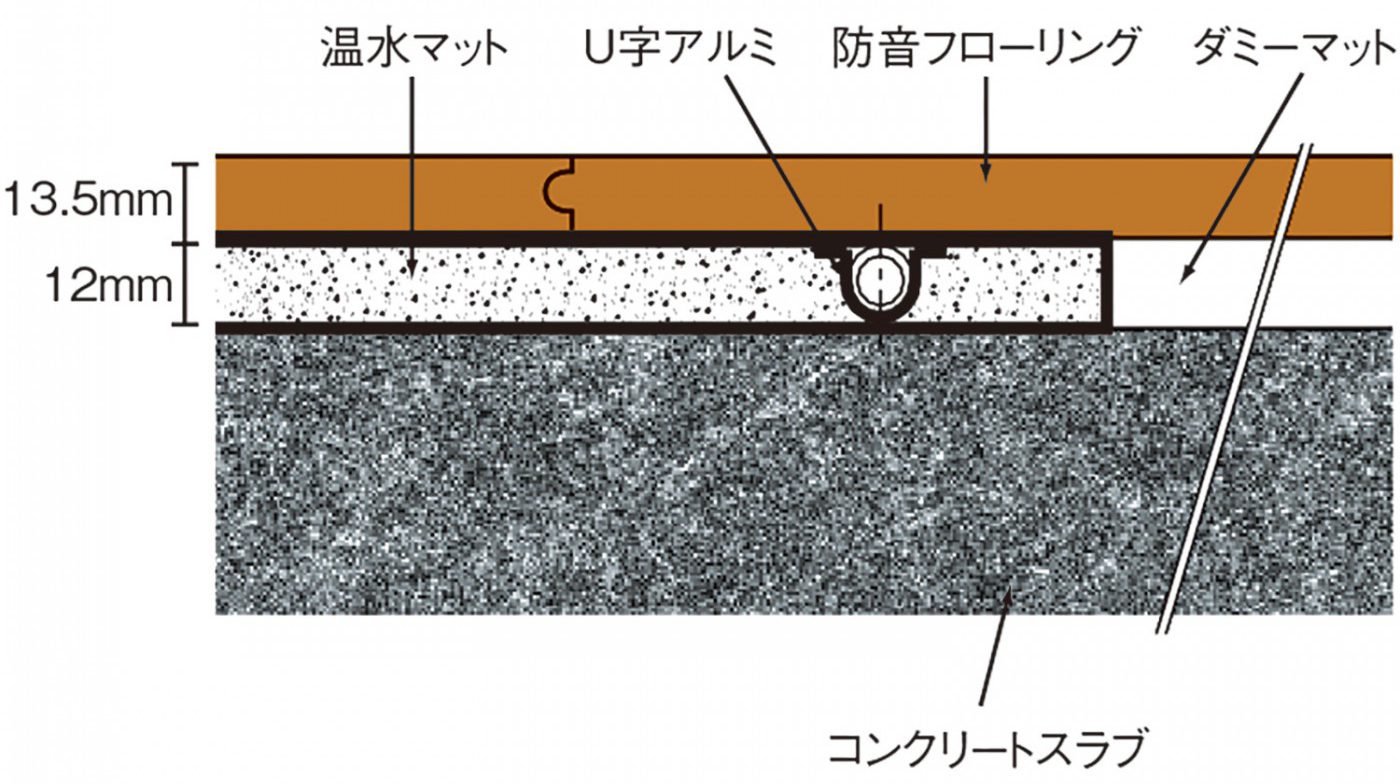

スラブへの直貼りを可能にした小根太なし仕様

一般的な小根太入りの温水式床暖房マットをスラブへ直貼りした場合、多湿や乾燥により小根太部が膨張収縮することでスラブとの間に隙間ができ、床鳴りの原因になる可能性があります。一方でエクセルソーレ®小根太なしは、商品名の通り小根太がありませんので、膨張収縮や乾燥の心配がなく、安心してスラブに直貼りすることが可能です。よって、直床タイプのマンションには小根太のない「エクセルソーレ®小根太なし(品番:KNS-HC)」をオススメします。

ラインナップは定型18種類+特注6種類

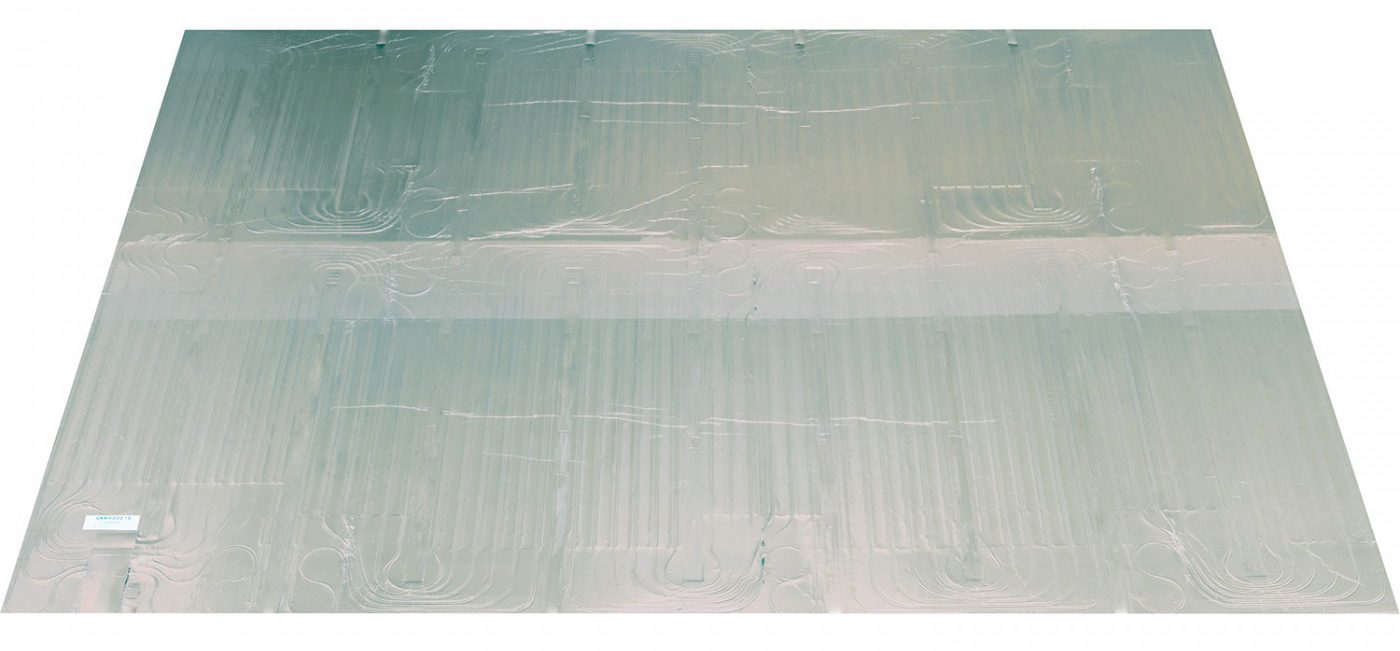

「エクセルソーレ®小根太なし(品番:KNS2433S-HC)」受注生産品のため納期約2週間頂戴します。

定型18種類と豊富なラインナップを誇る「エクセルソーレ®小根太なし(品番:KNS-HC)」は、様々な居室形状に合わせた敷設が可能です。ベストパーツでは「敷設図面作成サービス」も行っておりますので、是非ともご活用ください。

番号 品番 サイズ 保有水量(ℓ) 推奨流量(ℓ/min) 流体抵抗(kPa) 投入熱量(W) 基準/枚
1 KNS2433S-HC 3288×2424×12 5.4 2.3 20 1075 ¥47,900
2 KNS2727S-HC 2682×2424×12 4.9 2.3 19 987 ¥46,900
3 KNS2430S-HC 2985×2424×12 4.9 2.3 19 976 ¥46,000
4 KNS2130S-HC 2985×2121×12 4.4 1.7 37 888 ¥41,300
5 KNS2424S-HC 2379×2424×12 3.9 1.7 34 809 ¥39,400
6 KNS2127S-HC 2682×2121×12 4.0 1.7 34 798 ¥38,900
7 KNS1830S-HC 2985×1818×12 3.5 1.7 32 761 ¥37,500
8 KNS2124S-HC 2379×2121×12 3.5 1.7 29 708 ¥35,200
9 KNS1827S-HC 2672×1818×12 3.1 1.7 29 684 ¥34,800
10 KNS1530S-HC 2985×1515×12 3.0 1.7 27 634 ¥32,900
11 KNS1824S-HC 2379×1818×12 2.8 1.7 26 607 ¥31,900
12 KNS1524S-HC 2379×1515×12 2.4 1.7 21 506 ¥28,700
13 KNS1818S-HC 1773×1818×12 2.1 1.7 19 452 ¥26,300
14 KNS1809C-HC 864×1818×12 1.0 1.7 10 220 ¥21,200
15 KNS2406C-HC 561×2424×12 0.9 0.8 33 226 ¥18,800
16 KNS2106C-HC 561×2121×12 0.8 0.8 28 198 ¥16,900
17 KNS1806C-HC 561×1818×12 0.7 0.8 25 170 ¥16,400
18 KNS0909S-HC 864×909×12 0.5 0.8 18 131 ¥15,500
19 KNS-BXAK-HC BXの範囲 特注サイズの範囲は、下の表でご確認ください。 ¥20,200
20 KNS-CXAK-HC CXの範囲 ¥24,400
21 KNS-DXAK-HC DXの範囲 ¥34,300
22 KNS-EXAK-HC EXの範囲 ¥42,700
23 KNS-EYAK-HC EYの範囲 ¥51,700
24 KNS-FXAK-HC FXの範囲 ¥61,000

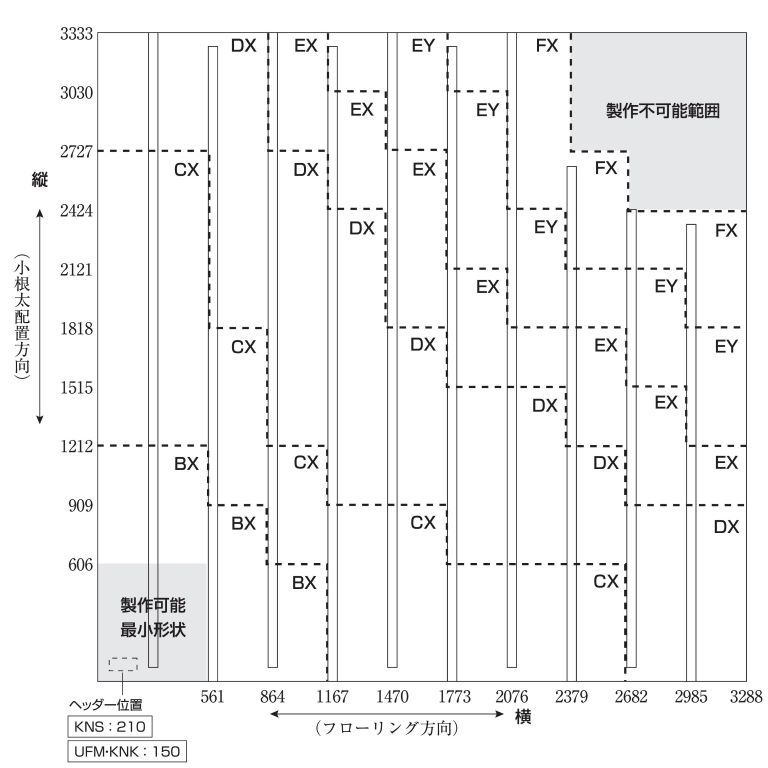

特注サイズの範囲

左下の0点を起点とし、カット面に沿って寸法を記入してください。KNSタイプのヘッダー位置は左端から210㎜となります。また、特注サイズは受注生産となる為、納期約2週間頂戴しております。

まとめ

2018年から始まった集合住宅向けZEH支援事業ですが、集合住宅特有の問題(設置スペースの制限等)から、なかなか普及促進しないのが実情です。一方で大手ゼネコン様が中心となり、ZEH-Mの要件を満たしやすい冷暖房システムも開発されています。「エクセルソーレ®小根太なし(品番:KNS-HC)」は、そんなシステムにフィットするスラブ直貼りが可能な温水式床暖房マットです。低温出湯で高効率を実現するヒートポンプ温水暖房機とは特に相性が良いので、集合物件でZEHを取り入れる際にはご検討いただきたい逸品です。

ベストパーツオンラインショップ

  • シェア
  • twitter
The following two tabs change content below.
佐々木 克仁

佐々木 克仁

2001年ベストパーツ株式会社(旧東北綜合器材株式会社)入社。2002年より営業職。分類は給水給湯を担当。1976年生まれ。
