混合水栓のヨコ配管を可能にする「混合水栓用エルボボックス」
タテ配管に加えヨコ配管、さらに連続ヨコ配管が可能
混合水栓用のボックスカバーといえばタテ配管が一般的ですが、「混合水栓用エルボボックス(品番:RMPZEBW-20M)」はヨコ配管の施工を可能にします。さらに、連続ヨコ配管であっても美しくカバーできる点も見逃せません。
施工方法による付属品の使い分け方

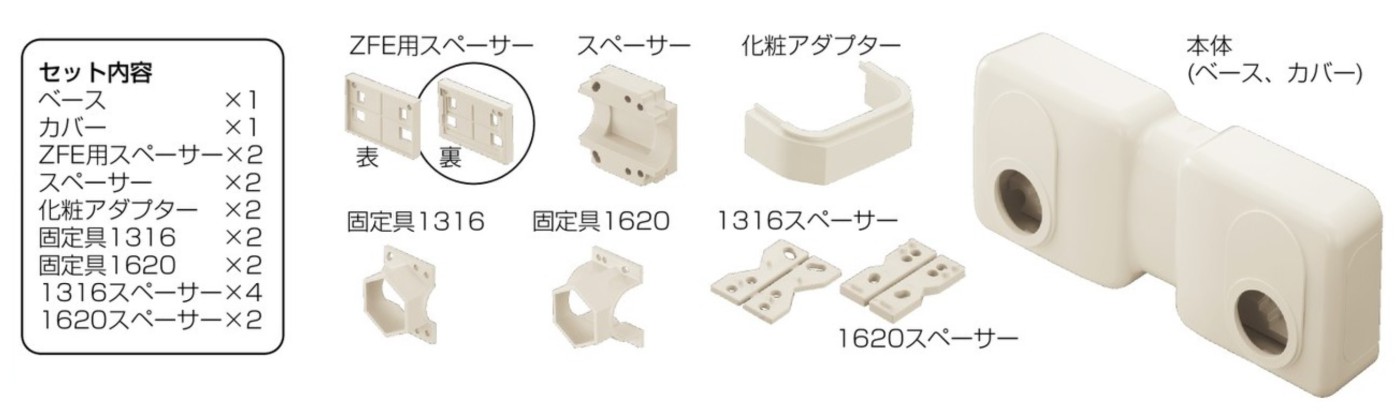

「混合水栓用エルボボックス(品番:RMPZEBW-20M)」には、たくさんの付属品が同梱されてくるので使い方が分からないという問い合わせが寄せられます。施工方法によって使用する付属品が変わりますので、いくつかのパターンをご紹介します。
品番 | 適合モールサイズ | 適合管 |
RMPZEBW-20M | 20 | 架橋ポリエチレン管、VP管、HT管 |
タテ配管&架橋ポリエチレン管

図1
「座付給水栓エルボ(品番:SLZEBW-13A15)」を使用する場合は付属品を使用しなくても取り付けることができます。しかし、未来工業のZFE継手(座付水栓エルボ 左右上背面取付用)を使用する場合は、付属のZFEスペーサーが必要です。ZFEスペーサーには表裏がありますが、ZFE継手を使用する際は「表側」に取り付けてください。
タテ配管&塩ビ管

図2
塩ビ管でタテ配管をする場合は、使用する付属品が複雑になりますので下図をご参考ください。
●「混合水栓用エルボボックス(品番:RMPZEBW-20M)」の向かって「左側」から引き込む場合
給水栓エルボ 組み合わせ | 使用付属品 | ||
給湯側(HT管) | 給水側(VP管) | 給湯側 | 給水側 |
13A | 13A | スペーサー、固定具1316、 1316スペーサー |
スペーサー、固定具1316 |
16A | 13A | 固定具1620 | スペーサー、固定具1316 |
20A | 13A | 固定具1620、1620スペーサー | スペーサー、固定具1316 |
13A | 16A | 施工不可 | |
16A | 16A | 固定具1620 | 固定具1620 |
20A | 16A | 固定具1620、1620スペーサー | 固定具1620 |
13A | 16A | 施工不可 | |
16A | 16A | 固定具1620 | 固定具1620 |
20A | 20A | 固定具1620、1620スペーサー | 固定具1620 |
●「混合水栓用エルボボックス(品番:RMPZEBW-20M)」の向かって「右側」から引き込む場合
給水栓エルボ 組み合わせ | 使用付属品 | ||
給湯側(HT管) | 給水側(VP管) | 給湯側 | 給水側 |
13A | 13A | スペーサー、固定具1316、 1316スペーサー |
スペーサー、固定具1316 |
16A | 13A | 施工不可 | |
20A | 13A | 施工不可 | |
13A | 16A | スペーサー、固定具1316、1316スペーサー | 固定具1620 |
16A | 16A | 固定具1620 | 固定具1620 |
20A | 16A | 固定具1620、1620スペーサー | 固定具1620 |
13A | 20A | スペーサー、固定具1316、 1316スペーサー |
固定具1620 |
16A | 20A | 固定具1620 | 固定具1620 |
20A | 20A | 固定具1620、1620スペーサー | 固定具1620 |
ヨコ配管(架橋ポリエチレン管のみ)

図3
ヨコ配管は架橋ポリエチレン管のみ対応しています。その為、付属品はタテ配管と同じで「座付給水栓エルボ(品番:SLZEBW-13A15)」の場合は付属品は使用せず、未来工業のZFE継手(座付水栓エルボ 左右上背面取付用)を使用する場合は、ZFEスペーサーの「表側」に取り付けてください。
連続ヨコ配管&架橋ポリエチレン管

図4
架橋ポリエチレン管を使用して連続ヨコ配管を行う場合は、「座付給水栓チーズ(品番:STZRM3-13A15)」と組み合わせて使用してください。この場合必要になる付属品はスペーサーのみです。
連続ヨコ配管&塩ビ管

図5
給水栓エルボ 組み合わせ | 使用付属品 | ||
給湯側(HT管) | 給水側(VP管) | 給湯側 | 給水側 |
13A | 13A | スペーサー、固定具1316、 1316スペーサー |
スペーサー、固定具1316 |
13A | 16A | スペーサー、固定具1316、 1316スペーサー |
スペーサー、固定具1316、 1316スペーサー |
一緒に使用したいペアモール

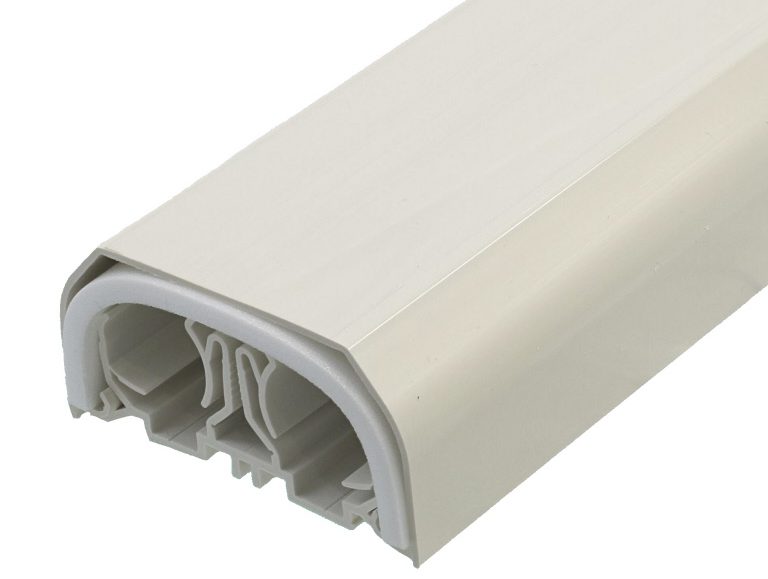

「ペアモール(品番:RMP-20M)」はパイプ外径21.5mm~28mmに対応しています。モール内部には5mmの保温材が付いているので断熱性を高めるだけではなく、モール表面の結露リスクを低減するので、屋外はもちろん屋内での使用も安心できます。配管はベースにはめ込むだけなので、パイプホルダーなどを取付ける手間が削減できます。カバー部とベース部の爪を外せば容易に着脱ができるのでメンテナンスがカンタンです。
まとめ
混合水栓用のボックスカバーといえばタテ配管が一般的ですが、「混合水栓用エルボボックス(品番:RMPZEBW-20M)」はヨコ配管の施工を可能にします。その為、付属品が多いので使い方が分からないとお問い合せを受けることがありますが、本記事をご参考にしていただける幸いです。
