給湯器入替えの新常識!スペース確保と配管接続の悩みを解決する逆止弁付ボールバルブの選び方

給湯器の交換はしばしば、限られた配管スペースという難題に直面します。特にエコキュートやハイブリッド給湯器のような貯湯タンクを伴う場合、この問題はより顕著になります。本記事では、このようなスペース制約を解決するための効果的な解決策として、「逆止弁付ボールバルブ」の利用について詳しくご紹介します。

ベストパーツオンラインショップ

多様な配管に対応可能:異種配管接続対応の逆止弁付ボールバルブ

給湯機器の交換において、既存配管の活用は避けられない課題です。配管を一からやり直す選択肢が実質的にない中、逆止弁付ボールバルブがその解決策として役立ちます。このバルブは、その名が示す通り逆流を防止する機能に加え、異種配管継手を一体化した設計が特徴です。これにより、既存の配管システムに柔軟に対応し、給湯器交換作業の効率を大きく改善します。

既存配管の種類に応じた逆止弁付ボールバルブの選定方法

既存配管が塩ビ管(HIVP)、ライニング鋼管の場合、給湯能力をアップしようとすると配管スペースが足りず厄介です。この問題に対処するため、直接接続可能な逆止弁付ボールバルブの使用が有効です。これにより、配管に余裕を生み出すだけでなく、接続箇所の数を減らすことが可能となります。結果として、漏水のリスクを最小限に抑えつつ、施工時間の短縮にも寄与することができます。

HIVP管に直接取り付けられる逆止弁付ボールバルブ

給湯器への接続には、逆止弁付ボールバルブの袋ナット側を使用します。その後、HIVP側にVP専用接着剤を塗布し、既存の配管に差し込むだけで施工が完了します。この方法は、「CB7-タイプ逆止弁付ボールバルブHTMWS-タイプの給水栓ソケット」と比較して、配管に占めるスペースが少なく、作業時間も短縮されるため、効率的でスペースを節約できる施工が可能です。

ストレートタイプ

「HIVP用逆止弁付ボールバルブ(品番:CB26-2020M-S)」は1個より当日出荷します。

品番 HIVP Gねじ
CB26-1313M-S 13 1/2
CB26-1320M-S 13 3/4
CB26-2013M-S 20 1/2
CB26-2020M-S 20 3/4
取付けイメージ(ストレートタイプ)

図1:HIVPを直接接着できるから変換継手が不要です。

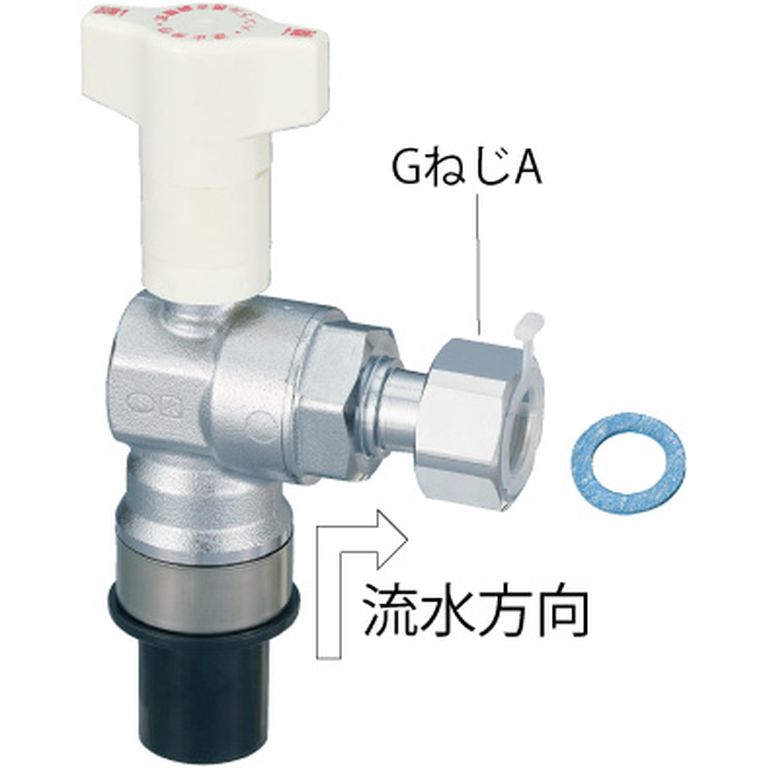

アングルタイプ

「HIVP用逆止弁付ボールバルブ(品番:CBL26-1313MS)」は1個から当日出荷します。

品番 HIVP GねじA
CBL26-1313MS 13 1/2
CBL26-1320MS 13 3/4
CBL26-2013MS 20 1/2
CBL26-2020MS 20 3/4
取付けイメージ(アングルタイプ)

図2:HIVPを直接接着できるから変換継手が不要です。

ライニング鋼管に直接取り付けられる逆止弁付ボールバルブ

給湯器の接続部はG型外ネジになっているため、ステン巻フレキを使用して、給湯器とライニング鋼管の壁からの出口の高さを調整してください。一方、ライニング鋼管側はコアが内蔵されたRc型のネジを備えているため、これを用いて直接給湯器に接続することが可能です。この直接接続により、よりスムーズで確実な施工が実現されます。

「ライニング鋼管用逆止弁付ボールバルブ(CB5-20-S)」は1個より当日出荷します。

品番 ライニング鋼管 ネジ(Rc)
CB5-13-S 1/2 1/2
CB5-20-S 3/4 3/4
取付けイメージ

図3:ライニング鋼管を直接接続できるから変換継手が不要です。

樹脂管に直接取り付けられる逆止弁付ボールバルブ

ステン巻フレキのナットなどのGねじはB側に接続します。A側は、ワンタッチ接続が可能なダブルロックジョイントを装備しており、簡単かつ迅速な接続が可能です。13Aサイズは架橋ポリエチレン管とポリブテン管に適合し、16Aおよび20Aサイズは架橋ポリエチレン管に特化しています。さらに、Rcねじタイプ袋ナットのGめねじタイプも選択肢として用意されており、これらのバリエーションにより、さまざまな配管条件に柔軟に対応することができます。

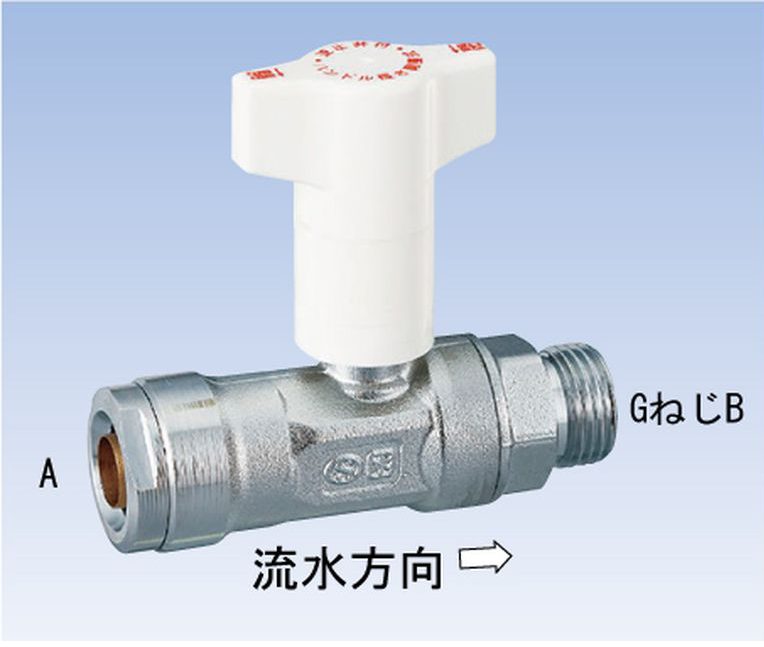

ストレートタイプ

品番 パイプA GねじB
CBW1-1313M-S 13A 1/2
CBW1-1320M-S 13A 3/4
CBW1A-1613MS 16A 1/2
CBW1A-1620MS 16A 3/4
CBW1A-2020MS 20A 3/4
取付けイメージ(ストレートタイプ)

図4:樹脂管を直接つなげられるので、樹脂管用継手が不要です。

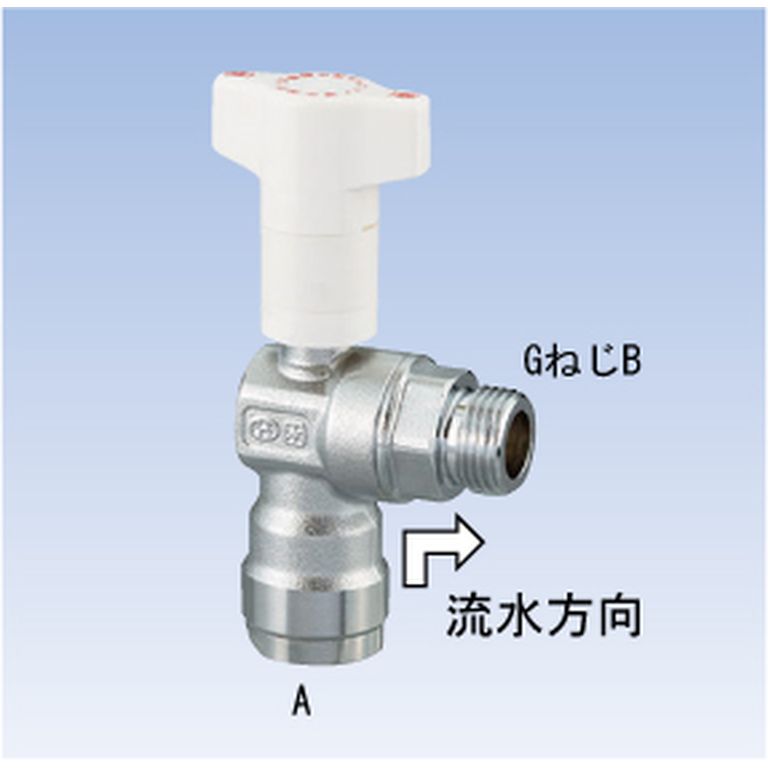

アングルタイプ

品番 パイプA GねじB
CBWL1-1313MS 13 1/2
CBWL1-1320MS 13 3/4
CBWL1A1613MS 20 1/2
CBWL1A1620MS 20 3/4
取付けイメージ(アングルタイプ)

図5:フレキ管で壁取出し位置を調整し、架橋ポリエチレン管と直接つなぎます。

まとめ

給湯機器の入替え工事では、限られた配管スペースの中で既存配管を有効活用することが一般的な課題です。このような状況で役立つのが、異種配管を簡単に接続できる『逆止弁付ボールバルブ』です。具体的には、ライニング鋼管には『ライニング鋼管用逆止弁付ボールバルブ』、HIVP管には『HIVP用逆止弁付ボールバルブ』、そして樹脂管には『樹脂管用逆止弁付ボールバルブ』を選ぶことを推奨します。これらの逆止弁付ボールバルブを使用することで、配管スペースを効果的に確保し、接続箇所の数を減らして漏水リスクと施工時間を最小限に抑えることが可能です。

※この記事は2020年9月1日に公開しましたが、樹脂管用逆止弁付ボールバルブを追記し、2024年1月11日に再公開しました。
