被覆鋼管とは、地中埋設配管において広く使用されるガス配管材料です。これは多くのガス配管工事の専門家にとって馴染み深い材料かもしれませんが、実際にはねじ込み時の防水処理やシール剤の選択に関して疑問を持つ方も少なくありません。この記事では、特にプロテリアル（旧日立金属）のPC継手を使用した被覆鋼管の施工時における重要なポイントに焦点を当て、その施工方法とベストプラクティスを分かりやすくご紹介します。

※ベストパーツオンラインでは、PC継手のねじ込み式のみ取扱いしておりますので、文中ではPC継手と記載してます。

被覆鋼管の基礎と正確な取付け方法

被覆鋼管は、JIS G 3452に準拠する配管用炭素鋼鋼管（一般に「黒管」と「白管」と呼ばれる）を基に作られています。これらの鋼管の外面には、耐久性の高い硬質塩化ビニルを接着剤を用いて被覆しています。なぜこのような被覆が必要かと言うと、通常の白管や黒管を地中に直接埋設すると、土壌中の水分によって腐食や金属の電食が起こりやすくなります。これを防ぐために、被覆鋼管が地中埋設用の配管材料として特別に開発されました。

同一メーカー製品での接続の重要性

一般的に、JIS規格に準拠した被覆鋼管はメーカーに関係なく接続可能です。しかし、実際には被覆の厚みや材質、使用するシール材の種類によって差異が生じることがあります。そのため、被覆鋼管と継手は同一メーカーの製品を使用することを推奨します。これにより、より高い互換性と安全性を確保することができます。特に、ベストパーツではプロテリアル（旧日立金属）のPC継手、キーロンのVI継手、日本継手（旧JFE）I-PLS継手など、15A、20A、25Aサイズの幅広い製品を取り扱い、受注当日出荷するサービスを提供しています。



プロテリアル（旧日立金属）PC継手の施工手順の詳細解説

国内で広く使われている被覆鋼管の中でも、プロテリアル（旧日立金属）のPC継手はその信頼性と品質で知られています。PC継手には「PCコーキングテープ方式」と「PCゴムリング方式」の2つのシール方式がありますが、本稿では汎用性の高い「PCコーキングテープ方式」に焦点を当てます。

①鋼管の切断・ねじ切り

被覆鋼管を適切な長さに切断し、JIS B 0203規格に準拠するテーパねじを施します。この工程には、小型で持ち運び可能な「パイプマシン25A（品番：F25A3）」を使用します。

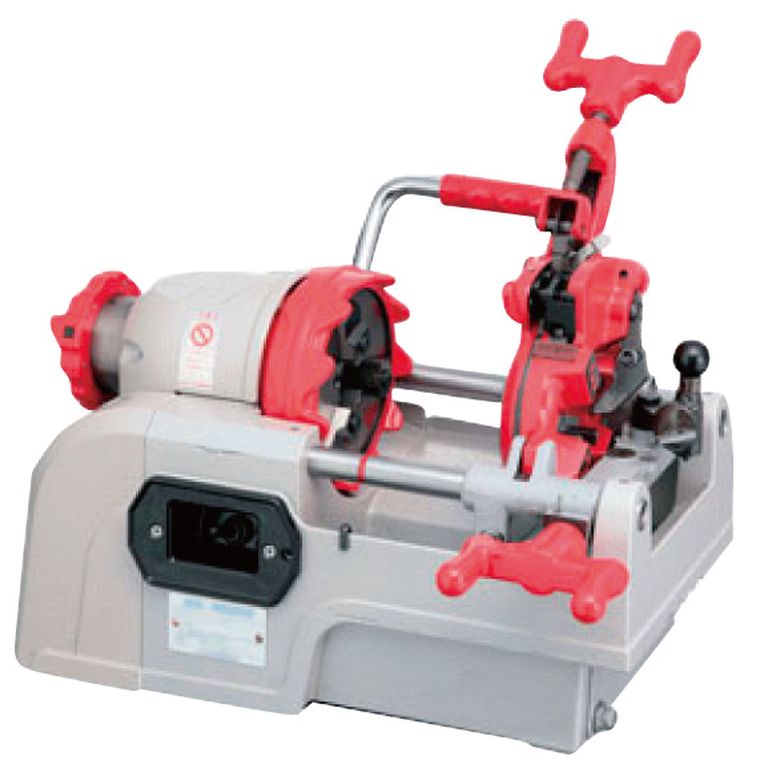

使用工具：「パイプマシン25A（品番：F25A3）」

品番	ねじ切り能力	寸法（W×Ｌ×Ｈ）	重量	基準価格/台
F25A3	1/4～1（8A～25A）	320×450×350mm	19.8kg	￥173,000

②鋼管と継手ねじ部の清掃

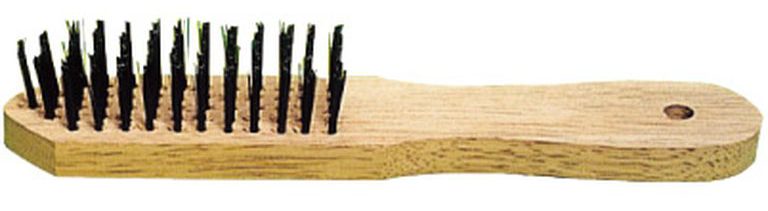

切断した鋼管と継手のねじ部に付着した切粉やホコリを「ワイヤブラシ（品番：H-5）」で丁寧に取り除きます。

使用工具：「ワイヤブラシ（品番：H-5）」



品番	行数	幅	植付	毛丈	線径	全長	基準価格/本
H-5	5列	40mm	95本	20mm	0.3mm	230mm	￥340

③鋼管に付いた油や汚れを拭き取る

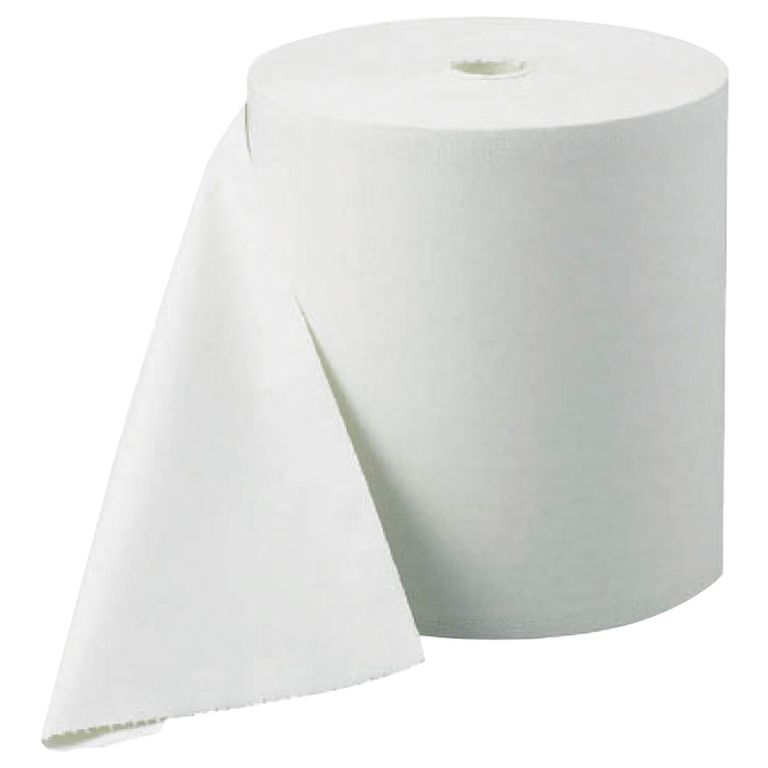

カットした鋼管の油や汚れは「ペーパーウエス（品番：TPW-150）」で拭き取ります。この4層構造のペーパーウェスは水分に強く、破れにくいのが特徴です。

使用部材：「ペーパーウエス（品番：TPW-150）」

品番	シートサイズ	シート枚数	基準価格/巻
TPW-150	248×300mm	500枚	￥2,930

④防水気密処理およびシール剤の塗布

「コーキングテープ（品番：PC-TAPE）」をねじ部に巻き付け、ガス配管用シール剤を塗布します。このステップでは、以下の資料を参考にしてテープの適切な長さと巻き付け位置を確認してください。

PCコーキングテープ巻き付け位置と長さ及び山数

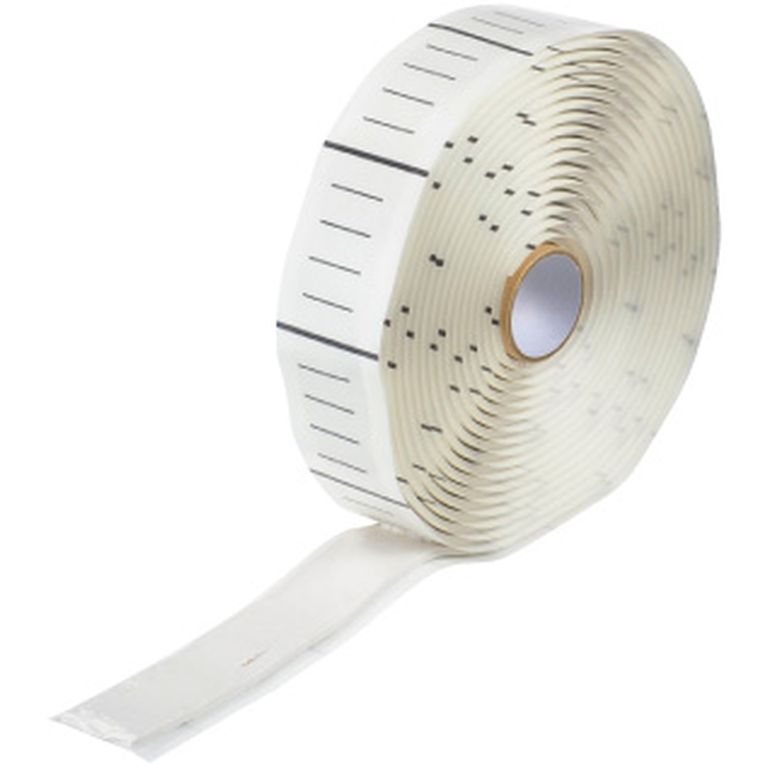

使用部材：「コーキングテープ（品番：PC-TAPE）」

品番	厚み	幅	全長	基準価格/巻
PC-TAPE	3.0mm	20.0mm	5.0ｍ	￥2,620

⑤ねじ込み締め付け

最初は手でねじ込み、その後「被覆鋼管用パイプレンチ」で指定されたトルクで締め付けます。
最初は手締め、その後「被覆鋼管用パイプレンチ」で指定されたトルクで締め付けを行います。はみ出した「コーキングテープ（品番：PC-TAPE）」を管と継手スリーブ端へ指で押さえつけます。

使用工具：被覆鋼管用パイプレンチ

⑥締め付け後の確認

コーキングテープが適切に充填され、PC継手の外面に割れや損傷がないことを確認します。

プロテリアル（旧日立金属）PC継手ラインナップ

プロテリアル（旧日立金属）のPC継手は、さまざまなタイプとサイズで提供され、それぞれの特定の用途に適しています。以下に、主要な製品をご紹介します。

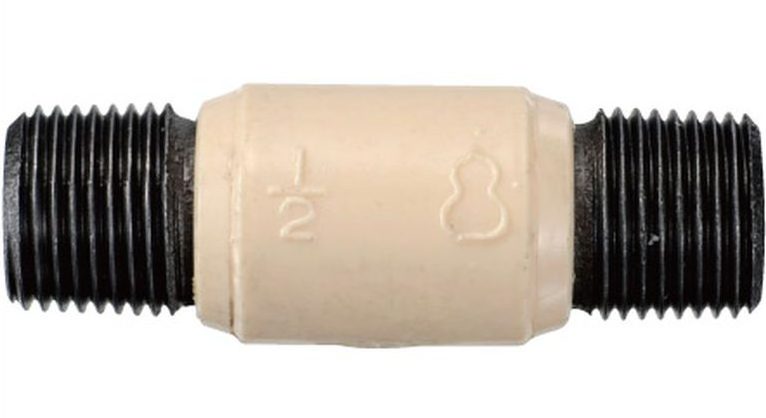

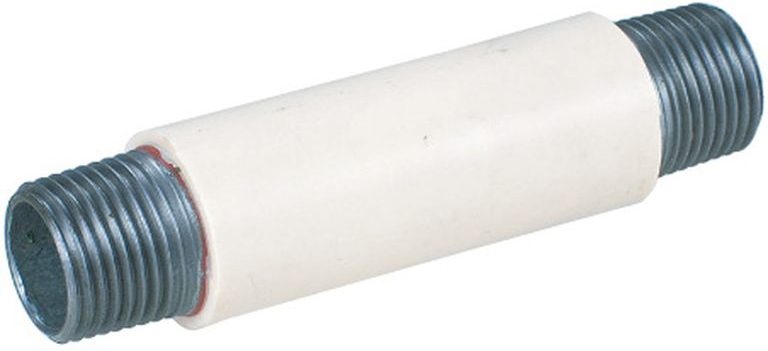

ニップル

品　番	ね　じ	全　長(mm)	基準価格
PCN-15	R1/2	75	￥490
PCN-20	R3/4	75	￥550
PCN-25	R1	95	￥680

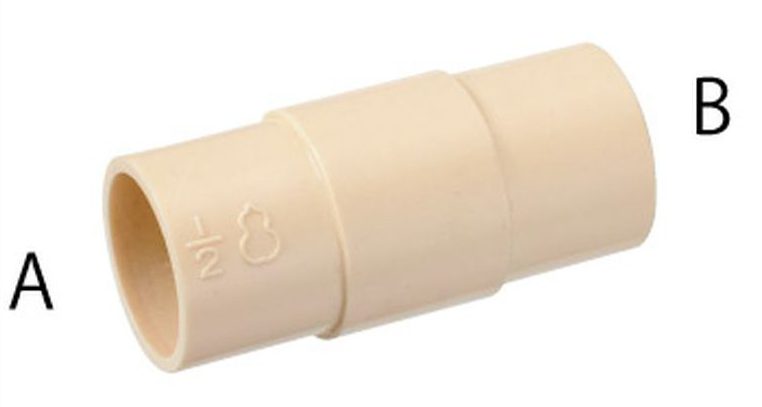

ソケット

品　番	ねじA	ねじＢ	基準価格
PCS-15	Rc1/2	Rc1/2	￥490
PCS-20	Rc3/4	Rc3/4	￥500
PCS-25	Rc1	Rc1	￥740
PCS-2015	Rc3/4	Rc1/2	￥700
PCS-2520	Rc1	Rc3/4	￥900

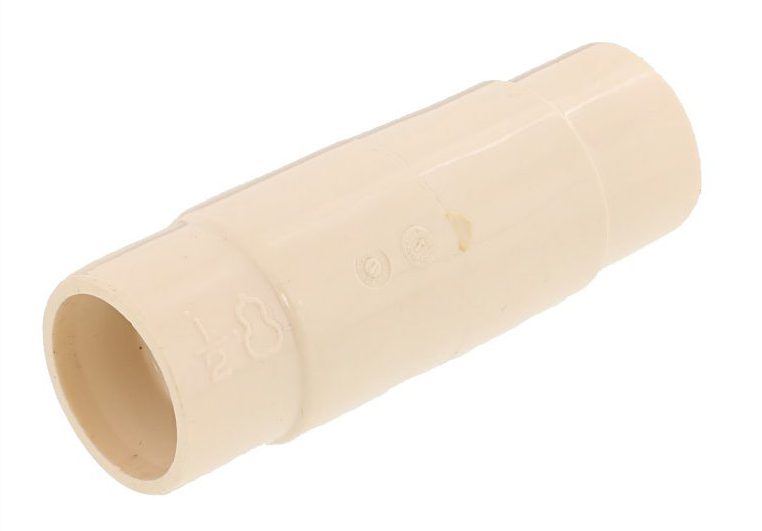

絶縁ソケット



品　番	ね　じ	基準価格
PCKZS-15	Rc1/2	￥2,550
PCKZS-20	Rc3/4	￥3,130
PCKZS-25	Rc1	￥3,890

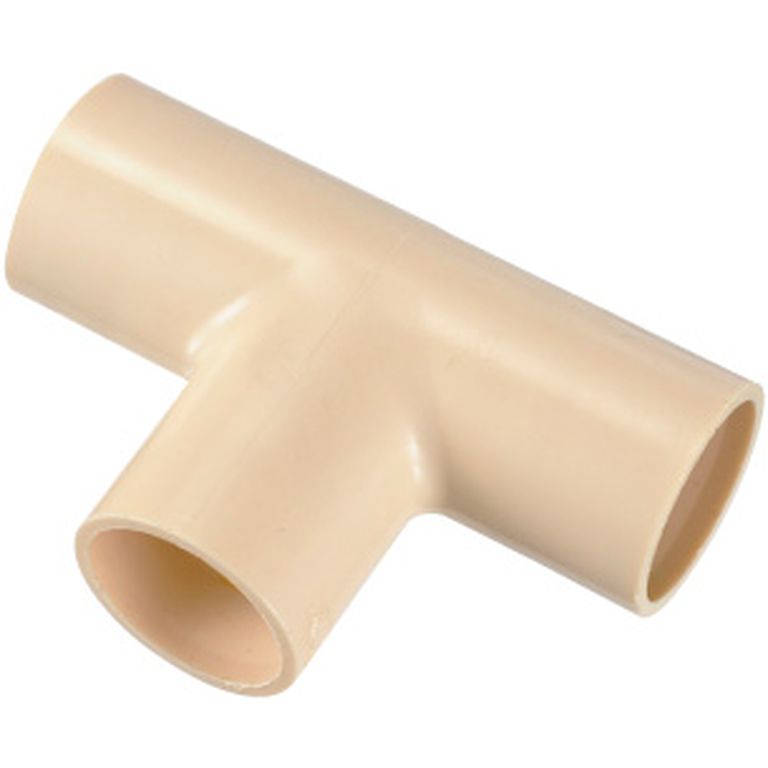

チーズ

品　番	ねじA	ねじＢ	基準価格
PCT-15	Rc1/2	Rc1/2	￥640
PCT-20	Rc3/4	Rc3/4	￥670
PCT-25	Rc1	Rc1	￥1,130
PCT-2015	Rc3/4	Rc1/2	￥820
PCT-2520	Rc1	Rc3/4	￥1,180

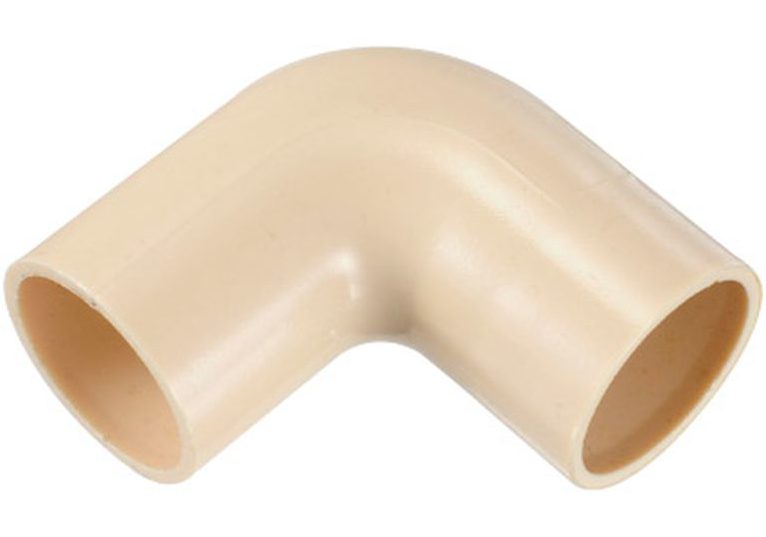

エルボ

品　番	ね　じ	基準価格
PCL90-15	Rc1/2	￥390
PCL90-20	Rc3/4	￥440
PCL90-25	Rc1	￥720

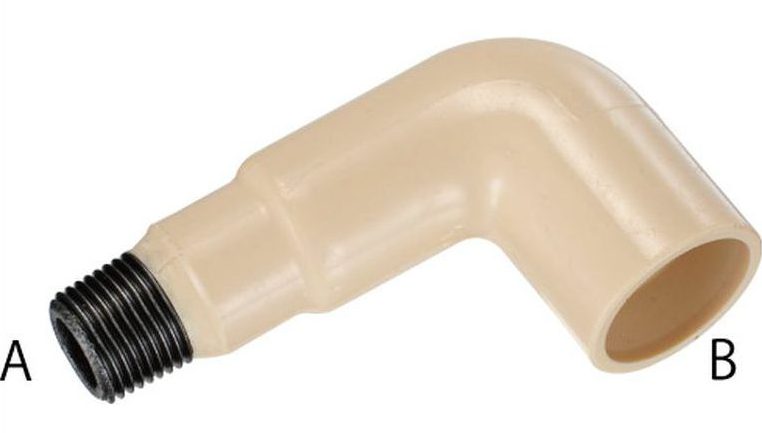

ストリートエルボ

品　番	ねじA	ねじＢ	基準価格
PCSL90-15	R1/2	Rc1/2	￥720
PCSL90-20	R3/4	Rc3/4	￥800
PCSL90-25	R1	Rc1	￥1,130

プラグ

品　番	ね　じ	基準価格
PCP-15	R1/2	￥350
PCP-20	R3/4	￥390
PCP-25	R1	￥630

まとめ

プロテリアル（旧日立金属）のPC継手を施工する際の主なポイントは、「防水気密処理およびシール剤の塗布」です。PC継手にはPCコーキングテープ方式とPCゴムリング方式の2種類がありますが、どちらの方式を採用する場合もガス配管用シール剤の使用が推奨されます。PCゴムリング方式においては、PCコーキングテープと併用する必要はありませんので、ご注意ください。このような適切な施工方法により、安全で信頼性の高いガス配管システムが実現されます。

※この記事は2022年2月25日に公開されましたが、校正し直し2023年12月19日に再度公開しました。
