【AU型ボールバルブ】とは？現場で選ばれる理由とAE型との違い

配管現場に入ると必ず目にする、オンダ製作所のボールバルブ。特に「AE型」と「AU型（ユーボール®）」は見た目がそっくりで、「どっちを使えばいいの？」と迷う担当者も多いはずです。実は、この2つ、「水の通り道の広さ（ボア径1/2サイズ：スタンダードボア、3/4サイズ：レデューストボア）」は同じです。「じゃあ、何が違うのか、その答えは、AU型の名前の由来でもある「省スペース・コンパクト」にあります。

【AU型（ユーボール®）】とは？

AU型（ユーボール®）を一言で表すと、「AE型の機能をそのままに、不要な箇所を削ぎ落としたコンパクトモデル」です。

ボア径（バルブ内部の穴の大きさ）がAE型と同じである以上、流体への抵抗や流量に差はありません。しかし、現場では「性能」と同じくらい「サイズ」が重要になります。

AU型のポイント

• ボディの全長（面間寸法）が短い： 狭い配管スペースでも、バルブが場所を取りません。

• 取回しの良さ： ボディは小型ですが、レンチを掛ける部分は平らな四角形状に加工されています。

例：AE1型とAU1型ボールバルブの寸法比較

AU型（ユーボール®）はコンパクトなボディが最大の特徴です。

AU型のラインナップと使用条件

使用条件

• 流体： 冷温水・不凍液・エアー（蒸気や薬品はNG）。
• 最高許容圧力： 1.0MPa。
• 温度範囲： -15℃〜100℃（凍結に注意）。

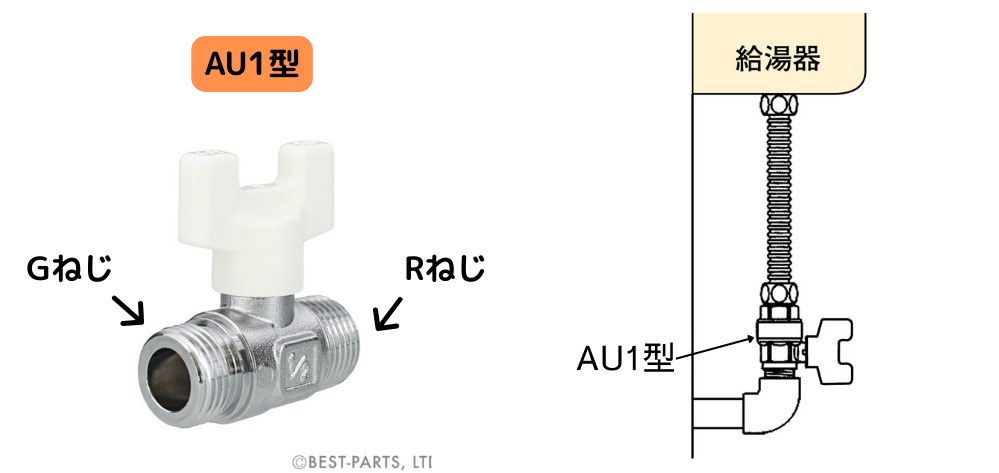

①AU1型：おねじ（R）×平行おねじ（G）

AU1型ボールバルブは1個から当日出荷いたします。

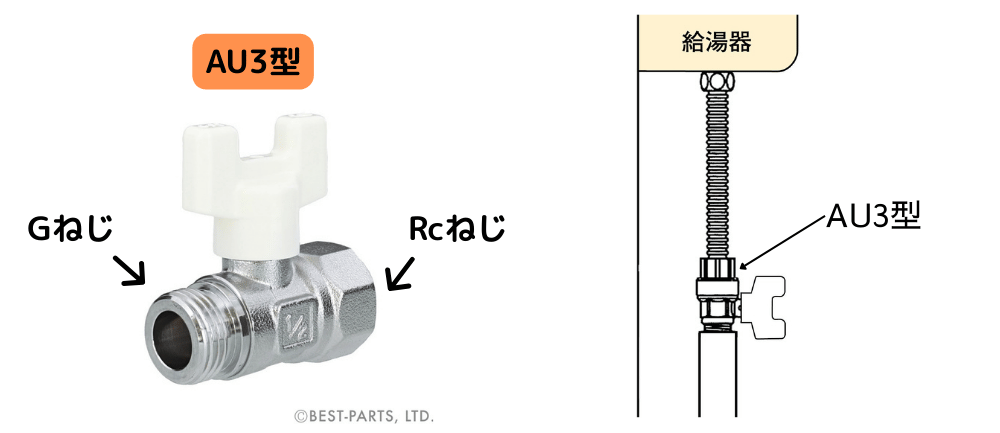

②AU3型：めねじ（Rc）×平行おねじ（G）

AU3型ボールバルブは1個から当日出荷いたします。

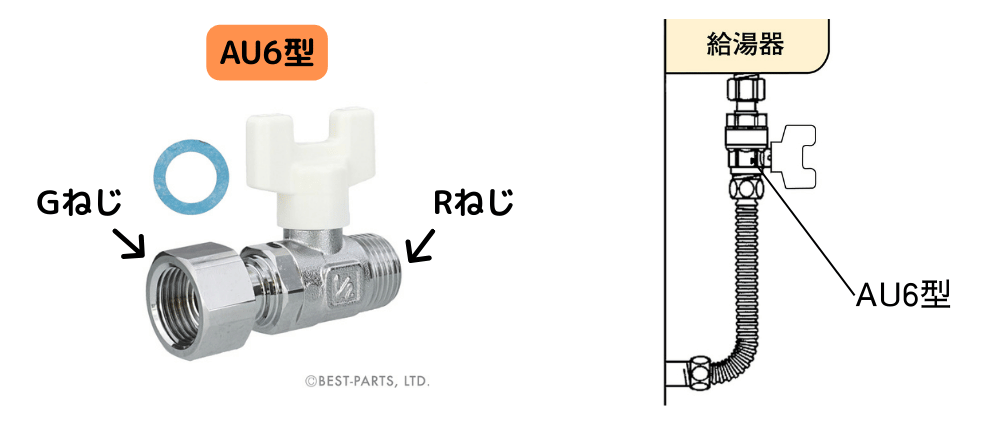

③AU6型：おねじ（R）×袋ナット付めねじ（G）

AU6型ボールバルブは1個から当日出荷いたします。

よくある質問（FAQ）

Q：AE型とAU型、どっちを在庫しておくべき？

A：汎用性が高いのはAE型ですが、最近の住宅設備は省スペース化が進んでいます。バルブに関しては「小（AU型）はどこでも使える」ため、AU型をメインに切り替える業者さんも増えています。

Q：ハンドルを交換するには？

A：ハンドルは標準／首長のほかに、白／青／オレンジの計6種類の展開があります。ただし、モデルチェンジにより、ハンドルを外した際の頭部形状が異なるため、交換時には注意が必要です。

Q：ハンドルはオレンジと青があるけど、意味はある？

A：ハンドルは同じですが、「オレンジ＝給湯」「青＝給水」と色分けすることで、後の点検時に迷わなくなります。

まとめ

オンダ製作所のAU型ボールバルブ（ユーボール®）は、AE型の信頼できるスペックはそのままに、「現場での扱いやすさ」を極めた進化形です。「AE型を使っていたけれど、もっと省スペースで配管したい」という方は、ぜひAU型を手に取ってみてください。弊社ではAU型ボールバルブ（ユーボール®）を各サイズ・バリエーション豊富に在庫しております。

現場の状況に合わせた最適な選定もお手伝いしますので、お気軽にご相談ください！
