エアコンの設置・交換を行う現場において、もっとも神経を使い、かつ時間を取られるのが「冷媒配管の接続工程」ではないでしょうか。「狭い点検口の中でフレア加工をするのが一苦労」、「火気厳禁の現場でロウ付けの手続きに数日待たされる」「ベテランと若手で施工品質に差が出て、ガス漏れが心配……」そんな現場の「困った」を解決するために生まれたのが、今回ご紹介する冷媒銅管用継手『ノンフレジョイント』です 。

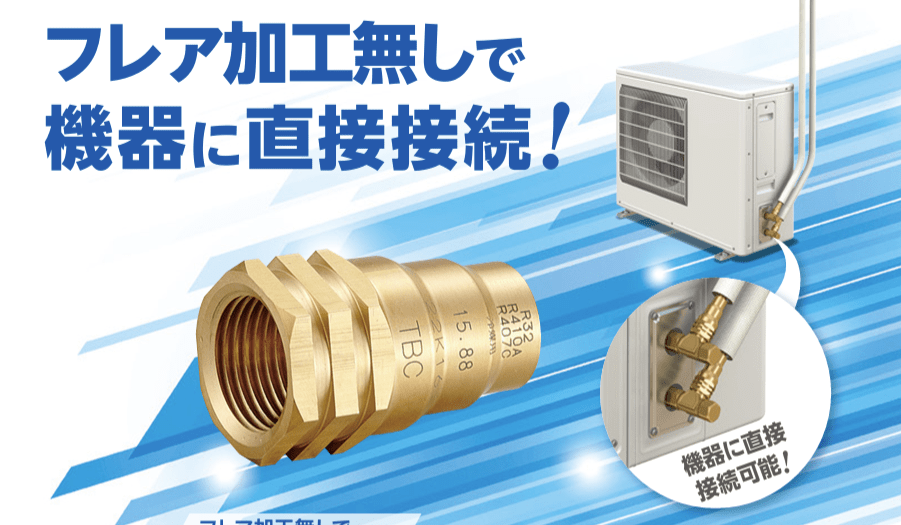

室外機のフレアオスに「直接接続」！圧倒的なメリット

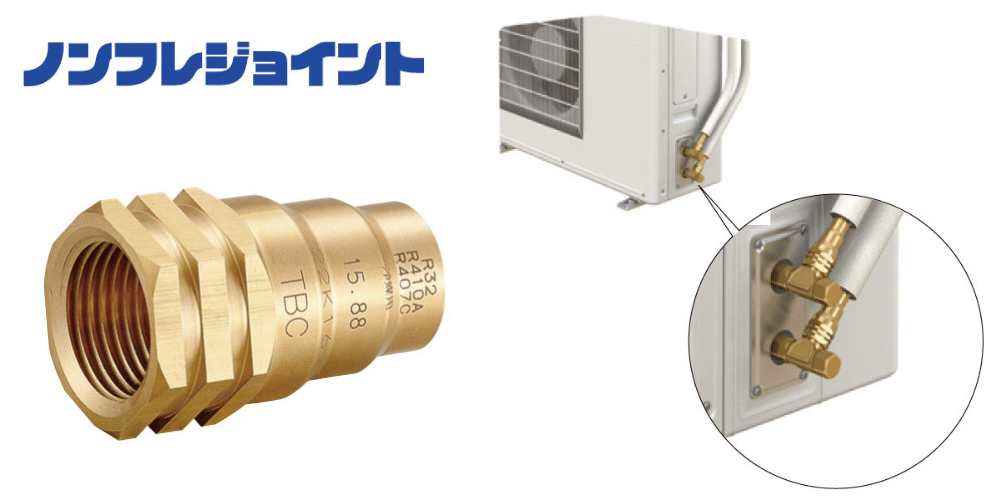

ノンフレジョイントの最大のアピールポイントは、室外機などのフレアオス部（接続おねじ）に、フレア加工なしでそのまま直接接続できるという点です 。人気のエフ-1シリーズのメス継手としてご認識ください。

• フレア加工・火気不要：銅管をフレア状に広げる手間が一切ありません 。専用工具で管端を整え、差し込むだけで接続が完了します 。

• 火気厳禁現場でも安心：ロウ付けが不要なため、火災リスクがなく、煩わしい火気使用届の手間も省けます 。

• 冷媒漏れリスクの低減：フレアの作り込み不足や、職人の熟練度による品質のバラツキを抑え、工事品質を安定させます 。

• 確かな対応スペック：対応冷媒はR32、R410A、R407C 。最高使用圧力は4.3MPa、冷媒温度はー40℃～130℃までカバーしています 。

【重要】プロの証「施工認定制度」とWEB講習について

ここで、プロとして絶対に知っておかなければならないルールがあります。 ノンフレジョイントは「誰でも買ってすぐに使える」という道具ではありません 。メーカーであるTBC（タブチ）では、「施工認定制度」を設けています 。施工にあたっては、必ず施工講習を受講し、認定された方が作業を行う必要があります 。

「講習なんて受ける時間がない……」という方も、現在はWEB上で受講が可能です 。スマホやPCから申し込めるため、移動時間や休憩時間を利用してアップデートが可能です。すでにエフ-1の講習会を受講されている方は、再履修は不要です！

▶講習をご希望の方は、お問い合わせフォームで「エフ-1の講習受講希望」とご入力の上、お知らせください。

商品ラインナップと主要スペック

ノンフレジョイントは5サイズをラインナップ。各サイズ、機器側のメーカーを問わず接続可能です 。

ノンフレジョイント（機器接続用）一覧

ノンフレジョイント（エフ-1）は、1個から当日出荷いたします。

機器接続側はUNFねじ、銅管側にはエフ-1の機構を搭載し、面取り・矯正した空調冷媒用銅管を差し込むだけです。

適合する銅管の条件

• 肉厚：6.35/9.52mmは0.8mm、12.7/15.88mmは1.0mm厚に対応。
• 質別：O材（なまし銅管）および1/2H材に対応しています。

※室内機・室外機に附属している既設の銅管には使用できない点にご注意ください 。

【実践】確実な施工のための重要ポイント

ノンフレジョイントの性能を100%引き出すには、丁寧な下準備が欠かせません。

1. 保温材の切除：銅管に縦キズを付けると漏れの原因になるため、必ず「円筒方向」に刃を入れます 。
2. 面取り・バリ取り（最重要！）：推奨の「リーマ」を使い、外面の面取りを「肉厚の半分程度」まで丁寧に行います 。これが甘いと挿入時に内部部品を傷つけます 。
3. 楕円矯正とマーキング：専用の「矯正工具」で管を真円に戻し 、専用の「標線ゲージ」で挿入深さを確認するための標線を2本入れます 。
4. 機器接続後の管挿入：先に継手本体を機器にトルクレンチで接続してから最後に管を奥まで挿入します 。

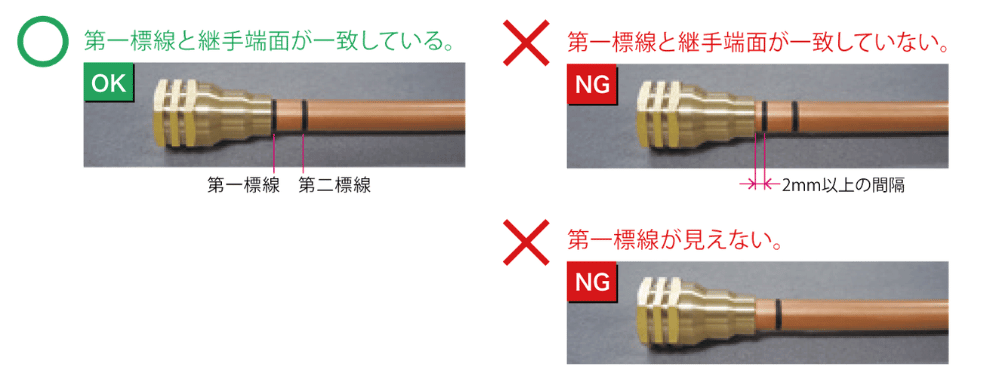

これはNG！！

• 第1標線が見えない：挿入しすぎやマーキングミスが疑われます。漏れのリスクがあるため、新品の継手でやり直してください 。
• 2mm以上の隙間がある：挿入不足です。さらに奥まで差し込んでください 。
• 軍手の使用禁止：繊維がシール部に付着すると漏れの原因になります 。
• 油や潤滑剤の塗布禁止：冷凍機油などを塗ると過度な締め付けを招き、継手が破損します 。

まとめ

現場の仕事は日々進化しています。室外機へ直接、フレア加工なしで接続できるノンフレジョイントは、現場の安全性と品質を高いレベルで安定させるための正当な「技術のアップデート」です。最新ツールを使いこなして高品質な施工を実現しましょう！

ベストパーツオンラインでは、エフ-1シリーズはもちろん、施工に欠かせない専用工具も取り扱っております。講習や製品に関するお問い合わせは、いつでもお気軽にどうぞ！
