給湯器施工の最適解！オンダ製作所「AE型ボールバルブ」全8形状の使い分け
佐藤 陽子
抜群の施工性「コンパクト設計」
AE型の特徴は、そのコンパクトさにあります。給湯器の下部は、給水・給湯管だけでなく、追いだき管やガス管が密集しています。一般的なボールバルブだと、ハンドルを全開・全閉にする際に隣の保温材や配管カバーに干渉してしまうことが多々あります。
しかし、AE型はボディ自体が小さく設計されており、省スペースで狭い配管カバー内でも干渉せず、スマートに収まります。また、ハンドル形状も指にかかりやすく、周囲にぶつかりにくい形状で操作性に優れています。使用流体温度は-15～100℃まで対応し、エコキュート配管にも使用可能です！

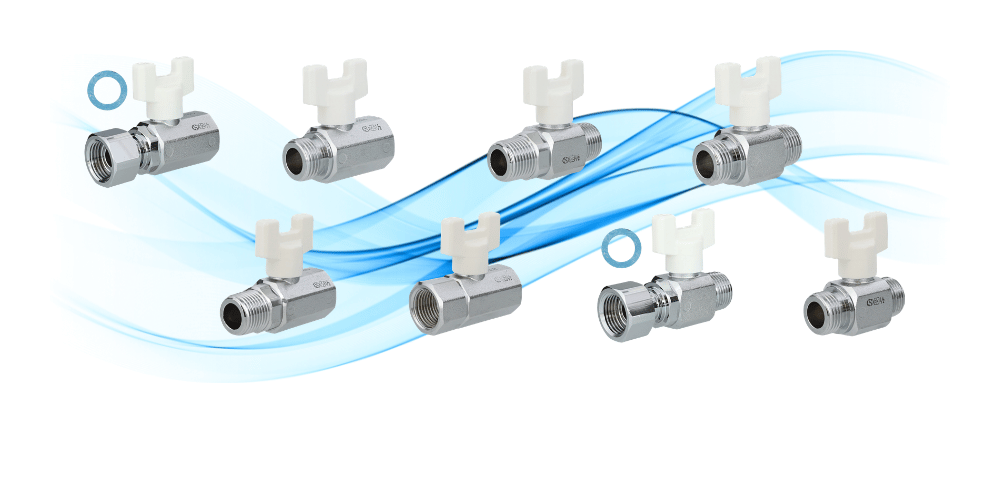

現場に合わせて選ぶ！AE型ボールバルブ 8つの形状ラインナップ
AE型が支持される最大の理由は、接続条件に合わせて最適な形状が選べる「引き出しの多さ」にあります。本稿ではAE型の中でも日水協登録品の主要な8つの形状（AE1〜AE7、AE11）について、施工現場での接続例と共にご紹介します。
① AE1型：おねじ（R）×平行おねじ（G）
給湯器本体の給水接続口（めねじ）にRねじをねじ込み、反対側（Gねじ）にフレキ管を接続して給湯器につなげることができます。
AE1型ボールバルブは1個から当日出荷いたします。
| 品番 | 呼び径 | 全長 |
| AE1-13M-S | R1/2×G1/2 | 54mm |
| AE1-20M-S | R3/4×G3/4 | 58mm |

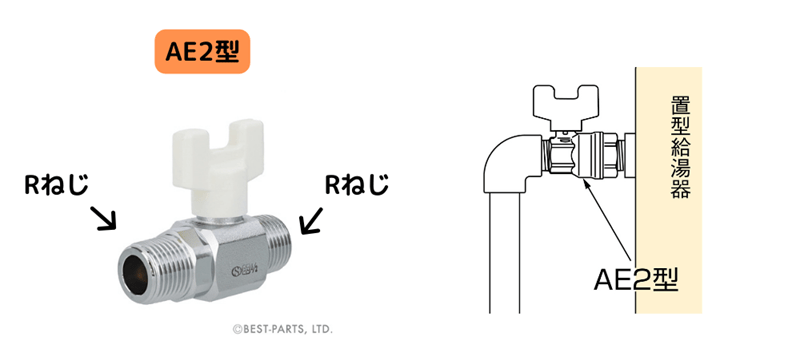

② AE2型：おねじ（R）×おねじ（R）
配管の途中にバルブを割り込ませる際に使用します。既設配管が鉄管や銅管で、給湯器がメスねじになっている場合に使用します。
AE2型ボールバルブは1個から当日出荷いたします。
| 品番 | 呼び径 | 全長 |
| R1/2×R1/2 | 63mm | |
| AE2-20M-S | R3/4×R3/4 | 65mm |

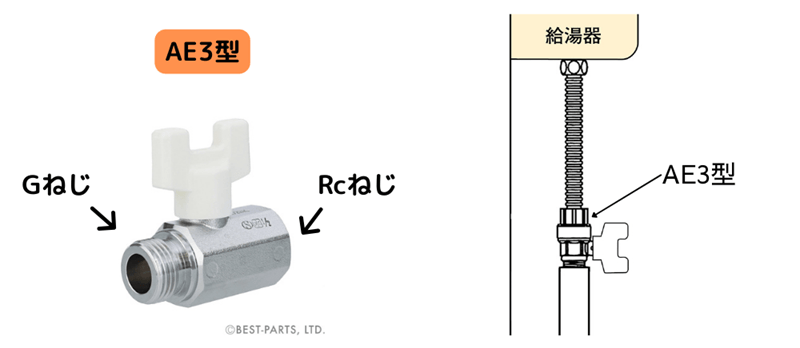

③ AE3型：めねじ（Rc）×平行おねじ（G）
AE1型のバリエーションで、配管がオスねじになっている場合に接続して、フレキ配管へ接続します。
AE3型ボールバルブは1個から当日出荷いたします。
| 品番 | 呼び径 | 全長 |
| Rc1/2×G1/2 | 55mm | |
| AE3-20M-S | Rc3/4×G3/4 | 60mm |

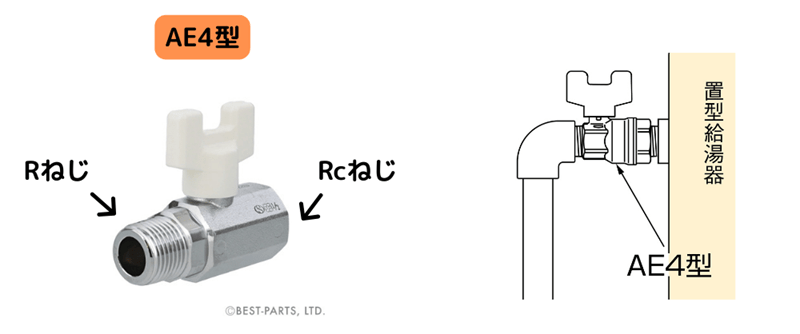

④ AE4型：めねじ（Rc）×おねじ（R）
既設配管がオスねじで来ていた場合に使用します。
AE4型ボールバルブは1個から当日出荷いたします。
| 品番 | 呼び径 | 全長 |
| Rc1/2×R1/2 | 64mm | |
| AE4-20M-S | Rc3/4×R3/4 | 67mm |

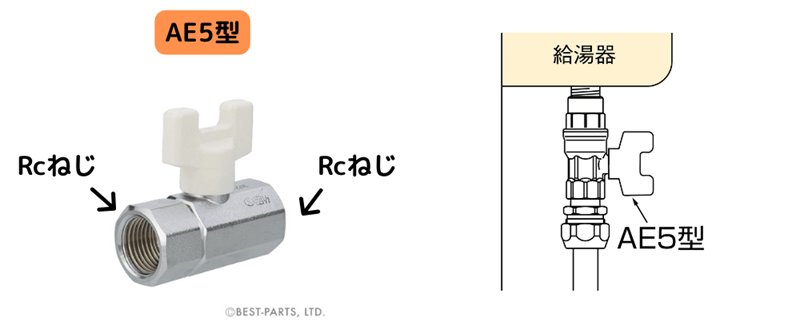

⑤ AE5型：めねじ（Rc）×自在めねじ（Rc）
片側が自在になっているため、配管接続後でも締め付けを容易に行うことができます。
AE5型ボールバルブは1個から当日出荷致します。
| 品番 | 呼び径 | 全長 |
| Rc1/2×Rc1/2自在 | 58mm | |
| AE5-20M-S | Rc3/4×Rc3/4自在 | 63mm |

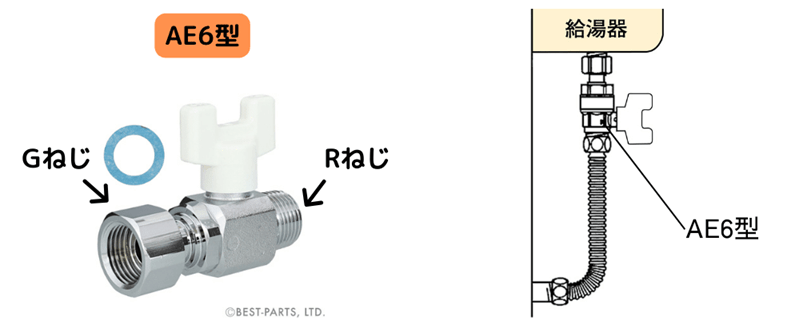

⑥ AE6型：おねじ（R）×袋ナット付めねじ（G）
給湯器の給水・給湯接続口に直接ナットで固定できるタイプです。パッキン付きでシールテープを巻く手間が省け、かつバルブの向きを自由に調整してから締め込めるため、施工スピードが格段に上がります。
AE6型ボールバルブは1個から当日出荷いたします。
| 品番 | 呼び径 | 全長 |
| R1/2×G1/2袋ナット | 63mm | |
| AE6-20M-S | R3/4×G3/4袋ナット | 66mm |

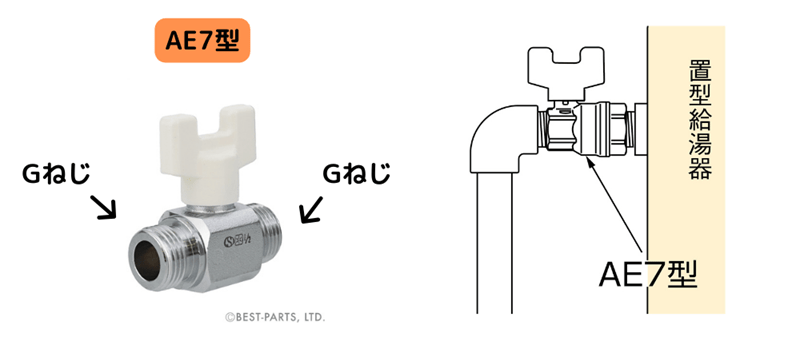

⑦ AE7型：平行おねじ（G）×平行おねじ（G）
AE1型のバリエーションで、配管がめねじになっている場合に接続して、給湯器やフレキ管へ接続します。
AE7型ボールバルブは1個から当日出荷いたします。
| 品番 | 呼び径 | 全長 |
| G1/2×G1/2 | 52mm |

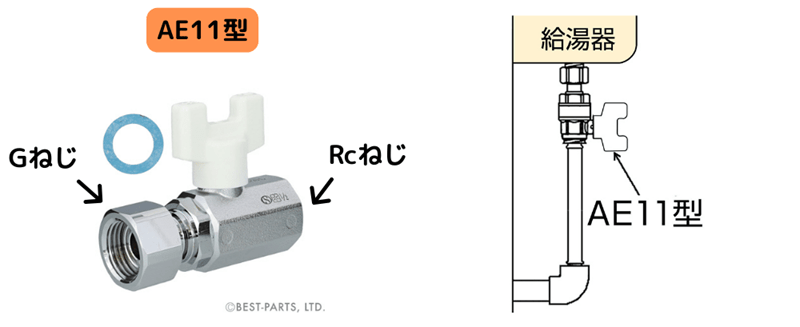

⑧ AE11型：めねじ（Rc）×袋ナット付めねじ（G）
AE6型と同様、ナット接続を活かしつつ、配管側がめねじ接続になる場合に選ばれます。リフォーム現場で、既存の配管を活かしつつバルブを新設する際などに非常に便利です。
AE11型ボールバルブは1個から当日出荷いたします。
| 品番 | 呼び径 | 全長 |
| Rc1/2×G1/2袋ナット | 64mm | |
| AE11-20M-S | Rc3/4×G3/4袋ナット | 68mm |

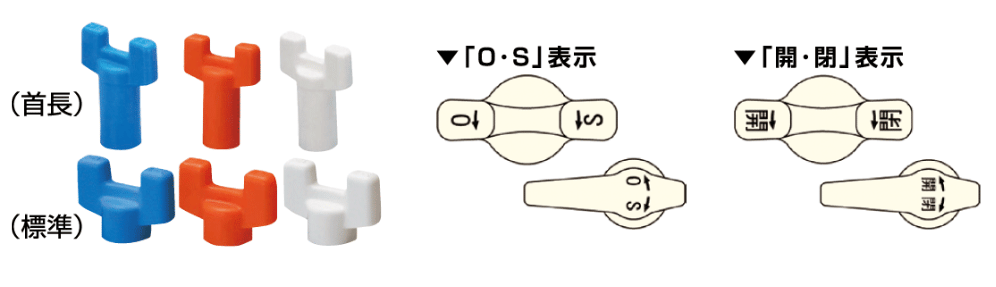

ハンドル形状の使い分け
蝶ハンドルはレバーの出っ張りがないため、配管カバーを被せる場合や、狭い隙間で配管が入り組んでいる場所に有効です。また、狭所で使用する際にはハンドルを首長形状のロングハンドルに交換することも可能です。ただし、ハンドルについては「開閉」表示と「OS」表示の2種類が存在するため、交換前に確認が必要です。
AE型ボールバルブ用ハンドル
まとめ
給湯器施工は、スピードと正確さ、そして施工後の安心が求められます。オンダ製作所のAE型ボールバルブは、狭所でも確実に収まるコンパクトさ、全8形状による「継手いらず」の接続バリエーション、プロが認める確かな止水性能と耐久性 を備えた、まさに現場の最適解です。この8形状のラインナップを知ることで、これまで「無理やり繋いでいた」箇所が驚くほどスマートに解決するかもしれません！
弊社では、AE型の各サイズから、レバー・蝶ハンドルの各タイプまで幅広く在庫を取り揃えております。「明日からの現場で使いたい」「1個から発注したい」といったご要望にも迅速に対応いたします！
▶逆止弁付きボールバルブのブログもご参照ください！
「給湯器入替えの新常識！スペース確保と配管接続の悩みを解決する逆止弁付ボールバルブの選び方」
