電気コンセントと並べて設置したい「壁埋込型ガスコンセント」

話題のガス衣類乾燥機を設置したいけれど、オール電化住宅のユーティリティにガス栓を取付けるのは勘弁してほしい。そんなユーザーには、電気コンセントと同じ意匠性を持つ「壁埋込型ガスコンセント」の提案をしてみましょう。

※この記事は2020年9月11日に公開したものですが、規格を追加して校正し直し2021年7月19日に再公開しました。

プレートの幅と色は電気コンセントと同じ

「壁埋込型ガスコンセント」なら、洗濯機用に設置されている「アース付ダブルコンセント絶縁枠(品番:WTF15324WK)」「コンセントプレート(3個用)(品番:WTF7003W)」と同色のコスモホワイトですから、意匠性を崩すことなく話題のガス衣類乾燥機を設置できます。

壁裏や床下の隠ぺい配管に適した「Lタイプ」

ガス管の接続部が90°回転する「可変型」が売れています!

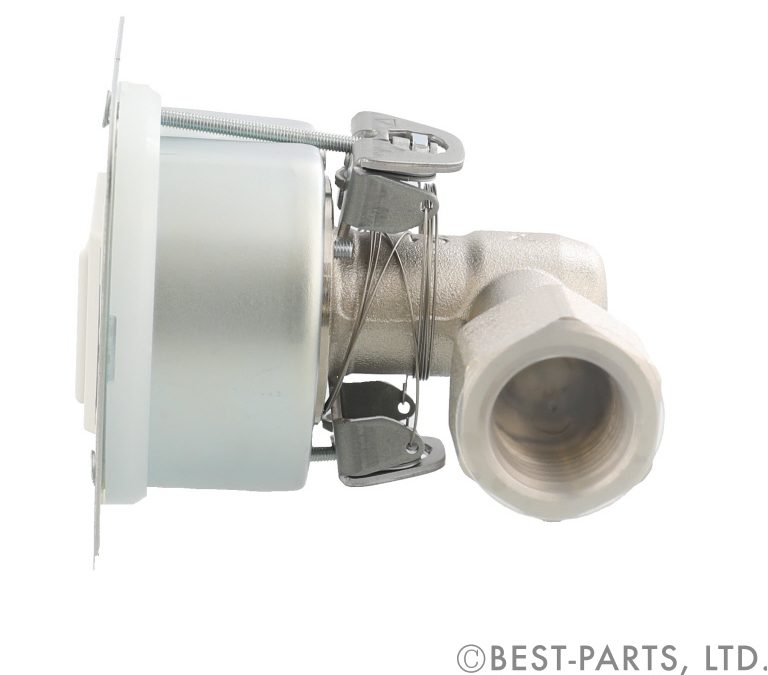

壁埋込可変型ガスコンセントで入口側がRc1/2の仕様

「LPガス用 壁埋込可変型ガスコンセント(品番:SG730B-15)」は、可変型の中で最も売れているRc1/2接続仕様

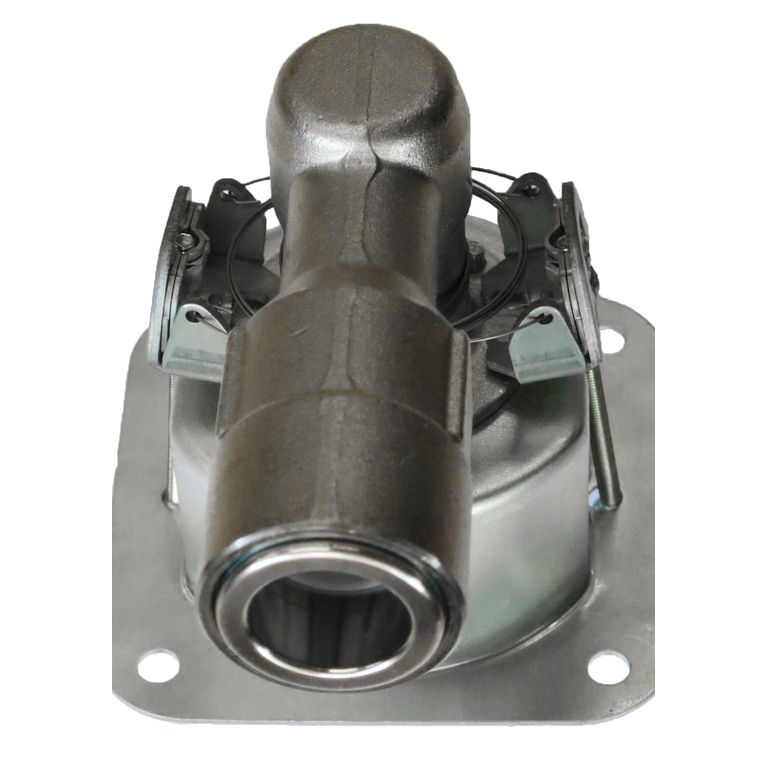

壁埋込可変型ガスコンセントで入口側がプッシュインパクト10Aの仕様

「壁埋込CS型ガスコンセント(LPガス用)(品番:SG730BQ-10)」は、可変型の接続口にプッシュインパクト機構を内蔵した新商品です。

ガス入口側接続部が90°回転する壁埋込可変型ガスコンセントは、狭い壁内で隠ぺい配管した「ガスフレキ(品番K15-30S-L)」の取り出し方向に合わせてガス入口側接続部を振ることができるため施工を容易にします。

LPガスなら入口側がRc1/2になっている「壁埋込CS型ガスコンセント(品番:SG730B-15)」「片ねじソケット(品番:FIS-1015L)」、都市ガスなら「壁埋込CS型ガスコンセント(品番:SG730B-12)

「片ねじソケット(品番:FIS-1015)」等を接続する施工方法が一般的です。

しかし、今日からは規格追加いたしました「壁埋込可変型ガスコンセント(品番:SG730BQ-10)」をオススメします。なぜなら、ガス入口側接続部にプッシュインパクト10A が内蔵されてますので、直接ガスフレキ10Aを差し込め施工時間を大幅に短縮できるうえ、万が一のガス漏れの恐れも極小化できるからです。ただしLPガス仕様しかございませんのでご注意ください。

品 番 ガス種 接続口径
入口側 出口側
SG730B-15 LPガス Rc1/2 コンセント
SG730BQ-10 LPガス プッシュインパクト(10A)
SG730B-12 都市ガス Rc1/2

製品を上下反転させれば、下右上左360°に配管を振ることができる!

図1:プレート左開きの配管を上・左方向に振ることも可能です。

標準設置では、「プレートが右開きで配管を下方向から右方向に90°振る」ことができますが、図1のように単純に上下反転させると「プレートが左開きで配管を上方向から左方向に90°振る」ことができます。更に、ケース固定ねじを外してガス栓本体に対してケースを回し付ければ、配管を360°任意の方向に振ったり、プレートの開きを左右どちらにでも変更できます。なお、プレート固定ねじの長さは5mmと短いのでねじを落とさないように注意して下さい。

施工方法は「バネ式固定」と「ビス固定」の2パターン

バネ式固定金具を使用して壁を挟み込む施工方法

φ60・φ65穴兼用で固定できるので、お手持ちの「ウッティングコアドリル(品番:PCWS-60R)」等で開口して下さい。なお、φ65で開口した場合は、必ず付属のスペーサーを使用してください。スペーサーの厚みは6mmです。内装材の厚みがスペーサーより薄いとはさみ込むことができなくなるので、その場合は必ずφ60で開口してください。

ねじを締めると固定金具が可動し、壁をガッチリはさみ込みます。ストレートタイプも共通仕様です。

薄い石膏ボードなど、強度に不安のある壁の場合は、「後付バックプレート(品番:BB-171B)」を壁の裏側に取付けて補強してください。

■壁内の必要な奥行寸法

内装材厚み 取付可能な奥行寸法
ガスフレキ10A ガスフレキ15A
φ60 φ65 φ60 φ65
0~10mm 75mm以上 78mm以上
11~15mm 75mm以上 85mm以上 78mm以上
16~20mm 85mm以上 75mm以上 95mm以上 85mm以上
21~25mm 90mm以上 80mm以上 100mm以上 90mm以上

Φ65で開口すると必要になるスペーサー(白)の厚みは6mmなので、内装材の厚みは7mm以上なければ固定することができません。

四隅をビスで固定する施工方法

四隅を皿ねじ(φ3.1)で固定して下さい。

厚みのある壁や、内装材が木材の場合は、皿ねじで固定することも可能です。「インパクトドライバー」で締付固定して下さい。ねじ部はプレートで隠れますので美観も損ねません。

外壁を貫通する配管なら「ストレートタイプ」

鉄管でもガスフレキでも対応できるねじタイプの「CS型」

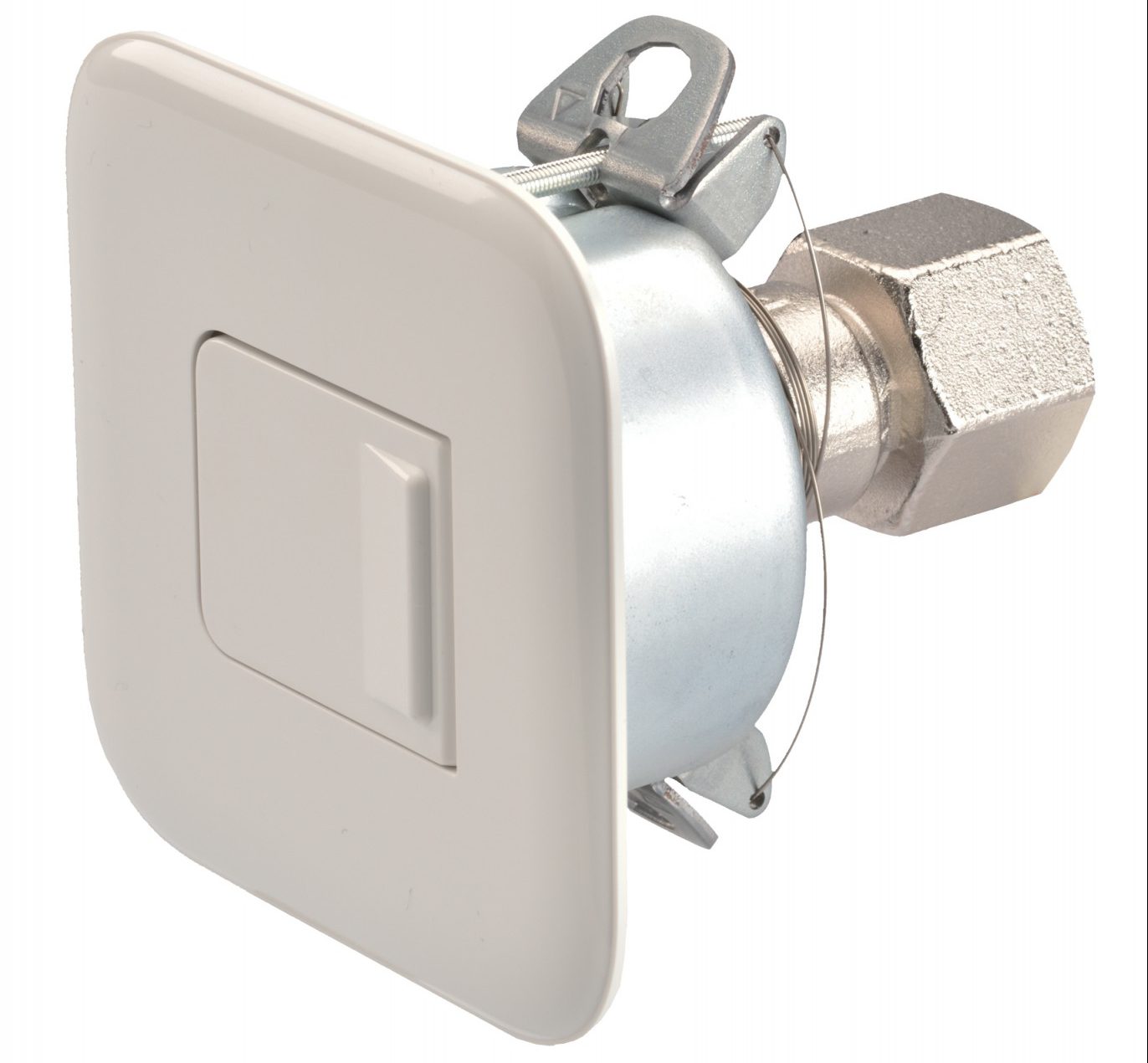

「LPガス用 壁埋込スリーブ型ガスコンセント(品番:SG710B-10)」は当日出荷です!

ガス入口側がRc1/2ですので、ガス管の場合は「白ニップル(品番WN-1550)」等、ガスフレキの場合はLPガスなら「片ねじソケット(品番:FIS-1515L)」等、都市ガスの場合は「都市ガス用片ねじソケット(品番:FIS-1515)」等を使用して配管してください。

品 番 ガス種 接続口径
入口側 出口側
SG710B-10 LPガス Rc1/2 コンセント
SG710B-12 都市ガス Rc1/2 コンセント

ガスフレキなら「フレキ継手付壁埋込スリーブ型ガスコンセント」がオススメ

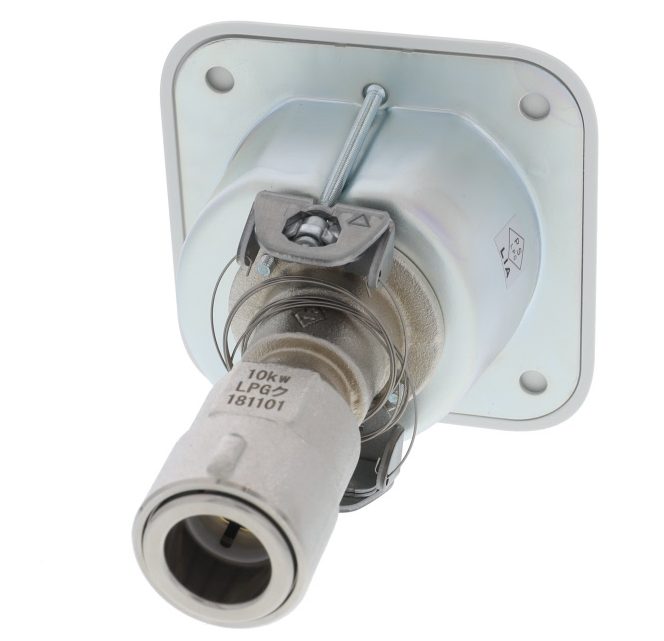

10Aのガスフレキが直接接続できる「LPガス用 フレキ継手付壁貫通型ガスコンセント(品番:SG710BQ-10)」

外壁から「ガスフレキ(テクノフレックス)(品番:TR10-30S-L)」を引き込むだけで接続できる作業性に優れた仕様です。継手の数も減らせるのでガス漏れのリスクも軽減できます。

品 番 ガス種 接続口径
入口側 出口側
SG710BQ-10 LPガス プッシュインパクト(10A) コンセント
SG710BQD-10 プッシュインパクト(15A)

まとめ

ガス衣類乾燥機を設置したいユーザーが増えていますが、ユーティリティにガス栓が露出するのは嫌われます。そこで電気コンセントと同じ意匠性を持つ「壁埋込型ガスコンセント」をお使いいただければ、オール電化ユーザーにもきっと喜ばれます。なお、規格追加したガスフレキを直接接続できる「壁埋込可変型ガスコンセント(品番:SG730BQ-10)」はL型でプッシュインパクト10Aが装着されますので狭所での設置作業に最適です。
