排水管の曲げ角度と高低をフレキシブルに調整できる「アキレスジョイント」。いまだに仮設用かと聞かれますが、実は発売から30年以上も経過している実績十分の排水管。本稿では、配管どうしを接続するものから、便器排水専用のものまで、排水管の施工を超カンタンする「アキレスジョイント」をご紹介いたします。

軟質素材でジャバラ形状だから自由度が高い

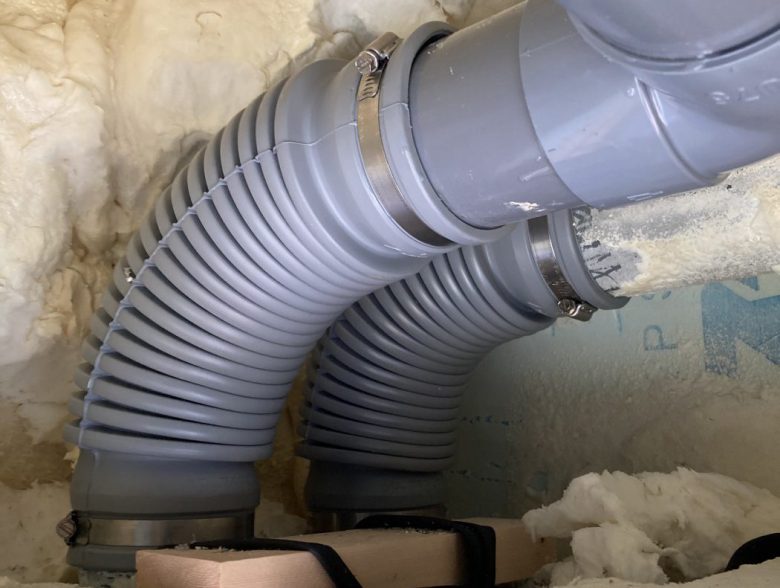

特殊軟質塩ビ系樹脂や特殊ブレンドゴムで構成されている「アキレスジョイント」は、耐久性、耐薬品性に優れ、水はもちろん匂いも配管の外に漏らしません。塩ビ管を使っているとうんざりする曲げ角度と高低差の調整も、本体がジャバラ形状なのでフレキシブルに操れます。特に「アキレスジョイント」に任せたいのが、狭所での配管リフォーム。凍結や地震により排水塩ビ管がひび割れて漏水した場合、その部分をカットしてアキレスジョイントで繋いてください。

乱流を起こして汚れを詰まらせない

ジャバラというと、凹部に汚物が堆積するという印象を誰もが持つはずです。しかし、上図の様に衛生陶器等からの排水流がジャバラ付近で乱流を起こすことで、固形物は水面付近を流れることになりスムーズに流れる効果があります。ただし、適正な勾配や水量が確保されていないと乱流の効果が減少する点には注意が必要です。

アキレスジョイントを試してみよう！

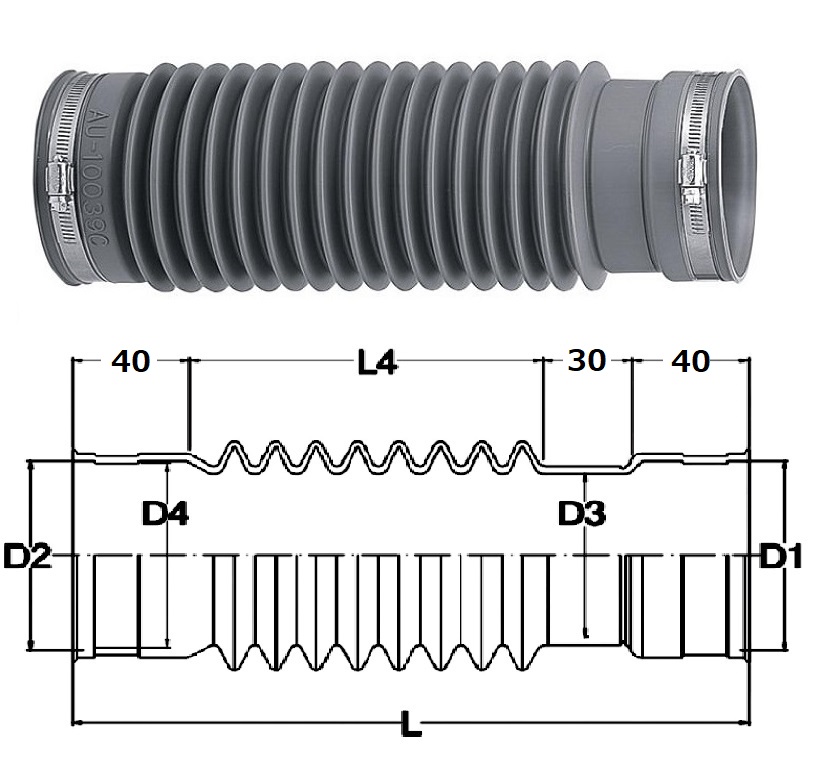

排水管どうしの接続に便利な「AUシリーズ」

「AUシリーズ」は、最大曲度90°および最大許容芯ズレ2cmにまで対応しています。従来使用している直管やエルボを必要とせず、アキレスジョイント1つで曲がり配管や芯ズレを解決することができます。また、塩ビ管同士、塩ビ管と銅管の接続ができるので、排水管に破損があっても破損部分のみを切り取れば、既存の配管を活かした交換も可能です。また、カットや伸縮ができるので、現場で多少の長さ調節が可能です。

品番	適合	曲げ	芯ズレ(mm)	D1	D2	D3	D4	L	L4	基準価格
AU-10039C	VP/VU100	90°	100	114	114	104	112	252~392	282	￥4,340
AU-10023C		45°	20					190~230	120	￥4,100
AU-7530C	VP/VU75	90°	80	89	89	79	87	200~300	190	￥3,350
AU-7523C		45°	40					190~230	120	￥2,730
AU-6530C	VP/VU65	90°	80	76	76	66	74	200~300	190	￥3,230
AU-6523C		45°	40					190~230	120	￥2,670
AU-5023C	VP/VU50	90°		60	60	53	58			￥2,360
AU-4023C	VP/VU40			48	48	41	46			￥2,050

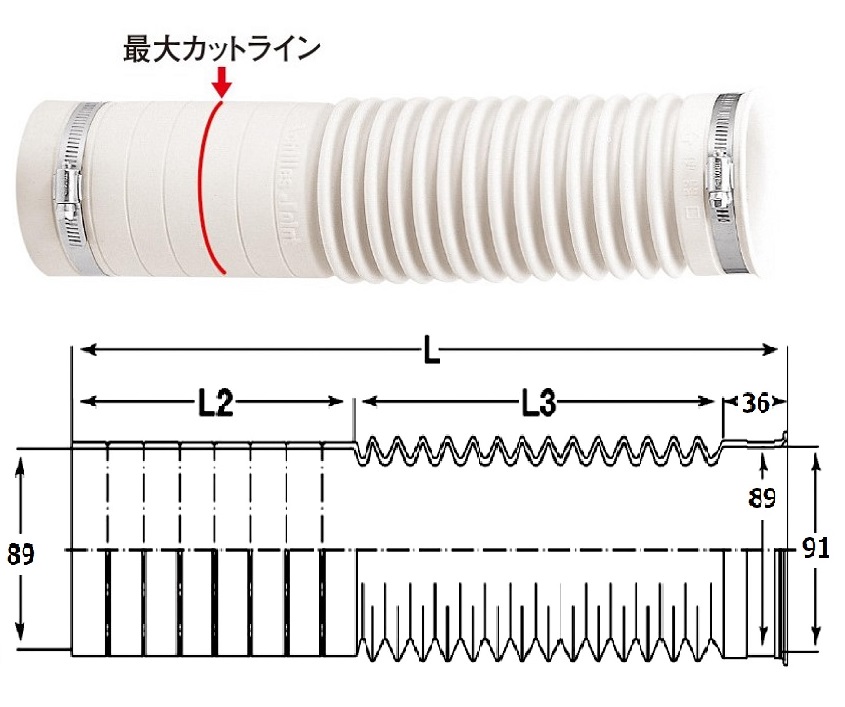

排水管と大便器の接続には「AKシリーズ」

「AKシリーズ」は、マンションなど集合住宅の一部で採用されている壁排水（Pトラップ）仕様にお使いください。排水高の主流は120mmですが、他にも何種類か存在しています。この製品を使用すれば、短時間で芯ズレに対応した施工ができます。配管接続側には20mmごとにカットラインが示されており、最大100mmカットすることができますので現場での微調整に最適です。mm)

品番	適合	曲げ	芯ズレ(mm)	L	L2	L3	基準価格
AK-4175W	VP/VU75	90°	80	300~400	157	207	￥3,230
AK-3575W		90°	60	270~350	146	168	￥2,920
AK-2575W		60°	40	190~240	57	147	￥2,550
AK-1675W		45°	20	130~169	35	98	￥2,270

※AK-2575W、AK-1675Wはカット不可

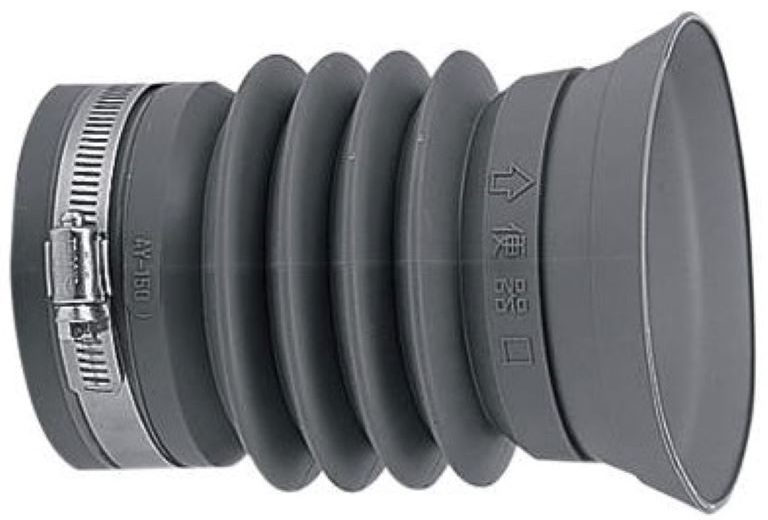

衛生陶器メーカーのフランジを利用する「AYシリーズ」

「AYシリーズ」は、衛生陶器メーカーのフランジを利用する床排水用フレキです。陶器メーカー付属のフランジをアキレスジョイント「AYシリーズ」のフランジ固定部にはめ込み、便器排水口にPシールを取り付けてTボルトで固定します。

品番	適合	全長	基準価格
AY-350	VP/VU75	300～350	￥3,100
AY-150	VP/VU75	105～151	￥2,240

まとめ

便器の取替現場で排水管の芯がズレてしまったり、既存排水管の途中が破損していた場合は、ジャバラ構造で自由な配管が可能な「アキレスジョイント」を使用すれば超カンタンに解決することができます。また、ジャバラ内の凹部に汚物が堆積しないよう排水流を利用して乱流を起こすことで、固形物は水面付近を流れるようになっているので詰まりにくくスムーズに流れる効果があります。
