効率と便利さを両立!ドレンホース専用パーツで作業時間を短縮

エアコンの室内機から排出される結露水を屋外に迅速に排出するためのドレンホース。現場の要件に応じて、複数のドレンホースを結合したり、VP管VE管に変換したりする必要があります。また、虫や小動物の侵入を防ぐために、ドレンホースの先端に特別な処理を施す場合もあります。本稿では、頻繁に行われるこれらの加工作業の役に立つドレンホース専用パーツをご紹介していきます。

※本稿は2022年5月18日に公開しましたが、校正再編集し2023年7月27日に再公開しました。

効率アップ!ドレンホース用パーツでスピーディ&スマートな仕上がりを実現

様々な現場に適したドレンホース専用の特別開発パーツを使用することで、作業時間を短縮するだけでなく、狭い配管スペースにスッキリ収めることができます。

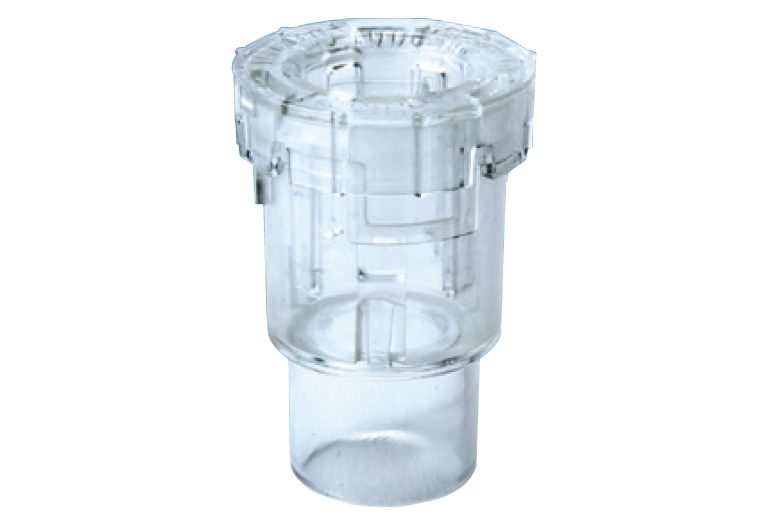

ドレンホースとドレンパイプの直接接続を実現!「ドレンアダプタ(品番:NDA-1416)」

「ドレンアダプタ(品番:NDA-1416)」は1個から当日出荷いたします。

品番 適合ドレンホース 適合ドレンパイプ継手 基準価格
NDA-1416 DH-14,DHQ-14/16 VP-20,25    VE-22 ¥590

ドレンホース(品番:DHQ-14DHQ-16DH-14)を、「ドレンアダプタ(品番:NDA-1416)」の上部から突き当たるまで挿入し、グリップ部を回してロックして接続・固定してください。クリアボディなので奥までしっかり挿入されているかを目視確認できます。また、接着剤を使用しない仕様なので、いつでもグリップ部を回せばロックを解除して容易に取り外すことが可能です。

ドレンパイプ継手に挿入する側は平行形状なので、ドレンパイプ継手の内側との接着面積が広く、抜けにくい構造です。また、ドレンパイプのサイズが25Aであっても本体が20Aと25Aの段違い形状なのでアダプタは不要です。

「ドレンアダプタ(品番:NDA-1416)」を使用して、ドレンホース(品番:DHQ-14DHQ-16DH-14)とドレンパイプ(VP管VE管)を直接接続しましょう。まず、本品の上部からドレンホースを突き当たるまで挿入し、グリップ部を回してロックします。クリアボディのため、挿入代を目視できてとても便利です。なお、接着剤を使用しないので、いつでもグリップ部を回せばロックを解除して簡単に取り外すことが可能です。

また、本品のドレンパイプに挿入する側は平行形状となっており、ドレンパイプ継手の内側との接着面積が広く、抜けにくい構造となっています。さらに、本体が20Aと25Aの段違い形状であるため、ドレンパイプのサイズが25Aであってもアダプタは必要ありません。

図1:VP管継手接続例

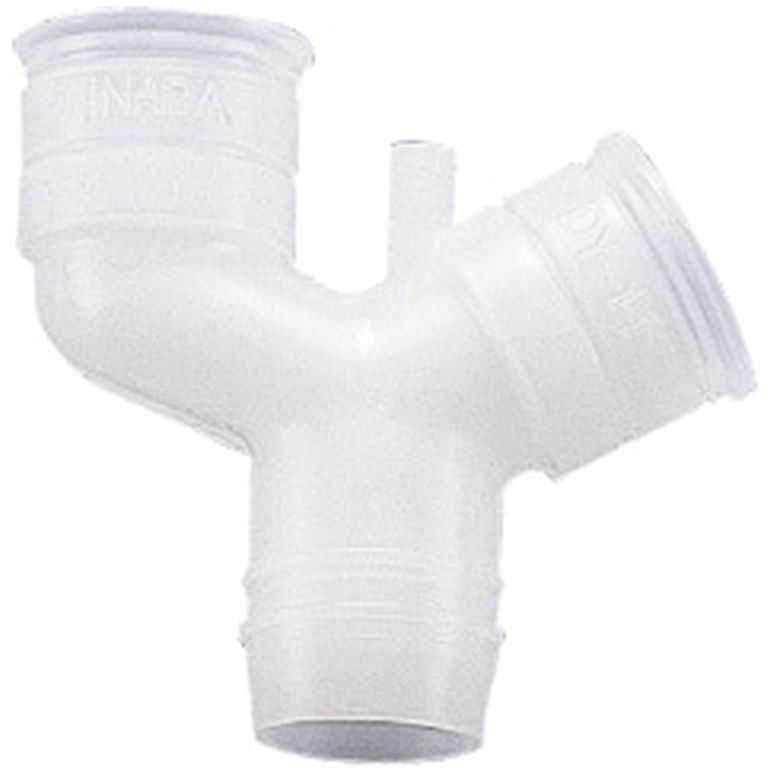

2本のドレンホースを合流させる「ドレンホース用分岐ジョイント(品番:DY-1416)(品番:DY-1416L)」

DY-1416

「ドレンホース用分岐ジョイント(品番:DY-1416)」は1個から当日出荷します。

品番 全長(mm) 適合ドレンホース 基準価格
DY-1416 56 DH-14,DHQ-14/16,DHW-14 ¥280

「ドレンホース用分岐ジョイント(品番:DY-1416)」を使用する際は、ドレンホースとしっかり嵌合させるように奥まで差し込み、ビニルテープなどを使って外れないようにしっかり固定してください。また、耐候性を考慮して、テープ巻きなどの耐候措置を行ってください。製品には水が溜まらないように空気抜き穴が設けられています。

図2:DY-1416接続例

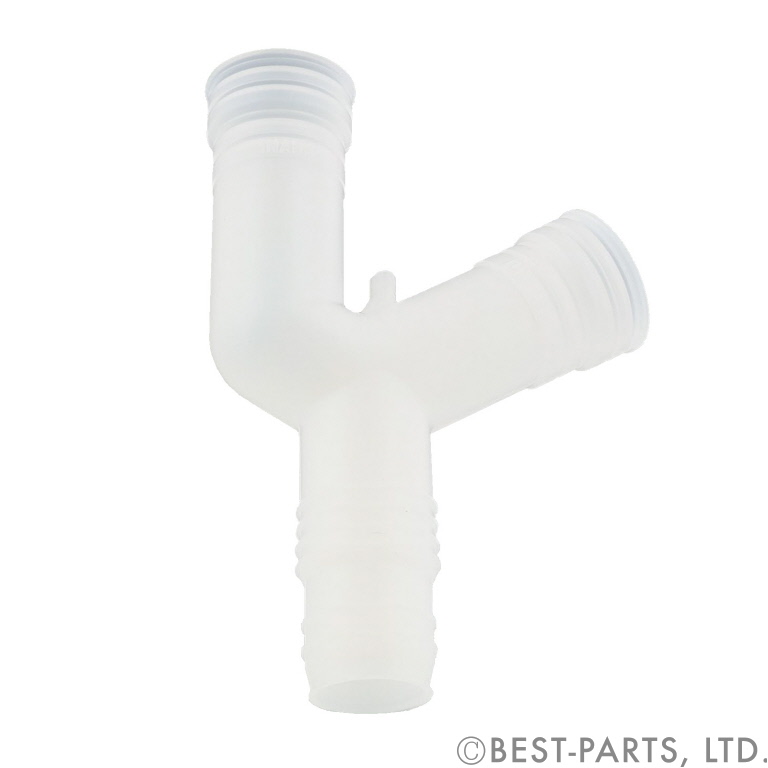

DY-1416L

全長を100mと長くし、ビニールテープが巻きやすい仕様です。

品番 全長(mm) 適合ドレンホース 基準価格
DY-1416L 100 DH-14,DHQ-14/16 ¥340

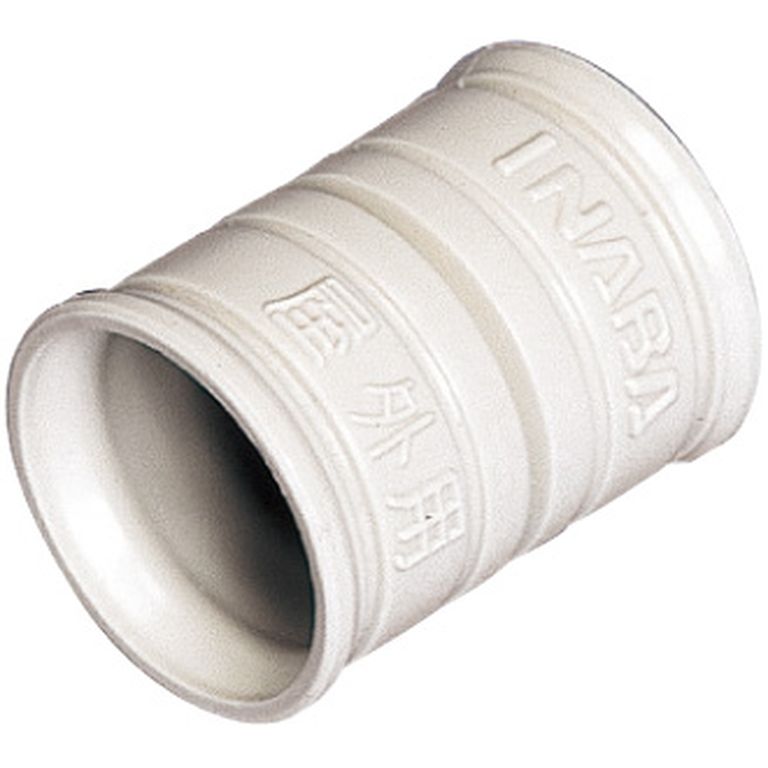

ドレンホースどうしを接続する「ドレンホースジョイント(品番:DHJ)」

「ドレンホースジョイント(品番:DHJ-14)」は1個から当日出荷します。

品番 適合ドレンホース 基準価格
DHJ-14 DH-14,DHQ-14 ¥150
DHJ-16 DHQ-16 ¥180

蛇腹部分でカットしたドレンホース同士を接続する便利なパーツです。接続後には、耐候性を考慮して、テープ巻きなどの耐候措置を行ってください。

虫の侵入を防ぐドレン配管用のキャップ

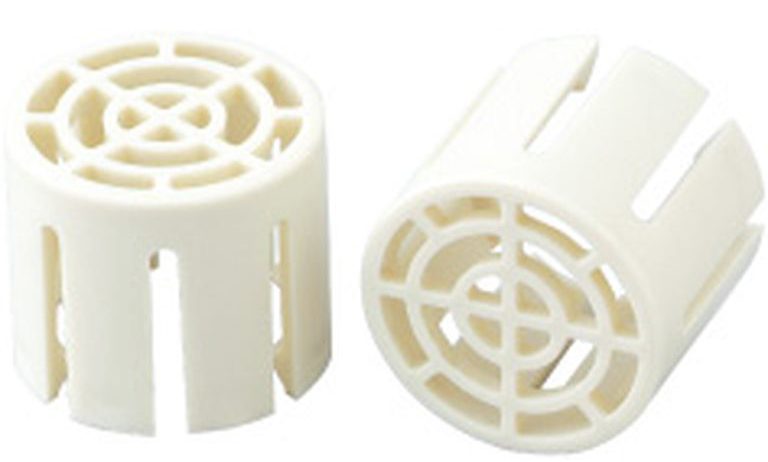

ワンタッチ接続の「防虫ドレンキャップ(品番:DC-1416)」

「防虫ドレンキャップ(品番:DC-1416)」は1セット(2個)から当日出荷します。

品番 適合ドレンホース 基準価格
DC-1416 DH-14,DHQ-14/16 ¥320

ドレンホースの蛇腹部にワンタッチで取り付けることができ、格子よりも大きな虫などの侵入を効果的に防止します。なお、詰まりを防ぐために定期的に清掃を行ってください。

ドレンホースの巻き癖を抑える「跳ね上げ防止キャップ(品番:SDC-100)」

ドレンホースφ14、φ16のいずれでも差し込むだけのカンタン施工です。

品番 適合ドレンホース 基準価格
SDC-100 DH-14,DHQ-14/16,DHW-14 ¥270

滑りにくいEPDMに金属を配合し、重量を増して跳ね上がりを効果的に防ぐ「跳ね上げ防止キャップ(品番:SDC-100)」。さらに、屋内に虫や異物の侵入を防ぐ防虫効果を持たせるため、排水口を網目状にデザインしました。取り付け方法は非常に簡単で、ドレンホースφ14、φ16のいずれでも差し込むだけで完了します。

図3:SDC-100設置例 重量があるので、設置ベースのすぐ隣まで持っていき、目立たなくすることもできます。

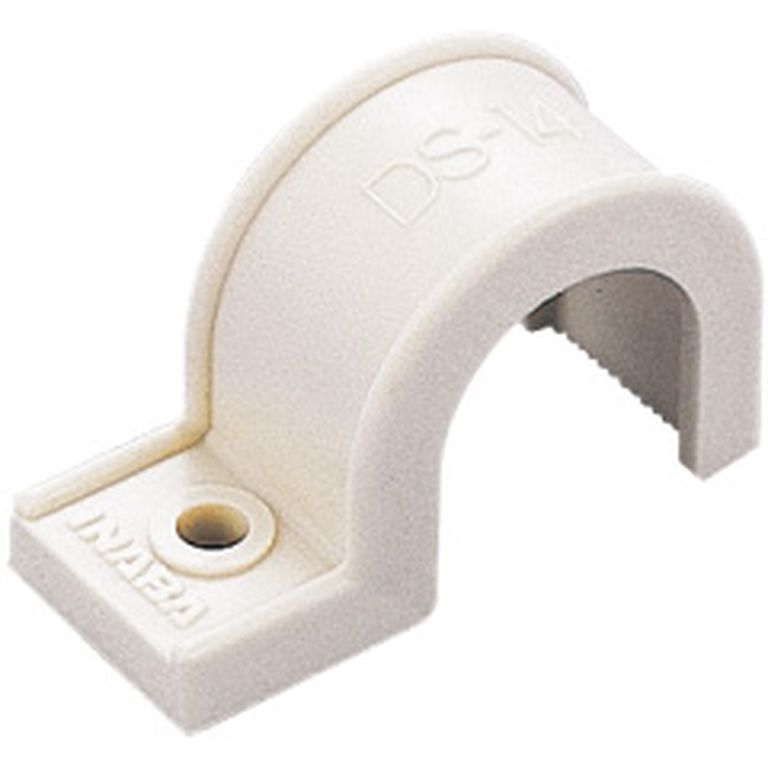

直線を保持する「ドレンホース用サドル(品番:DS-シリーズ)」

「ドレンホース用サドル(品番:DSシリーズ)」は1個から当日出荷します。

品番 適合ドレンホース 基準価格
DS-14 DH-14,DHQ-14 ¥45
DS-16 DHQ-16 ¥60

ドレンホース専用に開発された片サドルです。耐候性を持つPP製でたわみ、湾曲を防ぎ真っ直ぐ下に下ろします。

図4:DS-14設置例 コンパクトに収まっている様子がわかります。

まとめ

ドレンホース専用のパーツを使用すれば、作業時間を短縮するだけでなく、仕上げがスピーディ&スマートになります。ドレンホースをドレンパイプ(VP管VE管)に接続する場合は「ドレンアダプタ(品番:NDA-1416)」を使用し、2本のドレンホースを合流させる箇所には「ドレンホース用分岐ジョイント(品番:DY-1416DY-1416L)」をお選びください。また、ドレンホースどうしを接続する場合は「ドレンホースジョイント(品番:DHJ-14DHJ-16)」をご利用いただけます。

また、虫の侵入を防ぐには「防虫ドレンキャップ(品番:DC-1416)」をお使いください。また、跳ね上がりを防止するためには「跳ね上げ防止キャップ(品番:SDC-100)」を取り付けることが有効です。さらに、ドレンホースをしっかり固定したい場合は「ドレンホース用サドル(品番:DC-14,DC-16)」をご使用ください。これらのパーツを活用することで、よりスムーズで効率的な作業が可能になります。
