積雪対策!既存の日晴金属製架台に合う防雪屋根の選定方法
既設の架台から適合する防雪屋根を特定するステップ
最近の住宅でエアコンが主要な暖房源として増え、室外機の性能維持は一層重要になっています。日晴金属製の架台は業界シェアが高く、最もよく見られるタイプです。この架台向けの防雪屋根選定は不可欠です。架台の品番が分かれば以下の表で選べますが、多くは品番不明の既設架台です。
品番 | |||
平地置 | 平地高置 | 二段置 | 防雪屋根 |
C-NG | C-NG5 | C-WG | C-RZJ2 |
C-NZJ-2 | C-NZJ5-2 | C-WZJ-2 | |
C-NG-L | C-NG5-L | C-WG-L | C-RZJ-L2 |
C-NZJ-L2 | C-NZJ5-L2 | C-WZJ-L2・C-WZJ-LH | |
C-WJ-LLH・C-WZJ-LLH | C-RZJ-LL2 |
1.ボルト数の確認から始める
設置架台から防雪屋根の適合を特定する方法を順を追って紹介します。まず、設置架台のキャクとフレーム部分を固定するボルトの数に注意が必要です。日晴金属の架台には、「ワンタッチフレーム式」と「2WAY式」の2つのタイプが存在します。それらは図1に示されるように、ボルトの数で区別がつきます。
2.W寸法の測定
ボルトの数を確認後、W寸法を測ることで、さらに詳しい品番の特定が可能です。W寸法の具体的な測り方は図2を参考にしてください。
ボルト数とW寸法で既設架台の適合防雪屋根を特定
ボルトの数が1個しかない「ワンタッチフレーム式」はW寸法によって2品番
ボルトの数が1個の場合は「ワンタッチフレーム式」の商品です。その場合、W寸法は814mmと914mmの2パターンがあります。
W寸法が814㎜であれば、適合する防雪屋根の品番は「C-RZJ2」
ボルトの数が1個でW寸法が814㎜であれば、平地用ならC-NG、平地高置用であればC-NG5、二段置用ならC-WGと断定できます。3機種とも適合の防雪屋根はC-RZJ2ですから、「C-RZJ2」を選定してください。
品番 | 室外機有効寸法(㎜) | 基準価格 | ||
幅 | 奥行 | 高さ | ||

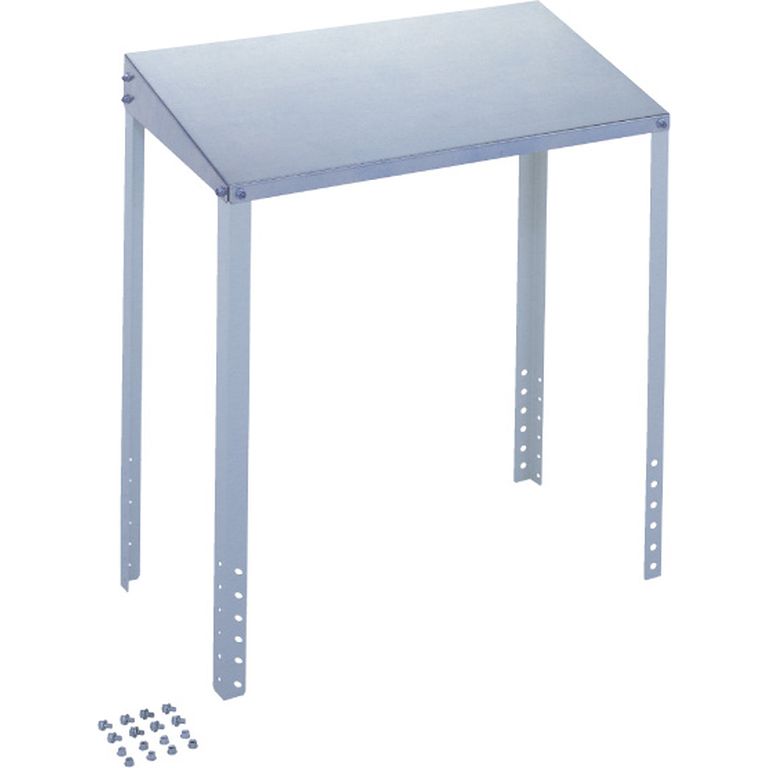

C-RZJ2 | 730 | 310 | 600~760 | ¥12,650 |
W寸法が914㎜であれば「C-RZJ-L2」
ボルトの数が1個でW寸法が914㎜であれば、平地用ならC-NG-L、平地高置用であればC-NG5-L、二段置用ならC-WG-Lと断定できます。3機種とも適合の防雪屋根はC-RZJ-L2ですから、「C-RZJ-L2」を選定してください。
品番 | 室外機有効寸法(㎜) | 基準価格 | ||
幅 | 奥行 | 高さ | ||
C-RZJ-L2 | 830 | 350 | 600~960 | ¥13,800 |
ボルトの数が2個の「2WAY式」はW寸法によって2品番
ボルトの数が2個の場合は、現場に応じてはさみ込み式と枠組み式の2パターンの組付け方法から選べる「2WAY式」です。この方式は、先にフレームを作る「枠組み方式」を実現させる為にボルト止めの箇所を1つ増やしています。よって、「はさみ込み式」で施工した現場ではボルト止めは図3のように1ヶ所だけなので、ボルトではなくボルト穴の数に着目してください。
W寸法が814㎜であれば「C-RZJ2」
ボルトの数が2個でW寸法が814㎜であれば、平地用ならC-NZJ-2、平地高置用であればC-NZJ5-2、二段置用の粉体塗装品ならC-WG、溶融亜鉛メッキ品であればC-WZJ-2と断定できます。4機種とも適合の防雪屋根はC-RZJ2ですから、「C-RZJ2」を選定してください。
品番 | 室外機有効寸法(㎜) | 基準価格 | ||
幅 | 奥行 | 高さ | ||
C-RZJ2 | 730 | 310 | 600~760 | ¥12,650 |
W寸法が914㎜であれば「C-RZJ-L2」
ボルトの数が2個でW寸法が914㎜であれば、平地用ならC-NZJ-L2、平地高置用であればC-NZJ5-L2、二段置用ならC-WZJ-L2、C-WJ-LH2、C-WZJ-LHと断定できます。5機種とも適合の防雪屋根はC-RZJ-L2ですから、「C-RZJ-L2」を選定してください。
品番 | 室外機有効寸法(㎜) | 基準価格 | ||
幅 | 奥行 | 高さ | ||
C-RZJ-L2 | 830 | 350 | 600~960 | ¥13,800 |
W寸法が980㎜であればボルトの数に関係なく「C-RZJ-LL2」
W寸法が980㎜の場合、ボルトの数に関係なく防雪屋根の品番は「C-RZJ-LL2」が適合します。これは、ワンタッチフレーム仕様の架台が存在しないためです。具体的な既設架台の品番は、粉体塗装品であればC-WJ-LLH、溶融亜鉛メッキ品であればC-WZJ-LLHとなります。
品番 | 室外機有効寸法(㎜) | 基準価格 | ||
幅 | 奥行 | 高さ | ||
C-RZJ-LL2 | 896 | 350 | 600~960 | ¥14,950 |
まとめ
既存のエアコン設置架台に防雪屋根を取り付ける際、架台の型式が不明な場合の選定が難しくなることがあります。しかし、日晴金属製の架台を利用している場合、1. フレーム部分のボルトの数と、2. 架台のW寸法をチェックすることで、適合する防雪屋根の品番を簡単に特定することができます。積雪シーズンを迎える前に、この方法を活用し、適切な防雪屋根の設置を検討してみてください。
W寸法 | ボルト数 | 品番 | |||
平地置 | 平地高置 | 二段置 | 防雪屋根 | ||
814 | 1 | C-NG | C-NG5 | C-WG | C-RZJ2 |
2 | C-NZJ-2 | C-NZJ5-2 | C-WZJ-2 | ||
914 | 1 | C-NG-L | C-NG5-L | C-WG-L | C-RZJ-L2 |
2 | C-NZJ-L2 | C-NZJ5-L2 | C-WZJ-L2・C-WZJ-LH・C-WJ-LH2 | ||
980 | C-WJ-LLH・C-WZJ-LLH | C-RZJ-LL2 |
