給湯器の入れ替え工事に便利な「変換アダプタ」と「ステンレスフレキ20A」を再確認

エコキュートと石油給湯器はもとより、ガス給湯器もメーカー毎に多少の違いはありますが20号以上は給水・給湯の接続口は20A(R3/4)の接続になりました。しかし、給湯器の入れ替え工事の場合、既存配管が15A(R1/2)だったという現場も、少なからずあります。その場合、どこかで20Aを15Aに落とさなければなりません。本稿では、給湯器入れ替え工事に使えるサイズやねじを変換するアダプタを改めて棚卸します。

※この記事は2020年4月22日に公開しましたが、編集・商品を追加し、2020年10月13日に再公開しました。

入れ替え時代の必携品「変換アダプタ」と「ステンレスフレキ20A」

「ステンロングフレキ20A(品番:SK20L-10B)」を利用する主たる現場が、ガス給湯器の取り付け工事です。そこでは長年、15Aが定番中の定番として、君臨してきました。そこに今、「ガス給湯器であっても給水・給湯の接続口20A(R3/4)」という流れが本物になりつつあります。しかし、過渡期であるが故、ガス給湯器の入れ替え現場では既存配管の多くが15A。既存配管を活かすなら「変換アダプタ」を、既存配管を更新するなら「ステンレスフレキ20A」という具合にお使いください。

「変換アダプタ」で一発変換しよう

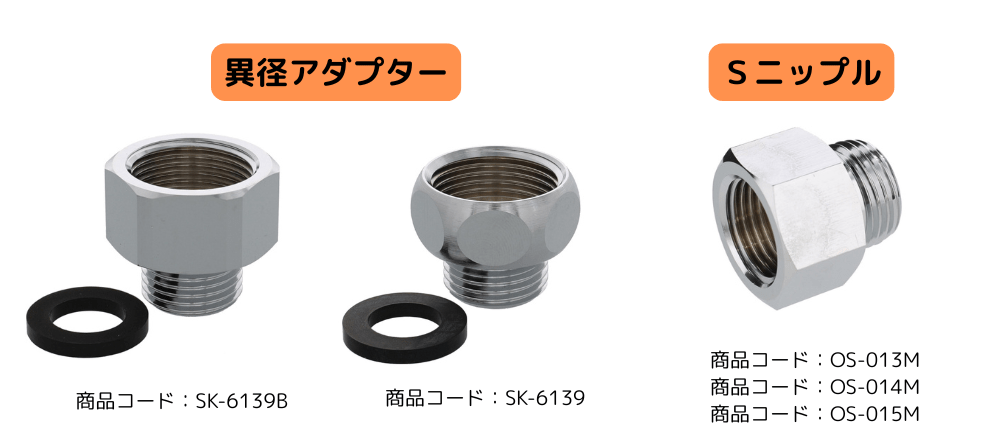

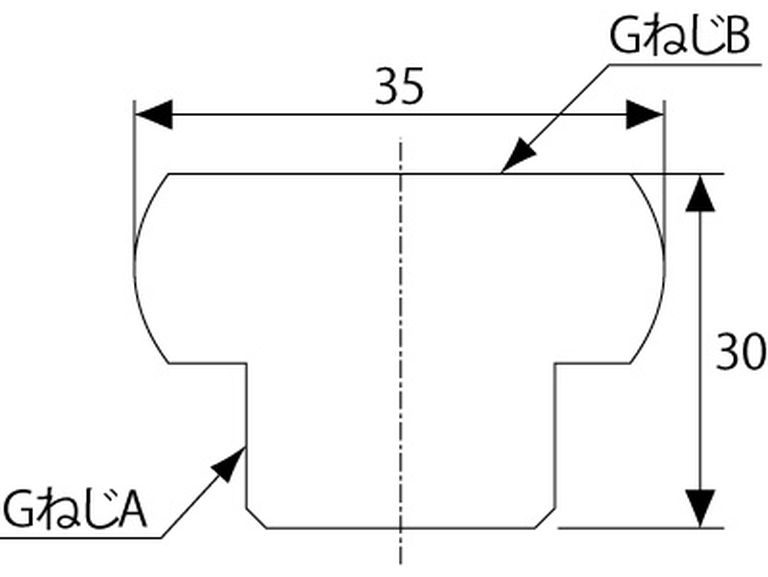

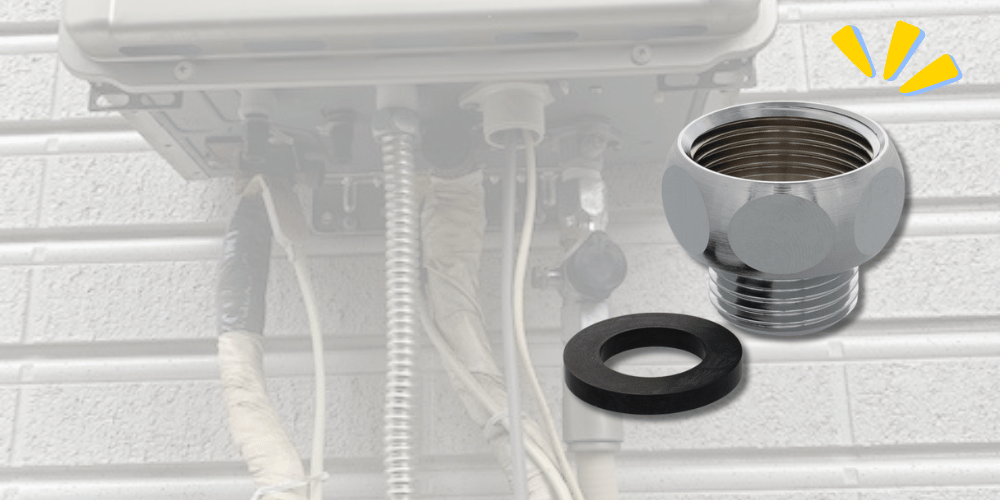

給湯・給水接続口に直接取り付けてG3/4→G1/2に変換「異径アダプタ(Gねじ)(品番:SK-6139B)」

「異径アダプタ(Gねじ)(品番:SK-6139B)」は1個から当日出荷可能です。

「異径アダプタ(Gねじ)(品番:SK-6139B)」は、異径アダプタのメス側(G3/4)を給湯・給水接続口に直接ねじ込んでください。ただし、この製品の利用は、給湯器側のR3/4おねじの端面がパッキン当たり面をとっている場合に限ります。内ねじ外ねじとも7山ある仕様なのでパッキンを入れてもねじ掛かりが5山程度見込めて安心です。

品番 オス側ねじ メス側ねじ 基準価格
SK-6139B G1/2 G3/4 ¥450

給湯・給水接続口に直接取り付けG3/4→G1/2に変換「異径アダプタ(Gねじ)(品番:SK-6139)」

「異径アダプタ(Gねじ)(品番:SK-6139)」は1個から当日出荷可能です。

「異径アダプタ(Gねじ)(品番:SK-6139)」の使い方は前述のSK-6139Bと同様です。しかし、異径アダプタの内ねじ外ねじとも5山と少なく、パッキンを入れるとねじ掛かりが3山程度しかありませんので、振動がある機器にはオススメできかねます。

品番 オス側ねじ メス側ねじ 基準価格
SK-6139 G1/2 G3/4 ¥380

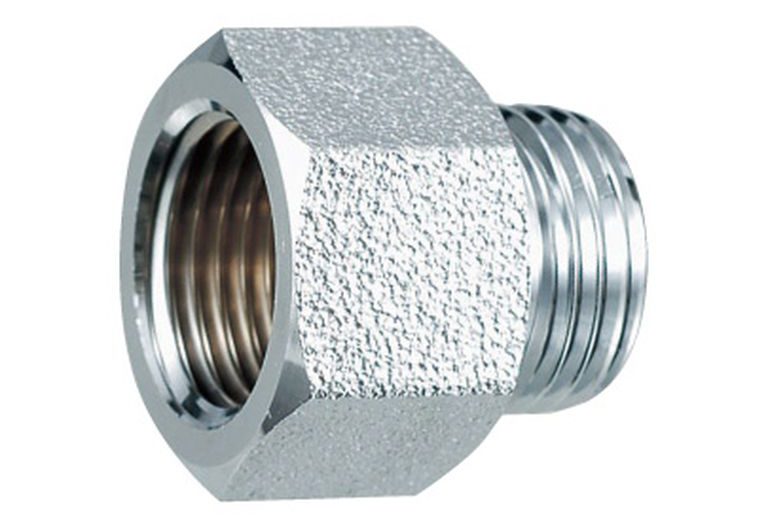

給湯器のR(テーパ)おねじをG(平行)おねじに変換する「Sニップル」

「Sニップル(品番:OS-01〇M)」1個から当日出荷可能です。

「Sニップル(品番:OS-01〇M)」はRねじをGねじに変換する継手です。給湯器の給湯・給水接続口は一般的にRおねじが切られているので、シールテープまたはシール剤を使用して「Sニップル」をねじ込みGねじに変換するのが本来です。たとえば、既存配管がステンレスフレキ15Aだった場合は、給湯器の給湯・給水接続口20A(R3/4)にねじ込んだOS-014Mのおねじ(G1/2)に、既存のG1/2フレキナットを接続して使用します。

品番 めねじ おねじ 全長 基準価格
OS-013M Rc1/2 G1/2 28mm ¥370
OS-014M Rc3/4 G1/2 32mm ¥610
OS-015M Rc3/4 G3/4 32mm ¥630

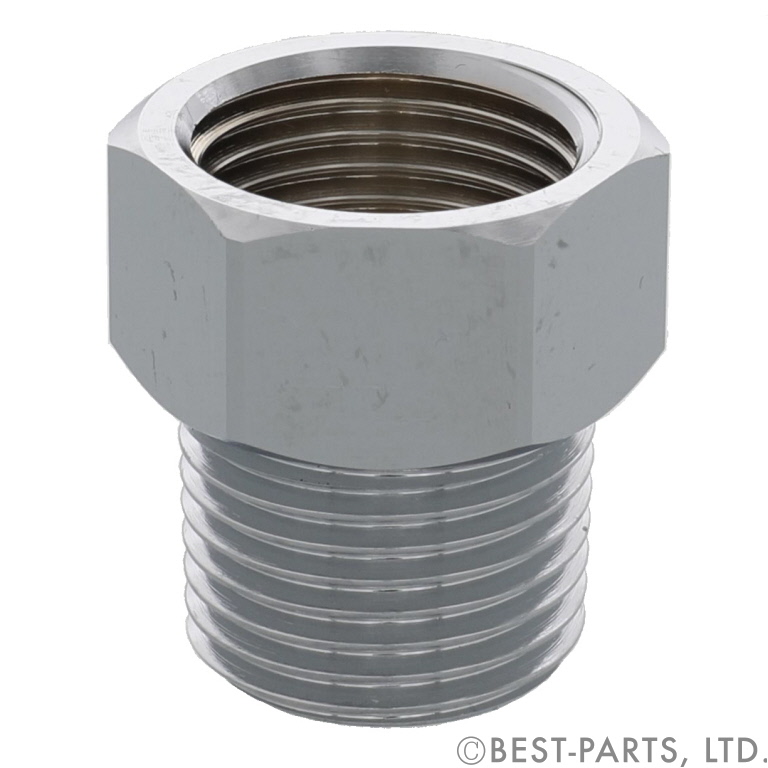

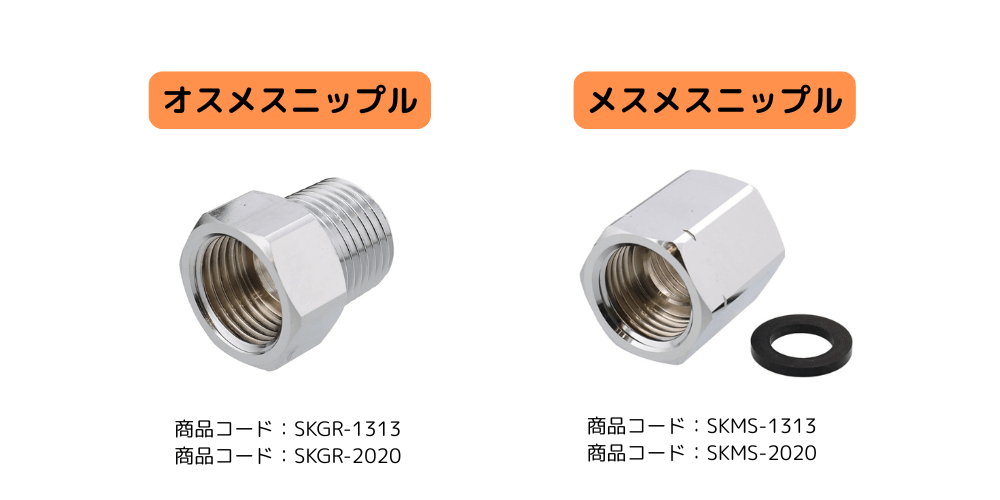

G(平行)おねじをR(テーパ)おねじに変換する「オスメスニップル(Gねじ→Rねじ)」

「オスメスニップル(G→R)(品番:SKGR-○○)」は1個から当日出荷可能です。

「オスメスニップル(G→R)」は、GねじをRねじに変換する継手です。

品番 めねじ おねじ 全長 基準価格
SKGR-1313 G1/2 R1/2 29mm ¥260
SKGR-2020 G3/4 R3/4 31mm ¥350

G(平行)ねじをR(テーパ)ねじに変換する「メスメスアダプタ(Gねじ→Rcねじ)」

「メスメスアダプター(品番:SKMS-○○)」は1個から当日出荷可能です。

「メスメスアダプター(G→R)」は、GねじをRねじに変換する継手です。

品番 めねじ めねじ 全長 基準価格
SKMS-1313 G1/2 Rc1/2 28mm ¥500
SKMS-2020 G3/4 Rc3/4 31mm ¥790

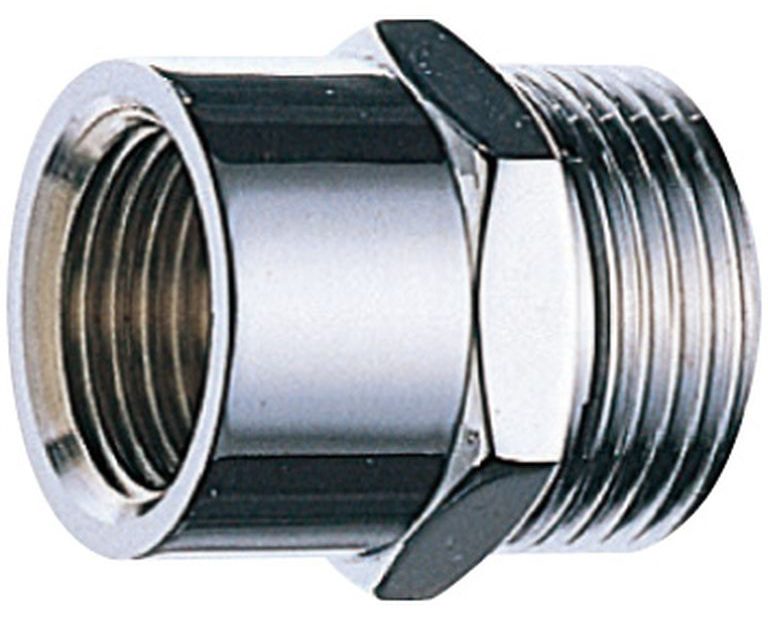

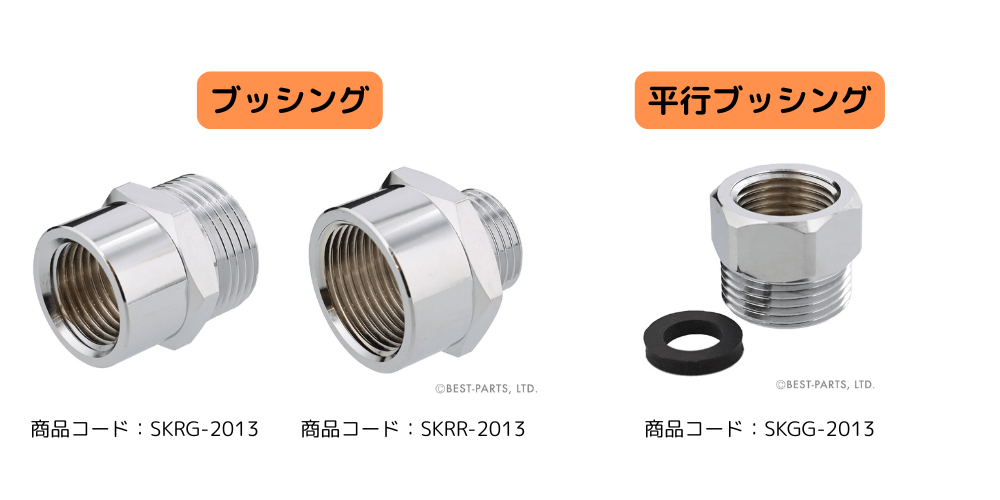

径違いのRc(テーパめねじ)とおねじを接続する「ブッシング」

「ブッシング(品番:SKR〇-2013)」1個から当日出荷可能です。

「ブッシング(品番:SKRG-2013)」はG3/4をR1/2に、「ブッシング(品番:SKRR-2013)」はR3/4をR1/2にそれぞれサイズを落とすブッシングです。

品番 おねじ めねじ 全長 基準価格
SKRG-2013 G3/4 Rc1/2 32mm ¥350
SKRR-2013 R1/2 Rc3/4 32mm ¥420

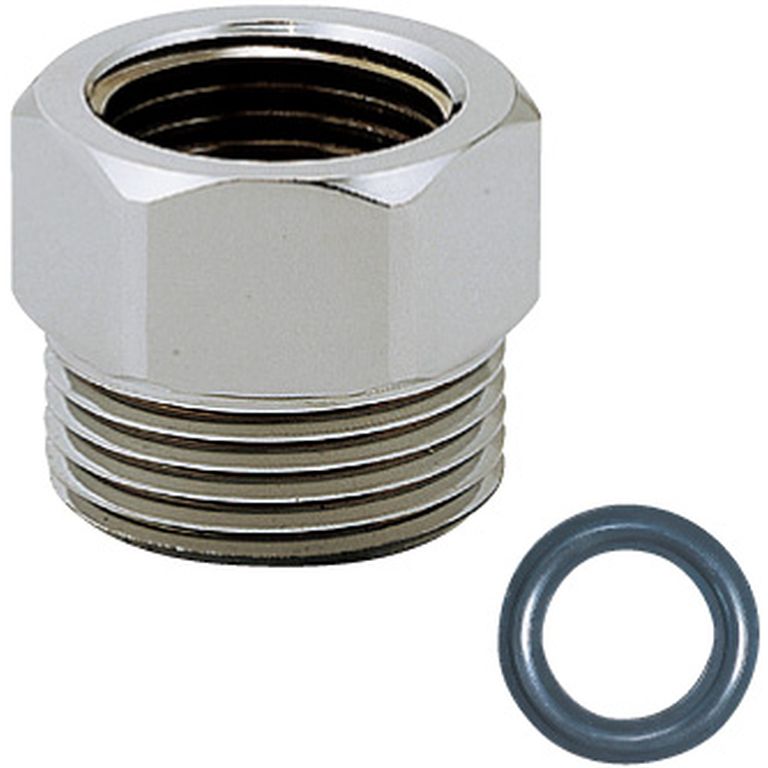

G(平行ねじ)の3/4を1/2に落とす「平行ブッシング」

「平行ブッシング(品番:SKGG-2013)」1個から当日出荷可能です。

「平行ブッシング(品番:SKGG-2013)」はG3/4をG1/2に落とす変換継手です。

品番 おねじ めねじ 全長 基準価格
SKGG-2013 G3/4 G1/2 24mm ¥550

一緒に使いたいステンロングフレキとナット

品質と安定供給にメリットがある国産品の「ステンロングフレキ」

「ステンロングフレキ」は1巻から当日出荷。ベストパーツOnlineでは材質がSUS304とSUS316Lの2種類、サイズが16.0、16.8、20.0の3サイズのステンロングフレキを在庫しています。

ベストパーツonlineで取り扱う、巻フレキは全工程が日本国内で行われているので、絶対的な品質と安定供給が魅力です。

品番 内径(Φ) 外径(Φ) 全長 適合ナットパッキンセット 基準価格
SK13L-10 13.0 16.0 10m SKNP-13SKNP-13NA ¥5,600
SK20L-10 16.4 20.0 SKNP-20SKNP-20NA ¥9,880
SK13L-10B 13.0 16.0 SKNP-13SKNP-13NA ¥3,350
SK20L-10B 16.4 20.0 SKNP-20SKNP-20NA ¥6,750
SK13L-10C 13.8 16.8 SKNP-13CSKNP-13CNA ¥3,980

サイズ確認が容易な「ナットパッキンセット」

すべての「ナットパッキンセット」は1組から当日出荷可能です。

品番 パッキン材質 ねじ 適合サイズ 適合フレキ管 基準価格
SKNP-13 EPDMパッキン G1/2 16.0 SK13L-10,SK13L-10B ¥190
SKNP-13NA ノンアスパッキン G1/2 16.0 SK13L-10,SK13L-10B ¥190
SKNP-13C EPDMパッキン G1/2 16.8 SK13L-10C ¥190
SKNP-13CNA ノンアスパッキン G1/2 16.8 SK13L-10C ¥190
SKNP-20 EPDMパッキン G3/4 20.0 SK20L-10,SK20L-10B ¥390
SKNP-20NA ノンアスパッキン G3/4 20.0 SK20L-10,SK20L-10B ¥390

まとめ

給湯器の給水・給湯の接続口は20A(R3/4)のユニオン(袋ナット)接続が主流になりました。一般的に20Aの巻フレキは流通量が少なく入手に時間がかかるうえ割高と言われますが、ベストパーツOnlineでは通常在庫品として豊富に在庫しています。また、給湯器交換工事では必携と言える既存配管の15Aを20Aに変換する各種アダプタも受注当日出荷致しておりますので何卒ご用命ください。
