FF式ガス給湯器の入替え時に役立つ『二重管変換アダプタ』とは?

屋内設置型FF式ガス給湯器の入替えの際、機器とウォールトップは同時交換が基本です。ですが、同一機種や同仕様の機器への入替えに限り、腐食や変形がなければ再利用が認められています。本稿では、既設の排気筒やウォールトップを再利用する際に便利な二重管方式のロック機構付変換アダプタをご紹介いたします。

口径やロック機構が異なる二重管どうしを確実に接続

二重管は、機器から排気が流入する内筒はOリングで気密を確保し、新鮮な外気が流入する外筒には抜け防止を目的としたロック機構を装着しています。ですから、新たに接続する二重管は、既設のウォールトップの内筒にOリングが密着するだけでなく、外筒のロック機構が同じでなければなりません。加えて、ガス事業法施行規則第108条2において「排気筒の有効断面積は当該燃焼器の排気筒との接触部の有効断面積より小さくないこと」とあります。よって、本稿でご紹介する「ロック機構付二重管異径アダプタ」「ロック機構付二重管変換アダプタ」を使用する際は、内外筒の口径が合致するだけでなく、既設のウォールトップ及び二重管と同じロック機構、かつ、必ず口径拡大のアダプタを選定してください。

現行のロック機構どうしで口径を拡管するアダプタ

再利用するウォールトップまたは二重管の口径に対して入替える給湯器の給排気筒接続口径が小さい場合は、「ロック機構付二重管異径アダプタ」をお使いください。

現行のロック機構どうしの二重管をφ110×φ75からφ120×φ80に拡管する

既設の二重管φ120×φ80サイズのウォールトップおよび二重管を再利用する現場で、新たに二重管(φ110×φ75)サイズの給湯器へ入替えを行う場合に使用してください。なお、既設の二重管のロック機構が、WKPなどの現行タイプであることが絶対条件である点に注意が必要です。

「ロック機構付二重管異径アダプタ(W17→W18)(品番:W75M80)」の写真

「ロック機構付二重管異径アダプタ(W17→W18)(品番:W75M80)」は1本から当日出荷です!

品 番 受入側 差込側
W75M80 φ110×φ75 φ120×φ80

旧タイプのガスター社製品から現行の給湯器に入替える現場で便利なアダプタ

旧ガスター社の二重管も、現在流通しているものと設計が大きく異なります。よって、たとえ同径どうしの接続であっても、気密性と抜け防止を担保するために「ロック機構付二重管変換アダプタ(品番:W75M70)」で変換して接続しなければなりません。

旧ガスター社のウォールトップφ110×φ70に対して現行の二重管φ110×φ75を接続する

再利用する旧ガスター社のウォールトップや二重管を、WKPなど現行のロック機構付二重管(φ110×φ75)に変換します。

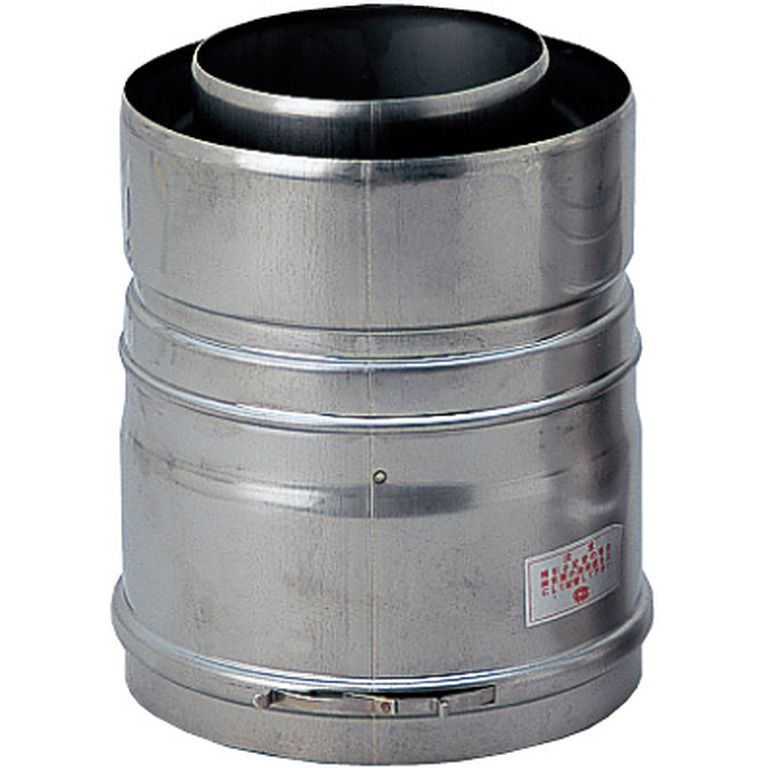

「ロック機構付W17変換アダプター(W17→旧ガスター社製)(品番:W75M80)」の写真

「ロック機構付W17変換アダプター(W17→旧ガスター社製)(品番:W75M80)」は1本から当日出荷です!

品 番 受入側 差込側
W75M70 φ110×φ75 ガスター社旧仕様

既設の給湯器はそのままに給排気筒だけを改善する

給排気筒の改善が必要になった場合、既設のFF式ガス給湯器はそのままに、給排気筒だけを入替えなければなりません。本体の排気筒接続口に変換アダプタを取付ければ、簡単に現行のロック機構付二重管に変換できます。

旧ガスター社の給湯器に現行のロック機構付二重管Φ110×Φ75を接続する

ガスター旧仕様型のガス給湯器または二重管に取付けて、WKPなど現行のロック機構付二重管(φ110×φ75)に変換します。

「ロック機構付W17変換アダプター(旧ガスター社製→W17)(品番:M75W80)」の写真

「ロック機構付W17変換アダプター(旧ガスター社製→W17)(品番:M75W80)」は1本から当日出荷です!

品 番 受入側 差込側
M75W70 ガスター社旧仕様 φ110×φ75

まとめ

FF式ガス給湯器を入替える際には、同一機種や同仕様のウォールトップに限り、腐食や変形がなければ再利用が認められています。しかし、内筒の気密性保持機構や外筒のロック機構の仕様が異なるため、同じ口径であっても接続できる二重管は現行品どうしに限られ、多くの現場では変換アダプタが必要になります。
そのような現場に「ロック機構付二重管異径アダプタ」「ロック機構付二重管変換アダプタ」を用いれば、口径や抜け防止機構の異なる二重管を確実に接続できるのでとても便利です。なお、ス事業法施行規則第108条2において「排気筒の有効断面積は当該燃焼器の排気筒との接触部の有効断面積より小さくないこと」と定められておりますので、絶対に口径縮小はしないでください。
