ALC壁への給湯器・室外機設置はこれで完璧！プロが選ぶ固定金具

2025.07.03

寺島佳希

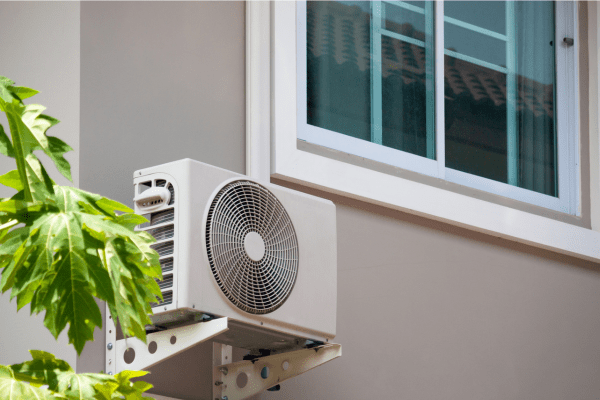

住宅設備の中でも、給湯器やエアコン室外機は、日々の暮らしに欠かせない重要な機器です。これらの設置作業は、施工業者様にとって日常的な業務でありながら、常に効率と安全性の両立が求められます。特に、限られた時間の中で多くの現場をこなす個人事業主の方々にとって、作業時間の短縮は直接的なコスト削減に繋がる重要な要素です。本記事では、ALC壁に機器を固定するための『プラグ・アンカー』をご紹介します。

1. 給湯器・室外機固定に求められる性能とは？
- 1.1. ALCパネルに確実な固定を実現するアンカー
- 1.2. まとめ

給湯器・室外機固定に求められる性能とは？

給湯器や室外機はそれぞれかなりの重量があり、屋外に設置される機器は風雨や振動、さらには地震といった外部からの力に常に晒されます。これらの力に耐えうる十分な保持力と耐荷重性能が、安全な設置の絶対条件となります。

ALCパネルに確実な固定を実現するアンカー

一般的に、木ねじやコンクリート用ビス、またはノープラグビスなど、ALCに対応していないビスをそのまま使って給湯器や室外機を取り付けると、引張強度が足りず機器が外れてしまう可能性が高まります。

オールプラグMG

羽根が付いているのが特徴の『オールプラグMG』は1箱単位で当日出荷可能です。

『オールプラグMG』はコンクリート･ALCパネル用の樹脂製アンカーです。軽量物の固定に適しており、コンクリート用ビスや木ねじ、コーチスクリューと組み合わせて使用します。この製品の特徴は、写真の通り大きな2枚の「羽根」が付いている事です。この羽根がALCにしっかり食い込み、ビスをねじ込んだ時にビスと一緒に共まわりする事を防ぐので、気を使わずに対象物の取付が可能です。

『オールプラグMG』の施工方法イメージ

商品コード	穿孔径 (mm)	使用ビス径 (mm)	最大引張強度(kN)		入数
商品コード	穿孔径 (mm)	使用ビス径 (mm)	コンクリート	ALCパネル	入数
MG-525P	5.0 （4.5）	3.0～3.5	0.9～1.2	0.5～0.6	100本
MG-630P	6.0 （5.5）	3.5～4.5	1.0～2.2	0.6～0.7	50本
MG-840P	8.0 （7.5）	4.5～6.2	1.9～5.1	1.2～1.3	50本

※（）内はALCに使用する際の穿孔径です。

スマートプラグSMT

中空壁にも使用可能な『スマートプラグ SMT』は1箱単位で当日出荷可能です。

『スマートプラグSMT』はALCパネルの他に、コンクリート、中空壁（石膏ボードや押出成形セメント板など）にも使用できる、ねじ込み式のナイロン樹脂製プラグアンカーです。多様な母材に使用できるので、プラグを母材の種類ごと持ちたくないという効率重視の方にオススメです。木ねじやコンクリート用ビス、コーチスクリューなどと組み合わせて使用するのは『オールプラグMG』と同様です。

『スマートプラグ SMT』の施工方法イメージ

商品コード	穿孔径 (mm)	使用ビス径 (mm)	最大引張強度(kN)		入数
商品コード	穿孔径 (mm)	使用ビス径 (mm)	コンクリート	ALCパネル	入数
SMT525	5.0	3.0～4.0 （3.1～3.8）	1.0～1.9	0.6～0.7	180本
SMT630	6.0	4.0～5.0 （4.1～4.8）	1.9～3.7	0.9～1.1	120本
SMT840	8.0	5.0～6.0 （5.1～5.8）	4.3～6.8	1.4～1.5	70本
SMT1050	10.0	6.0～8.0 （6.2）	5.7～12.7	2.1～2.6	35本

※（）内は中空壁に使用する際のビス径です。

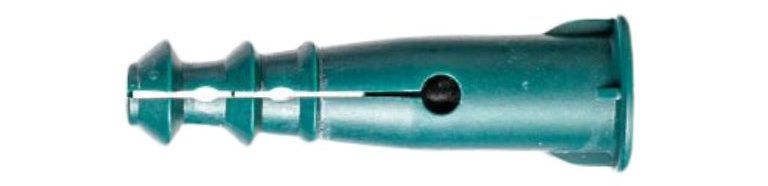

ALCビッグアンカー

M8ボルトでガッチリ固定する『ALCビッグアンカー』は1箱単位で当日出荷可能です。

『ALCビッグアンカー』はALCパネルの特性を考慮した特殊な形状と構造により、パネル内部でしっかりと食い込み、M8ボルトによる強固な固定を実現します。

商品コード	穿孔径	使用ボルトサイズ	最大引張強度	入数
BA-8B	11.5	M8	1.79kN	24本

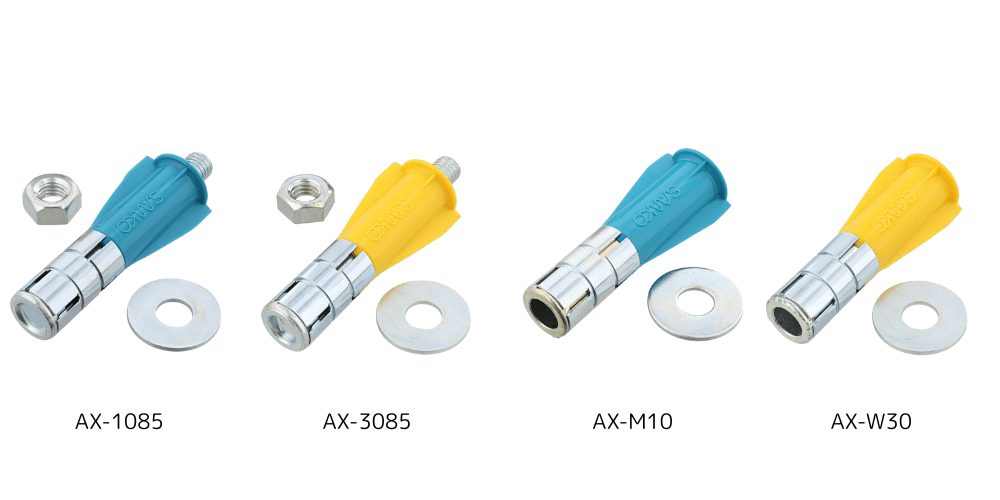

エーエルシーアンカーAXタイプ

青がミリねじ、黄色がインチねじの『エーエルシーアンカーAX』は1個単位で当日出荷可能です。

『エーエルシーアンカーAXタイプ』はナットやボルトで固定するタイプのアンカーで、固定する機器に応じて必要な引張強度のタイプを選ぶことができます。

商品コード	穿孔径	ねじ	ナット・ボルトサイズ	最大引張強度	入数
AX-665	12	メス	M6	1.9kN	1本
AX-875	14.5		M8	2.7kN
AX-1085	16.5		M10	3.6kN
AX-3085	16.5		W3/8	3.6kN
AX-M6	12	オス	M6	1.9kN
AX-M8	14.5		M8	2.7kN
AX-M10	16.5		M10	3.6kN
AX-W30	16.5		W3/8	3.6kN

まとめ

給湯器やエアコン室外機の固定金具は、単なる部材ではなく、施工の品質、効率、そして安全性に直接影響を与える重要なツールです。今回ご紹介した『オールプラグMG』、『スマートプラグSMT』、そして『ALCビッグアンカー』は、ALCパネルへの確実な固定に役立ちます。日々の業務に追われる中で、わずかな時間の短縮でも積み重なれば大きな差となります。ぜひこの機会に、最適な固定金具を導入し、施工現場における生産性向上にお役立てください。

※本記事は 2019年2月25日に公開しましたが、修正を加えて2025年7月3日に再公開しました。
