設置の悩みを解消:ドレンアップキットで再考するエアコン配備の可能性

多くの住宅、ホテル、店舗では、エアコンのドレン排水の勾配問題に直面しています。この課題に対応するために開発されたドレンアップキットは、ドレン水を天井高まで持ち上げ、自然勾配で排水することで、これまでエアコン設置を諦めていた場所に革新をもたらしました。20年以上の実績を誇るこの商品は、困難な設置環境の救世主として再び注目されています。

配管スペーサー搭載モデル: 冷媒とドレンの統合配管が可能に

今回改めて注目されるラインナップには、低揚程タイプの壁掛けエアコン用から天井埋込・天吊型エアコン用までが含まれます。特に壁掛けエアコン用では、標準タイプに加えて配管スペーサー付きモデルも選べます。これらのモデルは、配管を背面にまとめることで、ドレン配管と冷媒管を美しく一体化し、施工の自由度を大きく高めます。

壁掛けエアコン用ー低揚程タイプ

低揚程タイプは、ドレンアップユニットの底面から最大1mまで水を汲み上げる能力を持ち、最大24L/hの排出量と静音設計(わずか25dB)で、快適な室内環境を保ちます。また、サイズは幅260mm、高さ270mm、奥行き165mmのコンパクトな設計で、どんな室内にも自然に溶け込みます。

 標準モデルの特徴

施工のシンプルさと安全性は、ドレンアップキットの大きな利点の一つです。このシステムを設置するために必要なのは、わずか2ヶ所の給水接続とHA端子を用いた配線作業のみ。HA端子の採用により、コネクタ接続が直観的かつ容易になり、誤配線のリスクも大幅に低減されます。

さらに、ドレンアップキットの安全性にも注目が集まります。万が一の故障時にエアコンを安全に停止させるため、インターロック配線が可能になっています。エアコン側にHA(JEM-A)端子が搭載されている場合は、端子に直接接続します。また、中継ハーネスが届かない場合は、各社専用遠隔制御P板やHA変換コネクタ、HA接続コードを使用して接続します。これらの措置により、システムの信頼性を高め、使用者の安心感をさらに向上させています。

図1:施工イメージ

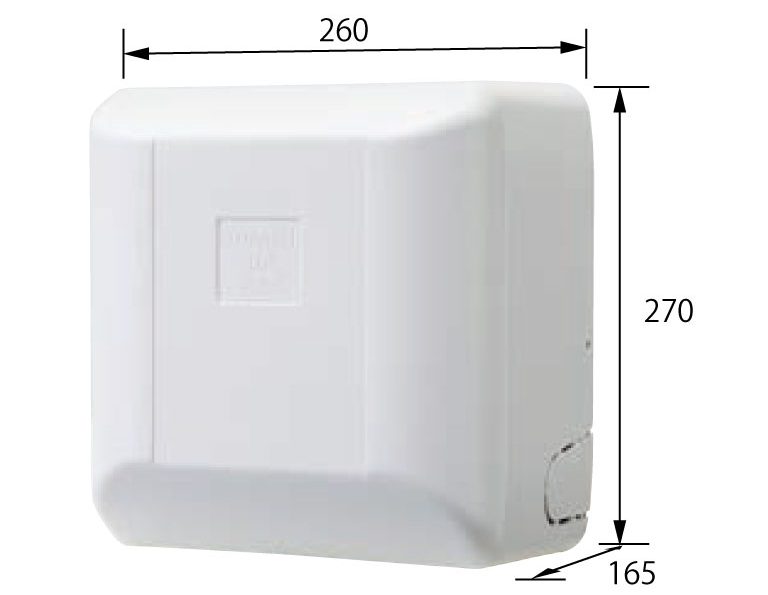

「ドレンアップキット(品番:K-KDU571KS/KV)」

「ドレンアップキット(品番:K-KDU571KS/KV)」は1台からご注文OK、翌々日の出荷となります。

品番 電源 最大揚程
K-KDU571KS 単相100V 1m
K-KDU571KV 単相200V

図2:構成部品

配管スペーサー付きモデルの特徴

このモデルの最大の特徴は、配管スペーサーを用いることで、背面にすべての配管をまとめ、スペース効率と美観を向上させる点です。ドレン排出能力は標準タイプと同様に保持しながら、よりスッキリとした仕上がりを実現します。ただし、この設計により製品の奥行きは40mm大きくなりますので、設置場所の寸法を事前にご確認ください。

図3:配管スペーサーイメージ図



図4:配管スペーサー付施工イメージ 標準タイプと比較すると、配管が図の左側にまとまりスッキリしています。

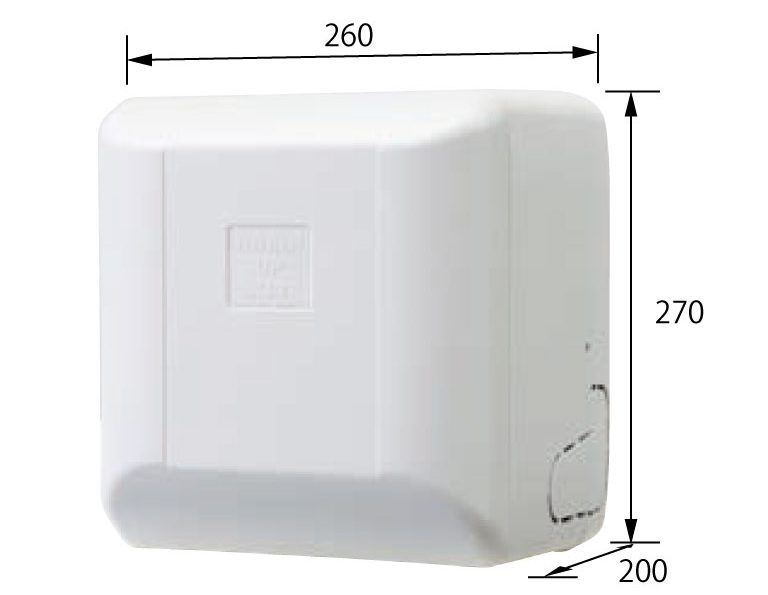

「配管スペーサー付きドレンアップキット(品番:K-KDU573KS/KV)」

「配管スペーサー付きドレンアップキット(品番:K-KDU573KS/KV)」は1台から翌々日の出荷となります。

品番 電源 最大揚程
K-KDU573KS 単相100V 1m
K-KDU573KV 単相200V

図5:構成部品

天井埋込・天吊型エアコン用ー低揚程タイプ

このタイプは、特に天井内部や高所にエアコンを設置する際にその真価を発揮します。壁掛け型と同じ能力を持ちつつ、天井埋込や天吊型エアコンの特性に合わせた設計が施されています。リフォームや新築において、ドレン排水の取り出し位置が変わる場合でも、このドレンアップキットなら容易に対応できます。

図6:天井埋込・天吊型施工イメージ リフォームなどで取出し位置が変わってもドレンアップキットならカンタン

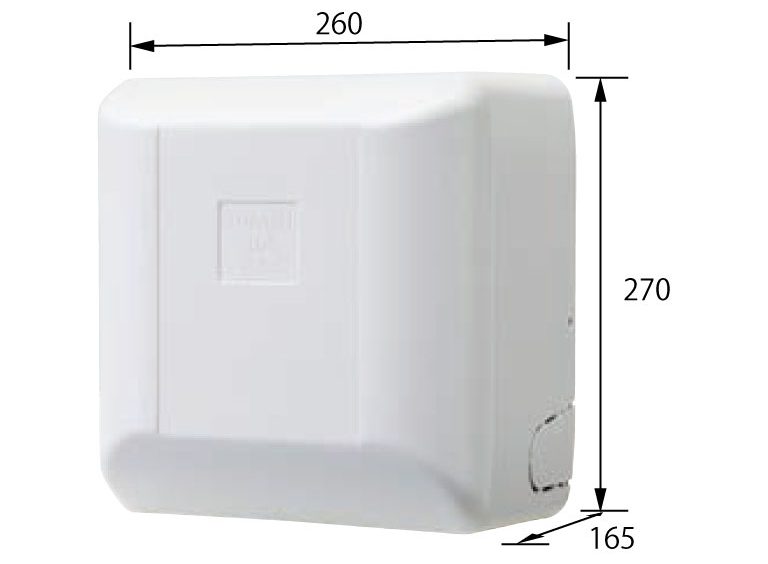

「ドレンアップキット 低揚程タイプ(1m)天井埋込・天吊型エアコン用(品番:K-KDU301KS/KV)」

「ドレンアップキット低揚程タイプ 天井埋込・天吊型エアコン用(品番:K-KDU301KS/KV)」は1台から翌々日の出荷となります。

品番 電源 最大揚程
K-KDU301KS 単相100V 1m
K-KDU301KV 単相200V

図7:構成部品

まとめ

ドレンアップキットは、地下室設置や中間の部屋、梁が邪魔して勾配が取れないような場所での壁掛けエアコン設置の悩みに応えるソリューションです。これまで諦めていたエアコンの設置を可能にし、2ヶ所の給水配管接続とコネクタ接続のシンプルな施工プロセスを提供します。壁掛けエアコンには「K-KDU571KS/KV」の標準タイプを、スペース効率と美観を求める場合にはスッキリとした配管スペーサー付きの「K-KDU573KS/KV」を選択できます。また、天井埋込みや天吊型エアコン用には「K-KDU301KS/KV」が最適です。これらのオプションにより、エアコンの設置がより柔軟かつ実用的になります。
