豊富なバリエーションで全て当日出荷可能

フレア継手は19.05mmまでのミリサイズ、インチサイズの銅管に対応できるようにバリエーションがありますが、ベストパーツオンラインでは主に空調用冷媒配管に関するインチサイズを在庫しており、17：00までのご注文で1個から当日出荷しています。今回は、ガス漏れを未然に防ぐフレア継手をご紹介します

フレア継手の仕様

対応冷媒は、新冷媒2種であるR410A・R407C・R404A・R134a・R22・R32等。新冷媒対応のフレア継手は、常用使用圧力は4.3Mpaに対応できるよう４分（1/2″）と５分（5/8″）のナット対辺が以前よりそれぞれ２ミリずつ大きくなりました。例えば、FUN-4（1/2″）は対辺24ミリ⇒26ミリ、FUN-5（5/8″）は対辺27ミリ⇒29ミリという具合です。

材質

フレアナットと本体は快削黄銅（JIS H 3250 C3604BD）です。

構造

フレア継手はフレアユニオンとフレアナットから構成され、銅管のフレア部を本体及びナットのシート面にて圧着し、気密接続ができます。銅管の先端部をフレア加工する必要がありますが、取付・取外しが簡単にでき、耐振動性にすぐれております。

規格

締め付けトルク

締め付けトルクが強すぎるとフレアナットが応力腐食割れや銅管のフレア部を破損します。弱すぎると冷媒ガスが漏れます。勘や、経験では正確な締め付けができませんので必ずトルクレンチを使用しましょう。

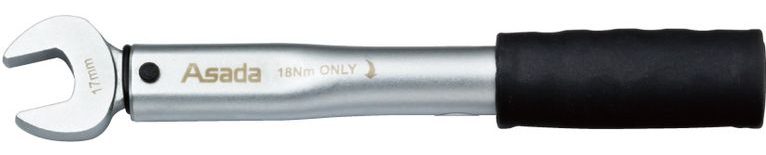

新冷媒配管用トルクレンチ　校正証明書付

メーカー：アサダ　トルクレンチ（校正証明書付）R32/R410A用です。

フレア継手のバリエーション

ベストパーツオンラインではフレア継手を、S型・L型・T型、そして異径モデルまで豊富なバリエーションを在庫しており1個からご注文できます。

フレアユニオン

「フレアユニオン」は1個から受注当日出荷しております。

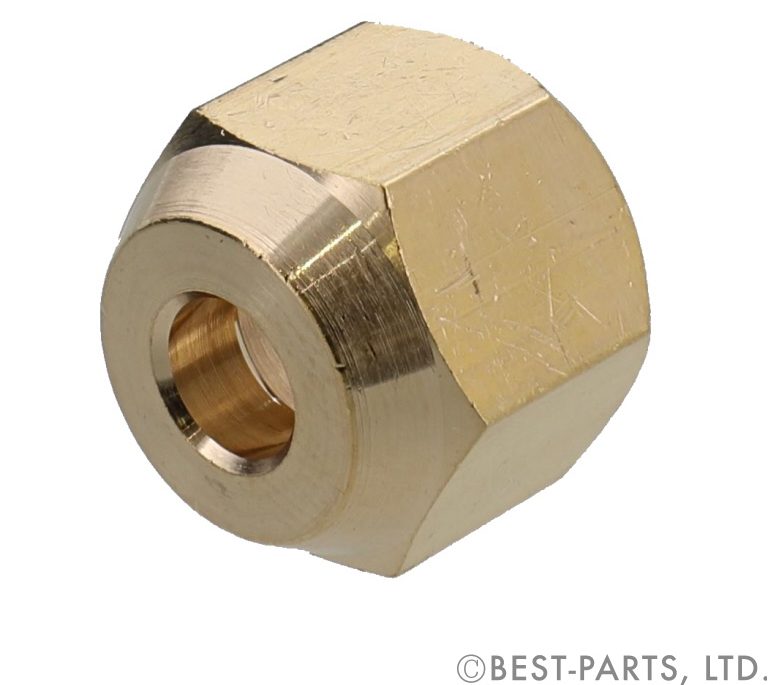

フレアナット

「フレアナット」は1個から受注当日出荷しております。

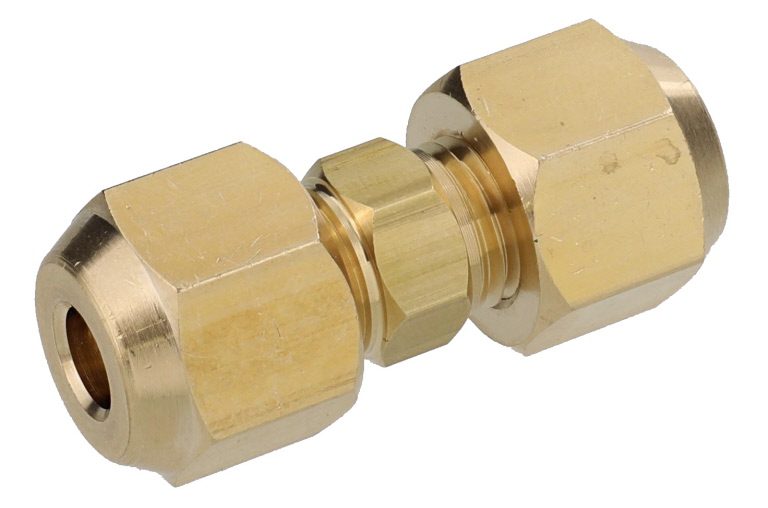

フレアユニオンナット付

「フレアユニオンナット付」は1個から受注当日出荷しております。

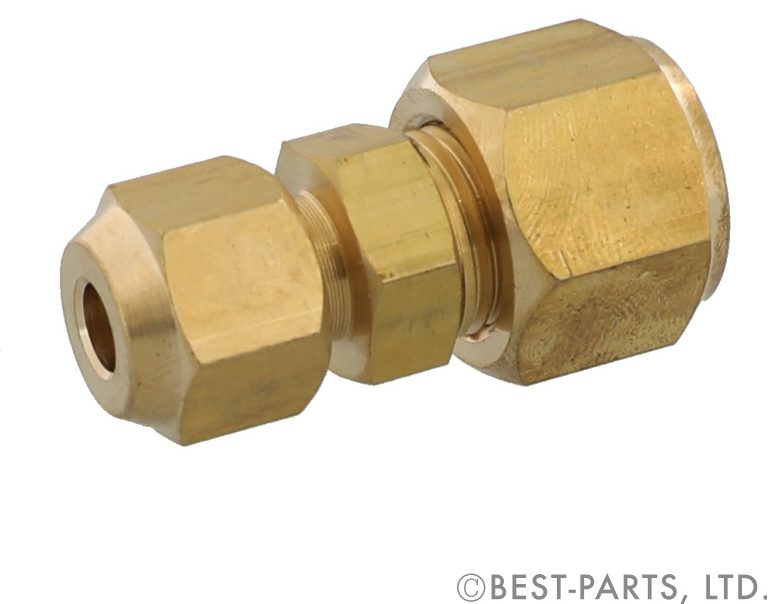

異径フレアユニオンナット付

「異径フレアユニオンナット付」は1個から受注当日出荷しております。

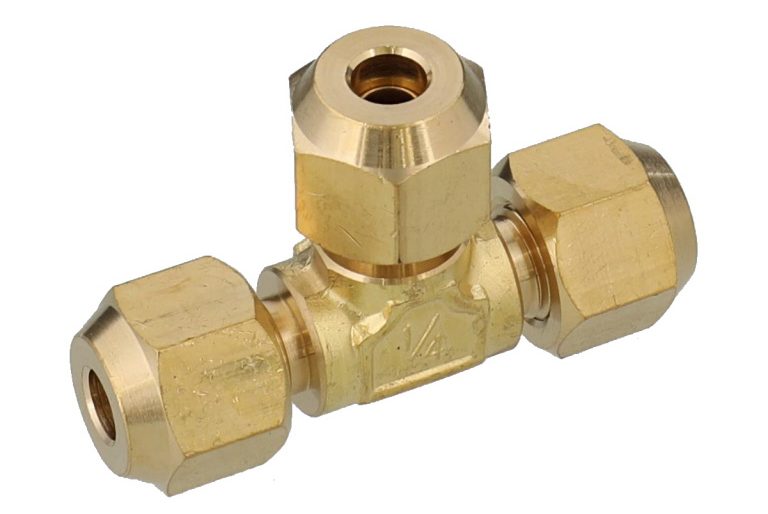

フレアチーズナット付

「フレアチーズナット付」は1個から受注当日出荷しております。

異径フレアチーズナット付

「異径フレアチーズナット付」は1個から受注当日出荷しております。

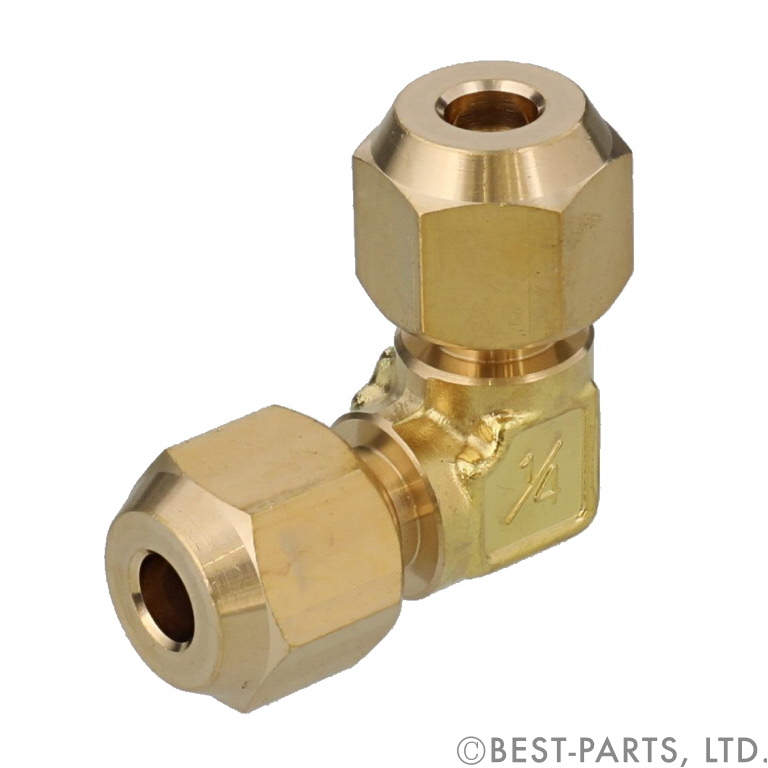

フレアエルボナット付

「フレアエルボナット付」は1個から受注当日出荷しております。

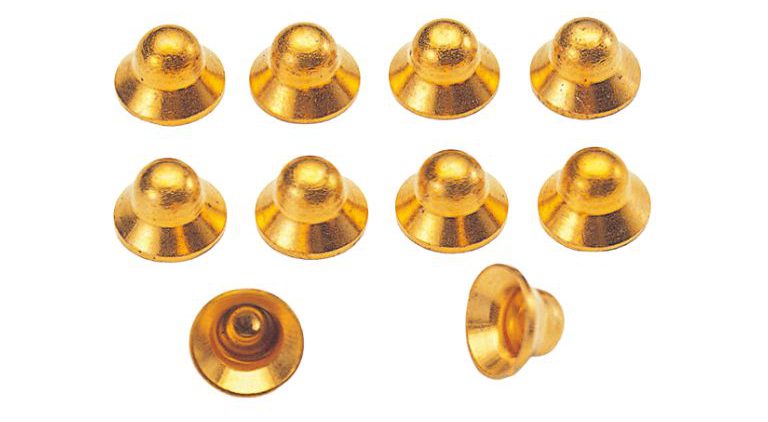

フレアキャップ

機器の移設・運搬・保管時にフレアユニオンとフレアナットの間に入れ締めこんで使用します。異物の混入や、フレア面の傷を防ぎます。10個入りの袋単位の出荷で、取寄せ品となりますので納期にご注意ください。

「フレアキャップ（品番：TA263シリーズ）」は1袋（10個入り）から受注4日後出荷しております。

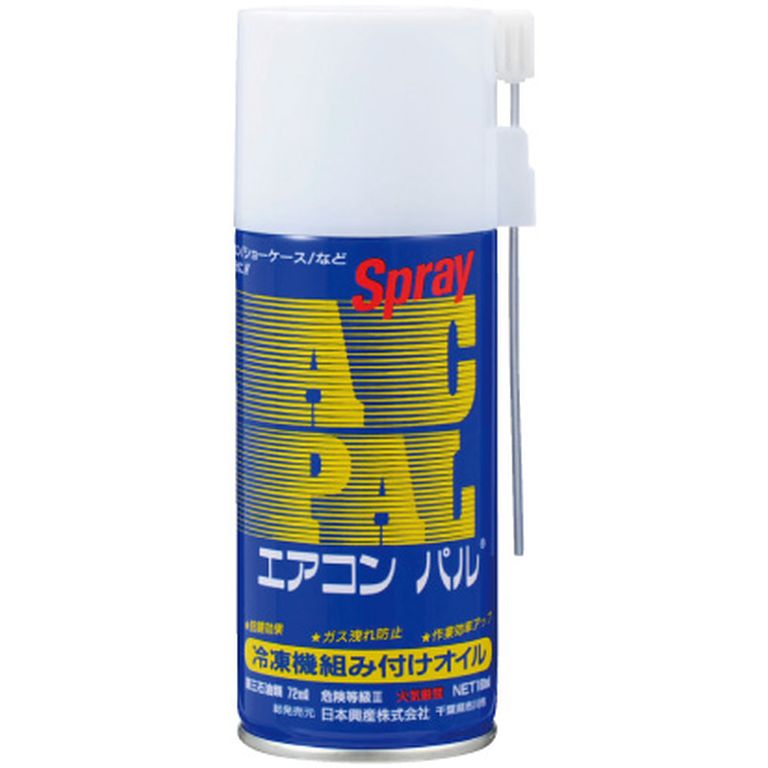

冷凍機組付オイル　エアコンパル

メタルタッチ部（ユニオンとフレアのシール面）にスプレーすれば、抜群のシール性でガス漏れを防止すると同時に、長時間安定性に優れた防錆効果を発揮する冷凍機組付けオイルです。

使用上のご注意が2点ございます。1点は、ネジ部には塗布しないで下さい。潤滑性が良くなるため、過締付けの原因となります。2点目は、過剰に塗布したり、フレア内面に塗布しないで下さい。冷媒ガスと反応し故障、クレームの原因となります。

R410A、R407C、R404a、R22、R32、R134a等にご使用いただけます「エアコンパル（品番：AC-PAL）」は、受注当日出荷しております。

まとめ

冷媒ガスの進化に伴い常用使用圧力が高まり、フレア継手の規格も変わってきています。基本性能を知り、正しい部品を選定し、規定どおりの施工をしていれば、ガス漏れトラブルは起きません。今こそ、冷媒継手を本気で見直すチャンスです。

※本稿は、2023年4月20日に公開しましたが、フレアキャップを追記し2024年2月29日に再公開しました。
