面倒な金属管の面仕上げがサクサク進む工具

金属管用ワンタッチ継手の登場で、パイプと継手の接続はほぼワンタッチに統一できるようになった。便利になったと思いきや、実はパイプカッタ―で切断した金属管の面仕上げに時間を取られ、かえって厄介なことに。本稿では短時間で金属系配管の面仕上げができる工具をご紹介します。

※この記事は2019年12月5日に公開しましたが、詳細を修正し2021年11月12日に再公開しました。

ワンタッチ継手で大きく変わる金属配管の面仕上げ

従来のリーマは銅管のバリが取れていれば良かった。しかし、冷媒銅管のエフ-1住設用銅管のテクタッチステンレス薄肉管用のイノクイックといった便利なワンタッチ継手が増え、挿入する部分の面仕上げは重要な工程になりました。施工時間短縮を目指すなら、面仕上げ工具の見直しも重要。特に、ドイツのROTHENBERGER(ローテンベルガー)社で提供している配管工具で高速化するのがオススメです。

金属管のバリを手早く取り除くパイプリーマ

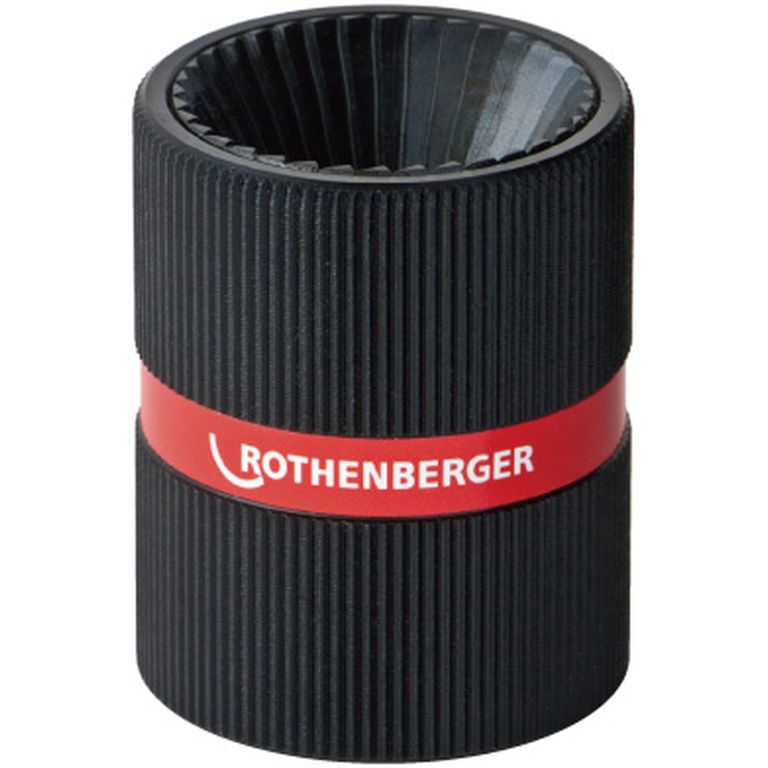

きれいな仕上がりが約束される「ユニバーサルリーマ(品番:R70075、R11006X)」

ROTHENBERGER ユニバーサルリーマ 1個より当日出荷可能です。

「ユニバーサルリーマ(品番:R11006X)」「ユニバーサルリーマ(品番:R70075)」は、手動パイプリーマの世界最高峰と言っても過言ではないこのユニバーサルリーマ。同等品と比較すると高価ですが、パイプに力を加えずとも真円を作りながら切断面のバリをきれいに削り取り、約40枚の刃で切断面を滑らかに仕上げられます。適合配管は銅・鉄、ステンレス、アルミ、真鍮、プラスチック。金属管全般に使える切削能力と抜群の耐久性を誇るパイプリーマです。上下ひっくり返して回転することで、配管の内面と外面のバリ取りながら真円を出すことができます。2品番を比較すると違いは適合配管サイズと刃数の違いです。どちらも同じレベルに仕上げます。エアコン工事の際「冷媒管」を使用しますが、「火無しワンタッチ継手(エフ-1)」を取り入れて配管する際は株式会社タブチの指定品にもなっている「ユニバーサルリーマ(品番:R11006X)」を使用すると銅管の面取りがスムーズに出来ます。

品番 適合銅管サイズ 刃部 質量 基準価格/個
R11006X 1/4~1 3/8(φ6mm~35mm) 36枚刃 196g ¥8,350
R70075 3/8~2 1/3 (φ10mm~54mm) 45枚刃 390g ¥13,860

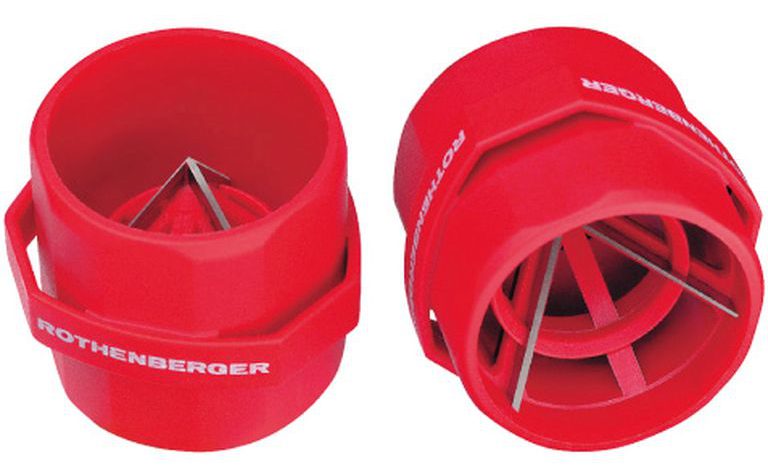

エントリーモデルの「パイプリーマ(品番:R11006)」

ROTHENBERGER リーマ R11006 1個より当日出荷可能です。

「パイプリーマ(品番:R11006)」は、パイプ用のテーパリーマの簡易版。上下ひっくり返して回転すれば、配管の内面と外面のバリを取る事ができます。具体的には写真左側で内面のバリを取り、右側で外面のバリを取りながら真円を出すことができます。適合配管は銅・アルミ・軟鋼となっていますが、肉が薄くて柔らかいパイプ用です。パイプリーマの役割は、バリを取りながら真円を出すまでです。本体が軽く3枚しか刃が無いこの「パイプリーマ(品番:R11006)」は、エアコン設置の際に使用する「冷媒管(品番:PP-23)」のような肉が薄いなまし銅管で使いましょう。要はワンタッチ継手の面仕上げにはオススメできません。

品番 能力サイズ 刃部 質量 基準価格
R11006 1/8 ~ 1 3/8(φ3~36mm) 3枚刃 196g ¥1,290

使えば納得!スクレーパー

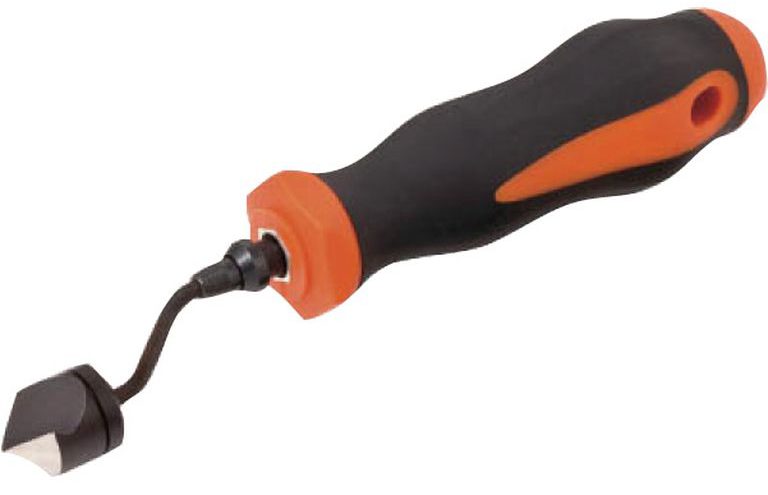

クランク式スクレーパー(品番:CT401 CT427)

「クランク式スクレーパー(品番:CT401・CT427)」は1本から当日出荷可能です。

「クランク式スクレーパー(品番:CT401・427)」は1枚刃でクランク式スクレーパ切断後のバリ・面取りクランク型ですばやく、きれいな面取り作業が可能です。円すい状1枚刃で高精度な銅管面取りが可能切りくずが粉にならず除去も容易です。「冷媒管」のバリ取りに威力を発揮します。パイプリーマと違い真円をだす為に別途「サイジングツール(品番:SGT-1M)」を使用しなければいけません。一度スクレーパーを使えばバリ取りはコレ!「クランク式スクレーパー(品番:CT401・427)」は無駄な力が入り過ぎず使いやすいです。

品番 能力サイズ 全長 刃長 質量 基準価格/本
CT401 φ1/4~5/8(φ6~16mm) 170mm 52mm 96g ¥2,490
CT427 φ1/4~3/4(φ6~19mm) 175mm 52mm 120g ¥3,560

仕上げに使いたい銅管磨き

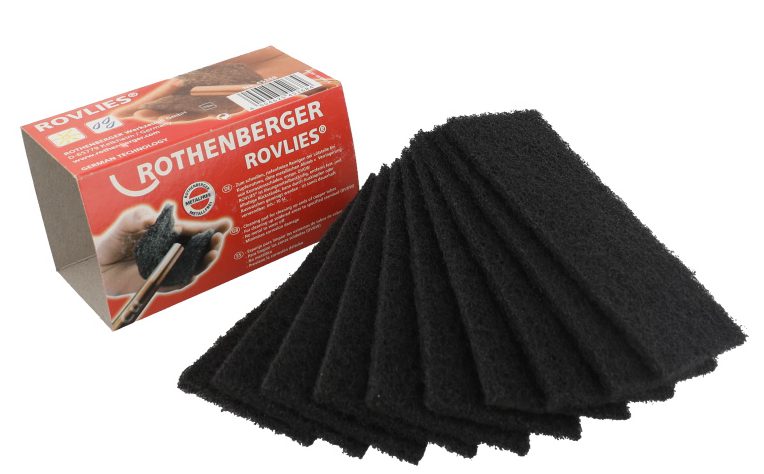

念入りに面取りしたい場合には「ナイロンたわし(品番:R45268)」

残留物をきれいに除去する「ナイロンたわし(品番:R45268)」は1箱から当日出荷可能です。

「ナイロンたわし(品番:R45268)」はパイプリーマやスクレーパでバリを取った後に銅管表面に付着した油や汚れを取る為の銅管磨き専用のナイロンたわしです。特殊加工樹脂により、ロー付け作業の妨げになる銅管の酸化被膜、腐食、汚れや油脂残留物をきれいに除去します。

品番 サイズ(1枚当たり) 質量(1箱) 入数 基準価格/箱
R45268 130×70×60mm 60g 10枚入/箱 ¥1,180

まとめ

金属配管の施工時間短縮を目指すなら、ワンタッチ継手を使うだけでなく、面仕上げ用作業工具の見直しも重要です。特に切断作業や接続作業がサクサクと進めるためには、ドイツのROTHENBERGER(ローテンベルガー)社の「ユニバーサルリーマ(品番:R70075)」を使いましょう。念のためと思う方は「ナイロンたわし(品番:R45268)」を使用するのも良いでしょう。
