オムロン製蓄電池ユニットの基礎工事を約30分で作れる簡易基礎

業界最大容量の16.4kWhを誇る蓄電池ユニットから、6.5kWhまで様々な家庭に対応した蓄電池のラインナップを有するオムロン社。さらに他社に比べてコンパクトな設計で省スペースで設置できることも人気の1つです。本稿では、オムロン社製蓄電池ユニットの基礎工事を約30分で完成させ、しかも耐震性能も確保できる簡易基礎をご紹介いたします。

耐震クラスによって2種類の簡易基礎をラインナップ

エコキュートの貯湯タンクの基礎として利用が増えているエコベースは、耐震強度が確保されていてどなたが施工しても均一の強度を担保できることが特徴です。このエコベースを基本とし、オムロン製蓄電池ユニット全3機種に対応できるよう耐震性能別に6種類の簡易基礎をご用意しています。さらに、「建築設備耐震設計・施工指針」における「局部震度法による建築設備機器の設計用標準震度」において官庁施設に設置する防災機器レベルの耐震試験をクリアした耐震クラスAを有する「エコベース仕様」と、一般住宅の耐震レベルを満たす耐震クラスBを有する「アングルベース仕様」の2種類に分かれ、現場にあった簡易基礎を使用することができます。

耐震クラスAを満たす「エコベース」仕様

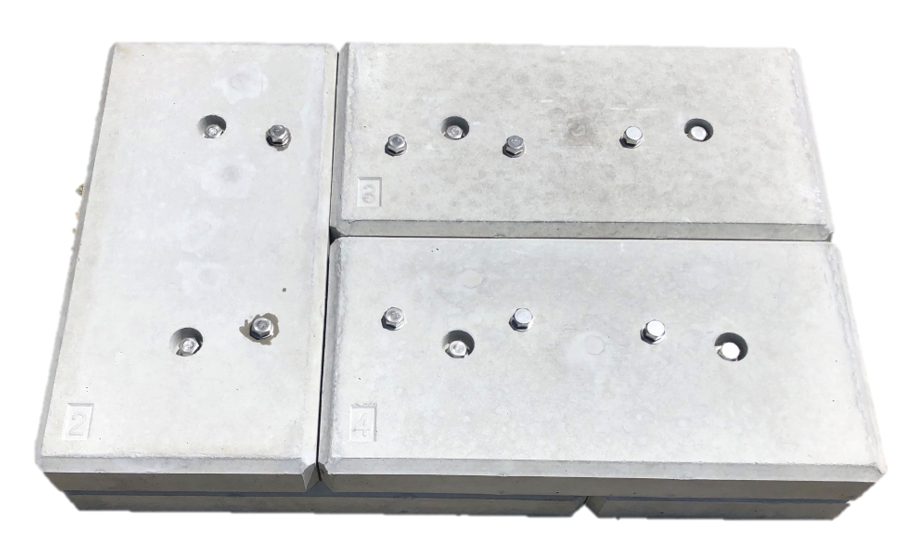

16.4kWh用簡易基礎「エコベース(品番:EO600)」

「エコベース(品番:EO600)」は1セットから翌日出荷です!

「エコベース(品番:EO600)」は、オムロン製蓄電池ユニット(KP-BU164-S)専用の簡易基礎です。24kgのブロックを6本組み上げることで耐震クラスAを確保できます。

品 番 奥行 高さ 基準価格
EO600 900 600 120 ¥44,000

※別途重量物運賃が発生いたしますのでお手数ですが、都度ご確認ください。

「エコベース(品番:EO600)」の付属品

品名 サイズ 数量
連結用SUS304六角ボルト M10×60㎜ 6
SUS304 Sワッシャー M10 6
SUS304 ワッシャー M10 6
SUS304 六角ボルト(機器固定用) M12×30 8
SUS304 Sワッシャー M12 8
SUS304 ワッシャー M12 8
工事説明書 A4 1

9.8kWh用簡易基礎「エコベース(品番:EOB500)」

「エコベース(品番:EOB500)」は1セットから翌日出荷です!

「エコベース(品番:EOB500)」は、オムロン製蓄電池ユニット(KP-BU98-S)専用の簡易基礎です。17kgのブロックを6本組み上げることで耐震クラスAを確保できます。

品 番 奥行 高さ 基準価格
EOB500 750 500 120 ¥35,750

※別途重量物運賃が発生いたしますのでお手数ですが、都度ご確認ください。

「エコベース(品番:EOB500)」の付属品

品名 サイズ 数量
連結用SUS304六角ボルト M10×60㎜ 6
SUS304 Sワッシャー M10 6
SUS304 ワッシャー M10 6
SUS304 六角ボルト(機器固定用) M12×30 8
SUS304 Sワッシャー M12 8
SUS304 ワッシャー M12 8
工事説明書 A4 1

6.5kWh用簡易基礎「エコベース(品番:OBU500)」

「エコベース(品番:OBU500)」は1セットから翌日出荷です!

「エコベース(品番:OBU500)」は、オムロン製蓄電池ユニット(KP-BU65-S)専用の簡易基礎です。25kgのブロック2本と17kgのブロックを3本組み上げることで耐震クラスAを確保できます。

品 番 奥行 高さ 基準価格
OBU500 750 500 120 ¥39,000

※別途重量物運賃が発生いたしますのでお手数ですが、都度ご確認ください。

「エコベース(品番:OBU500)」の付属品

品名 サイズ 数量
連結用SUS304六角ボルト M12×60㎜ 6
SUS304 Sワッシャー M12 10
SUS304 ワッシャー M12 10
SUS304 六角ボルト(機器固定用) M12×30 4
工事説明書 A4 1

約30分で基礎工事が完了する「エコベース」の設置手順

設置手順はエコキュートの貯湯タンク向けの「エコベース」と同様です。設置場所を整地して転圧し、水平をとったうえで、ブロックを格子状に組み上げていくだけで蓄電池ユニットを設置することが可能です。サイズにより多少ブロックの重さは異なりますが、重いもので最大24kgですので1人で充分作業できる範囲になります。さらに耐震性能が確保されておりますので、どなたが施工しても均一の品質を保つことができるので安心です。

天候に問わず1人で基礎工事を行うことができるうえ、耐震性能も確保されているので安心できます。

耐震クラスBを満たす「アングルベース」仕様

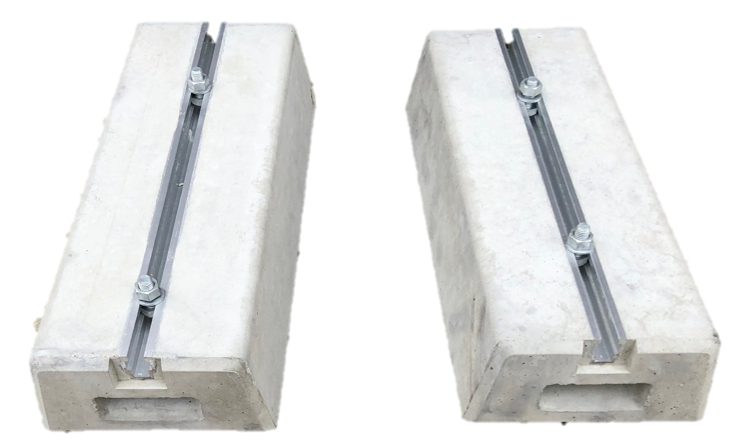

16.4kWh用簡易基礎「アングルベース(品番:AG480-100SET)」

「アングルベース(品番:AG480-100SET)」は1セットから翌日出荷です!

「アングルベース(品番:AG480-100SET)」は、オムロン製蓄電池ユニット(KP-BU164B-S)専用の簡易基礎です。スライドベースの施工と同様に、アンカーピッチに合わせてブロックを2本設置することで耐震クラスBを確保できます。

品 番 全長 高さ 重量(1本) 基準価格
AG480-100SET 480 200 100 20kg ¥10,900

※別途重量物運賃が発生いたしますのでお手数ですが、都度ご確認ください。

「アングルベース(品番:AG480-100SET)」の付属品

品名 サイズ 数量
SUS304六角ボルト M12 4
SUS304 Sワッシャー M12 4
SUS304 ワッシャー M12 4

9.8kWh用簡易基礎「アングルベース(品番:AG350-100SET)」

「アングルベース(品番:AG350-100SET)」は1セットから翌日出荷です!

「アングルベース(品番:AG350-100SET)」は、オムロン製蓄電池ユニット(KP-BU98B-S)専用の簡易基礎です。スライドベースの施工と同様に、アンカーピッチに合わせてブロックを2本設置することで耐震クラスBを確保できます。

品 番 全長 高さ 重量(1本) 基準価格
AG350-100SET 350 200 100 14.5kg ¥8,300

※別途重量物運賃が発生いたしますのでお手数ですが、都度ご確認ください。

「アングルベース(品番:AG350-100SET)」の付属品

品名 サイズ 数量
SUS304六角ボルト M12 4
SUS304 Sワッシャー M12 4
SUS304 ワッシャー M12 4

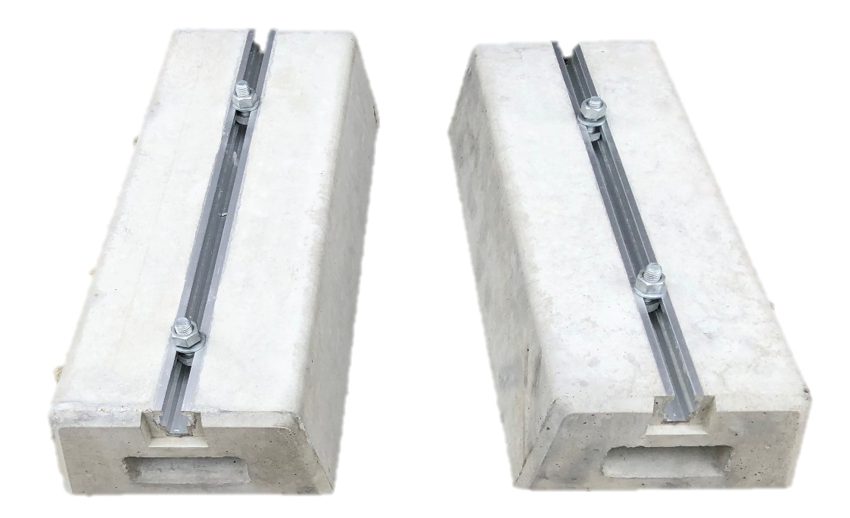

6.5kWh用簡易基礎「アングルベース(品番:XAG400-100SET)」

「アングルベース(品番:XAG400-100SET)」は1セットから翌日出荷です!

「アングルベース(品番:XAG400-100SET)」は、オムロン製蓄電池ユニット(KP-BU65B-S)専用の簡易基礎です。スライドベースの施工と同様に、アンカーピッチに合わせてブロックを2本設置することで耐震クラスBを確保できます。

品 番 全長 高さ 重量(1本) 基準価格
XAG400-100SET 400 200 100 16.5kg ¥9,390

※別途重量物運賃が発生いたしますのでお手数ですが、都度ご確認ください。

「アングルベース(品番:XAG400-100SET)」の付属品

品名 サイズ 数量
SUS304六角ボルト M12 4
SUS304 Sワッシャー M12 4
SUS304 ワッシャー M12 4

約30分で基礎工事が完了する「アングルベース」の設置手順

「アングルベース」タイプの設置手順は「スライドベース」と同様です。設置場所を整地して転圧し、水平をとったうえで、アンカーピッチに合わせて「アングルベース仕様」を設置しボルトナットで固定するだけのカンタン施工で「エコベース仕様」に比べて安価で済む点が特徴です。ですが、一般住宅での耐震性能を満たす耐震クラスBを確保できますのでご安心ください。

スライドベースと同様の固定方法で耐震クラスBを確保できる。

まとめ

オムロン社の蓄電池ユニットの簡易基礎として推奨されている簡易基礎を追加ラインナップしました。基礎の完成まで必要な時間は約30分と大幅に工期が短縮できるうえ、耐震性能も現場に応じて選べる豊富な品ぞろえです。官庁施設に設置する防災機器レベルの耐震試験をクリアした耐震クラスAを求める場合は、「エコベース仕様」、一般住宅レベルの耐震クラスBを求める場合は、「アングルベース仕様」を選定して下さい。
