ヒートポンプ式温水暖房システムの無駄な熱交換を極小化する「エクセルペアチューブ」
往き戻りの不要な熱交換を防ぐ優れた断熱性能

厚さ10mmの保温材がそれぞれのパイプからの放熱を防ぐ
「エクセルペアチューブ(保温材付)」のもっとも大きな特徴は断熱性能です。上図をご覧ください。往き戻りそれぞれの配管が、厚さ10mmの発泡ポリエチレン(熱伝導率0.046W/m・k程度)に覆われているため、外気への放熱を防ぐだけでなく往き戻りでの無駄な熱交換が発生しない構造がその特徴の根拠です。
戸建住宅の温水暖房に特化したラインナップ
配管口径は7A~13Aの小口径のラインナップで一般的な戸建住宅での温水暖房や追焚き配管として使用することを想定しています。最小曲げ直径は7A(品番:XLS-7HON10W)で100mm、10A(品番:XLS-10HON10W)で200mmながら曲げ時の抵抗感が少なく、床下での取り回しも容易に行えます。
品番 | パイプ内径 | パイプ外径 | 全長 | 保温材厚さ | 基準価格 |
XLS-7HON10W | 7.0 | 10.0 | 25m | 10mm | ¥19,000 |
XLS-10HON10W | 10.0 | 13.0 | ¥20,300 | ||
XLS-13HON10W | 13.0 | 17.0 | ¥22,300 | ||
XLS-7HON10W-5 | 7.0 | 10.0 | 5m | ¥4,670 | |
XLS-10HON10W-5 | 10.0 | 13.0 | ¥4,940 |
「エクセルペアチューブ(保温材付)」にはCH継手がオススメ!
「エクセルペアチューブ(保温材付)」に採用されている架橋ポリエチレン管は、締込み継手やワンタッチ継手以外に、タケノコ形状のCH(CCH)継手を使用することができます。CH(CCH)継手は他の継手と比較すると、価格が安くて施工時間も大幅に短縮できます。もちろん、二重Oリングシールですから漏水の心配もありませんので、「エクセルペアチューブ(保温材付)」には迷わずお使いください。また、CH継手をパイプに挿入する際に使用するスムーサーも、最近では1丁あれば7A、10A、13A(13Aは別途ライナー必要)に対応する「マルチスムーサー(品番:PJ-05)」が安価で使いやすいのでオススメしています。

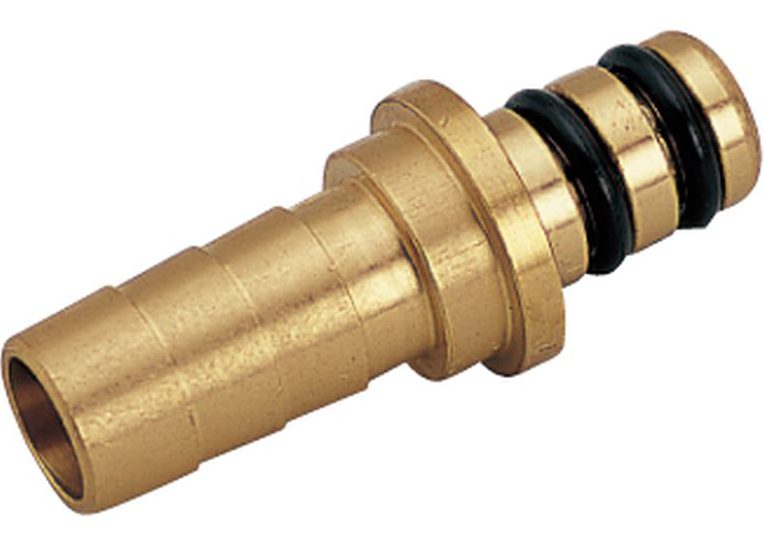

CHジョイント
品番 | タケノコ | CH | 基準価格 |
XPE-HJ7 | 7A | オス | ¥490 |
XPE-HJ10 | 10A | ¥490 | |
XPE-HJ13 | 13A | ¥840 |
マルチスムーサー(架橋ポリエチレン管Φ7-Φ13対応) PJ-05
品番 | 適合配管 | 基準価格 |
PJ-05 | 7A・10A | ¥24,700 |
PJ0513L | 13A用ライナー | ¥5,200 |
まとめ
往き戻りのパイプ間で熱交換をさせない「エクセルペアチューブ(保温材付)」は、省エネ機器であるヒートポンプで生み出した貴重な熱を交換した温水を効率よく屋内へ搬送することができます。また、柔軟性に富むエクセルパイプソフトを採用しているので取り回しが容易です。さらにCH(CCH)継手を使用すれば、材料費の抑制にもつながりますので、ヒートポンプ式温水暖房システムにオススメいたします。

大宮彰大
2008年入社(33歳)
温水暖房分野を担当し2013年4月完成のベストパーツ株式会社社屋の冷暖房部材選定を行う。
