すぐにわかる!温水暖房用架橋ポリエチレン管と継手の組合わせ
※この記事は2020年12月22日に公開しましたが、校正し直し2021年11月9日に再公開いたしました。
暖房用架橋ポリエチレン管には専用の継手が必要
日本国内で流通している暖房用架橋ポリエチレン管の規格は、「架橋ポリエチレン管工業会」が定めた「低圧暖房用架橋ポリエチレン管JPXA401」がほとんどであり、給水給湯用架橋ポリエチレン管の「JIS 6769 PN15」とは異なります。元々「低圧暖房用架橋ポリエチレン管JPXA401」は1967年に日本で初めて架橋ポリエチレンパイプを量産した三菱ケミカルインフラテック社の社内規格でしたが、温水暖房市場に参入する配管メーカー各社は、この規格に合わせてパイプや継手を開発し現在に至ります。
給水給湯用と温水暖房用では全サイズで内径が違う

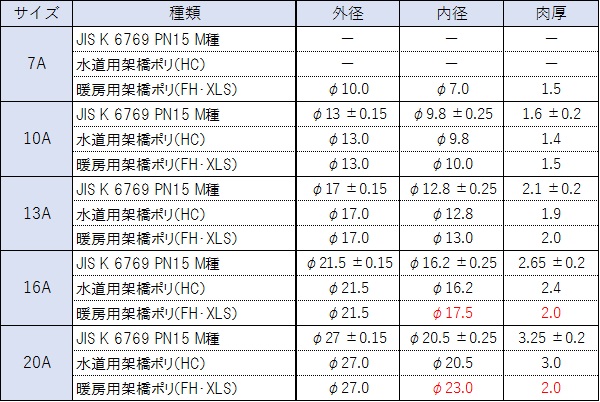

「低圧暖房用架橋ポリエチレン管JPXA401」と「JIS 6769 PN15」の大きな違いは内径にあります。下図を見ると10A、13A、16A、20Aの全サイズにおいて暖房用架橋ポリの方が内径が大きいことが分かります。
10A、13Aでは許容差の範囲にありますが、16A、20Aは大きく寸法が異なります。よって、給水給湯用に開発された内径シールの継手は使用できません。また、多くのワンタッチ継手も「JIS 6769 PN15」に準拠して開発されているので暖房用架橋ポリへの使用は控えた方がよいでしょう。
暖房用架橋ポリは柔らかい
暖房用架橋ポリエチレン管は水道用架橋ポリエチレン管に比べ柔らかいと言われています。どのくらい異なるのか三菱ケミカルインフラテック社製架橋ポリエチレン管の仕様書から抜粋しました。一般的に柔軟性は架橋度合いを意味する「ゲル分率」が関係していると言われていますが、三菱ケミカルインフラテック社は給水給湯用か温水暖房用かに関わらず、ゲル分率はJIS規格の0.65を遵守したうえで製造技術で用途に応じた柔軟性を実現しているようです。いずれにしても、温水暖房用は給水給湯用に比べると非常に柔らかいことがわかります。
最小曲直径(cm) | 7A | 10A | 13A | 16A | 20A |
給水給湯用(HC)
JIS K 6769 PN15 M種相当 |
ー | 30 | 30 | 50 | 60 |
暖房用架橋ポリ(FH・XLS)
JPXA401相当 |
10 | 20 | 20 | 30 | 50 |
2021年度版!暖房用架橋ポリエチレン管と継手の組み合わせ
温水暖房用架橋ポリエチレン管の中でも代表的な三菱ケミカルインフラテックの3種類の配管と継手の組合せをまとめました。パイプと継手は施工品質を担保するために同一メーカーが望ましいのは言うまでもありません。とはいえベストパーツでは、継手メーカーであるオンダ製作所の「カポリ2」は嵌合が確認できているうえ現場の困りごとを解決するのに必要不可欠と考え、組み合わせを確認したうえで積極的にオススメしております。
施工方法 | 品名 | エクセルパイプソフト | エクセルパイプFH | O2ストップパイプ |
タケノコ式 | タケノコ継手 | ○ | ✕ | △(要O2バンド) |
締込式 | エクセルジョイント | ○ | ○ | ✕ |
カポリ2 | ○ | ○ | ○ | |
O2ストップ専用継手 | ✕ | ✕ | ○ |
ユカロンエクセル™パイプソフトに使える継手は?

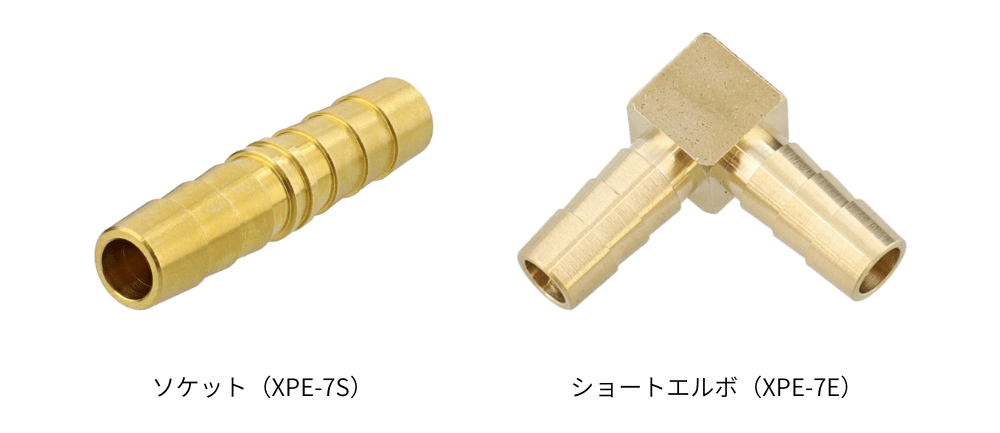

ユカロンエクセル™パイプソフトは、従来の暖房用架橋ポリエチレン管に比べて柔らかく、取り回しも容易なため、温水式床暖房用マットを使用した床暖房や温水ルームヒーターなどの住宅内の暖房端末と熱源機の連絡配管に最適です。エクセルパイプソフトには、「シングルチューブ」、「コアチューブ」、「CD管付コアチューブ」、「高断熱コアチューブ」、「保温材付きペアチューブ」と数多くのラインナップがあります。いずれも、表の通りあらゆる継手が使用できますが、最も多く使用されているのは「タケノコ継手」です。

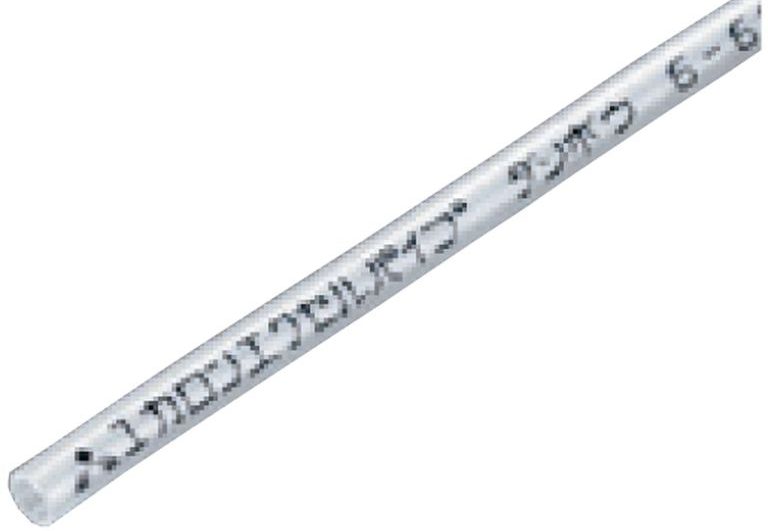

シングルチューブ
品番 | 呼び径 | 内径 | 外径 | 全長 | 基準価格 |
UST-7L-S | 7A | φ7.0 | φ10.0 | 100m | ¥11,800 |
UST-10L-S | 10A | φ10.0 | φ13.0 | ¥14,000 | |
UST-13L-S | 13A | φ13.0 | φ17.0 | ¥16,500 |

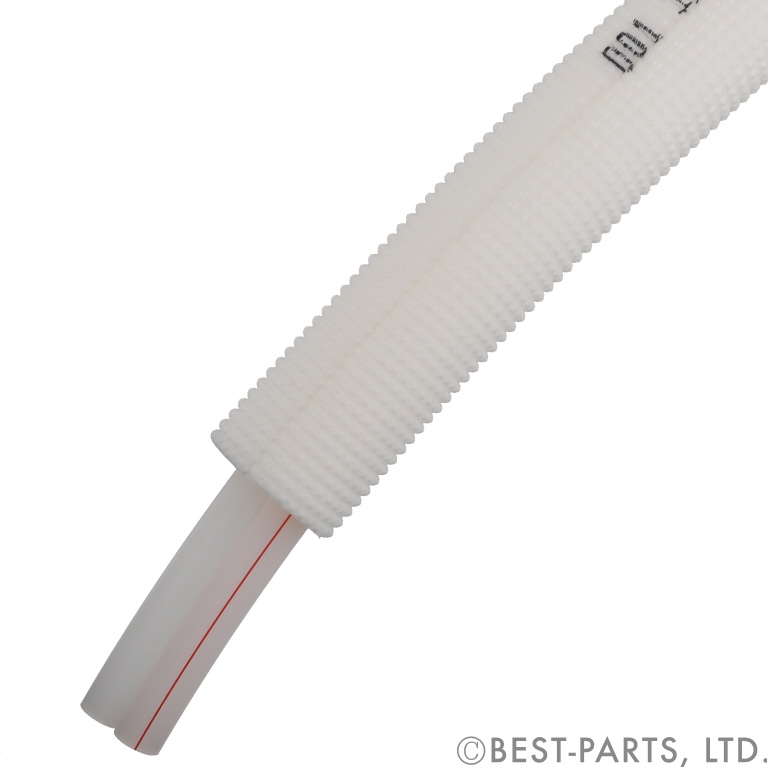

高断熱コアチューブ
品番 | パイプ |
保温材厚 |
信号線 |
全長 | 基準価格 | ||
呼び径 | 内径 | 外径 | |||||
UPT-7N-I | 7A | φ7.0 | φ10.0 | 8mm | なし | 50m | ¥23,000 |
UPT-10N-I | 10A | φ10.0 | φ13.0 | なし | ¥28,800 | ||
UPT-7N-IE | 7A | φ7.0 | φ10.0 | 3芯 | ¥26,400 | ||
UPT-10N-IE | 10A | φ10.0 | φ13.0 | 3芯 | ¥30,800 |

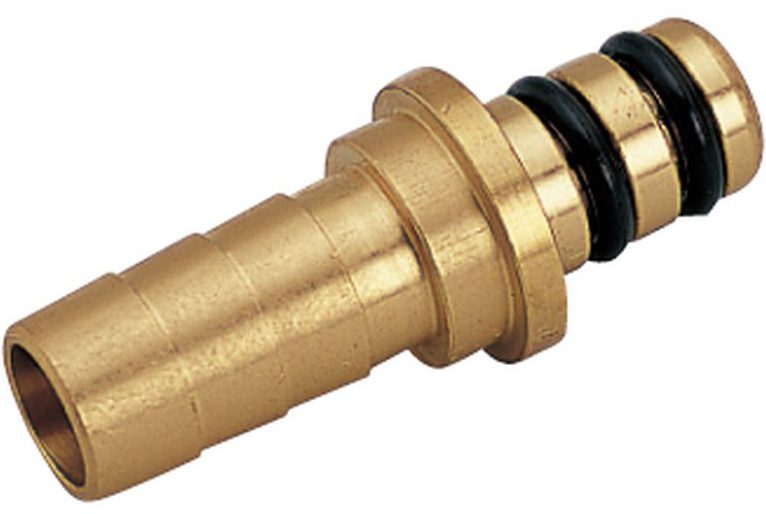

CHジョイント
品番 | タケノコ | CH | 基準価格 |
XPE-HJ7 | 7A | オス | ¥490 |
XPE-HJ10 | 10A | ¥490 | |
XPE-HJ13 | 13A | ¥840 |

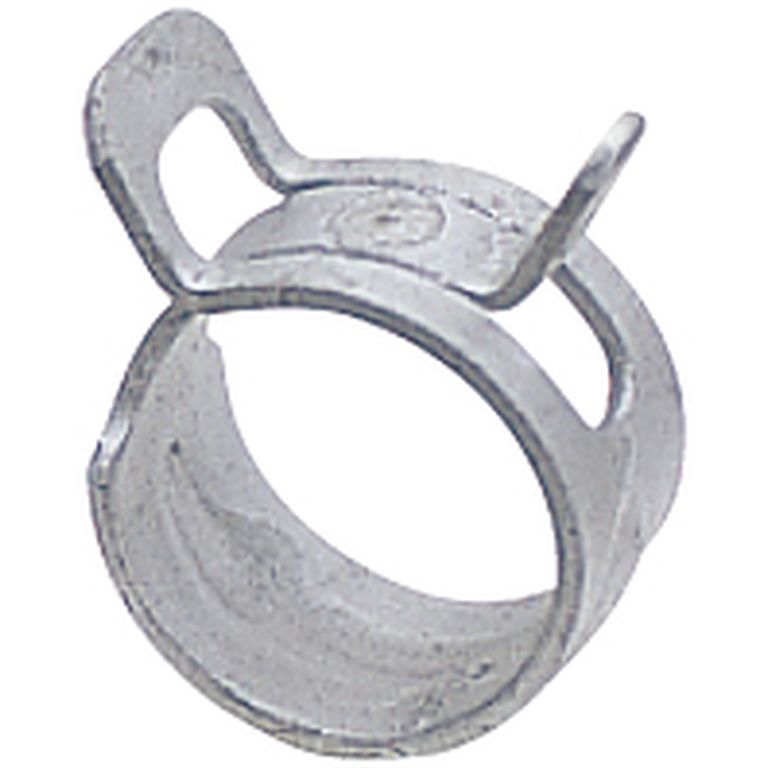

ワンタッチバンド
品番 | 適合サイズ | 基準価格 |
XPE-6B | 6A | ¥60 |
XPE-7B | 7A | ¥60 |
XPE-10B | 10A | ¥60 |
XPE-13B | 13A | ¥70 |
エクセルパイプFHに使用できる継手はどれ?
「エクセルパイプFH」は、中規模から大規模の非住宅の床暖房やロードヒーティングに適しています。継手は、パイプと同一メーカーが望ましいので三菱ケミカルインフラテック「エクセルジョイント」からお選びいただくのが一般的ですが、現実的には品ぞろえが不足しているのは否めません。そこでオススメしたいのが、オンダ製作所の「カポリ2」。例えば、「エルボソケット」や「ナット付きアダプタ」など熱源機やヘッダー廻りで便利な「エクセルジョイント」にはない継手がラインナップされています。過去には三菱ケミカルインフラテックにOEMしていた実績から、「カポリ2」は「エクセルジョイント」同様に安心してお使いいただけます。
くれぐれもご注意いただきたいのは、「タケノコ継手」は使えないという点です。なぜなら、エクセルパイプFHはユカロンエクセル™パイプソフトと異なりロードヒーティングの施工にも耐えられる固いパイプですからバンドでは抜け防止ができないからです。

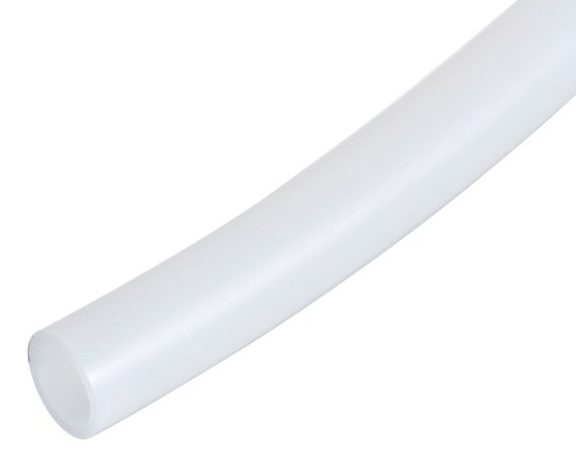

エクセルパイプFH
品番 | 呼び径 | 内径 | 外径 | 全長 | 基準価格 |
XLFH-7 | 7A | φ7.0 | φ10.0 | 100m | ¥9,400 |
XLFH-10 | 10A | φ10.0 | φ13.0 | ¥11,400 | |
XLFH-13 | 13A | φ13.0 | φ17.0 | ¥12,300 | |
XLFH-16 | 16A | φ17.5 | φ21.5 | ¥14,900 | |
XLFH-20 | 20A | φ23.0 | φ27.0 | ¥29,900 |

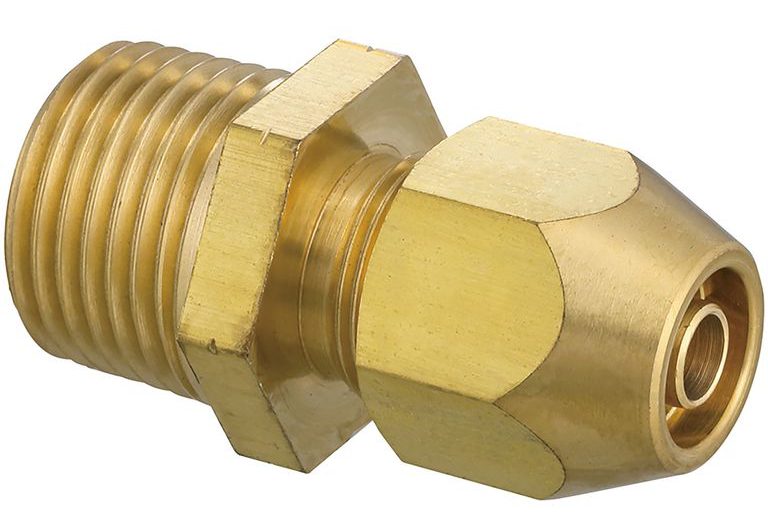

エクセルジョイント オスアダプタ
品番 | 適合樹脂管 | ねじ | 基準価格 |
XL7A-1/2M | 7A | R1/2 | ¥1,080 |
XL10A-1/2M | 10A | R1/2 | ¥1,290 |
XL13A-1/2M | 13A | R1/2 | ¥1,370 |
XL16A-1/2M | 16A | R1/2 | ¥1,540 |
XL20A-3/4M | 20A | R3/4 | ¥2,670 |

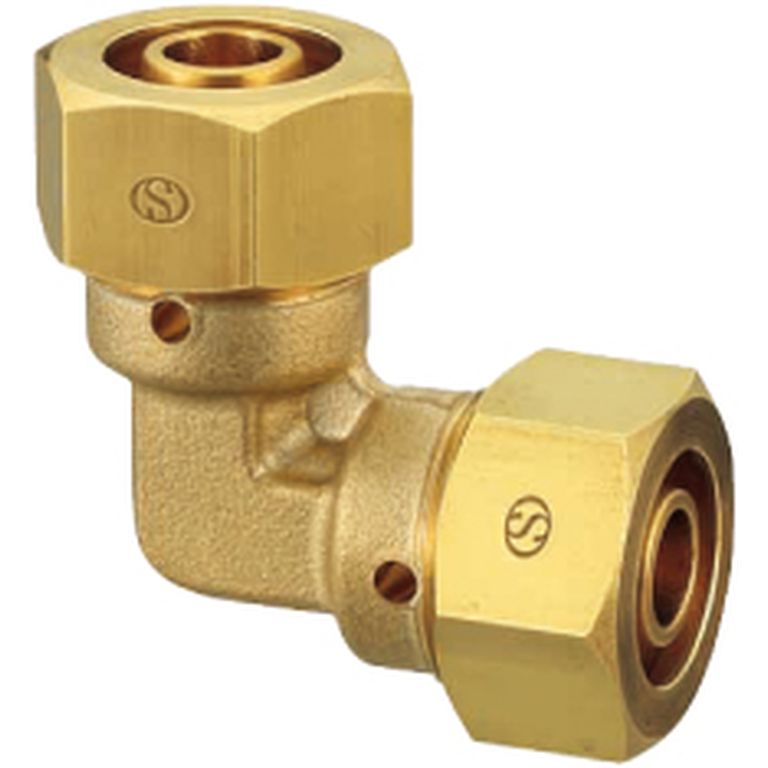

カポリ2 架橋ポリパイプ用エルボソケット KSL3
品番 | 適合樹脂管 | 基準価格 |
KSL3-10 | 10A | ¥1,600 |
KSL3-13 | 13A | ¥1,730 |
KSL3B-16 | 16A | ¥2,240 |
O2ストップパイプに使える継手はどれ?
O2ストップパイプは、従来の温水暖房用架橋ポリエチレン管にO2バリアフィルム層(EVOH=エチレンビニルアルコール)を施すことで酸素を遮断します。そのため、鉄製放熱端末を備えた冷温水システムで金属管の代用として重宝されています。エクセルパイプソフトと同様に「O2ストップパイプ裸管」、「O2ストップCD管付コアチューブ」、「高断熱コアチューブO2」、「O2ストップ保温材付ペアチューブ」、「O2ストップ保温材付シングルチューブ」と数多くのラインナップがあります。継手は三菱ケミカルインフラテック製の「O2ストップ専用継手」が最も安心ですが、オンダ製作所の「カポリ2」もお使い頂けます。
また、酸素透過性が低い密閉配管用の温水式床暖房用マット「エクセルソーレ55-O2」を使用する場合は、「タケノコ継手」を使わざるを得ません。その場合、O2ストップパイプ専用の「O2バンド」を使うことで酸素透過を極力抑えることが可能です。

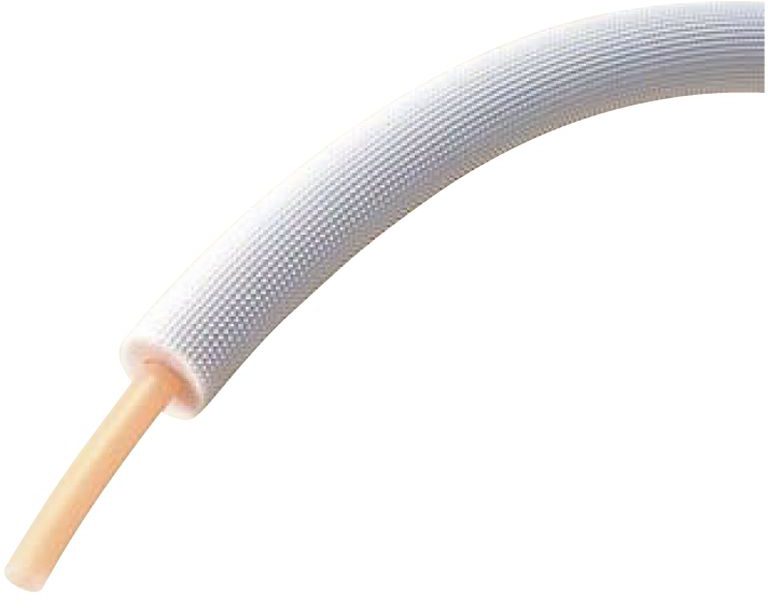

O2ストップシングルチューブ(保温材付)
品番 | パイプ |
保温材厚 |
全長 | 基準価格 | ||
呼び径 | 内径 | 外径 | ||||
O2-7HON10 | 7A | φ7.0 | φ10.3 | 10mm | 50m | ¥16,000 |
O2-10HON10 | 10A | φ10.0 | φ13.3 | ¥16,800 | ||
O2-13HON10 | 13A | φ13.0 | φ17.4 | ¥17,800 | ||
O2-10HON20 | 10A | φ10.0 | φ13.3 | 20mm | 25m | ¥20,700 |
O2-13HON20 | 13A | φ13.0 | φ17.4 | ¥21,300 | ||
O2-16HON20 | 16A | φ17.5 | φ21.8 | ¥22,900 |

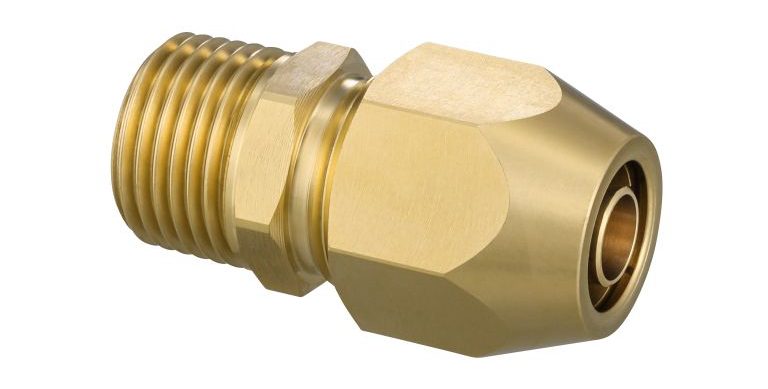

O2ストップ専用ハーフジョイント
品番 | 適合樹脂管 | ねじ | 基準価格 |
OHJ-7A | 7A | R1/2 | ¥1,120 |
OHJ-10A | 10A | R1/2 | ¥1,160 |
OHJ-13A | 13A | R1/2 | ¥1,300 |
OHJ-16A | 16A | R1/2 | ¥1,380 |
カポリ2 架橋ポリパイプ用オスアダプタ KSJ1型
品番 | 適合樹脂管 | ねじ | 基準価格 |
KSJ1-1307 | 7A | R1/2 | ¥940 |
KSJ1-1310 | 10A | R1/2 | ¥940 |
KSJ1-1313 | 13A | R1/2 | ¥1,070 |
KSJ1B-1316 | 16A | R1/2 | ¥1,280 |
KSJ1B-2016 | 16A | R3/4 | ¥2,000 |
KSJ1H-2020 | 20A | R3/4 | ¥2,620 |
ワンタッチバンド(O2ストップ)
品番 | 適合樹脂管 | 基準価格 |
O2-7B | O2ストップ 7A | ¥60 |
O2-10B | O2ストップ 10A | ¥60 |
まとめ
低圧暖房用架橋ポリエチレン管JPXA401の規格に準拠している暖房用架橋ポリエチレン管は、給水給湯用架橋ポリエチレン管とは内径が異なります。その為、給水給湯用に用いられている内径シール構造の継手は、温水暖房配管に流用できません。一方で、温水暖房用の継手は、品揃えが薄く不便です。その点、オンダ製作所の「カポリ2」であれば、暖房用架橋ポリエチレン管であるエクセルパイプソフト、エクセルパイプFH、そしてO2ストップパイプのすべてに嵌合し、ラインナップも豊富なので、これらを積極的に活用しましょう。
