未来工業の革新的なPF管用コネクタ: シンプルな接続と脱着

PF管用コネクタは多種多様で、選択が難しいことが多いです。本稿では、簡単に取り外し可能な未来工業製の3種類のコネクタを紹介します。

PF管用コネクタの基本

PF管コネクタは、プールボックスウオルボックスなどの配線接続に欠かせません。多種多様なPF管に対応するため、「Gタイプ」、「ワンタッチ型」、「防水型」の3つのタイプがあります。

PFS管

ワンタッチ接続: PF管用コネクタ(Gタイプ)

Gタイプは、最もコスト効率が高く、簡単に施工できるモデルです。接続時は奥までグッと差し込み、解除時はストッパー部分を回すだけの簡単施工です。ただし、単層構造のミラフレキSS専用の設計のため、複層管構造で溝の浅いミラフレキMFには使用できない点に注意が必要です。

PF管用コネクタの接続・解除方法の説明

図1:PF管の接続は差し込むだけのワンタッチ!解除する場合は、ストッパー部分を手で回すだけで可能!狭所で手で力が入れづらい場合は、突起部分をペンチで回して下さい。

多用途対応: PF管用コネクタ(ワンタッチ型)

ワンタッチ型は、単層構造のミラフレキSSと複層構造のミラフレキMFの両方に使用できます。複層構造のミラフレキをしっかり固定するため、内部に金属製のストップリングが入っております。接続方法は差し込むだけのワンタッチで奥までグッと差し込んで固定します。解除の際は、袋ナットを緩めてストップリングと袋ナットを取り外してください。また、再利用も可能ですがストップリングに変形がないか確認の上お使いください。

PF管用ワンタッチコネクタの接続・解除方法の説明

図2:PF管の接続は差し込むだけのワンタッチ!接続解除する場合は、袋ナットを緩めてストップリングと袋ナットを外せばPF管を抜くことができます。

防水仕様: PF管用防水型コネクタ

防水型コネクタは、PF管側とコネクタ側の両方に防水パッキンが付いており、屋外での使用に適しています。施工方法は、袋ナットでの締め込みにより、防水性を確保します。ただし、複層構造構ミラフレキMF専用設計である点に注意が必要です。

PF管用防水型コネクタの接続・解除方法の説明

図3:PF管との接続は一度袋ナットと透明のストップリングを取り外し、PF管を差し込んでから絞め込んで接続します。解除の際は、同様に袋ナットを緩めればPF管を外すことができます。

各コネクタのラインナップ

Gタイプのラインナップ

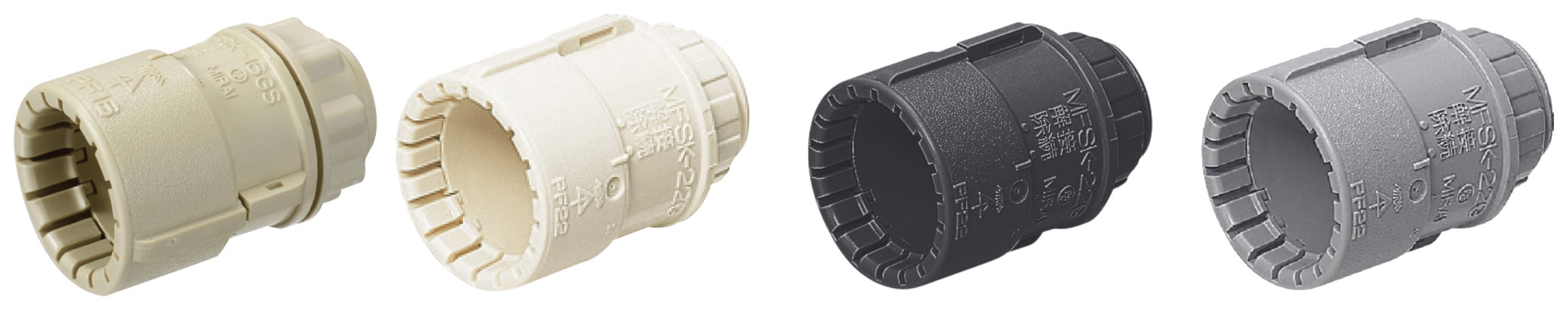

「PF管用コネクタ(Gタイプ)」の画像

「PF管用コネクタ(Gタイプ)」は1個から当日出荷です!(グレーは1袋(10個入)翌々日出荷

品番
適合管 適合ノック径 ねじ径
ベージュ ミルキーホワイト ブラック グレー
MFSK-16GSJ MFSK-16GSM MFSK-16GSK MFSK-16GSH PF管16 φ22・φ27 G1/2
MFSK-22GJ MFSK-22GM MFSK-22GK MFSK-22GH PF管22 φ27 G3/4
MFSK-28GJ MFSK-28GM MFSK-28GK MFSK-28GH PF管28 φ34 G1
MFSK-36GJ MFSK-36GM MFSK-36GK MFSK-36GH PF管36 φ42 G1-1/4

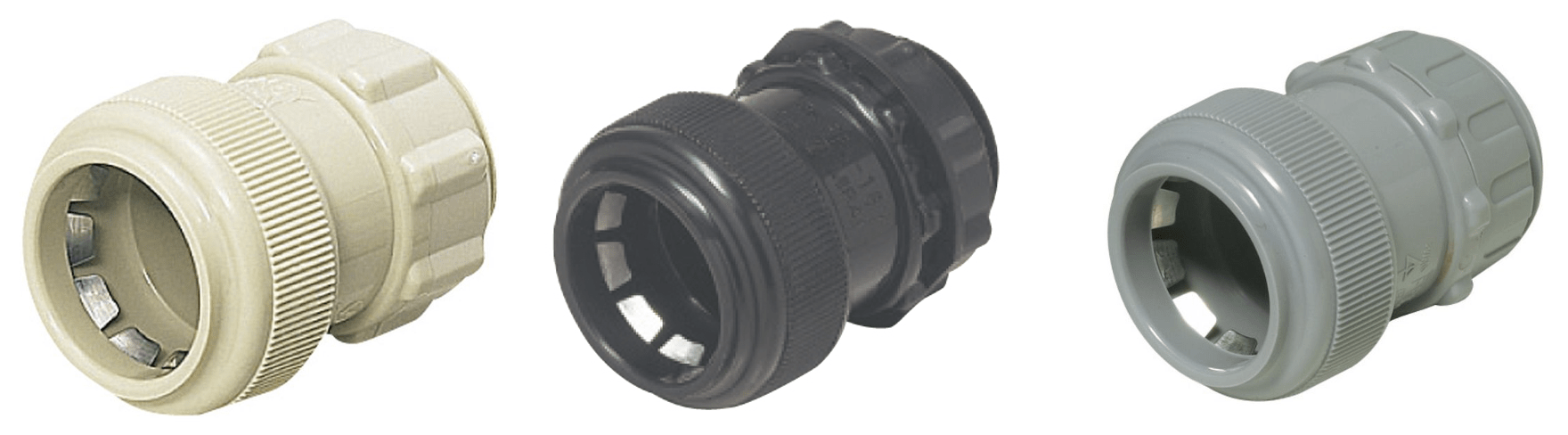

ワンタッチ型のラインナップ

「PF管用コネクタ ワンタッチ型」は1個から当日出荷です!(グレーは1袋(10個入)翌々日出荷)

品番
適合管 適合ノック径 ねじ径
ベージュ ブラック グレー
FPK-16YSJ FPK-16YSK FPK-16YSH PF管16 φ22・φ27 G1/2
FPK-22YJ FPK-22YK FPK-22YH PF管22 φ27 G3/4
FPK-28YJ FPK-28YK FPK-28YH PF管28 φ34 G1
FPK-36YJ FPK-36YK FPK-36YH PF管36 φ42 G1-1/4
防水型のラインナップ

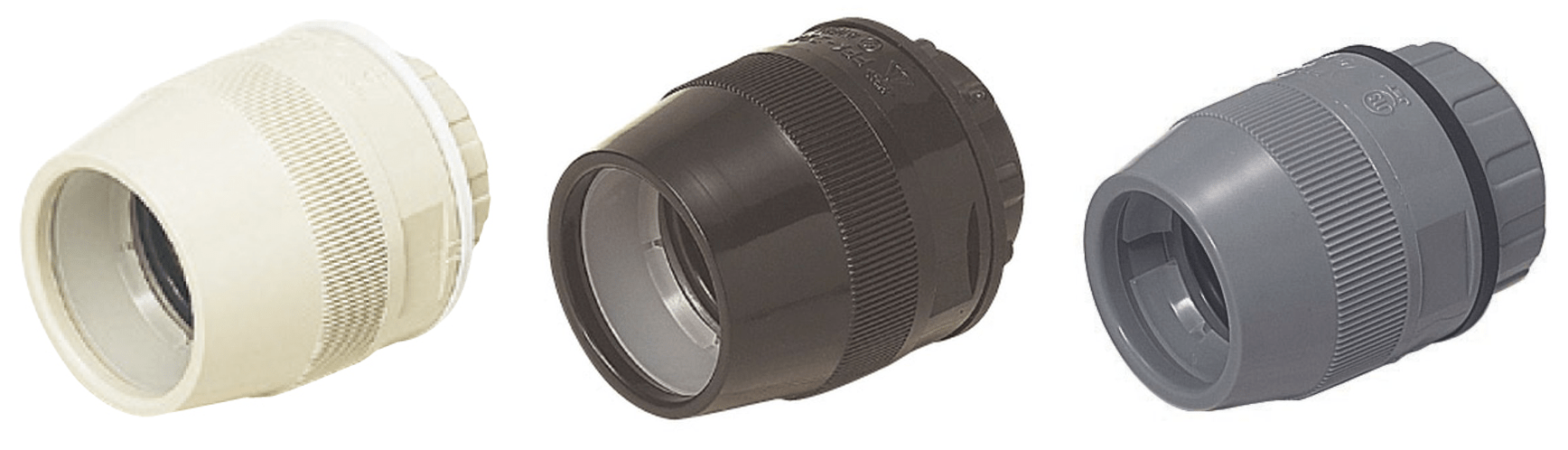

「PF管用防水型コネクタ」の画像

「PF管用防水型コネクタ」は1個から当日出荷です!(グレーは1袋(10個入)翌日出荷)

品番
適合管 適合ノック径 ねじ径
ベージュ ブラック グレー
FPK-16FJ FPK-16FK FPK-16FH PF管16 φ27 G1/2
FPK-22FJ FPK-22FK FPK-22FH PF管22 φ27 G3/4
FPK-28FJ FPK-28FK FPK-28FH PF管28 φ34 G1
FPK-36FJ FPK-36FK FPK-36FH PF管36 φ42 G1-1/4

PFD管

まとめ

PF管コネクタには、さまざまな種類があります。単層構造のミラフレキSSでコスト最優先なら「Gタイプ」、複層構造のミラフレキMFも兼用で使用するなら「ワンタッチ型」、屋外での防水性を求めるなら「防水型」となります。すべてのコネクタが脱着可能で再利用も可能ですが、特に「ワンタッチ型」では金属製のストップリングの変形がないか確認の上、使用してください。近年の住宅仕様に対応するべく、新たにブラックとグレーを規格追加いたしました。住宅の外観にマッチするカラーを選定のうえ、継手を使い分けしてください。

※この記事は2023年12月12日に公開した内容ですが、新たにブラックとグレーを規格追加し2024年8月5日に再度公開しました。
