三菱ケミカルインフラテック社のO2ストップパイプは、架橋ポリエチレン管ながらも独自の技術で酸素の透過を阻止し、密閉配管における新たな標準となっています。この画期的なパイプは、鉄製パネルラジエータやその他の鉄系放熱器を錆びから守ることができます。さらに、6種類20アイテムという豊富なバリエーションを提供し、あらゆるニーズに応える柔軟性を備えています。この多様性を活かし、あなたの現場に最適な選択をしましょう。

他社とは品質が全然違う

一見すると、すべての樹脂管が同じように見えるかもしれませんが、仕様変更前の「O2ストップパイプ」は、O2バリア層が外層にあったため、施工時に傷がつきやすく、酸素の透過の恐れがありました。しかし、三菱ケミカルインフラテック社は、このバリア層を中間層に移すことで、施工時の傷を防ぎ、パイプの柔軟性を大幅に向上させる画期的な改良を行いました。この改善により、施工性が格段に向上し、外層に傷がついても酸素を透過することがなくなったのです。

EVOHで酸素透過防止

三菱ケミカルインフラテック社のO2ストップパイプは、その5層構造の中心にEVOH（エチレンビニルアルコール）製のO2バリアフィルム層を配置しています。このEVOH層は、その特殊な分子構造により酸素の透過を効果的に防止します。これにより、配管内の酸素濃度を低く保ち、錆や腐食のリスクを大幅に減少させることができます。パイプが特徴的なオレンジ色であるのは、一般の架橋ポリエチレン管との識別を容易にするためです。この暖房色のオレンジ色は、現場での素早い識別を支援し、施工時の効率を高めるために、顔料を混ぜ込んで作られています。

6種20アイテムの豊富なバリエーション

往き戻り独立型保温材付O2ストップパイプ

このタイプは、保温材が往きと戻りが独立しているため、温水搬送時に熱交換が起こらず、往き戻りの温度差が大きくなることで、ヒートポンプ熱源での使用時に効率的な運転を実現します。特に、エネルギー効率を重視する現代建築に最適です。

被覆O2ストップペアチューブ

往き戻りがセットになっている「被覆O2ストップペアチューブ」は、温水マットエクセルソーレO2の設置に便利で、即日出荷が可能です。

品番	パイプ内径(φ)	パイプ外径(φ)	保温材厚(mm)	保有水量(ℓ/m)	全長(m)
O2-7HON10W	7.0	10.3	10	0.04	25
O2-10HON10W	10.0	13.3		0.08
O2-13HON10W	13.0	17.4		0.13

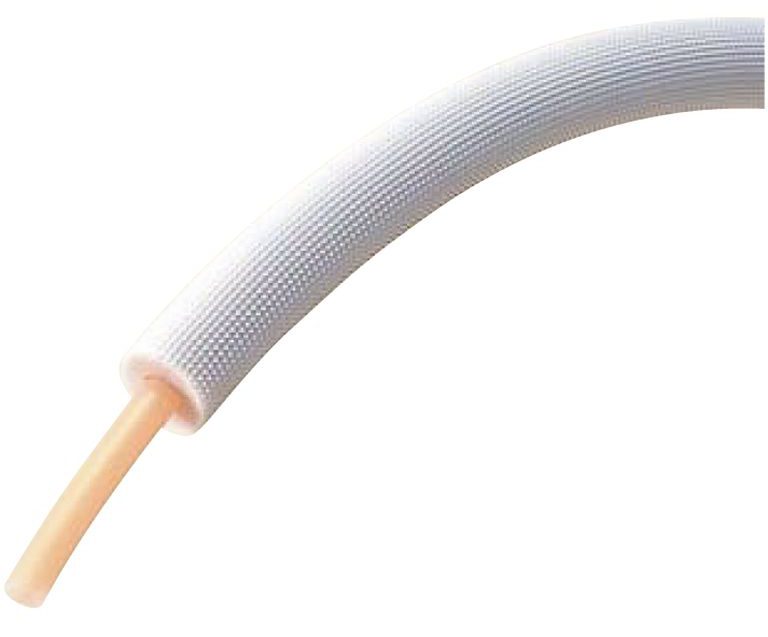

被覆O2ストップシングルチューブ

こちらのモデルは、枝管をワンパイプ方式で配管する場合にオススメです。

品番	パイプ内径(φ)	パイプ外径(φ)	保温材厚(mm)	保有水量(ℓ/m)	全長(m)
O2-7HON10	7.0	10.3	10	0.04	50
O2-10HON10	10.0	13.3		0.08
O2-13HON10	13.0	17.4		0.13
O2-10HON20	10.0	13.3	20	0.08	25
O2-13HON20	13.0	17.4		0.13
O2-16HON20	17.5	21.8		0.24

往き戻り一体型O2ストップパイプ

往き戻り管が一体になっていて、温水搬送時に熱交換させるタイプです。往き戻り管の温度差が少なくなるため、ガス、石油熱源に使用すると温度ムラの少ない快適な運転となります。

高断熱O2ストップコアチューブ

こちらのモデルは、ベストパーツのオリジナル商品です。保温材厚が8mmのため、省スペースでの施工が可能です。

品番	パイプ内径(φ)	パイプ外径(φ)	保温材厚(mm)	保有水量(ℓ/m)	全長(m)
XLS-7N-I-O2	7.0	10.3	8	0.04	50
XLS-10N-I-O2	10.0	13.3		0.08

サブウェイ工法・床下断熱に最適なO2ストップチューブ

サブウェイ工法や床下断熱工法に適した住宅用途に特化した、三菱ケミカルインフラテック社のO2ストップチューブの3つのモデルをご紹介します。これらの製品は、床下や天井裏などの特定の環境での使用を念頭に置いて設計されており、そのような場所での温水搬送に最適です。

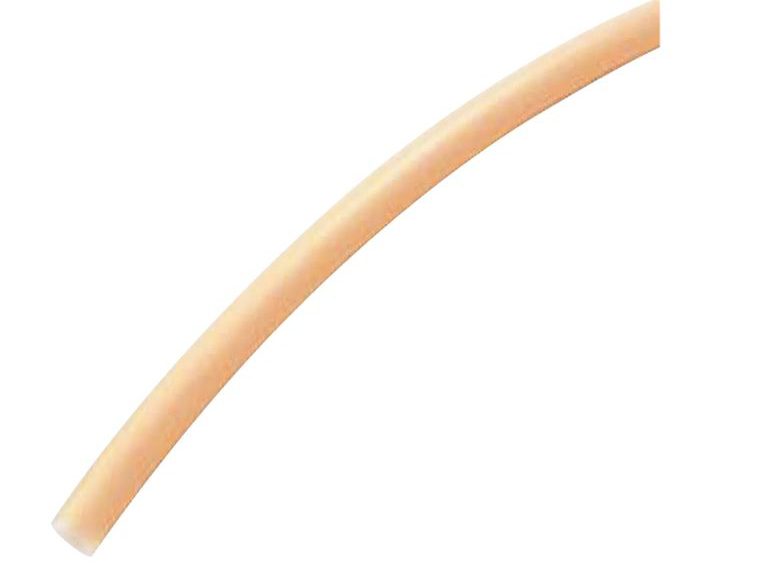

O2ストップチューブ

品番	内径(φ)	外径(φ)	肉厚(mm)	保有水量(ℓ/m)	全長(m)
O2-7C	7.0	10.3	1.6	0.04	100
O2-10C	10.0	13.3		0.08
O2-13C	13.0	17.4	2.15	0.13
O2-16C	17.5	21.8		0.24

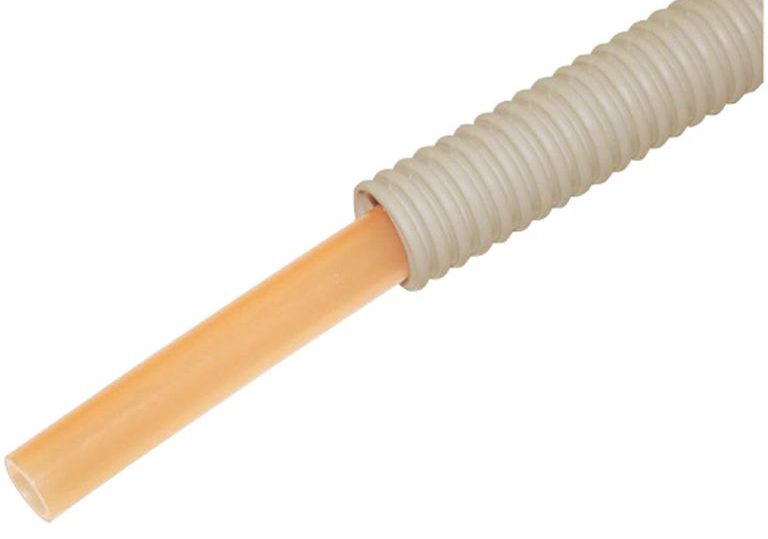

O2ストップ保護管付きシングルチューブ

こちらのモデルは、引きずっても傷がつかないよう保護管をセットしています。

品番	内径(φ)	外径(φ)	肉厚（mm)	保有水量(ℓ/m)	全長(m)
O2-10-SW	10.0	13.3	1.6	0.08	50

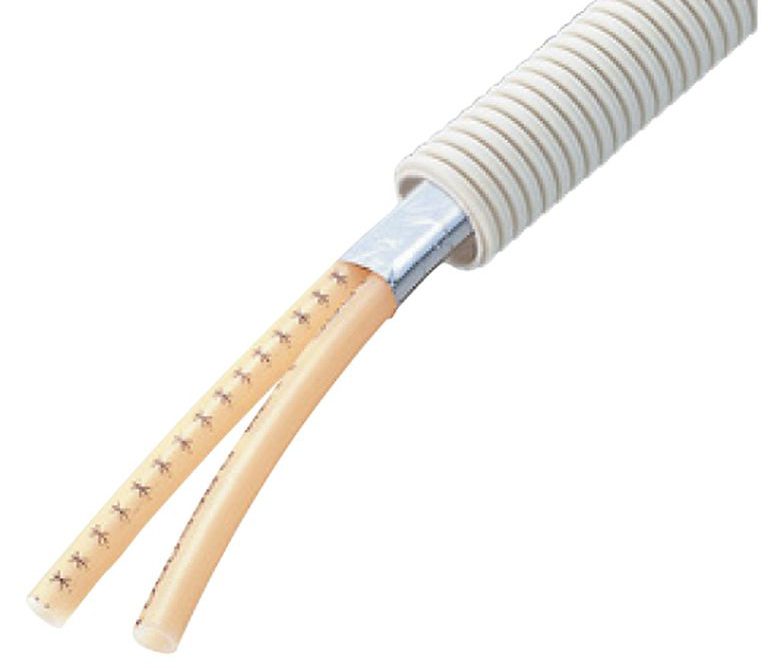

O2ストップCD管付コアチューブ

こちらのモデルは、往き戻りがセットになっているため、引き回しに便利です。

品番	呼び	CD管(mm)	信号線	保有水量(ℓ/m)	全長(m)
O2W-7CD	7A	27	x	0.04	50
O2W-10CD	10A	36	x	0.08
O2W-7CDE	7A	27	〇	0.04
O2W-10CDE	10A	36	〇	0.08

O2ストップパイプ専用継手の重要性

O2ストップパイプは独自の酸素透過防止バリア層を備えているため、内径は一般的な架橋ポリエチレン管と同じであっても、外径が0.3～0.4mm太く設計されています。この特徴のため、施工時にはO2ストップパイプ専用継手の使用が必須です。これにより、パイプの完全なシールと最適な性能が保証されます。

特に、内径がΦ10mmとΦ7mmのパイプには、架橋ポリ用タケノコ継手と併用して、O2ストップパイプ専用のワンタッチバンド（O2ストップ）を使用することも可能です。この組み合わせにより、迅速かつ効率的な施工が実現され、信頼性の高い配管システムの構築が可能になります。

O2ストップ専用ハーフジョイント

主にヘッダーとO2ストップパイプを接続します。

品番	パイプ呼び	オスねじ
OHJ-7A	7A	R1/2
OHJ-10A	10A
OHJ-13A	13A
OHJ-16A	16A

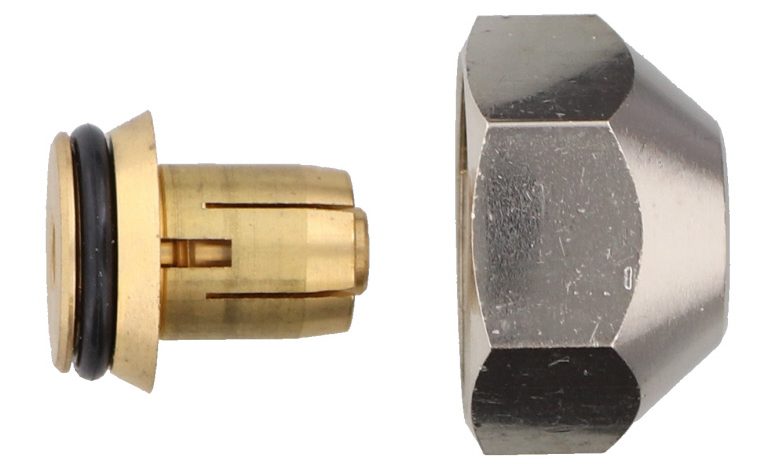

パネコンジョイント

主にO2ストップパイプとパネルラジエーターを接続するための継手です。

品番	パイプ呼び	適合メーカー
OPJ-7H	7A	旭イノベックス、ダイヤノーム等
OPJ-10H	10A
OPJ-13H	13A
OPJ-10DN	10A	ピーエス等
OPJ-13DN	13A
OPJ-7D	7A	森永エンジニアリング等
OPJ-10D	10A
OPJ-13D	13A

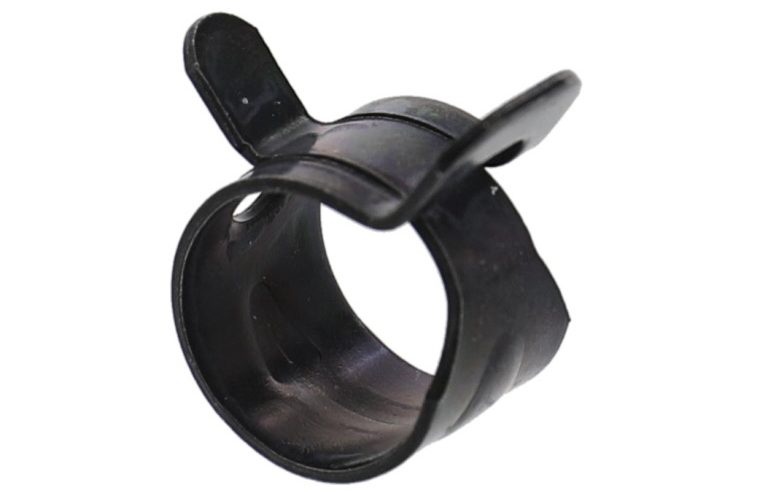

ワンタッチバンド（O2ストップ）

O2ストップパイプの7Aおよび10Aサイズに関しては、CHジョイントや分岐ヘッダーなどと共に、「架橋ポリ用タケノコ継手」もO2ストップパイプ専用の「ワンタッチバンド（O2ストップ）」を使用することで施工が可能です。このワンタッチバンドは、施工時の識別を容易にするために黒色で着色されています。

品番	適合パイプ
O2-7B	O2-7A
O2-10B	O2-10A

まとめ

O2ストップパイプとO2ストップ専用継手を使用することで、鉄製パネルラジエータの施工が従来よりも簡単になります。さらに、密閉回路に温水マットエクセルソーレ55-O2を敷設する際も、CHジョイントや分岐ヘッダーと組み合わせた架橋ポリ用タケノコ継手とO2ストップパイプ専用のワンタッチバンドを用いることで、効率的な施工が可能です。

※この記事は2020年9月28日公開されましたが、校正し直し2023年12月15日に再度公開しました。
