給湯器 リモコン線の圧着端子は「絶縁タイプ」がオススメ

給湯器リモコン工事に必要な、リモコンとリモコン線の接続作業。その作業には「圧着端子」を使用するのが一般的です。本稿では、安全性と作業性に配慮した絶縁タイプを中心に、オススメの圧着端子をご紹介します。

絶縁タイプをオススメする理由は「安全性」と「作業性」

給湯器メーカー各社の工事説明書には、ほとんどの場合「Y型端子」としか記載がありません。一方で、圧着端子の種類は多岐に渡り、選定に苦慮するケースもあると伺います。ベストなパーツでは、絶縁不良によるリスク回避と、別途絶縁処理をする手間を省く「安全性」と「作業性」に優れた”絶縁タイプ”を給湯器のリモコン工事に使用することをオススメしています。

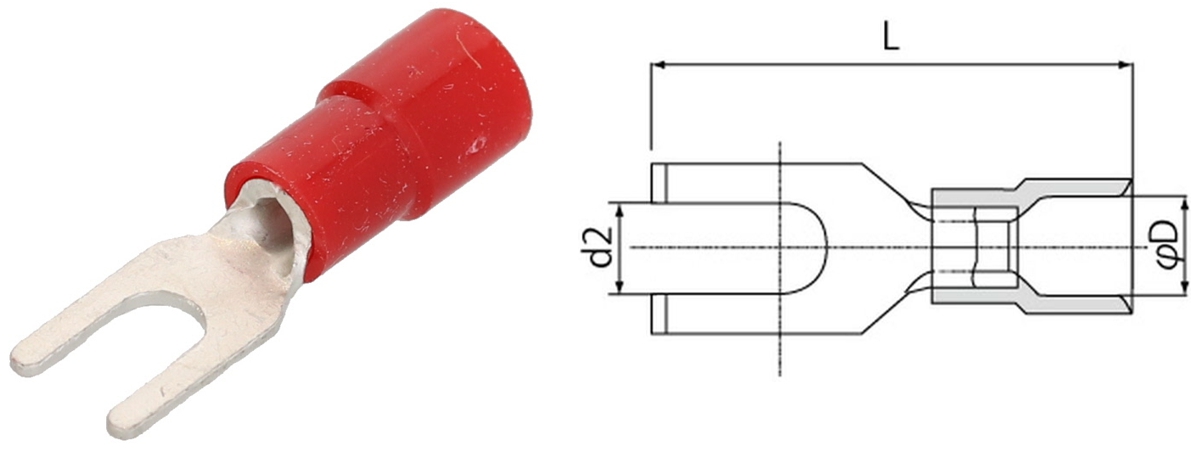

給湯器のリモコン配線には”TMEX-1.25タイプ”がオススメ

ガス・石油給湯器およびエコキュートなど、一般住宅向け給湯器用リモコンの端子部固定用のビス径は、3mm~5mmが一般的です。また、リモコン線の多くがより線0.3~0.75㎟が指定サイズですので、給湯器のリモコン線に使用する絶縁圧着端子は、より線0.3~1.65㎟に対応する”TMEX-1.25タイプ”をオススメします。

品番 B φd2 L F H φD 電線抱合範囲
入数 基準価格/箱
より線㎟ AWG
TMEX-1.25Y-3 5.7 3.2 20.5 5.8 10.0 4.1 0.3~1.65 22-16 100/箱 ¥980
TMEX-1.25Y-4S 7.0 4.3 21.9 7.6

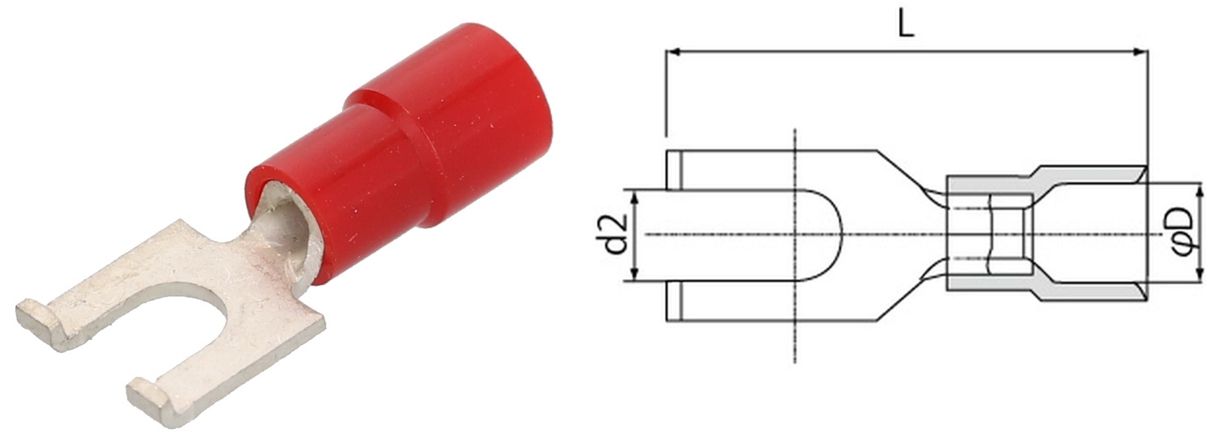

端子台にツメを引っ掛かけ、脱落を防止する「ツメあり」タイプ(W型)

端子台にツメが引っ掛かるため、通常のY型端子よりも脱落しにくいのがこちらの”ツメあり”タイプです。施工やメンテナンスのしやすさと脱落のしにくさを両立させたい場合はこちらをお選びください。

品番 B φd2 L F H φD 電線抱合範囲
入数 基準価格/箱
より線㎟ AWG
TMEX-1.25Y-3W 7.7 3.7 19.5 5.6 10.0 4.1 0.3~1.65 22-16 100/箱 ¥1,040
TMEX-1.25Y-4W 7.7 4.3

PFD管

絶縁タイプの圧着端子の特徴

スムーズな挿入が可能な電線挿入ガイド付き

ベストパーツOnlineで取り扱う「ニチフ」の絶縁圧着端子は、被覆内部に電線挿入ガイドが入っており、被覆を剥いた状態のリモコン線の心線を捩ることなくスムーズに挿入することが可能です。

ポリカーボネートの絶縁体は環境負荷が低く使用範囲も広い

ポリカーボネートの絶縁体を用いた丸型絶縁圧着端子 品番:TMEX-1.25-3 1箱(100個入)より当日出荷します。

従来は、ポリ塩化ビニル素材が多かった絶縁体ですが、徐々に環境負荷が低く性能の良い”ポリカーボネート”に移行が始まっています。ポリカーボネートの定格電圧は600Vと、ビニルやナイロン(300V)の倍の能力があります。また、絶縁体の使用温度範囲も-40℃~+125℃と、ポリ塩化ビニル(-40~+75℃)を大きく上回ることから、今後ますますポリカーボネートの絶縁体が主役になっていく見込みです。

品番 B φd2 L F H φD 電線抱合範囲
入数 基準価格/箱
より線㎟ AWG
TMEX-1.25-3 5.5 3.2 17.5 4.75 10.0 4.1 0.3~1.65 22-16 100/箱 ¥1,040
TMEX-2-4S 6.6 4.3 6.6 6.6 4.6 1.04~2.63 16-14 ¥1,240

★【在庫処分セール中】ポリ塩化ビニル絶縁体の「TMEVタイプ」はこちら!

PFS管

絶縁圧着端子を使用する際のポイント

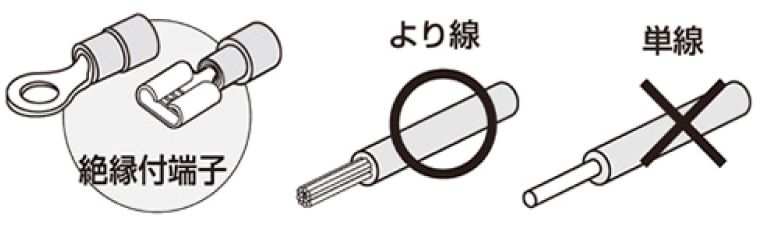

使えるのは「より線」のみ

絶縁圧着端子が使用可能なのは、「より線」のみです。単線の場合は差込コネクタ閉端子をご利用ください。

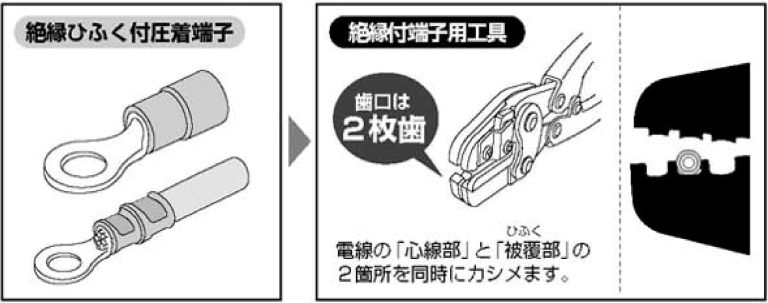

圧着工具の歯口は「2枚刃」のみ

圧着工具裸圧着端子と絶縁圧着タイプでは形式が違います。違うものを使用した場合は圧着不良を起こしますので、絶縁圧着端子を使用する場合は、必ず歯口が「2枚歯」のものをご使用ください。

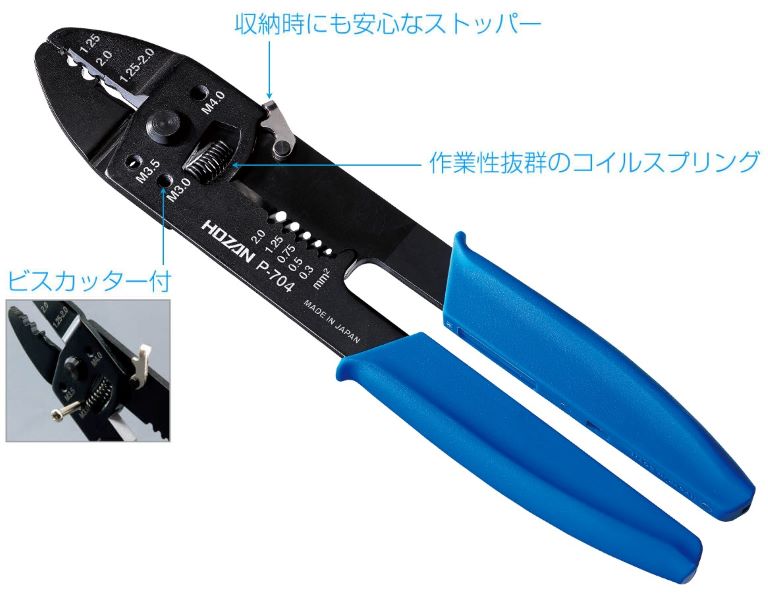

圧着工具ならマルチに使える「P-704」がオススメ

マルチに使える「簡易型圧着工具(品番:P-704)」 1丁から当日出荷します!

簡易型ですが、裸圧着端子絶縁圧着端子スリーブの圧着から、線の切断や被覆剥きまで1台でこなせるのがこちらの「P-704」タイプです。リモコン線程度であれば充分な能力を発揮しますので、それぞれ個別に揃えるのが難しい方にはオススメです。

品番 適応サイズ 全長 重量 基準価格
P-704 1.25,2,CE-1,CE-2 205mm 210g ¥3,570

まとめ

給湯器のリモコン線工事で使われる圧着端子。ベストパーツOnlineでは、安全性と作業性に優れた「絶縁タイプ」をオススメしています。機器メーカーの工事説明書に記載されている”Y型端子”を使用する際は、”TMEX-1.25タイプ”をご選定ください。圧着には専用工具が必要になりますが、裸端子やスリーブも圧着可能なマルチタイプもございますので、安全・確実、さらに迅速な施工をされたい場合にぜひご使用ください。
