トイレの水が止まらない!ピンチをチャンスに変える即納アフター部品
※この記事は2020年6月12日に公開した記事ですが、修正し2023年3月28日に再度公開しました。
アフター部品の共通化でトラブル対応がしやすくなったロータンク式の大便器
国内の洋風便器市場はウォシュレット一体型が増えてきています。このタイプのアフターサービスは、衛生陶器メーカーがユーザー登録を促し直接アフターサービスを実施したうえに機器交換まで取り込むスキームを確立しつつあるため手出しはできません。しかし、ロータンク式大便器のアフターサービスは自由競争です。最近は水栓部品メーカーから、衛生陶器メーカーや品番に関わらず共通で使えるアフター部品が続々と発売されているため、トイレのトラブル対応のハードルは相当低くなりました。
水栓便器のタンクは4種類ある
水栓便器のタンクは大きく分けて4つの種類があります。和式に多い「スミ付形」、一般家庭の洋式に多い「密結形」、古い住居に多い「ハイタンク」、タンク一体型などに用いられる「下給水」です。その中でも、スミ付形と密結形のいわゆるロータンク式と呼ばれるタンクの普及率が高いので、これらのトラブル解決にフォーカスします。
タンクの仕組み

タンク内の仕組みはメーカー問わず同じ構造です。
ロータンク式大便器のトラブルの原因を発見する

原因を発見するプロセス
止水栓を閉めた際、便器内に流れる水が止まった場合はボールタップを疑う

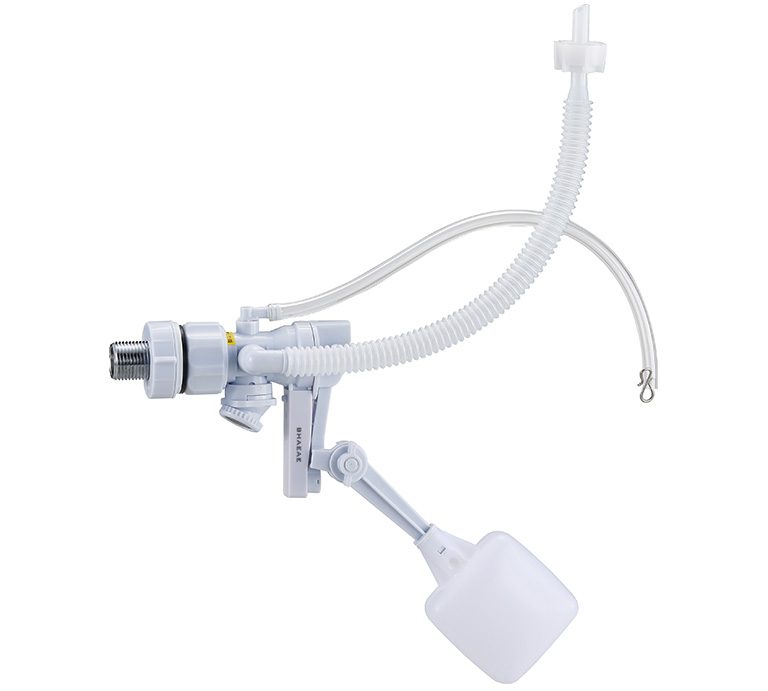

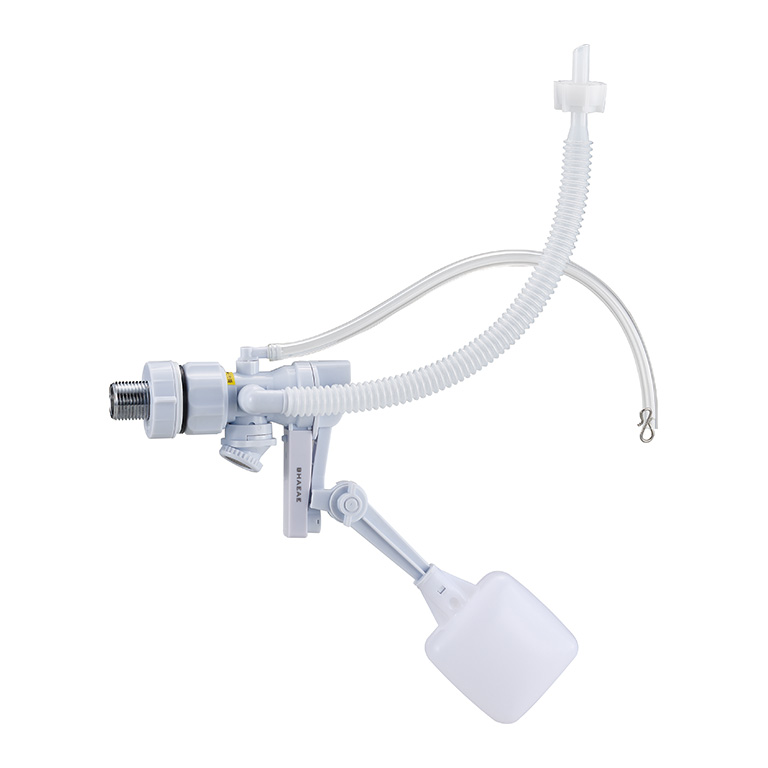

止水栓を閉めた際に便器内に流れる水が止まった場合は、ボールタップのサビや損傷による動作不良、ボールタップ内のパッキン摩耗による止水不良、ポリ玉の破損によるフロート位置のズレ、サオの破損によるフロート位置のズレが考えられます。その際、以前は個々の部品を取り寄せ交換していましたが、樹脂化が進み部品単価が大幅に低下した今日では、ボールタップを丸ごと新しいものに交換する方が施工業者とユーザーの双方にとってメリットがあります。特に、衛生陶器メーカー問わずほとんどのロータンクに取り付けられる「万能マルチボールタップ(品番:V56-5X-13)」はオススメです。
品番 | 使用圧力 | 基準価格 |
V56-5X-13 | 0.05MPa(流動圧)〜0.75MPa(静水圧) | ¥2,930 |
止水栓を閉めても便器に水が流れ続ける場合はゴムフロートとサイフォン管(オーバーフロー管)を疑う
止水栓を閉めても水が止まらない場合、ゴムフロートの摩耗や破損による止水不良、またはサイフォン管(オーバーフロー管)の損傷による漏水が考えられます。
ゴムフロートは3品番あれば事足りる

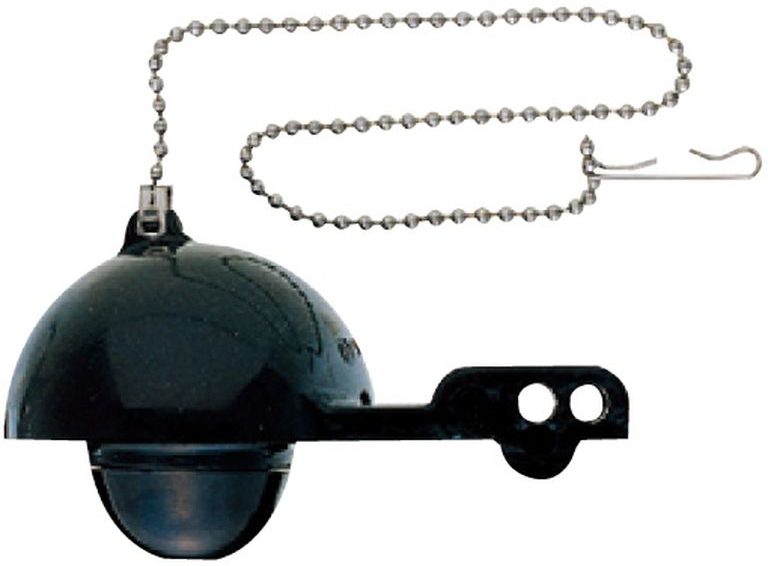

TOTOだったらこれ1つ!「PH84-92X」
「ロータンクゴムフロート(品番:PH84-92X)」は、TOTOをはじめとしたほとんどのメーカーのロータンクに適合し、タンク排水口サイズ(32/38/51)を気にすることなく兼用できます。
品番 | 排水口径 | 基準価格 |
PH84-92X | 32/38/51㎜ | ¥560 |
LIXIL(旧INAX)だったら「PH84-91X」と「PH84-93X」の2つ!

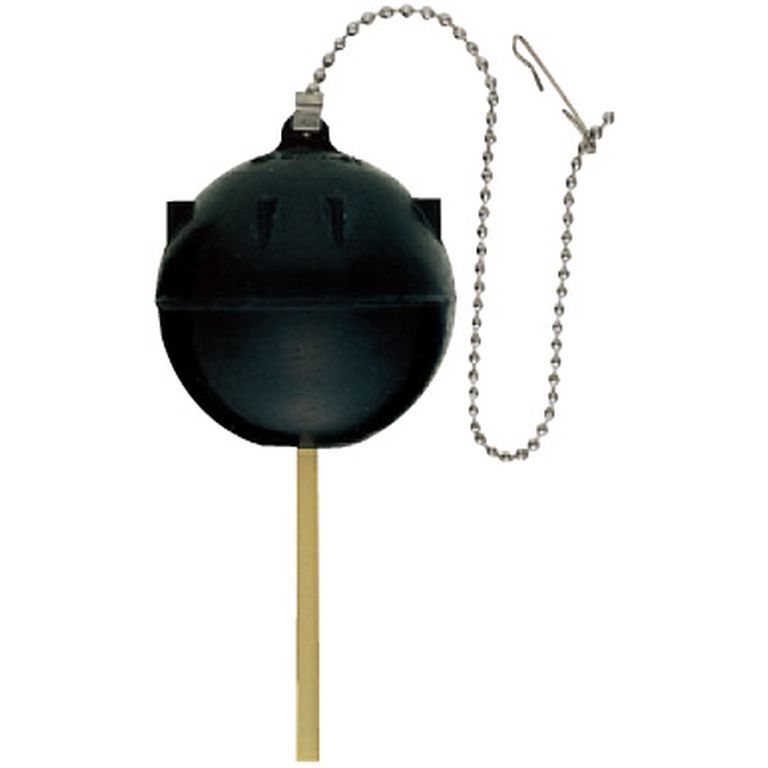

LIXIL(旧INAX)だけは、球体ゴムフロートの外周で止水する独自設計なので前述のフタ形状の「ロータンクゴムフロート(品番:PH84-92X)」が使えません。別途、32と38を兼用する「ロータンクゴムフロート(品番:PH84-91X)」と51サイズ用の「ロータンクゴムフロート(品番:PH84-93X)」の2種類から選択してください。
品番 | 適合 | 基準価格 |
PH84-91X | LIXIL(INAX)製密結ロータンクフロート直径55㎜用 | ¥800 |
PH84-93X | LIXIL(INAX)製スミ付ロータンクフロート直径65㎜用 | ¥1,030 |
サイフォン管(オーバーフロー管)はメーカーを問わない
サイフォン管(オーバーフロー管)は、密結形用38㎜と51㎜の2種類、スミ付形用32㎜と38㎜の2種類の合計4種類でカバーできます。タンク排水口のサイズに合わせて選定してください。
品番 | 高さ | 幅 | 適合 | 基準価格 |
PH840-38 | 300㎜ | 60㎜ | 密結ロータンク用 | ¥2,190 |
PH840-51 | 67㎜ | ¥2,320 | ||
PH84-32 | 60㎜ | スミ付ロータンク用 | ¥2,190 | |
PH84-38 | ¥2,320 |
レバーが作動しない場合は迷わず交換

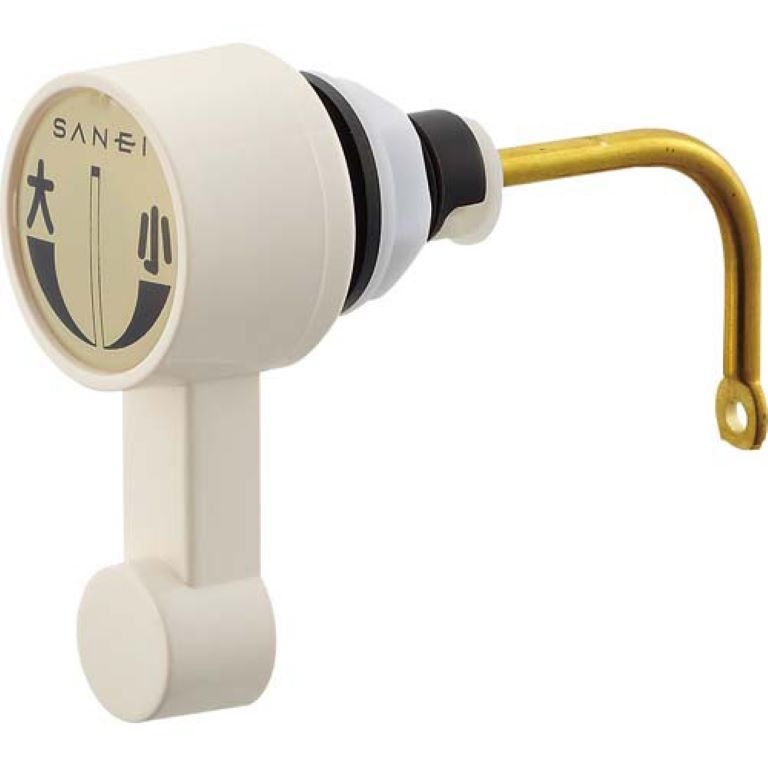

レバーが動かなくなってしまった場合は、レバーのサビや破損が考えられますので迷わず交換してください。レバーには、密結用の軸が長い「ロータンクレバー(品番:PH84-12XL)」とスミ付用の軸が短い「ロータンクレバー(品番:PH84-12X)」の2種類からお選びください。止水の微調整はゴムフロートのクサリで行います。
品番 | 長さ(レバー本体除く) | 基準価格 |
PH84-12X | 76㎜ | ¥1,320 |
PH84-12XL | 185㎜ | ¥1,690 |
まとめ
メーカー問わず共通化されたアフター部品が増えて材料費も安価になり、作業自体も以前と比べて容易になりました。「トイレの水が止まらない」「どうしても流れない」といったトラブルの相談を受けた場合、ユーザーの困りごとをすぐ解決するために共通化されたアフター部品を在庫してみてはいかがでしょうか。
