架橋ポリエチレン管は、ワンタッチ継手を使えば接続が大幅に楽になる配管材料です。しかし、建築への固定方法の面では、必ずしも進化したとはいえません。そのため、高価な継手を何種類も購入している方も多いでしょう。例えば水栓エルボなら座付と台付を使いますが、アイデア満載の継手によって、より施工が楽になっています。

1. 接続も固定も楽にする「ダブルロックジョイント」

接続も固定も楽にする「ダブルロックジョイント」

架橋ポリエチレン管を差し込むだけで接続できるワンタッチ継手の草分け的存在であるオンダ製作所の「ダブルロックジョイント」。1998年の発売以来、多くの施工業者様から支持されていましたが、類似商品が多く発売された今となっては、どこでも同じだと思っていませんか。本稿では、接続だけでなく固定までもラクにする他社にない継手をご紹介します。

座付にも台付にもなる「座付水栓エルボ　マルチタイプ（品番：WL73-1313-S）」

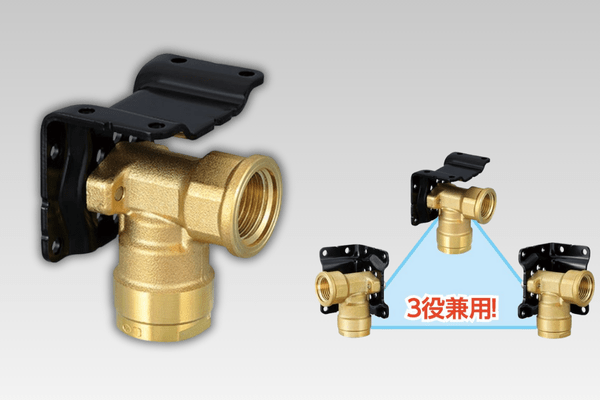

斜めの方向の配管にも柔軟に対応する「座付水栓エルボ　マルチタイプ（品番：WL73-1313-S）」1個から翌々日出荷可能です。

「座付水栓エルボ　マルチタイプ（品番：WL73-1313-S）」は、座付水栓エルボの座の向きを45°刻みで変えられるマルチタイプです。両座・右座・左座の３役兼用タイプなので、従来、座付給水栓エルボと台付給水栓エルボを在庫していた方は在庫が半減します。

さらに、斜め45°にも取付け可能なので、巻き癖がとれない架橋ポリエチレン管であっても墨出し線を使ってRpねじの芯出しがカンタンに行えます。

品番	呼び径		管耐熱温度	材質	入数	基準価格
	ねじ	樹脂管
WL73-1313-S	Rp1/2	13A	-20～95℃	黄銅	1	￥2,110

下穴が大きくても安心「配管アダプターφ78（品番：WJ66-1313-S）」

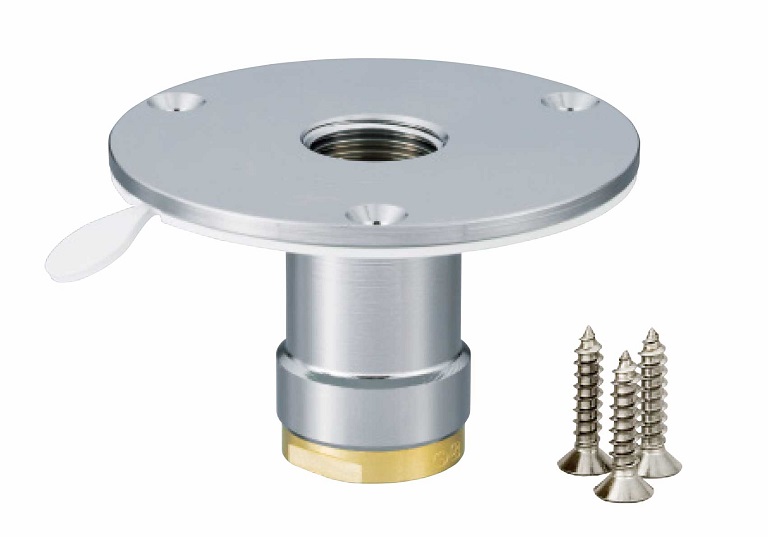

下穴が大きく空いてしまっても安心の「配管アダプターφ78（品番：WJ66-1313-S）」1個から翌々日出荷可能です。

床下配管と取出し口の下穴の芯ずれで、仕方なく下穴を大きくすることがあります。想定外の下穴径になると準備していた床出しソケット（ツバ径φ50やφ58）が使えなくなり、下穴を隠す事ができません。その際に便利なのが「配管アダプターφ78（品番：WJ66-1313-S）」です。ツバ径がφ78あり芯ずれがあってもツバ穴を出すことなく固定できます。

品番	呼び径		管耐熱温度	材質	入数	基準価格
	ねじ	樹脂管
WJ66-1313-S	Rp1/2	13A	-20～95℃	黄銅	1	￥1,830

エコキュート貯湯タンク下に絶妙な角度「22.5°ナット付アダプター」

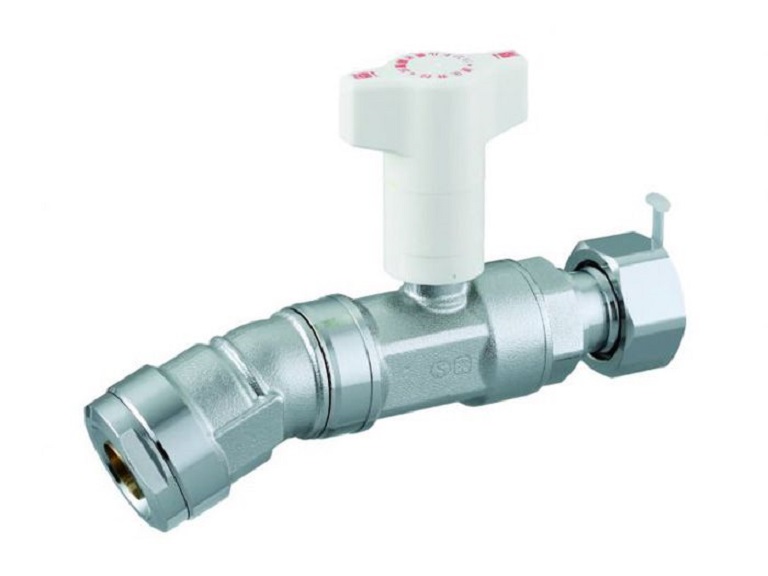

施工に絶妙な角度の「ダブルロックバルブ22.5°×ナット付アダプター（品番：CBW22シリーズ）」１個から翌々日出荷可能です。

エコキュートは貯湯タンク下の配管スペースが狭く、曲げ癖のある架橋ポリエチレン管の取り回しには苦労します。「ダブルロックバルブ22.5°ナット付アダプター」は、バルブとワンタッチ継手を一体化したうえで、22.5°の絶妙な曲げ角度で回転自在仕様にしているから、接続部に負担をかけずきれいに早く施工できます。

品番	適用	呼び径		全長(mm)	高さ(mm)	最小内径(mm)	基準価格
		ポリブデン管	ねじ
CBW221313MS	共用	13A	G1/2	131.5	67.5	10.5	￥4,050
CBW221320MS			G3/4	132.0		11.5	￥4,150
CBW22A1620MS	PEX	16A	G3/4	134.0		12.5	￥4,320
CBW22C1620MS	PB		G3/4				￥4,320

バルブ本体が固定できる「座付中間バルブ」

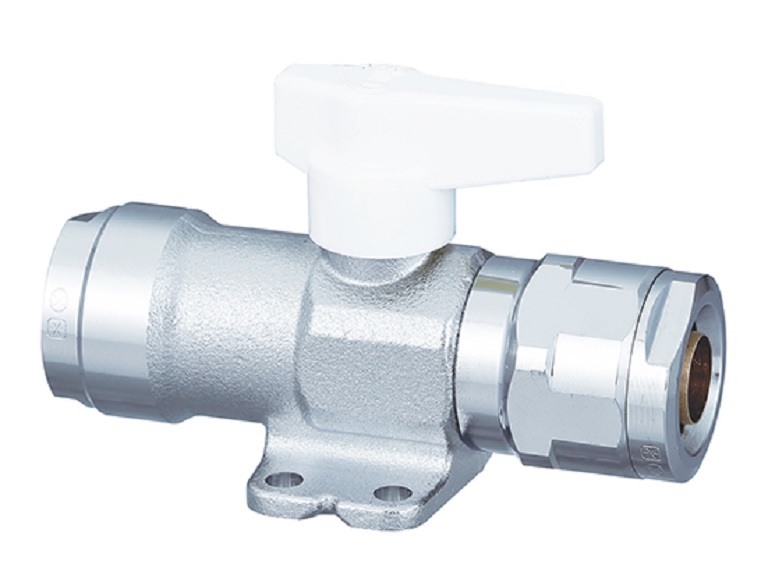

ハンドル色が白で色々な場面で使用ができる「座付中間バルブ（品番：WB13A-16MA-S）」1個より翌々日出荷です。

ハンドル色が青で主に給水配管をイメージできる「座付中間バルブ（品番：WB13A-16MB-S）」1個より翌々日出荷です。

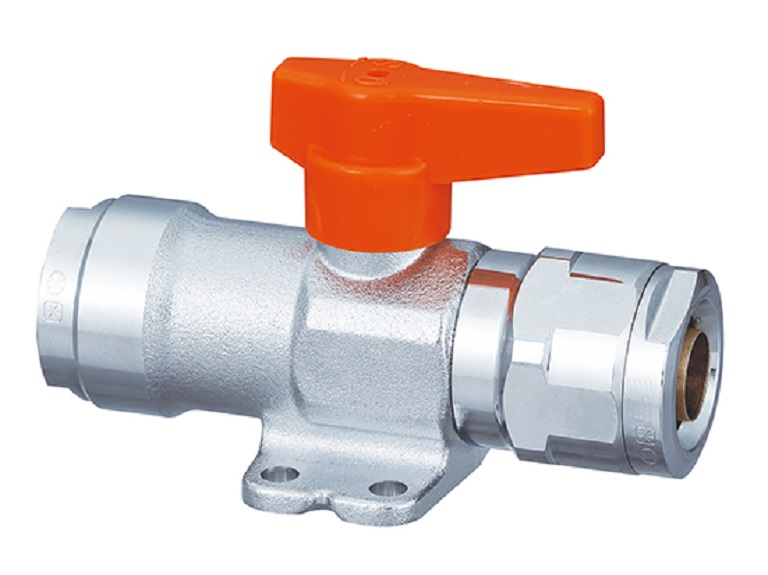

ハンドル色が橙で主に給湯配管をイメージできる「座付中間バルブ（品番：WB13A-16MC-S）」1個より翌々日出荷です

「座付中間バルブ（品番：WB13A-16Mシリーズ）」は、バルブ自体に座が付いています。従来は、架橋ポリエチレン管をサドルで固定していたので、バルブに力を加えるとグラつきました。これからは、バルブ本体をしっかり固定して、ハンドル操作時のグラつきを解消できます。

品番	樹脂管	全長	高さ	ビス間	最小内径	材質	色	基準価格
WB13A-16MA-S	16A	101.5	59	36	12.5	黄銅	白	￥4,490
WB13A-16MB-S							青	￥4,490
WB13A-16MC-S							橙	￥4,490

水栓着脱時の供回り防止「UB貫通金具　おふロック（品番：WL69-1313-13-S）」

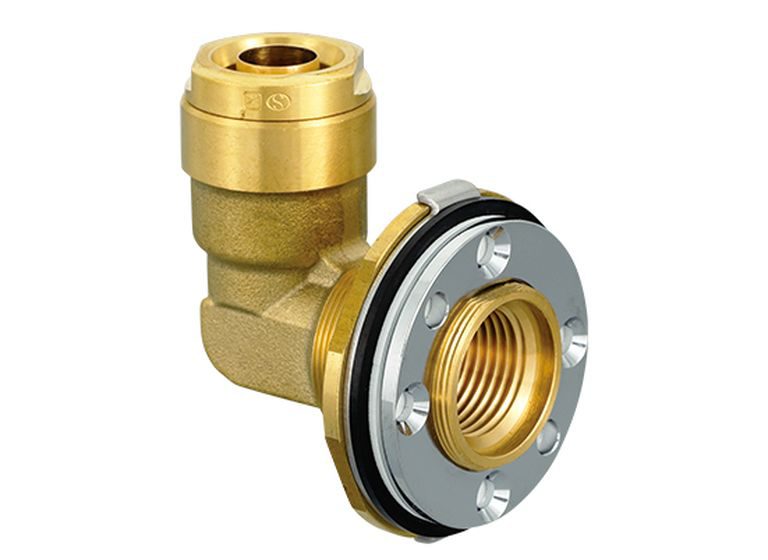

ビスを打つだけで水栓脱着時の継供回りを防止する「UB貫通継手（品番：WL69-1313-13S）」1個より翌々日出荷です。

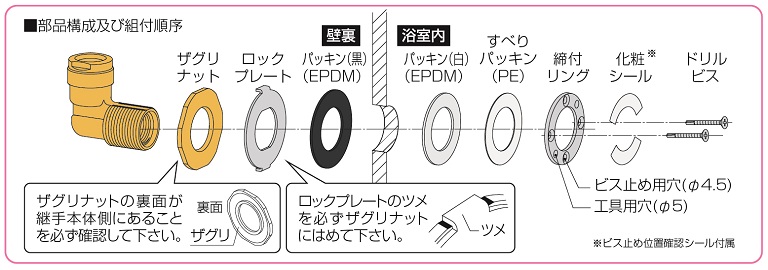

UB壁との組付け順序です。ザグリナットとロックプレートの説明を必ず見てください。

「UB貫通継手（品番：WL69-1313-13S）」は、浴室水栓の着脱時の継手供回りを防止します。UB壁開口径は従来と同様、Φ30です。浴室内から付属のドリルビスを壁裏のザクリナット・ロックプレートに貫通させ固定して供回りを防ぐ仕組みです。

品番	呼び径		最大壁板厚	材質	基準価格
	ねじ	樹脂管
WL691313-13S	Rp1/2	13A	13mm	黄銅	￥3,090
WL691313-25S			25mm		￥3,220

まとめ
