屋内給排気筒の最適ドレスアップ術

衣類乾燥機「乾太くん」の大ヒットで、今、屋内に排湿筒を設置する現場が増えています。今まではジャバラ形状の排湿筒を屋内に露出設置していましたが、美意識の変化に合わせて排湿筒カバーというオプションパーツが設定されています。

ベストパーツオンラインショップ

排湿筒の美観までも妥協を許さず市場拡大を果たした衣類乾燥機

リンナイは40年前に発売した衣類乾燥機「乾太くん」を長年改良し続けて市場シェアを不動のものにしました。特に今年発売したモデルでは、本体から排湿筒に至るまでデザインに妥協を許さず追求した結果、洗濯物を外干ししたくない事情があるエリアに留まらず、3大都市圏のデベロッパーやハウスメーカーの標準採用が進んでいるようです。

本記事では皆さんに、排気筒の美観を向上する「ファインカバー」を使った施工方法をご紹介し、静音化が進みデザインも磨かれた屋内設置型給湯器の市場拡大を後押ししたいと思います。

ユーザーは屋内設置型給湯器の上部に何を見るのか?

屋内設置のガス給湯器は特監法(特定ガス消費機器の設置工事の監督による法律)に基づき、隠ぺい部の排気筒には厚さ2cm以上のロックウールなどの金属以外の不燃材で断熱処置を講ずることになっています。ですから、ユーザーはユーティリティ等の屋内に設置されている給湯器と天井や壁までの間にロックウール表面にまかれている防火不燃材(ALGC=アルミガラスクロス)を目にすることになります。

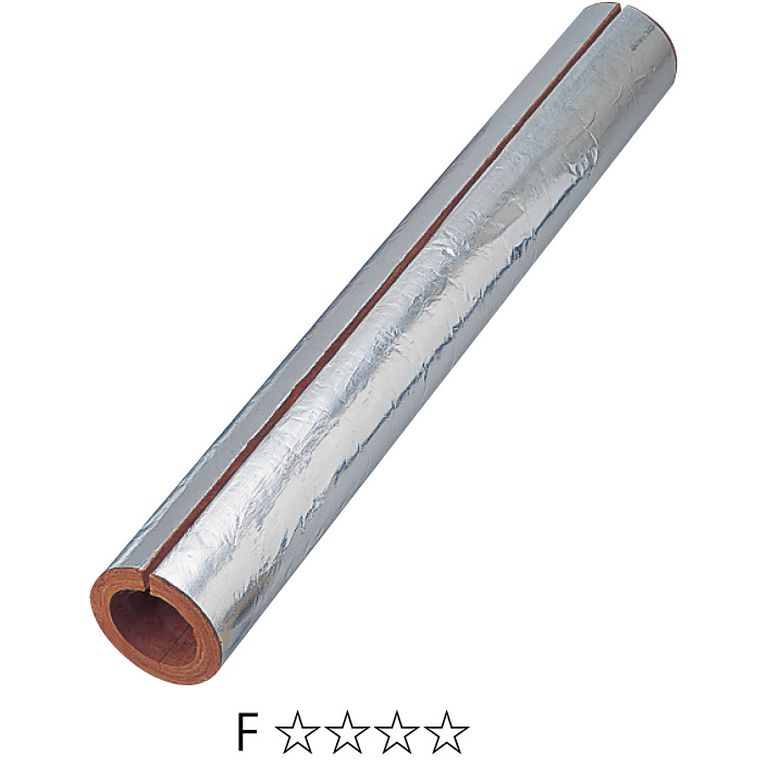

壁貫通部及び天井裏配管の排気筒の断熱と結露防止に優れた不燃材、ALGCロックウール。ベストパーツ在庫品は両面テープがついているのでカンタンに仮止めができる

品番 適合排気筒 内径(mm) 外径(mm) 肉厚(mm) 全長(mm)
ALGC5020 Φ60 61 101 20 1,000
ALGC8020 Φ80 89 129 20 1,000
ALGC1025B Φ100 105 155 25 1,000
ALGC1025 Φ110 114 164 25 1,000
ALGC1225B Φ120 130 180 25 1,000
ALGC1525 Φ150 165 215 25 1,000

美観を追求したALGCロックウールエルボですが現場では隠ぺい設置しています

特にロックウールを現場で曲げ加工する施工業者様から「キレイに仕上がらない」「手間がかかりすぎる」という声をいただきます。こんな声にベストパーツではΦ80、Φ100の2サイズのALGCロックウールエルボをラインナップしましたが、現場では天井を下げたり幕板を設置するなどして建築側で化粧しているのが実情でした。

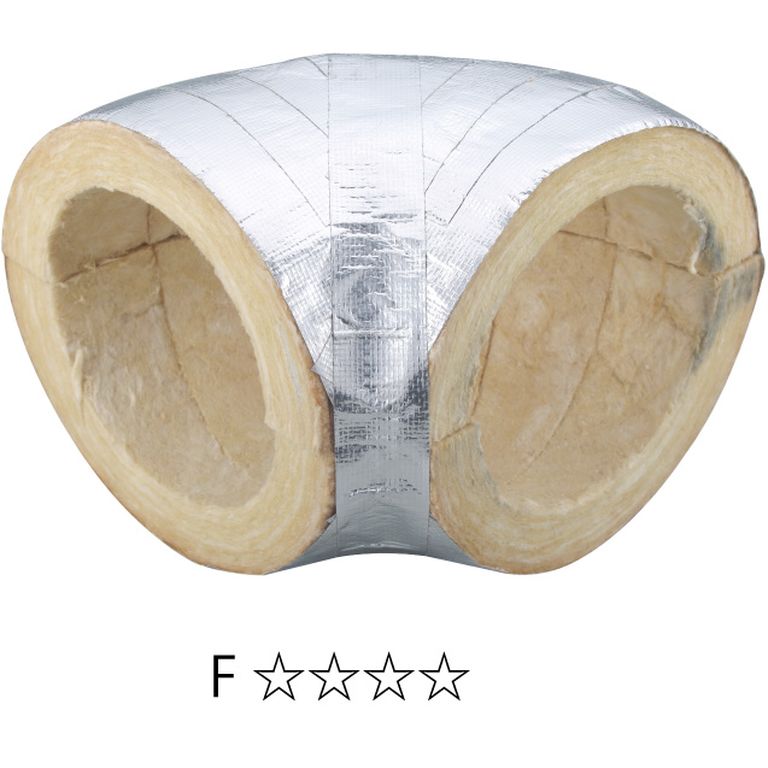

エルボ部分の施工時間が大幅に短縮できるALGCロックウールエルボ

品番 適合排気筒 内径(mm) 肉厚(mm)
ALGC8020E Φ80 89 20
ALGC1025BE Φ100 105 25

「ファインカバー」がロックウールのドレスアップに最適

まず、内装材に合わせた意匠性にするということが求められます。ドレスアップ用仕上げ材として今回ご紹介するのが、色調がアイボリーで厚さは僅か0.5㎜と薄く内装材と調和する「ファインカバー」です。これなら建築側の天井加工や幕板設置をするより美観に優れコストを落とすことが可能です。

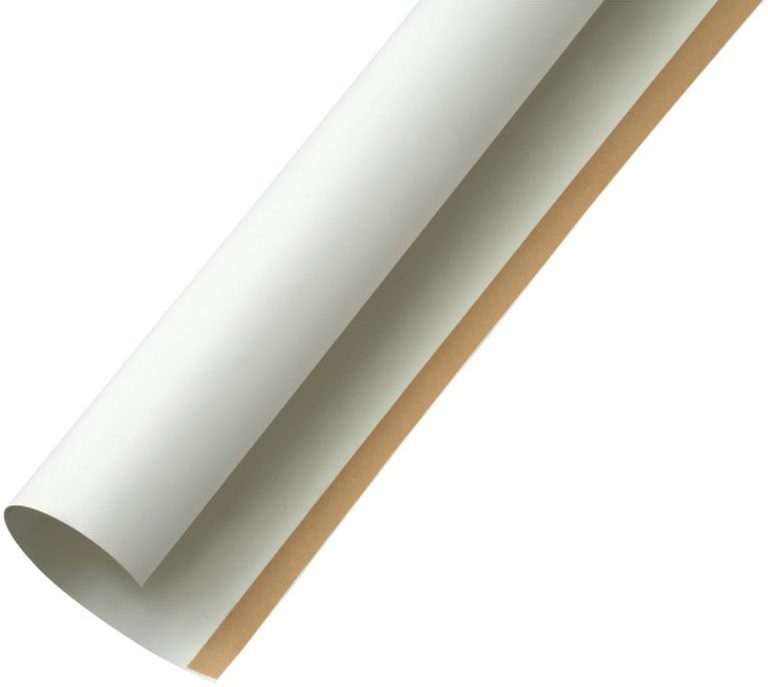

色調も薄さも内装材と調和する美しさを纏っているファインカバー。ベストパーツの在庫品はテープ付なのでラクに仮止めができる

給排気筒に適合するファインカバーの規格

ベストパーツでは給排気筒+ロックウールにマッチするファインカバーの規格を確認しております。注意したいのは、ファインカバーの品番は寸法を表していないという点。そして、下表の外周列に表示されている数値は最大寸法であり、現場で絞り込んでいくためもう少し細いものまで適合するという点も考慮しなければなりません。

下表はストレート形状でテープ付の「ファインカバーT」の適合表です。例えば、Φ60SKP又はNKP排気筒には、ALGC5020で断熱処理を講じた上からFC-12を取り付けるという具合でご覧ください。

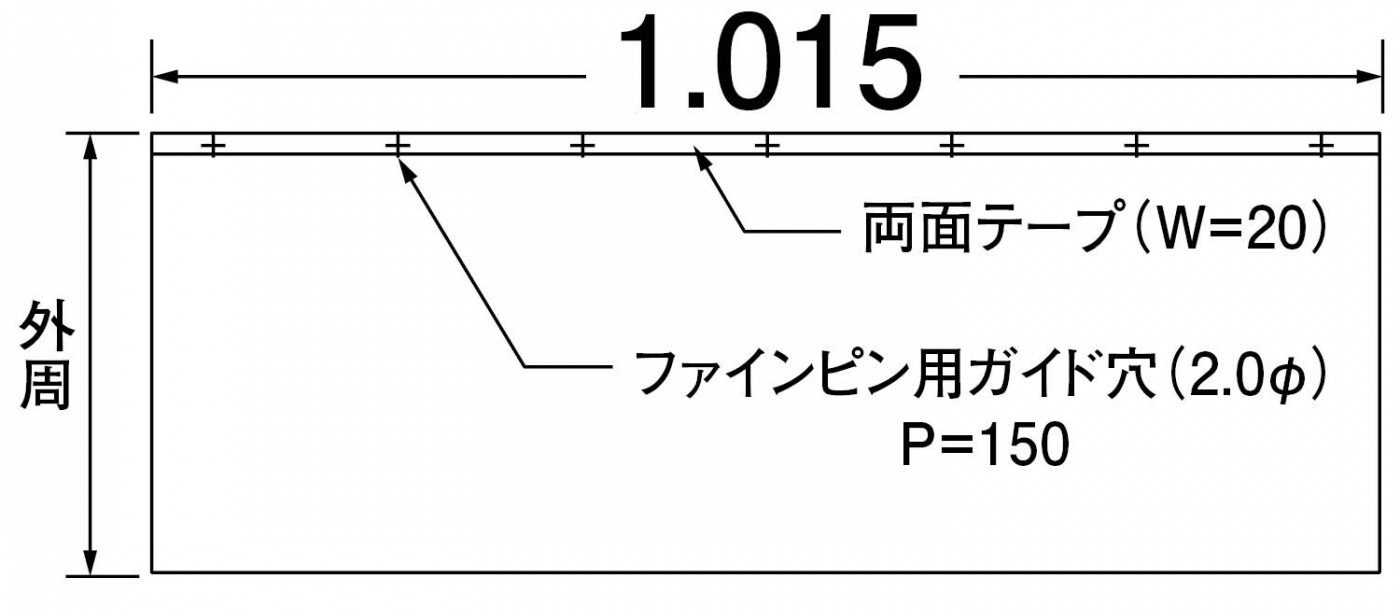

・ストレート部に用いる「ファインカバーT」の規格表
給排気筒径 ロックウール 適合ファインカバーT 外周(mm) 全長(mm)
Φ60SKP又はNKP ALGC5020 FC-12 330 1,015
Φ80SEP又はNKP ALGC8020 FC-16 425 1,015
Φ100SEP又はNKP ALGC1025B FC-19 525 1,015
二重管W1175 ALGC1025 FC-20 585 1,015
二重管W1280 ALGc1225B FC-21 635 1,015

・エルボ部に用いる「ファインエルボ」の規格表

ファインカバーは前述の通り品番は寸法を表していませんが、ベストパーツではストレートとエルボの品番を合わせるとサイズが合わない品番がありますので注意が必要です。

下表はストレートの「ファインカバーT」を基準とする「ファインエルボ」の適合表です。例えば、ストレート「ファインカバーT」がFC-12の場合は、ファインエルボはFC-10を取り付けるという具合でご覧ください。

ファインカバーT 適合ファインエルボ 内径(Φ)
FC-12 FC-10 103.8
FC-16 FC-15 130.9
FC19 FC-19 163.7
FC20 FC-20 179.9
FC-21 FC-21 201.0

専用ピンでとめるだけのカンタン施工

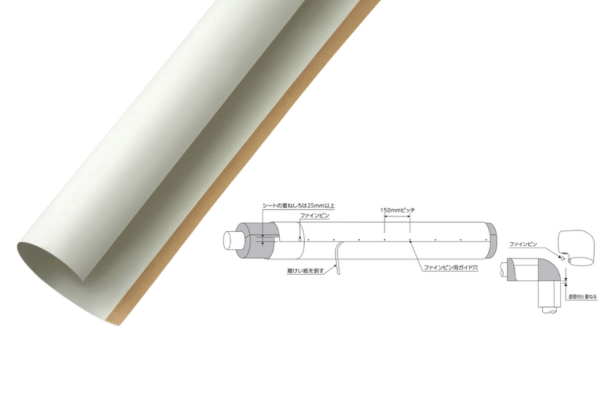

施工方法は驚くほどシンプルです。まず、ストレート形状のファインカバーTをALGCロックウールに巻き付けテープで仮止めしてください。次にファインカバーの重なり合う部分にファインピンを差し込むだけです。



ALGCロックウールエルボを取り付けている場合は、ファインエルボの端がファインカバーTの上に重なるようにして取付けます。そしてファインカバーエルボが重なり合う内側R部にファインピンを2か所差し込んでください。

ファインカバーやファインカバーエルボの上からALGCロックウールに向かって差し込めばきれいに仕上がる

まとめ

お客様から住宅の美観が向上する提案を求められたらどうしますか?

欧米では熱源機を屋外に設置することは美観やエネルギーロスの観点からご法度です。ガス衣類乾燥機の設置が急増する今、「ユーティリティにガス設備をスマートにまとめる」提案をみなさんのお取引があるエンドユーザーに話してみてください。

現在貯湯タンクを有する給湯設備を標準採用されているお客様であれば、給湯器と衣類乾燥機をセットで取り付けてもおつりがくる提案内容は検討の余地ありと言っていただけるのではないでしょうか?
