エルメックスパイプに架橋ポリエチレンパイプを継ぎ足す方法

ハウスメーカーやマンションデベロッパーの物件の設備リノベーションを請け負うなら、エルメックスパイプを避けて通ることはできません。本稿では、プレハブ工法の多くに使われているエルメックスパイプを架橋ポリエチレンパイプに変換するための継手をご紹介します。

※2019年1月31日に公開した記事ですが、既存のエルメックスパイプ(E種)を一般的な架橋ポリエチレンパイプ(M種)に変換する方法を追記、その他の部分も修正して2020年5月11日に再度公開しました。さらに、加筆修正して2020年7月28日に再度公開しました。

ベストパーツオンラインショップ

最新のエルメックスパイプ用変換継手

エルメックスパイプは、工場で継手とパイプを電気融着接合で一体化させて現場に搬入するプレハブ工法で、大手ハウスメーカーやマンションデベロッパーに納入されている信頼性の高いパイプです。その信頼性を損ねることなく、使い慣れている架橋ポリエチレンパイプを継ぎ足す継手が着々と増えています。

エルメックスパイプがプレハブ配管の常識を変えた

パイプと継手を融着機で接続できるのが架橋ポリエチレン管E種の本来のメリットです。

JISでは単層の架橋ポリエチレンパイプをM種、2層構造の架橋ポリエチレンパイプをE種に分類しています。どちらも耐久性、耐食性、耐電食性、耐薬品性に優れた特性があり、赤水・青水の発生がなく、安全で衛生的な水を供給することが可能です。2層構造のエルメックスパイプは、E種の架橋ポリエチレンパイプということです。

管種 種類 呼び 外径 内径 肉厚
M種(単層) PN15 13A 17.0 12.8 2.1
E種(2層) PN15 13A 17.0 12.2 2.4

→表からE種は肉厚が厚いため内径がM種と比較して小さいことが分かります。

実は、2層構造のエルメックスパイプと継手は、専用のコントローラ(電気融着機)を使用して、パイプ外層のポリエチレンと継手内層のポリエチレンに熱を加え溶解し一体化接合します。パイプと継手は、物理的・化学的に結合しているので、漏水のリスクが極めて低いため、集合住宅に多く採用されています。

手軽なワンタッチ継手を管種変換の切り札に

エルメックスパイプ用の電気融着用コントローラを現場に持参して施工することは一般的にはありません。まずは、エルメックスパイプの純正継手から見ていきましょう。

ねじに変換して管種を変える三井化学の純正継手

既存配管がエルメックスパイプだった場合は、三井化学社のWEシリーズ継手をオススメします。パイプとの接続は、付属のインコアをパイプに挿入し継手本体にパイプを差し込むだけ。信頼と実績があるダブルロック方式のエルメックスパイプ用特注仕様ですので安心安全な継手と言えます。

おねじのラインナップ

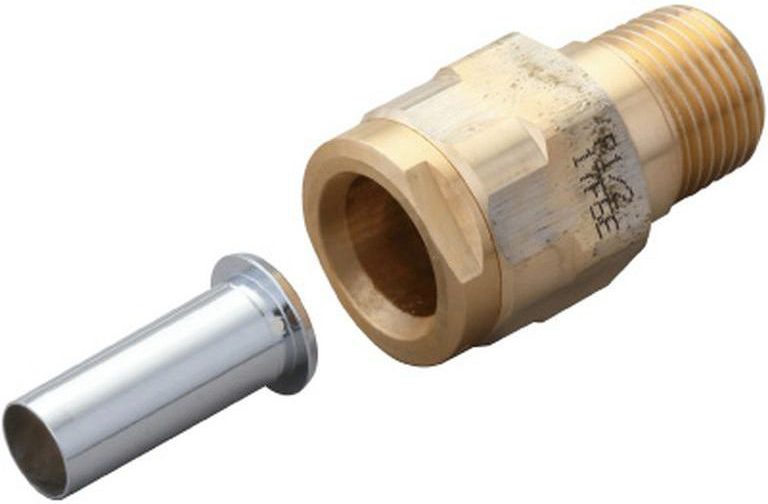

エルメックス用オスアダプタWEOSシリーズ。10A/13A/16A/20Aの4種類を1個より当日出荷させて頂きます。

品番 呼び径(ねじ) 呼び径(樹脂管) 基準価格
WEOS-10R1 R1/2 10A 1,570円
WEOS-13R1 R1/2 13A 1,760円
WEOS-16R3 R3/4 16A 2,430円
WEOS-20R3 R3/4 20A 3,750円



めねじのラインナップ

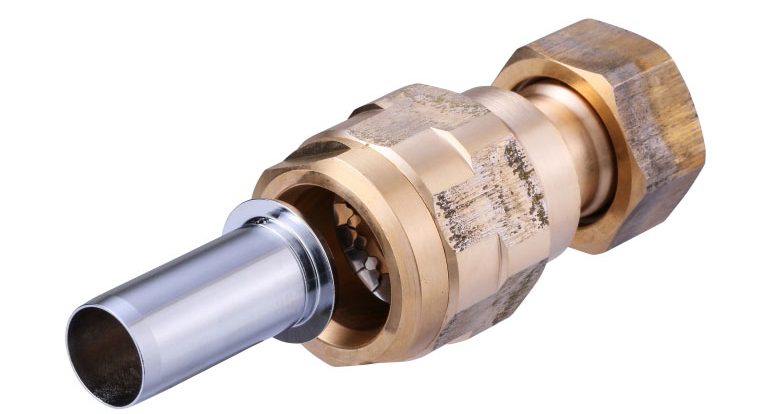

エルメックス用ユニオン WEYS16G3 集合物件での給湯器入替工事現場などでよく使われています。

品番 呼び径(ねじ) 呼び径(樹脂管) 基準価格
WEYS-13G1 G1/2 13A 2,180円
WEYS-16G3 G3/4 16A 2,310円

汎用継手メーカーのエルメックス向けねじ変換継手のラインナップ

おねじ対応に加え、エルボや平行めねじなどの継手を使用したい場合、継手専業メーカーがラインナップしています。

オスアダプタ
品番 呼び径(ねじ) 呼び径(樹脂管) 基準価格
WJ1E-2013-S R3/4 13A 1,510円
WJ1E-1316-S R1/2 16A 1,610円

エルメックス用オスアダプタ(品番:WJ1E-1316-S)は翌々日出荷です。

メスアダプタ(テーパ)
品番 呼び径(ねじ) 呼び径(樹脂管) 基準価格
WJ2E-1310-S Rc1/2 10A 1,450円
WJ2E-1313-S Rc1/2 13A 1,570円
WJ2E-1316-S Rc1/2 16A 1,940円
WJ2E-2016-S Rc3/4 16A 2,050円

エルメックス用メスアダプタ(テーパめねじ) 品番:WJ2E-1313-S)は翌々日出荷です。

メスアダプタ(平行)
品番 呼び径(ねじ) 呼び径(樹脂管) 基準価格
WJ7E-1310-S G1/2 10A 1,400円
WJ7E-1313-S G1/2 13A 1,510円
WJ7E-2013-S G3/4 13A 1,830円
WJ7E-2016-S G3/4 16A 2,100円

エルメックス用メスアダプタ(平行めねじ) 品番:WJ7E-1313-S は翌々日出荷です。

ナット付アダプタ
品番 呼び径(ねじ) 呼び径(樹脂管) 基準価格
WJ18E-1310-S G1/2 10A 1,610円
WJ18E-2013-S G3/4 13A 2,050円

エルメックス用ユニオン 品番:WJ18E-2013-S は翌々日出荷です。

エルボアダプタ
品番 呼び径(ねじ) 呼び径(樹脂管) 基準価格
WL12E-2016-S G3/4 16A 2,690円
WL31E-1313-S G1/2 13A 2,260円
WL31E-2016-S G3/4 16A 2,900円

エルメックス用ユニオンエルボ 品番:WL12E-2016-S は翌々日出荷です。

エルメックス用ユニオンエルボ30° 品番: WL31E-1313-S は翌々日出荷です。

エルメックスと架橋ポリの両ソケットも登場!

機器入替や配管更新などで、既設のエルメックスパイプ(E種)と新設の一般的な単層架橋ポリエチレンパイプ(M種)を直接接続したい場合は、”樹脂管EM変換継手”がベストなパーツです。既設管のE種13Aと16Aと、新設管のM種13Aと16Aが直接接続できるソケットですので、既設管E種を途中で切断してしまった場合に持っておくと便利です。

「樹脂管EM変換継手(品番:WJ72-1313C-S)」は13A同士の両ソケット=EM変換継手です。継手本体に指示ステッカーが貼られているので施工ミス防止にも役立ちます。16A同士は(品番:WJ72A-1616C-S)です。

品番 E種側呼び径 M種側呼び径 基準価格
WJ72-1313C-S 13A 13A 1,850円
WJ72A-1616C-S 16A 16A 2,550円

まとめ

集合住宅の既存配管は、エルメックスパイプを使ったプレハブ工法が多く採用されています。リフォームする際、エルメックスパイプを架橋ポリエチレンパイプに変換する継手を使うと非常に便利です。

まず、「樹脂管EM変換継手(品番:WJ72-1313C-S)」を使って架橋ポリエチレンパイプに変換してください。そして、設備機器やバルブなどにはオスアダプタでRねじに変換したり、ユニオンで平行ねじに変換して接続することをオススメします。

ベストパーツオンラインでは1個からご購入可能ですので、困った時は思い出してください。

ベストなパーツでは、施工業者様の住宅設備部材に関する素朴な疑問やお困りごとの解決のお手伝いをさせていただきます。
