下地が無くても安心。「石膏ボード用アンカー」でエアコンの室内機を取付ける
※2019年4月16日に公開して2020年8月28日に再公開しましたが、さらに商品を追加して2021年5月14日に再度公開しました。
ビスを効かすために専用のアンカーを使う
石膏ボードの壁にそのままエアコンの室内機を取付しようとすると、固定用のビスが効かず(空回りし手ごたえがない)しっかり固定できません。木材の柱や金属製の軽天などの下地にビスが打てれば問題ありませんが、取付しようとする場所に必ずしも下地が入っているとは限りません。よって、固定用のビスが抜けないように専用の「石膏ボード用アンカー」を使う必要があります。
機器メーカー推奨のカサ式アンカー(はさみ固定式アンカー)
カサ式アンカー(はさみ固定式アンカー)とは、壁内部でアンカーが傘のように開いて壁と挟みこむことから名前が付けられています。4点止めで強度が高く、エアコンの室内機の取付に最適なアンカーです。
圧倒的な強度を誇る「エアコンボードアンカー」
「エアコンボードアンカー」はインパクトドライバーで穴開けから取付まで3ステップで取付けられるカンタン施工な上に抜群の強度を有しているので、近年重量が増しているエアコン室内機の取付に最適なアンカーです。インパクトドライバーで締め込むことで、スリーブが開き壁とガッチリ固定します。
石膏ボード厚み | 引張荷重 | 耐荷重 |
9.5mm | 0.55kN | 約55kg |
12.5mm | 0.67kN | 約67kg |
品 番 | 全長 | ねじ | ドリル径 | 適合板厚 | 入数 |
MA-1-30 | 45 | M4 | 8.0~9.0 | 9.5・12.5 | 30 |
MA-1-200 | 200 |
石膏ボードへの下穴が不要な「らくらくボードアンカー(RBAシリーズ)」

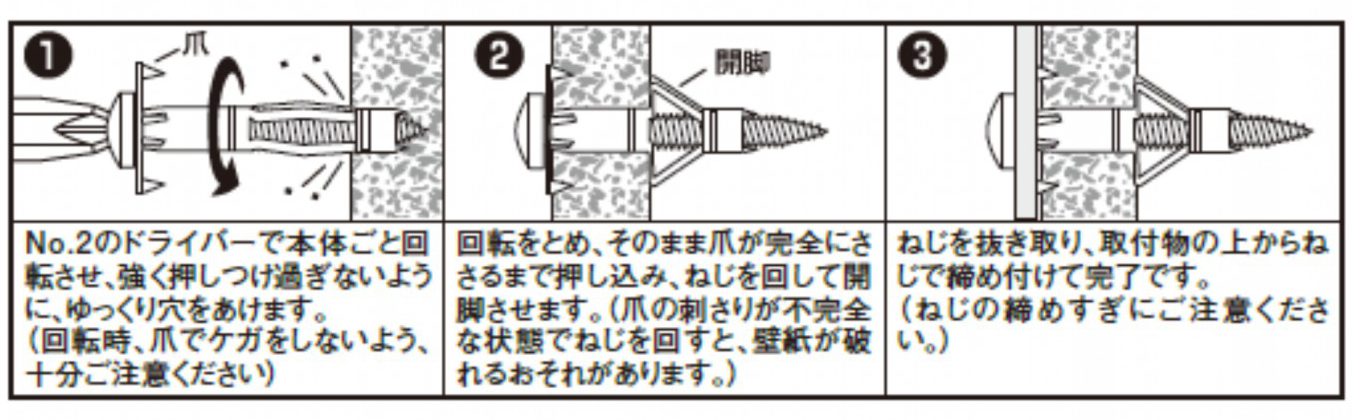

「らくらくボードアンカー」は石膏ボード下穴処理不要の簡単取付が特長です。直接石膏ボードに穴開け可能で、先端部のツメで位置ズレを防止します。一般の住宅で使用する場合には、石膏ボードが9.5~12.5mmの為「らくらくボードアンカー(品番:RBA409)」か「らくらくボードアンカー(品番:RBA412)」が適合です。工具はドライバー1本で施工可能なので、専用工具が必要ありません。
品番 | 全長 | ねじ | 外径 | 適合板厚 | 入数 |
RBA409 | 42 | M4 | 8.0 | 5.0~9.5 | 30 |
RBA412 | 45 | 9.0~13.0 | |||
RBA416 | 49 | 10.0~16.0 |
ねじの脱着が自在な「ボードファスナー」
「ボードファスナー」は、中空壁用はさみ固定式ボードファスナーです。ねじの脱着が自在で、簡単な施工で均一に仕上がります。スチール製なので耐火性に優れている商品です。ボードファスナー用工具(品番: BQ-K)」を使用するとよりスピーディーに施工できます。
石膏ボード厚み | 引張荷重 | 耐荷重 |
9.5mm | 0.30kN | 約 30kg |
12.5mm | 0.34kN | 約34kg |
品番 | 全長 | ねじ | ドリル径 | 適合板厚 | 入数 |
B-409P | 32 | M4 | 9.0 | 3.0~10.0 | 50 |
B-412P | 35 | 5.0~13.0 | |||
B-416P | 38 | 10.0~16.0 |
ボードファスナーのボード固定を簡単にする 「ボードファスナー用工具(品番: BQ-K)」
「ボードファスナー」は下穴が必要なうえ、「ボードファスナー用工具(品番: BQ-K)」を使うので少量しか使わない時は手間に感じますが、取付箇所が多い場合には安心・確実な施工ができることがメリットです。
品番 | 用途 |
BQ-K | ボードファスナー専用 |
中空壁用はさみ固定式ハンガー中量ハンガー「トメラー」
「トメラー®」は壁にφ8の下穴を開けて付属のピンでアンカーを押し込めば三角形の傘の部分が開き取付物をしっかり固定する事が出来ます。使用できる対象の母材(壁)の種類が幅広く、壁厚の適合範囲内であればほとんどの母材に使用できます。また、引張荷重もボードアンカー/ファスナータイプと比較して高いため、エアコン室内機の固定などにも安心してご利用頂けます。その他にもタオルハンガー、 ペーパーホルダー、 転倒防止金具取付けなどに幅広く使用できます。
品番 | 適合板厚 | 引張荷重 | 耐荷重 |
TM-A | 3.0~6.0mm | 0.3kN | 約 35kg |
TM-B | 9.5mm | 0.2kN | 約24kg |
12.5mm | 0.4kN | 約40㎏ |
品番 | 使用ビス径 | 適合板厚 | ドリル径 | 入数/本 |
TM-A | 3.5~6.0mm | 3.0~5.0mm | 8.0mm | 50 |
TM-B | 9.5~12.5mm |
下穴処理が不要なねじ込み式アンカー
鋭い先端構造で位置決めが簡単な「ボードタップ金属製(品番:BT4-25P30)」
「ボードタップ金属製(品番:BT4-25P-30)」は、亜鉛ダイカスト製で素材自体が固く、鋭い先端なので正確な位置決めができます。下穴不要でボードの厚みに関わらず施工できる事が特長で、GL工法にも最適です。
石膏ボード厚み | 引張荷重 | 耐荷重 |
9.5mm | 0.1kN | 約 10kg |
12.5mm | 0.2kN | 約20kg |
品番 | 全長 | 使用ビス径 | 入数 |
BT4-25P30 | 25mm | 4.0mm | 30 |
BT4-25P100 | 100 |
施工時クロスを巻き込まない「先鉄三ぶ六くん(品番:B-SB)」
「先鉄三ぶ六くん(品番:B-SB)」は樹脂ボディの先端に鋼製のドリル刃を組み合わせたハイブリッドタイプで、タッピングねじを最後まで締め込むと先端の刃が外れます。そのためボディの全長が短くなり、GL工法にも対応した非常に優れた石膏ボード用アンカーです。弊社のお客様でもご愛用者が多く、先端の刃が外れ下に落ちた際の「チャリーン」という音で正しく施工されたかを確認されている場合もあるようです。デメリットはズバリ「価格」で、一般的な樹脂製の石膏ボード用アンカーの倍近い市場価格です。それでも「これじゃなきゃダメ!」という声も多い事から、価格に見合った商品と言えます。
石膏ボード厚み | 引張荷重 | 耐荷重 |
9.5mm | 0.1kN | 約 10kg |
12.5mm | 0.2kN | 約20kg |
品番 | 最大径 | 全長 | 使用ビス径 | 入数 |
B-SB | 13mm | 25mm | 3.0~6.0mm | 100 |
まとめ
下地がない場合でも専用のアンカーを使用すれば室内機を固定することができます。20kgを超える重めの室内機であれば、4点止めで強度バツグンな「エアコンボードアンカー」もしくは「ボードファスナー」、20㎏以下用として下穴不要で施工性に優れた「ボードタップ」の2種類を持っていると安心です。リピーターの多い「先鉄三ぶ六くん(品番:B-SB)」も是非一度試してみて下さい。
