スリムダクト「SDシリーズ」を使いこなす

因幡電工のスリムダクト「SDシリーズ」は、物件毎に千差万別の屋外配管をまとめる部材です。壁面から配管を取り出し、曲げたりひねったりしながら機器まできれいに化粧するためのパーツバリエーションは業界No1の豊富さです。

※本稿は2020年1月20日に公開しましたが、編集校正し2022年3月22日に再公開しました。

様々なシチュエーションに対応するスリムダクト「SDシリーズ」

例えば、「既設配管に後からダクトカバーを取付けたい」、「換気機能付きエアコンの排気ホースもカバーしたい」、「2階からの配管を1階の配管と合流させたい」、「幕板を回避したい」など、どうしたらきれいに仕上げられるの?と困っていたシチュエーションでもスリムダクト「SDシリーズ」なら一発で解決できます。

壁面から配管を取り出すパーツ

エアコンの冷媒管やドレンホースを壁面から取り出す部分に使います。基本はウォールコーナー(SWタイプ)を使いますが、スリーブにエアコンキャップを使っている場合やエアコンに換気機能が付与されている場合でも、パーツバリエーションを知り使いこなせればきれいに施工できます。

既設配管に後からカバーしたい現場は「SWAタイプ」

「ウォールコーナー(後付用)77グレー(品番:SWA-77/G)」は1個から当日出荷します。

品番 IV G B K W 基準価格
SWA-77 ¥600

「SWAタイプ」は、壁面側のベースが無くカバーのみなので既設配管への後付施行が容易に行えます。ベースが無い分施工時間の短縮、コストダウンにもなります。

図1:SWA-77/IV 施工例

エアコンキャップのツバを隠したい現場は「SWMタイプ」

「ウォールコーナー(エアコンキャップ用)100ブラウン(品番: SWM-100/B)」は1個から当日出荷します。

品番 IV G B K W 基準価格
SWM-77 ¥770
SWM-77L ¥770
SWM-100 ¥1,490

「SWMタイプ」は、貫通スリーブの外壁側に使用するウォールキャップのツバをすっぽりカバーします。適合ウォールキャップはAC-67AC-67-WWC-60NWC-65NWC-75Nです。SWM-77LはSDダクト直管の呑込み代がSWM-77と比較し20㎜長いタイプです。

図2:SWM-77/IV を用いて、貫通スリーブFP(品番:FP-75N)にウォールキャップ(品番:WC-75N)を取り付けた現場のツバをすっぽり隠した施工例

換気機能付きのエアコンの現場には「SWKタイプ」

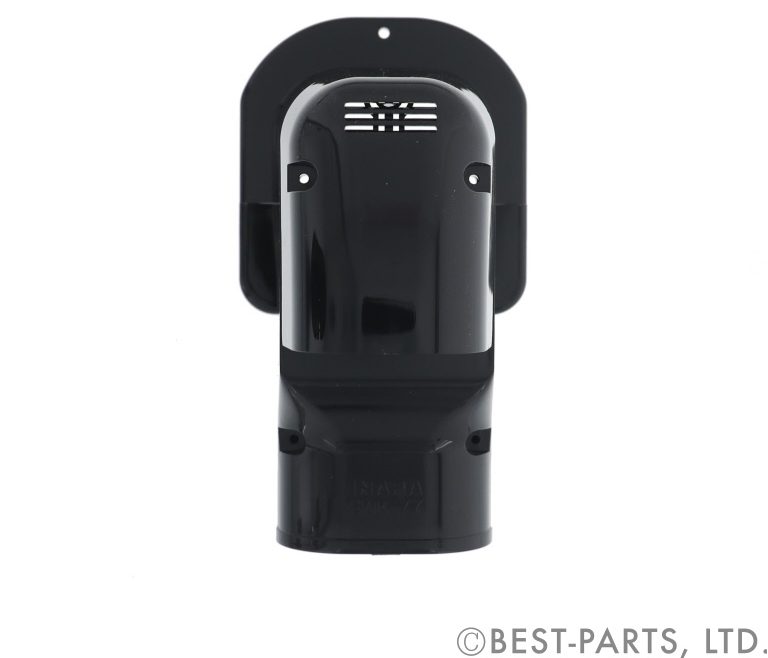

「ウォールコーナー換気エアコン用(品番:SWK-77N/K)」は1個から当日出荷します。

品番 IV G B K W 基準価格
SWK-77N ¥980
換気機能付きのエアコンに使用する「SWKタイプ」には、室内の汚れた空気を排出する排気キャップ(換気口)がついています。その排気キャップは90°毎に角度変更が可能ですから、横引きの場合でも排気方向を下方に向けて屋外の風の逆流を防ぐようにして施工してください。

図3:「SWKタイプ」の77のアイボリー(品番:SWK-77N/IV)で換気機能付きエアコンを施工した例

図4:排気キャップ回転例

換気機能付きエアコンの現場で、ウォールキャップのツバを隠したい現場は「SWXタイプ」

「ウォールコーナーエアコンキャップ/換気エアコン用(品番:SWX-77/IV)」は1個から当日出荷します。

品番 IV G B K W 基準価格
SWX-77 X ¥980
SWX-77L ¥980

換気機能付きエアコンで、かつ、ウォールキャップの上からツバ部を覆い隠すことができるパーツが「SWXタイプ」。室内の汚れた空気を排出する排気キャップ(換気口)が、360°回転して横引き配管でも排気方向を下に向けて風を直接入れないようにできる点は「SWKタイプ」と同様ですが、適合するウォールキャップは、WC-60NWC-65NWC-75Nです。又、ウォールキャップのツバ外径がΦ131㎜以上Φ153㎜以下の場合は品番末尾にLを付けた「SWXタイプのL型」をお選びください。
なお、掃除機能付きエアコン(換気排出タイプ)のゴミ排出用ホースは、付属の格子を外してダクト外に設置してください。

ダクトの途中から配管を取り出すパーツ

スリムダクトSDの100サイズから2台の室内機に分岐させるパーツが分岐ジョイントです。流行りの家庭用マルチにご使用いただくととてもきれいに仕上がります。

家庭用マルチに使いたい「分岐ジョイント」

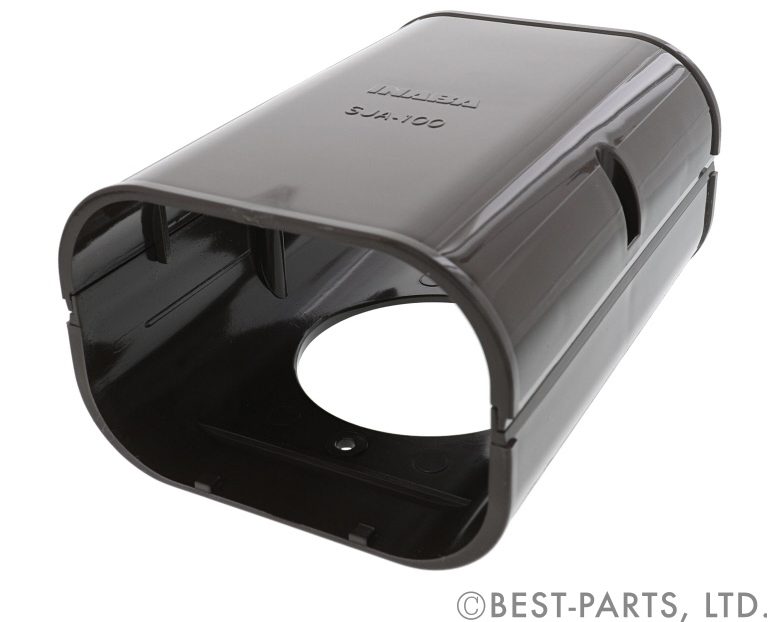

「分岐ジョイント(品番:SJA-100/B)」は1個から当日出荷します。

品番 IV G B K W 基準価格
SJA-100 ¥980

「分岐ジョイント」は、スリムダクトSDの100サイズの途中から配管を取り出して施工する際に使用します。SDダクト77を2本並べて設置するよりスッキリと仕上げられます。

図5:スリムダクトSDの100サイズに「SJA-100/IV」を使って2台の室内機に分岐している施工例

貫通部を化粧するパーツ

スリムダクトSDを貫通施工する際に、開口部をきれいに仕上げるシーリングプレートが「スリムキャップ」です。

壁を貫通する配管を化粧する「スリムキャップ」

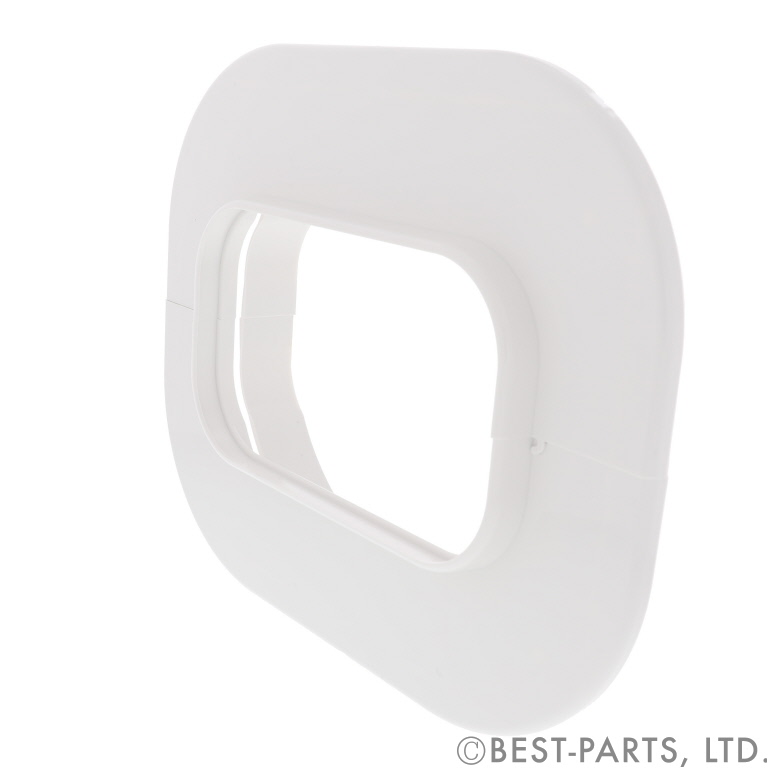

「スリムキャップ(品番:SWC-140/W)」は1個から当日出荷します。

品番 IV G B K W 基準価格
SWC-66 ¥240
SWC-77 ¥290
SWC-100 ¥390
SWC-140 ¥570

配管を壁や天井に貫通させる際、開口部を化粧するプレートとして使います。

図6:スリムダクトSDの66サイズ(品番:SD-66/IV)で天井貫通する部分にスリムキャップ「SWC-66/IV」を 取り付けた施工例

配管方向を変えるパーツ

スリムダクトSDのビス固定する面を変える時に使いたいのが「ひねり90°エルボ」です。例えば、横引きから縦に配管を落とす際、向こう側の柱や壁に沿った方向に固定したいという現場をイメージしてください。

固定面を変える「ひねり90°エルボ」

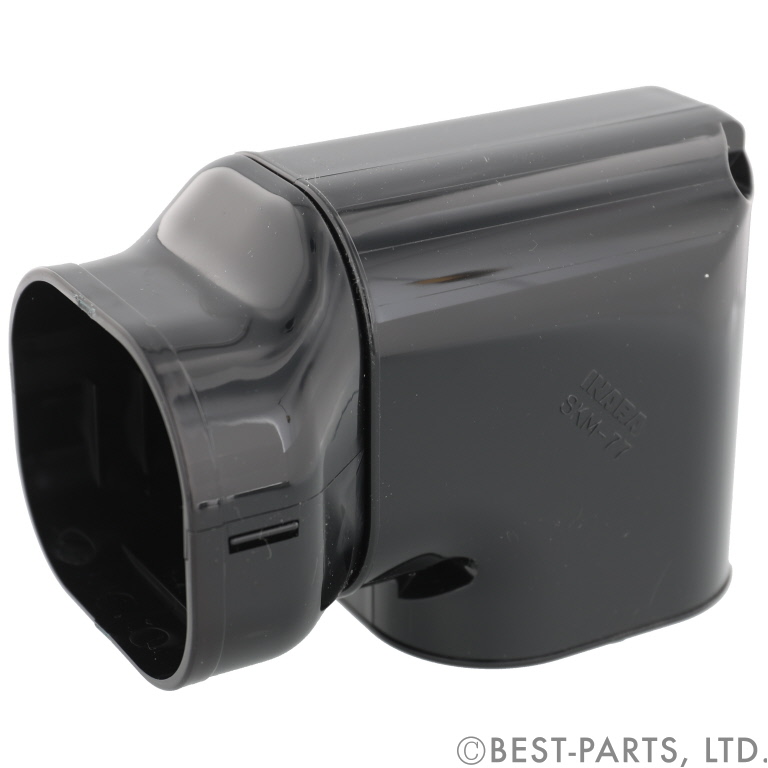

「ひねり90°エルボ(品番:SN-77/K)」は1個から当日出荷します。

品番 IV G B K W 基準価格
SN-77 ¥980



ダクトの取り付け面が異なる曲がり部に使用する「ひねり90°エルボ」は、右ひねりと左ひねりの2つのアダプタを付属した配管カバーで、取付面を左右どちらにでも90°ひねることができます。

図7:SD-77/IVで壁固定で横引きして、縦配管に切り替えるところでSDひねりエルボの77サイズのアイボリー色(品番:SN-77/IV)を使って90°ひねって柱の側に固定した施工例

段差を乗り越えるパーツ

スリムダクトSDで桟など壁面の障害を乗り越えなければならない現場に便利なのが「段差継手」です。

50mm以下の段差を乗り越える「段差継手」

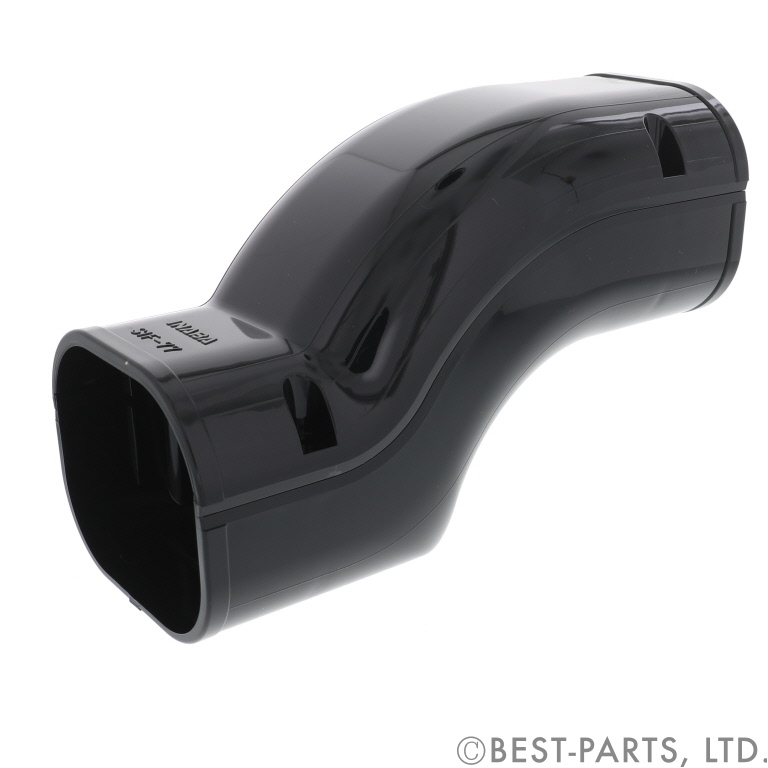

「段差継手(品番:SIF-77/K)」は1個から当日出荷します。

品番 IV G B K W 基準価格
SIF-66 ¥750
SIF-77 ¥870
SIF-100 ¥1,590

「段差継手」は、50㎜以下の段差を乗り越えるためのパーツです。フリーコーナーを使用するよりキレイに仕上がります。

図8:「SD-66/IV」で桟木を乗り越えるために「SIF-66/IV」を使用した 施工例

まとめ

屋外配管を化粧するスリムダクト「SDシリーズ」。壁面から取り出した配管を曲げたり・ひねったりしながら、機器までパーツバリエーションを使いこなせればスッキリとキレイに仕上げられます。

今回ご紹介した以外にもまだまだたくさんのパーツがあり、どんなシチュエーションの物件でも対応できるパーツが揃っています。ベストパーツオンライン「配管化粧カバーSD」と検索してください。ご紹介していないパーツもご覧いただけます。因幡電工のスリムダクト「SDシリーズ」をカラーバリエーション全5色、サイズバリエーション66~140の全4サイズを1個、1本からすべて即日出荷しています。
