スリムダクトSDシリーズの『ウォールコーナー』を使いこなそう!

多様な形状・サイズ・色のラインナップを誇り、エアコン配管用化粧カバーとして根強く愛されている因幡電工の「スリムダクトSD」シリーズ。本稿では、壁からの引出し箇所の化粧に欠かせない「ウォールコーナー」「ウォールカバー」にスポットを当てて、よりスマートな仕上がりを実現するための使い分け方をおさらいしましょう。

壁面の配管取り出し部をもっとスマートに!

「スリムダクトSD」シリーズの配管取り出し部に使えるカバーは、スタンダートな「ウォールコーナー(SW-○)」をはじめとして、さまざまな現場に対応できるラインナップを展開しています。機能を把握して適切に使い分けることで、ユーザーの満足度をより高められます。

ウォールコーナー選定のポイント

本稿では、以下の4つのポイントに着目してご紹介していきます。

①「既設配管に対する施工か」:新設のエアコン設置であれば「ウォールコーナー(SW-○)」で事足りますが、既設配管への設置の場合はベースの無い後付け工法に対応したものを選ぶことで、施工をスムーズに進めることができます。

②「配管取り出し部にエアコンキャップがついているか」:大きなサイズのエアコンキャップや、ツバの広いウォールキャップが取り付けてある場合、通常のウォールコーナーではカバーしきれないことがあります。意匠性を維持するためにも、ツバまで覆えるウォールコーナーを選びましょう。

③「エアコンに換気機能がついているか」:コロナ禍によって換気への関心が高まり、換気機能を備えたエアコンが普及しました。通常の「ウォールコーナー(SW-○)」は空気や汚れの排出口を持たないため、換気機能付きエアコンの配管には向きません。エアコンの能力を十分に発揮できるよう、専用のウォールコーナーを取付けましょう。

③「隠ぺい配管かどうか」:配管を壁や天井などに埋設する隠ぺい配管は、建物の美観を重視する場合やスペースの少ない集合住宅によく見られます。配管取り出し部は室外機近くの狭いスペースになることが多いため、より施工がしやすく美観も維持できるものを選ぶことが重要です。

既設配管に後付けするなら「SWA」タイプ

既設配管に後付けしたい場合は「ウォールコーナー後付用(品番:SWA-〇)」が便利です。ベース部がなくカバー部のみとなっており、配管に被せてビス止めするだけで施工が完了します。

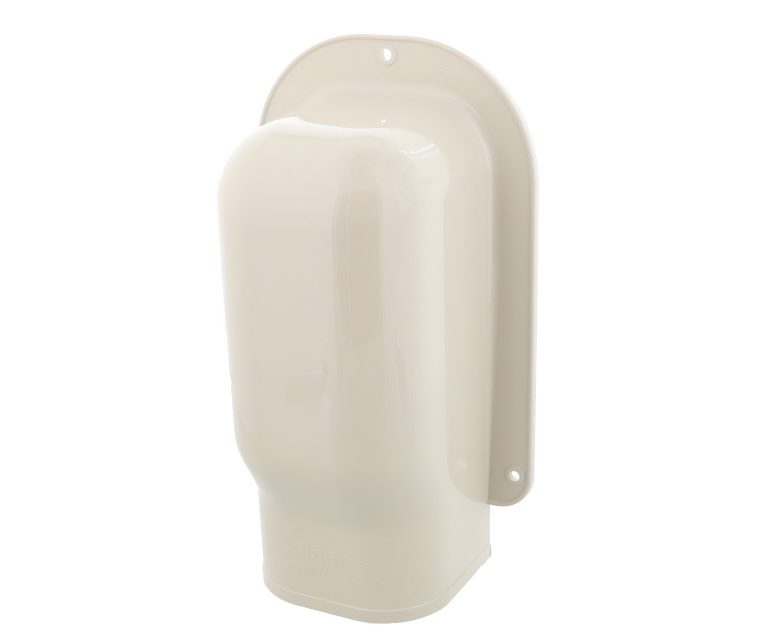

SWA-77の商品画像

「ウォールコーナー後付用(品番:SWA-○)」は1個から当日出荷可能です。

品番 色番(-□の部分)と取り扱いの有無
アイボリー(Ⅳ) グレー(G) ブラウン(B) ブラック(K) ホワイト(W)
SWA-77-□
SWA-100-□ × × ×

エアコンキャップのツバまで隠すなら「SWM」タイプ

大きなツバ部が特徴の「ウォールコーナーエアコンキャップ用(品番:SWM-〇)」は、外壁側の貫通穴に取り付けた大型のエアコンキャップやツバ径の広いスリーブキャップをすっぽり覆い隠すことができ、配管取り出し部の美観を保ちます。

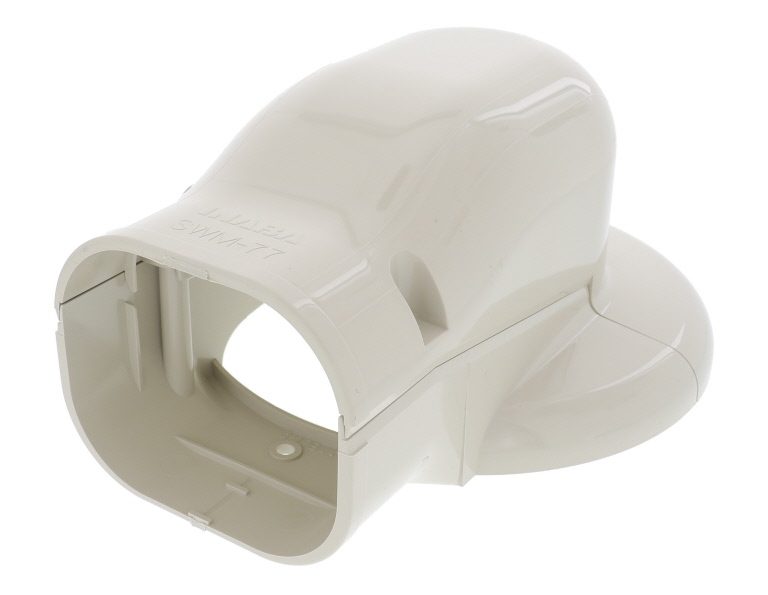

SWM-の商品画像

「ウォールコーナーエアコンキャップ用(品番:SWM-〇)」は1個から当日出荷可能です。

品番 対応ツバ径 色番(-□の部分)と取り扱いの有無
アイボリー(Ⅳ) グレー(G) ブラウン(B) ブラック(K) ホワイト(W)
SWM-77-□ φ130以下
SWM-77L-□ φ153以下
SWM-100-□ φ130以下

換気機能付きのエアコンなら「SWK」「SWX」タイプ

換気エアコン用(品番:SWK-77N)

換気機能付きエアコンの配管取り出し部には、排気キャップ(換気口)付きの「ウォールコーナー換気エアコン用(品番:SWK-77N)」を使用します。排気キャップは90°毎に向きを変えられるので、横引き配管にも問題なく取り付けることができます。

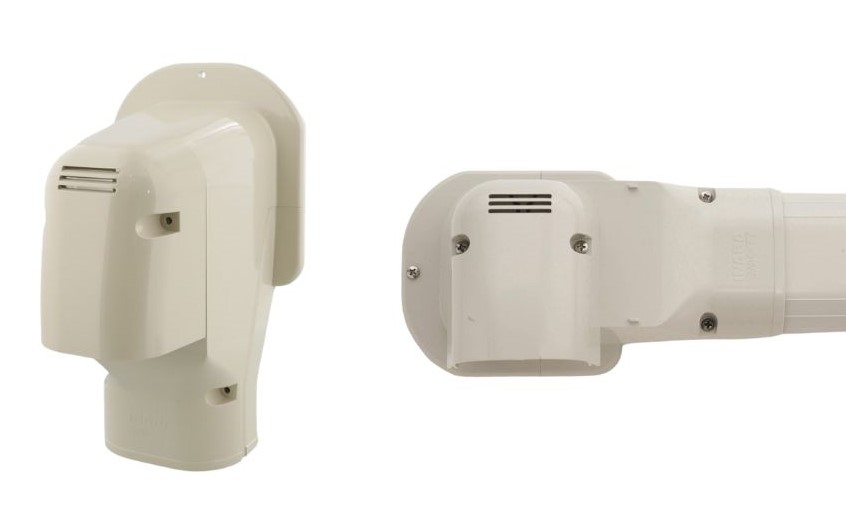

SWK-の商品画像

「ウォールコーナー換気エアコン用(品番:SWK-77N)」は1個から出荷可能です。

品番 色番(-□の部分)と取り扱いの有無
アイボリー(Ⅳ) グレー(G) ブラウン(B) ブラック(K) ホワイト(W)
SWK-77N-□



エアコンキャップ・換気エアコン用(品番:SWX-〇)

貫通穴にエアコンキャップが取り付けてある場合は「ウォールコーナーエアコンキャップ・換気エアコン用(品番:SWX-〇)」を使うことでキャップごとカバーすることができます。こちらは排気キャップが360°自在に回転。ベース部がなくカバーを被せてビス止めする方式なので、後付工法にも使えます。

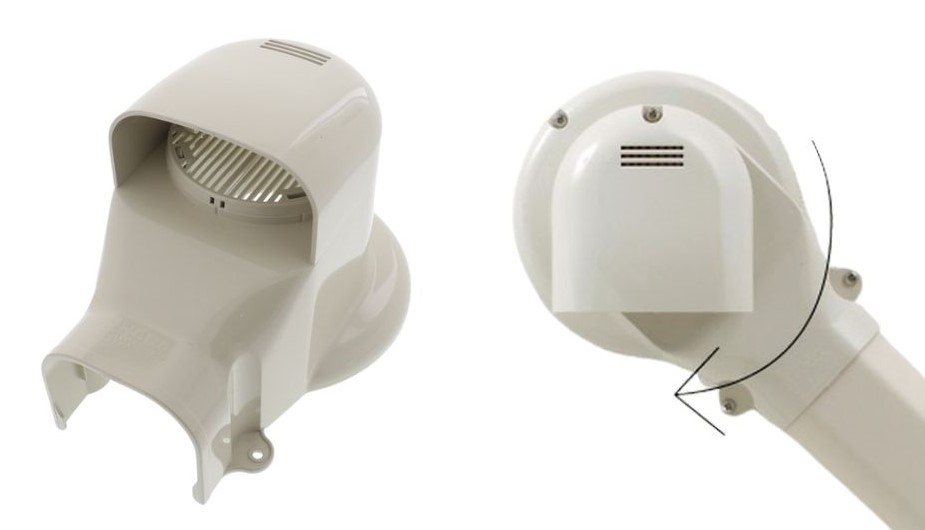

換気エアコン用ウォールコーナーSWX-の画像

「ウォールコーナーエアコンキャップ・換気エアコン用(品番:SWX-〇)」は1個から当日出荷可能です。

品番 色番(-□の部分)と取り扱いの有無
対応ツバ径 アイボリー(Ⅳ) グレー(G) ブラウン(B) ブラック(K) ホワイト(W)
SWX-77-□ φ130以下 ×
SWX-77L-□ φ153以下

隠ぺい配管をスマートに取り出すなら「IHM」タイプ

「隠ぺい配管取出しウォールカバー(品番:IHM-〇)」は、カバー部とベース部が分離できる設計のため、既存の建物にも後付けでの施工が可能です。このカバーは、同シリーズの77サイズのフリーコーナーと組み合わせることで、室外機が近くてスペースが限られている隠ぺい配管の取り出し部をすっきりと整え、美しく仕上げることができます。そのため、ルームエアコンの冷媒配管のみならず、温水式床暖房や追い焚きなどの循環配管の外壁貫通部にも広く採用されている商品です。

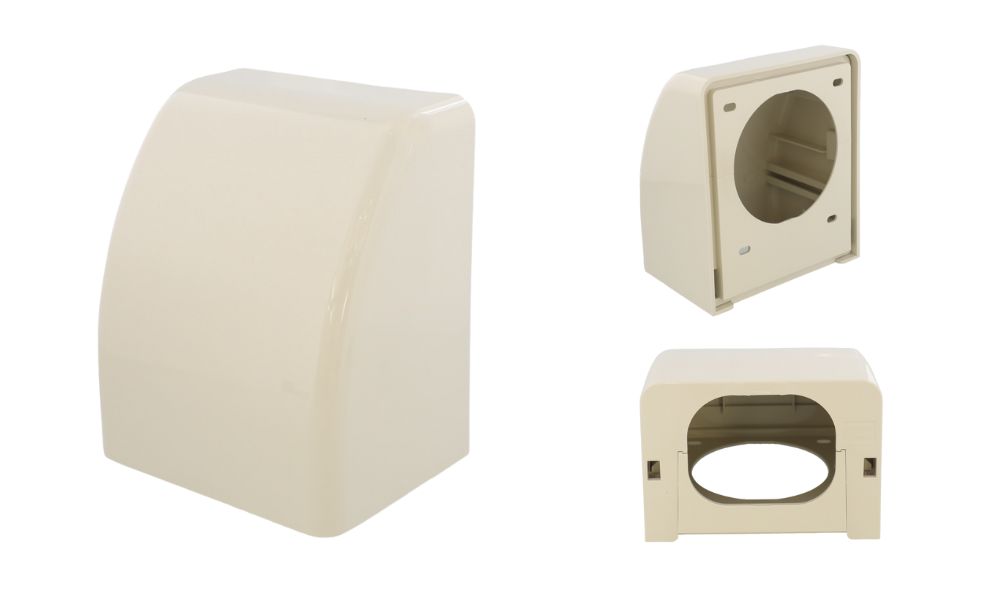

IHM-Iの画像

「隠ぺい配管取出しウォールカバー(品番:IHM-〇)」は、1個から当日出荷可能です

品番 適合フリーコーナー 外形寸法(mm)
IHM-I アイボリー SF-77-○ 高さ130×幅112×奥行80
IHM-S シルバー

まとめ

「スリムダクトSD」シリーズの配管取り出し部に使えるカバーは、さまざまな現場に対応できるラインナップを展開しています。より美しい仕上がりを実現しユーザーの満足度を高めるため、それぞれの機能を把握して選定しましょう。ベストパーツオンラインショップ
