透明樹脂のドレン継手やドレン逆止弁を正しく理解し、業務に活用!

エアコン用ドレン継手やドレン逆止弁に無色透明が発売されています。透明樹脂の場合、自動車のヘッドランプカバーやレンズ、電飾サインなど屋外で使用されるケースも多く、そのぶん劣化に強い特性が求められているので、対候性の高い素材が多いというのが大きなメリットです。本稿では、接着剤の塗り忘れや異物の詰まりなどの配管内部の状況を目視確認できるエアコン用ドレン継手とドレン逆止弁をご紹介いたします。

※本稿は2020年5月25日に公開しましたが、編集・構成し2021年2月18日に再公開しました。

連成計

ドレン継手を透明化するメリット

ドレン配管に使用される継手類を透明化すると、ドレンパイプ(ホース)の接続状況が目視確認できるようになります。具体的なメリットとしては、接着剤がきちんと塗られているか適正な位置まで継手が挿入されているか異物が混入していないかを誰が見ても発見できるので施工管理が容易になる点が挙げられます。

透明樹脂製で内部が目視確認できるドレン逆止弁

高気密住宅では、屋内外の気圧差によって外気がドレンパイプ(ホース)から屋内に逆流し、ドレン排水の溜まり部分でポコポコと音が発生します。これらの製品は、ポコポコ音を抑制しながらドレン排水をスムーズに排出できる逆流防止弁です。また、屋内への虫の侵入や外気の侵入を抑制する効果もあります。従来はドレンパイプと近似色が主流でしたが、透明樹脂製なら侵入した虫も一目瞭然です。

ドレンホース用の消音防虫バルブ「ネオクリア(品番:BWHC-1416)」

「ネオクリア(品番:BWHC-1416)」は1個から当日出荷します。

品番 適合ドレンホース 適合ドレンパイプ 基準価格
BWHC-1416 φ14、φ16 φ16、φ20、φ25 ¥870

ドレンホースの先端、途中に取付可能で、垂直、斜め、ころがし配管にも使用可能です。又、ドレンパイプΦ16,20,25とはΦ16ドレンパイプ異径ソケット(品番:NDI-2016)Φネオドレンソケット(品番:NDS-20)Φ25ドレンパイプ異径ソケット(品番:NDI-2520)を介して接続可能です。

二重管ドレンホース専用の消音/防虫バルブ「おとめちゃん(品番:DHB-1416)」

「おとめちゃん(品番:DHB-1416)」は1個から当日出荷します。

品番 適合ドレンホース 基準価格
DHB-1416 φ14、φ16 ¥620

ルームエアコンのドレンホースに接続するタイプです。因幡電工製ハイクオリティドレンホースのDHQ-14DHQ-16の差し込み位置が印字されており、どこまで差し込めは良いか一目でわかります。

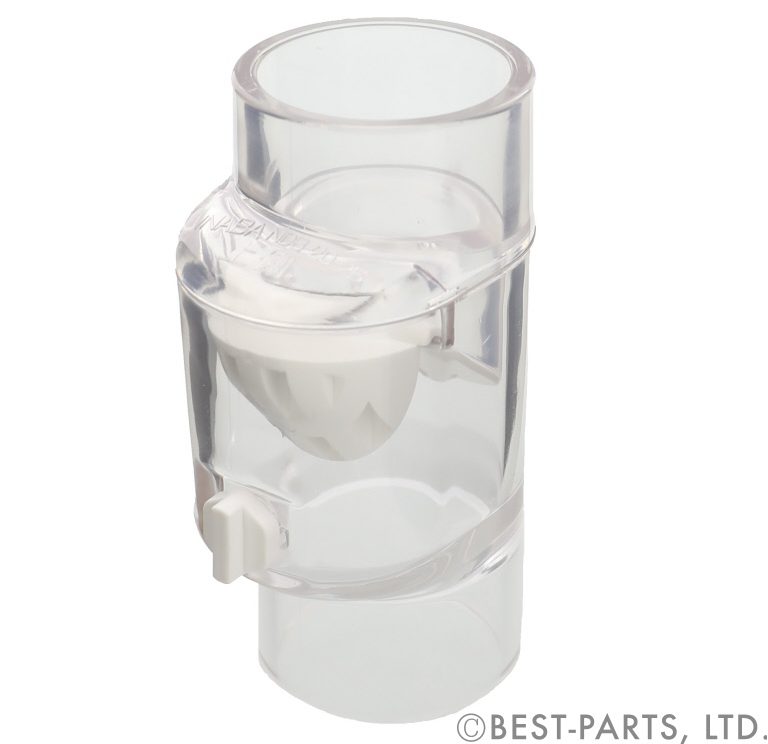

ACドレン、ドレンパイプ、VP管用の「ドレン用逆止弁 (品番:NDB20-25)」

「ドレン用逆止弁 (品番:NDB20-25)」は1個から当日出荷します

品番 適合パイプ 基準価格
NDB-20-25 ND-25,VP-25 ¥3,000
NDB-30-40 VP-40 ¥3,750
NDB-50 VP-50 ¥4,500

冷凍・空調ドレン排水用です。ACドレン、ドレンパイプ、そしてVP管に使用できるようラインナップしています。弁の動作が点検できるよう点検口がついています。

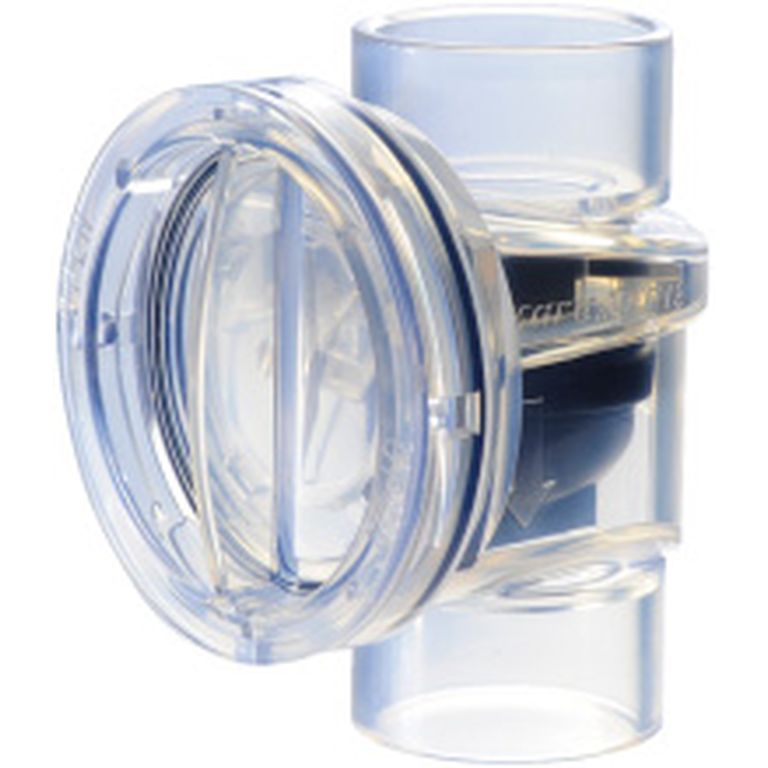

ACドレン、ドレンパイプ、VP管用の「ドレン排水トラップ(品番:WLD20-25-30)」

丸一「ドレン排水用トラップ(品番:WLD20-25-30)」は1個から当日出荷します。

品番 適合パイプ 基準価格
WLD20-25-30 VP20,VP25,DV30,ACD20P ¥3,130

このカテゴリの草分けウォレスも透明になっています。ACドレンパイプの(品番:ACD20P)、VP管のΦ20(品番:VP20-2)・Φ25(品番:VP25-2)、DV管のDV30に接続可能です。キャップを取り外して点検・清掃が容易にできます。

透明樹脂製で内部が目視確認できる断熱ドレンホース用の継手

あれ、透明だった?いつ変わったの?と思っている方もいらっしゃるのではないでしょうか?断熱ドレンホース(ソフトタイプ)の透明継手も在庫していますのでご用命ください!

断熱ホース専用の「VP管ジョイント(品番:DSH-14-Vシリーズ)」

「VP管ジョイント(品番:DSH-14-Vシリーズ)」は1個から当日出荷します

品番 適合ドレンホース 適合VP管 基準価格
DSH-14-13V DSH-14 13 ¥95
DSH-14-16V 16
DSH-14-20V 20

断熱ドレンホース(ソフトタイプ)(品番:DSH-14)に対して、VP管ジョイントφ14(品番:DSH-14-13V)はVP管φ13(品番:VP13-2)、VP管ジョイントφ14(品番:DSH-14-16V)はVP管φ16、VP管ジョイントΦ20(品番:DSH-14-20V)はVP管φ20(品番:VP20-2)をそれぞれ接続します。

断熱ホース用の「VP管エルボ(品番:DSH-NEシリーズ)」

因幡電工「断熱ホース用VP管エルボ(品番:DSH-NEシリーズ)」は1本から当日出荷します。

品番 適合パイプ 基準価格
DSH-20NE DSH-20N ¥150
DSH-25NE DSH-25N ¥210

断熱ホース用VP管エルボ(品番:DSH-20NE)は断熱ドレンホース(ソフトタイプ)(品番:DSH-20N)とVP管のVP20を、断熱ホース用VP管エルボ(品番:DSH-25NE)は断熱ドレンホース(ソフトタイプ)(品番:DSH-20N)とVP管のVP25とそれぞれ接続します。

透明樹脂製で内部が目視確認できる「継手付断熱ドレンホース(品番:DSH-UPシリーズ)」

ドレンアップからの漏水事故を低減する便利なキットですがここにも透明継手が使われています。隠ぺい部に使われる部材ですのでしっかり確認したい継手部を透明化しています。

因幡電工「継手付断熱ホース(品番:DSH-UPシリーズ)」は1セットから当日出荷します。

品番 ストレート側適合VP管 エルボ側適合VP管 基準価格
DSH-UP20ES07 20A 25A ¥2,090
DSH-UP25ES07 25A
DSH-UP203ES7 20A 30A(ACドレンサイズ25)
DSH-UP253ES7 25A

透明樹脂製で内部が目視確認できる「ACドレン」

パイプ、継手の内部に保温材があり、別途の保温材工事が不要なACドレンパイプ。継手は末尾「N」のアイボリー色と末尾「S」の透明色があります。「S」の透明シリーズは隠ぺい配管で使用されることが多く、接着剤の塗り忘れや挿入不足を確認できるため施工不良防止に効果抜群です。

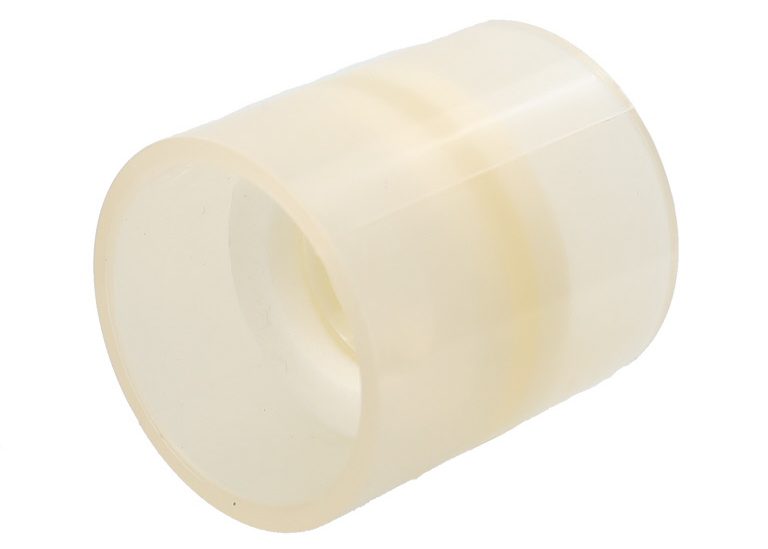

「ACドレン継手ソケット(品番:ACS Sシリーズ)」

「ACドレン継手ソケット(品番:ACS Sシリーズ)」は1個から当日出荷します。

品番 呼び径(φ) 基準価格
ACS20S 20 ¥340
ACS25S 25 ¥375
ACS30S 30 ¥435
ACS40S 40 ¥615
ACS50S 50 ¥700

「ACドレン継手 エルボ(品番:ACL Sシリーズ)」

「ACドレン継手 エルボ(品番:ACL Sシリーズ)」は1本から当日出荷します。

品番 呼び径(φ) 基準価格
ACL20S 20 ¥450
ACL25S 25 ¥475
ACL30S 30 ¥570
ACL40S 40 ¥780
ACL50S 50 ¥915

ACドレン継手 「塩ビ変換アダプタ(品番:ACA S)」

ACドレン継手 塩ビ変換アダプタは、ACドレンを塩ビ管に接続する場合の継手です。

品番 呼び径(φ) 基準価格
ACA20S 20 ¥190
ACA25S 25 ¥205
ACA30S 30 ¥240
ACA40S 40 ¥275
ACA50S 50 ¥310

ベストパーツOnlineでは、この他にも異径ソケット45°エルボチーズ異径チーズをラインナップしており、20A~50Aまでのサイズをアイボリー、クリアどちらも1個から当日出荷しています。

まとめ

エアコンのドレンに関連するパーツは、省施工、高耐久に加え、視認性を追求した透明の継手が続々と市場投入されています。施工時はもちろん、点検時もドレンの詰まりを早期発見できる優れたパーツです。
