都市ガスの安全で効率的な利用には、適切な金属可とう管の選択が不可欠です。この記事では、都市ガス用金属可とう管の中で主に使用される「ユニオン構造」と「シール構造」の基本的な違いと特性、そしてそれらの選び方について解説します。

基本的な構造の理解

金属可とう管の選択には、それぞれの構造の特性や適用シーンの理解が必要です。ユニオン構造とシール構造の基本的な違いを簡潔に把握することで、適切な製品を選ぶ際の参考とすることができます。

ユニオン構造の違いとその特性

金属可とう管のユニオン構造は、燃焼器具やガス栓との接続部分に関するもので、その設計や形状によって取り付けのしやすさや信頼性が異なります。

両ユニオン構造

両端の継手が回転することが特徴です。そのため配管の調整が容易となり、施工時間が短縮できるため、効率的な作業が可能となります。そのうえ、位置合わせの調整も簡単に行えるため、施工ミスのリスクを低減できます。ただし、部品点数が多い分だけ製造コストが高くなる傾向にあります。

片ユニオン構造

器具側がユニオンで、ガス栓側がRねじとなっています。ガス栓側を先に取り付け、器具側を後から取り付ける方法です。この構造は、ガス栓側を先に固定してから器具側を後から接続するといった手順に制約はありますが、両ユニオン構造と比較すると製造コストを抑制できるという特徴があります。

シール構造の違いとその特性

金属可とう管のシール構造は、接続部分の気密性を保持するための設計となっており、その性能によってガス漏れのリスクが変わります。

メタルタッチシール

このシール方式では、接続部の金属面を高精度に加工して金属部品同士を密接に結合させます。このため高い加工技術が必要となり、製造コストは高めになります。しかし、その結果として、ガスの漏れを効果的に防ぎ、長期間の使用でもシール性能の低下が少ないという利点があります。

Oリングシール

ゴム製のOリングを使用して、接続部分の隙間を埋めることでシールを行います。素材の柔軟性により、微細な隙間もしっかりと塞ぐことができますが、経年劣化によるシール性能の低下に注意が必要です。

個々の製品の特性と選び方

以下では、主要な金属可とう管の製品とそれらの特性、おすすめの使用シーンについて詳しく説明します。

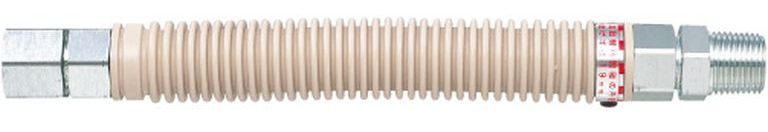

プロテリアル製の「ソフレミニ」

都市ガス用の「金属可とう管　ソフレミニ」は、フレアシート突き合わせのシール構造を持つ高い気密性を誇るメタルシール構造の金属可とう管です。接ガス部は黄銅製金具を採用し、加えて補助用のOリングも搭載しており、これによってさらなる気密性が確保されています。また、この管は両側ユニオン構造を採用しており、施工の手間を大きく減少させることができます。なお、特殊プラスチック製の保護カバーは、屋外に加え厨房や浴槽エプロン内での使用を想定し、洗剤、調味料、油脂、漂白剤などにも耐性があります。

品番	メス側ねじ	オス側ねじ	全長(mm)	基準価格/本
FHO-1/2-200	Rc1/2	R1/2	200	¥2,720
FHO-1/2-250			250	¥2,930
FHO-1/2-300			300	¥3,230
FHO-1/2-350			350	¥3,380
FHO-1/2-400			400	¥3,590
FHO-3/4-200	Rc3/4	R3/4	200	¥3,620
FHO-3/4-250			250	¥3,670
FHO-3/4-300			300	¥3,840
FHO-3/4-350			350	¥3,890
FHO-3/4-400			400	¥4,030

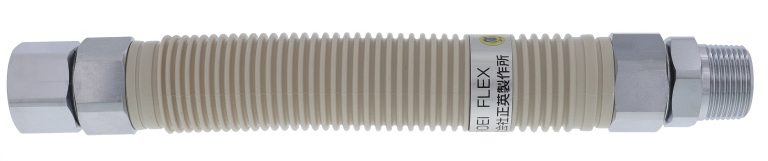

正英製作所製の「ショーフレN」

都市ガス用の「金属可とう管　ショーフレN」は、フレアシート突き合わせのメタルシール構造を採用しており、その接ガス部はステンレスチューブに特殊ポリエステル樹脂コーティングを施しています。このシール構造に補助用のOリングを組み合わせることで、非常に高い気密性を実現しています。また、ソフレミニと同じく、この管も両側ユニオン構造を採用しているため、施工時の手間を大きく削減できます。そして、特殊プラスチック製の保護カバーにより、ソフレミニと同じく、洗剤や調味料、油脂、漂白剤といったものにも耐性を持っています。

品番	メス側ねじ	オス側ねじ	全長(mm)	基準価格/本
SHC-1/2B-250	Rc1/2	R1/2	250	¥2,270
SHC-1/2B-300			300	¥2,390
SHC-1/2B-400			400	¥2,590
SHC-1/2B-500			500	¥2,830
SHC-1/2B-600			600	¥2,940
SHC-3/4B-250	Rc3/4	R3/4	250	¥3,190
SHC-3/4B-300			300	¥3,330
SHC-3/4B-400			400	¥3,690
SHC-3/4B-450			450	¥3,870
SHC-3/4B-500			500	¥4,140
SHC-3/4B-600			600	¥4,240

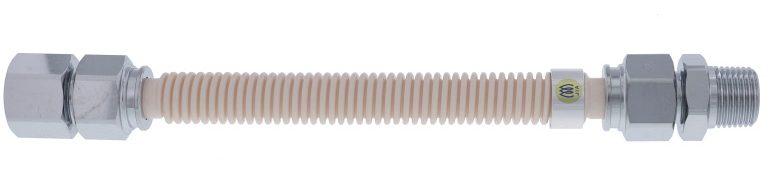

正英製作所製「ショーフレN」の保護カバー無し

都市ガス用の「金属可とう管　ショーフレN（SHFシリーズ）」は、保護カバーを省いた屋内専用の金属可とう管で、前述の「ショーフレN（SHCシリーズ）」と同じシールおよびユニオン構造を持っています。そのユニオン構造のおかげで、屋内設置の先止め式湯沸器を始めとする常設形ガス機器との接続が簡単に行えます。

品番	メス側ねじ	オス側ねじ	全長(mm)	基準価格/本
SHF-1/2B-250	Rc1/2	R1/2	250	¥2,090
SHF-1/2B-300			300	¥2,150
SHF-1/2B-400			400	¥2,260
SHF-1/2B-500			500	¥2,450
SHF-1/2B-600			600	¥2,580
SHF-3/4B-250	Rc3/4	R3/4	250	¥3,130
SHF-3/4B-300			300	¥3,290
SHF-3/4B-400			400	¥3,630
SHF-3/4B-450			450	¥3,690
SHF-3/4B-500			500	¥3,950
SHF-3/4B-600			600	¥4,070

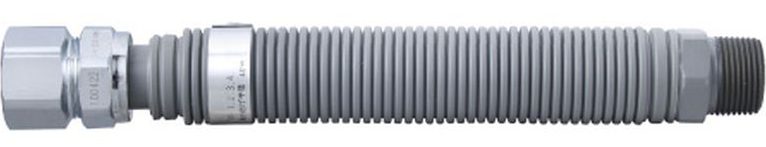

日本継手製の「メタルホース」

都市ガス用の「金属可とう管　メタルホース（OMHシリーズ）」は、Oリングシールを採用した片ユニオン構造の屋内外兼用金属可とう管です。この片ユニオン構造により、振動を伴わない給湯器やビルトイン調理器との接続が容易であり、めねじ側の自在機構を採用することで、施工の手間を減らし、分解も不要となっています。接ガス部はニッケルクロームめっきを施したアダプター部と、樹脂コーティングを施したステンレスチューブを使用し、高い耐食性を確保しています。

品番	メス側ねじ	オス側ねじ	全長(mm)	基準価格/本
OMH-1/2-200	Rc1/2	R1/2	200	¥4,370
OMH-1/2-250			250	¥4,450
OMH-1/2-300			300	¥4,940
OMH-1/2-400			400	¥5,500
OMH-1/2-600			600	¥5,930
OMH-3/4-200	Rc3/4	R3/4	200	¥5,480
OMH-3/4-250			250	¥5,570
OMH-3/4-300			300	¥6,100
OMH-3/4-400			400	¥6,840
OMH-3/4-600			600	¥7,490

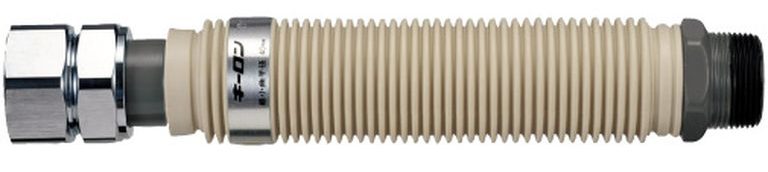

協成製の「キーロン」

都市ガス用の「金属可とう管　キーロン（TO-Iシリーズ）」は、保護カバー付きで屋内外対応の金属可とう管として設計されています。この管はエポキシ樹脂コーティングを施したステンレスチューブを採用し、接ガス部ではOリングシール方式を用いて気密性を担保しています。片ユニオン構造を採用することで、ガス栓側を先に固定してから器具側を後から接続する一方向からの取り付け手順となるため、作業スペースが限られるビルトイン調理器との接続が容易になっているといえます。さらに、特殊樹脂製の保護カバーは屋外や厨房、浴槽エプロン内での使用にも適しており、多くの物質に対する耐性を備えています。

品番	メス側ねじ	オス側ねじ	全長(mm)	基準価格/本
TO-I-1/2B200	Rc1/2	R1/2	200	¥4,130
TO-I-1/2B250			250	¥4,230
TO-I-1/2B300			300	¥4,680
TO-I-1/2B400			400	¥5,220
TO-I-1/2B600			600	¥5,920
TO-I-3/4B200	Rc3/4	R3/4	200	¥5,190
TO-I-3/4B250			250	¥5,280
TO-I-3/4B300			300	¥5,800
TO-I-3/4B400			400	¥6,490
TO-I-3/4B600			600	¥7,100

業界唯一の純正ユニオン継手をご紹介

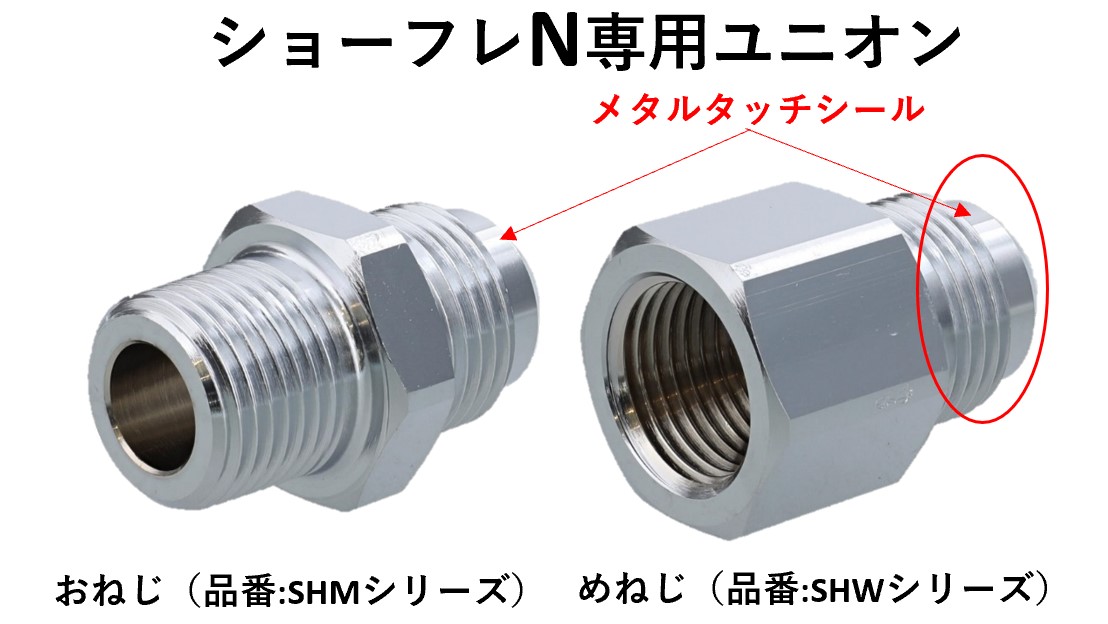

現場の要求に応じた接続変換：ショーフレN専用のユニオン継手

国内工場で完全自社生産している正英製作所だからこそ発売できる「ショーフレN専用ユニオン継手」は、現場での柔軟性を重視し開発されました。ショーフレNの器具側ユニオンを外し、おねじやめねじに簡単に変換可能なこれらのユニオン継手は、現場作業の効率化を図ることができます。ただし、この「ショーフレN専用ユニオン継手」は、専用継手として設計されているため、他メーカーの製品との接続はできませんのでご注意ください。

品番	適合口径	可とう管側	基準価格/個
SHM-15	R1/2	3/4-16UNF	¥990
SHM-20	R3/4	11/8-12UNF	¥990
SHW-15	Rc1/2	3/4-16UNF	¥1,520
SHW-20	Rc3/4	11/8-12UNF	¥1,520

まとめ

都市ガスの安全な利用のためには、適切な金属可とう管の選択が欠かせません。本記事では、金属可とう管のユニオン構造とシール構造の特性と選び方を詳細に解説しました。ユニオン構造は、両ユニオンと片ユニオンの特性や施工の特徴を、シール構造では気密性を保持するためのメタルタッチシールとOリングシールの違いを中心に説明しています。また、市場にある主要な製品についてもその特性や使用シーンに応じたおすすめのポイントを紹介しました。特に、正英製作所のショーフレN専用ユニオン継手については、その柔軟な接続変換機能や、他メーカー製品との非互換性についても触れています。
