知っていましたか？JIS適合品になった都市ガス用強化ガスホース

2021.06.22

永井達也

経済産業省が進める都市ガスの保安対策であるガス安全高度計画の一環として、JRMA（日本ゴム工業会)が中心となり2021年4月よりJIS適合品になった「都市ガス用強化ガスホース継手付」。特に13Aに限っては、従来TU(テーパユニオン)だった継手のガス機器側が、都市ガス仕様に限りRcめねじでユニオンではない仕様に変更されたのです。これによって施工方法が変わりますので事前理解を一緒に深めましょう。

1. 都市ガス用強化ガスホース継手付の仕様変更のポイント

都市ガス用強化ガスホース継手付の仕様変更のポイント

順次JIS品に自然切替される「都市ガス用強化ガスホース継手付」は、外観で仕様変更の前後が見分けられるようにホース部に青色リングが入ります。特に呼び径13は施工手順も変わってくるため、外観で新旧を見極めてから施工に着手してください。

具体的な新旧の違い

外観が違う！変更点は５つある

写真上は仕様変更後なのでリングの色が青、ゴム部分にはJISマークが付いています。

「TU1/2Rcめねじ（自在）」から「Rc1/2めねじ（固定）」へ
「TU」刻印から「Rc」刻印へ
ホース部の印字が【CIP】合格表示から【JIS】適合表示へ
合格リングが【白色】から【青色】へ
仕様変更の案内文が同梱

以上５点の内、1，2，5は呼び径13に限った変更点です。

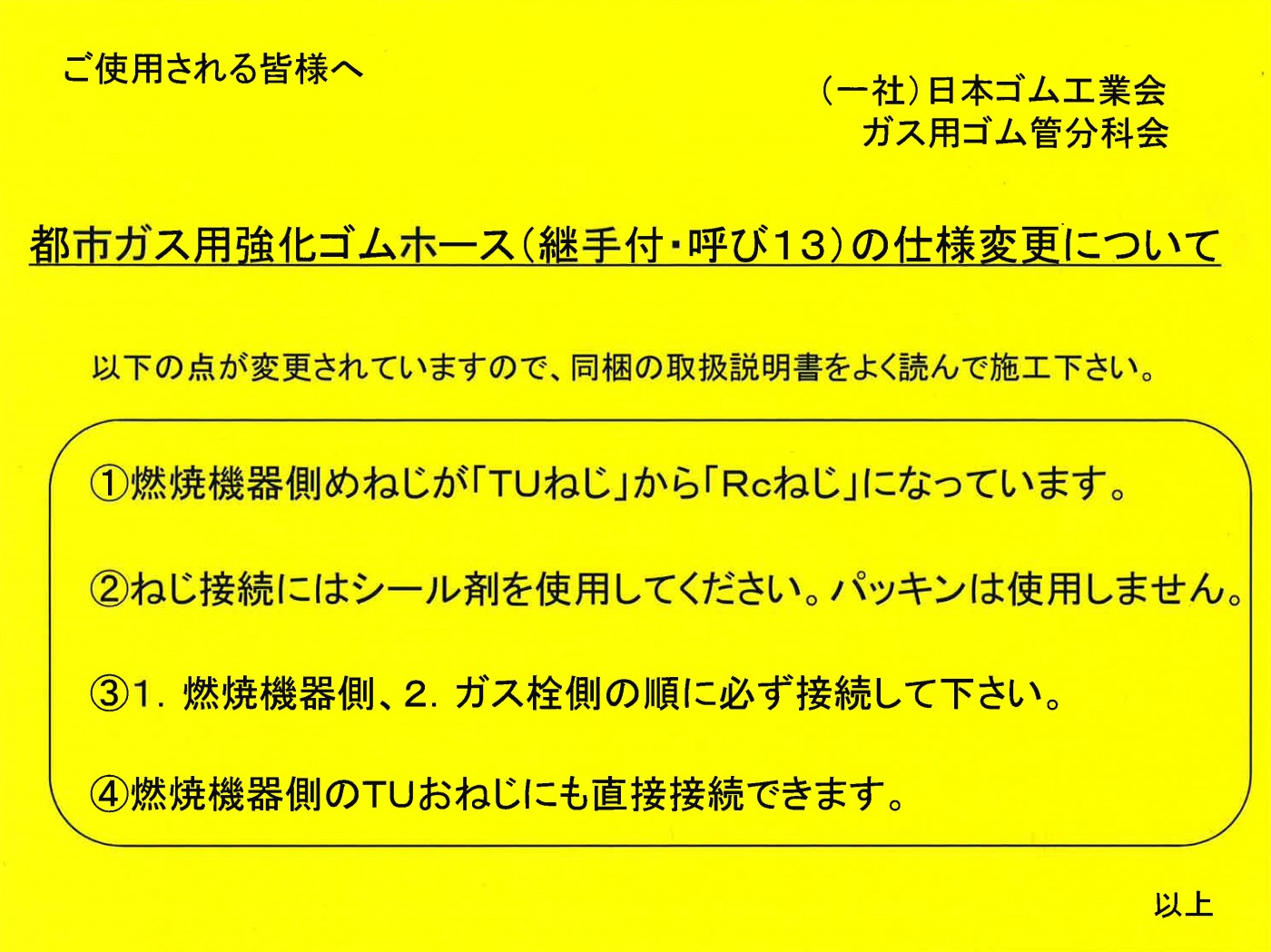

同梱されている仕様変更案内文

都市ガス用強化ガスホースパッケージ内に同梱されている仕様変更案内文

強化ガス用強化ガスホースのJIS適合品には「都市ガス用強化ゴムホース（継手付・呼び13）の仕様変更について」と取扱説明書が商品パッケージ内に同梱されています。必ず確認して施工をお願い致します。

シール剤が違う！シール剤はOK、TUパッキンは使用不可！

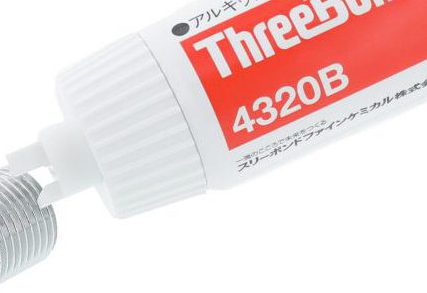

接続には配管用シール剤を使用してください。写真の「配管用シール剤(TGシール)（品番：TB4320B）」は、1個より当日出荷可能です。

従来品は、ガス機器側がRc1/2めねじのTU仕様と言われる「テーパーねじのユニオン継手」だったので、ユニオンパッキンで漏洩防止していましたが、ガス機器側がRc1/2めねじ（固定）継手に変更になった為、シール剤で漏洩防止を行い締め付けます。

※シール剤は各都市ガス会社様の指定等がある場合には指定品をご使用ください。

取付手順が違う！必ず①ガス機器側、②ガス栓側の順で施工する

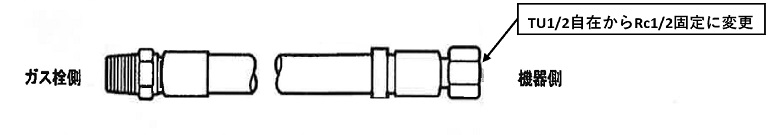

ガス機器側がTU1/2自在から、Rc1/2固定に変更

ガス機器側の継手がRc1/2めねじの固定構造に仕様変更された為、ガス機器側の継手を最初に施工し、次にガス栓側を接続する手順で取り付けなければ施工できなくなりました。今まで通りガス栓側を先に配管施工すると、ガス機器側が回せなくなり配管施工できなくなります。

都市ガス用強化ガスホース継手付(Ｌ型)は無くなり次第廃番

都市ガス用強化ガスホース(継手付)のうち、ガス機器側がＬ型継手の製品が廃盤。これからは「Ｌ型自在アダプター(都市ガス用)」をご利用ください。

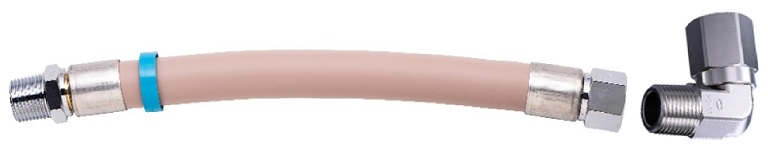

L型配管を行う場合は「L型自在アダプター(都市ガス用)」を使用しよう

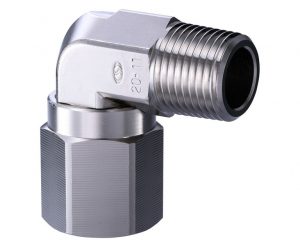

エルボで振りたい場合は、S型の強化ガスホースに「L型自在アダプター（品番：LGA15・JS641A）」を接続して使用してください。1個から当日出荷可能です。

強化ガスホースと専用のL型自在アダプターの接続には必ずシール剤を使用してください。

今回の仕様変更に伴う継手付き強化ガスホースは、ストレートタイプのみのラインナップになり、ガス機器側でL配管する場合は、「L型自在アダプター（品番：LGA15またはJS621A）」での配管を行ってください。なお、従来から販売されているTU刻印のあるL型TU接続アダプターは使用しないでください。メーカーから接続部の保証がありません。

品番	強化ガスホース側	ガス機器側	入数	基準価格/個
LGA15	R1/2	Rc1/2	40	￥2,840
JS621A	R1/2	Rc1/2	60	￥2,200

新しい！！JIS適合品のラインナップ

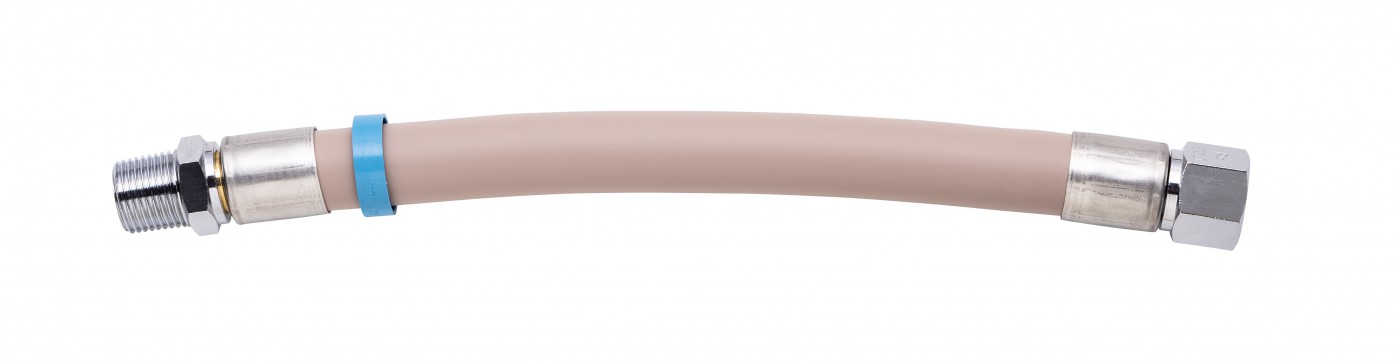

自主検査合格品→JIS適合品に変更した「強化ガスホース（品番：S13-○○○Ｊ）」1本から当日出荷可能です。

ベストパーツonlineでは自主検査合格品からJIS適合品に自然切替えを行っております。各サイズ在庫が無くなり次第切り替えておりますので、多少お時間がかかるサイズもございます。

品番	呼径	内径 (mm)	外径 (mm)	ガス栓側	ガス機器側	全長	入数	基準価格/本
S13-200J	13	14.5±0.5	22.5	Ｒ1/2(自在)	Rc1/2(固定)	200	50	￥3,250
S13-300J						300		￥3,440
S13-400J						400		￥3,620
S13-500J						500		￥3,790
S13-600J						600		￥3,930
S13-700J						700		￥4,120
S13-800J						800		￥4,280
S13-900J						900	25	￥4,450
S13-1000J						1000	25	￥4,590
S13-1500J						1500	20	￥5,480
S13-2000J						2000	25	￥6,370
S20-300J	20	19.5±0.5	28.5	R3/4(固定)	Rc3/4(自在)	300	20	￥10,100
S20-400J						400		￥10,500
S20-500J						500		¥10,800
S20-600J						600		￥11,200
S25-300	25	26.0±0.6	37.0	R1(固定)	Rc1(自在)	300	15	￥12,580
S25-400						400		￥12,840
S25-500						500		￥13,180
S25-600						600		￥13,520

※呼び径20、25についてはJIS認証に伴うマーキングの変更のみで継手の仕様変更はありません。

まとめ

2021年4月、「都市ガス用強化ガスホース継手付」の呼び13だけが、ガス機器側のRc1/2ねじが自在ではなくなり施工手順が従来の逆になりました。新旧はホースに取付けられているリングの色で見分けるのが良いでしょう。また、L型継手付の強化ガスホースは製造が中止され、新たに設定されたJIS適合品の「L型自在アダプター（品番：LGA15またはJS621A）」を使用してください。なお、以前から販売されているTU刻印のL型自在アダプターは絶対使用しないでください。
