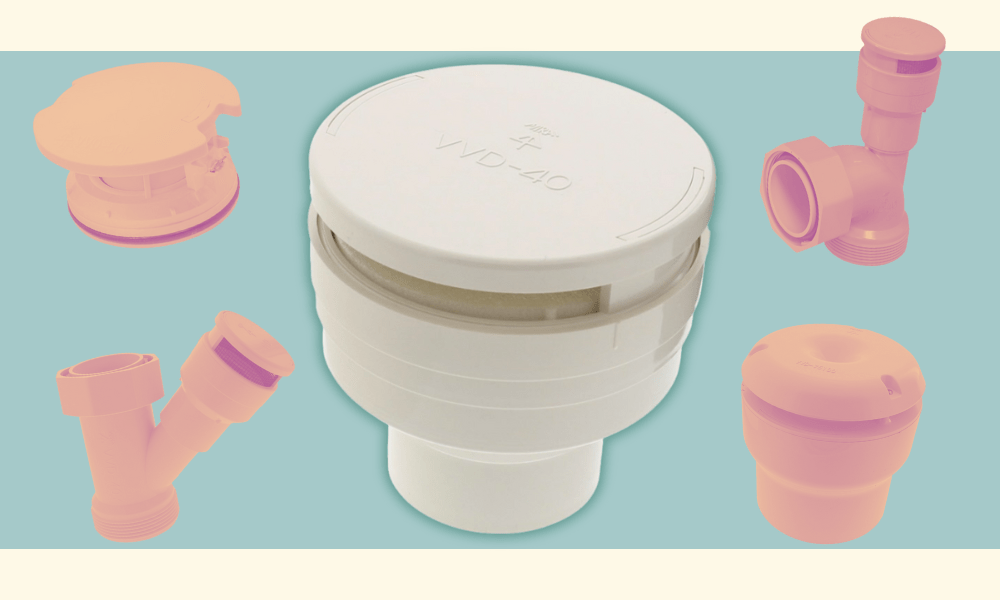

コンパクトであふれ縁の下でも設置できる排水用通気弁!通気スイスイ

気密住宅が増え、衛生器具の排水管から漂う耐えがたい臭いを防ぐ通気弁の注目度が高まっています。これまでは1973年に登場したスウェーデンのドルゴ社が多くのシェアを占めていましたが、国内メーカーも参入し、設備資材業界の”ホワイト企業”未来工業も加わりました。現状ではドルゴの一強といった感はありますが、今後その勢力図が大きく変わっていく可能性もあります。

永久磁石によるコンパクトな本体サイズが魅力

「通気スイスイ」は他社と比べて高さ方向に約40%もコンパクトな本体サイズが魅力のモデルです。他社モデルと違って弁可動方式に自重差圧式を採用せず、磁力で弁を密閉する「マグネット式」を採用しています。通気上有効な開口面積を維持するうえで、管の内径以上の直径をもつボールを搭載しなければならない自重差圧式に対して、永久磁石による止水方式は薄い設計ができます。

「マグネット式」の3つのメリット

「通気スイスイ」のマグネットは、永久磁石として最高の磁力を有するネオジム磁石。小さいサイズでも強磁界を得られるとあってハードディスク、携帯電話、ヘッドフォンなどに採用されています。これらの商品では、ネオジム磁石の酸素との反応を抑えるためにニッケルメッキを施される場合が多い様ですが、「通気スイスイ」ではシリコンで密閉しています。

あふれ縁より下に設置できる通気弁で最薄

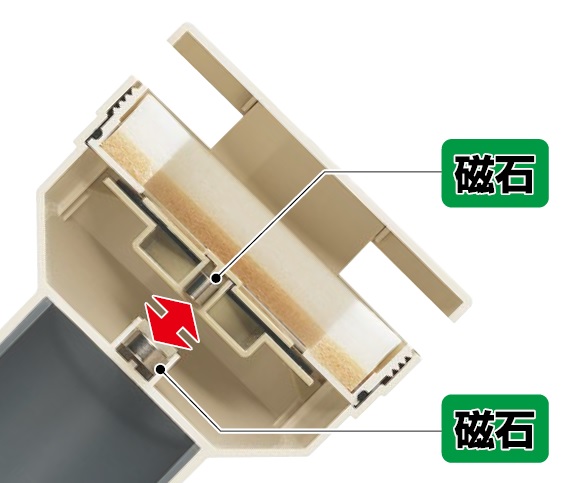

通常時は磁石の反発によって閉弁、排水時は空気の力で磁石を押し下げ空気を取り込みスムーズな排水を促します。

マグネット式通気弁「通気スイスイ」は、薄い永久磁石で弁の開閉を行っています

自重差圧式通気弁は、管内径以上のボールをフロート弁として開閉を行っています。

通気弁は排水時に「ゴボゴボ」と音がしたり、下水の臭いがする場合、空気を取り込み排水システムを円滑に機能させる設備です。しかし、あふれ縁より低い位置に設置する場合、空気取り込み口から水が溢れ出してしまいます。そのため、あふれ縁より下に設置する場合は、止水弁が内蔵されていることが条件になります。

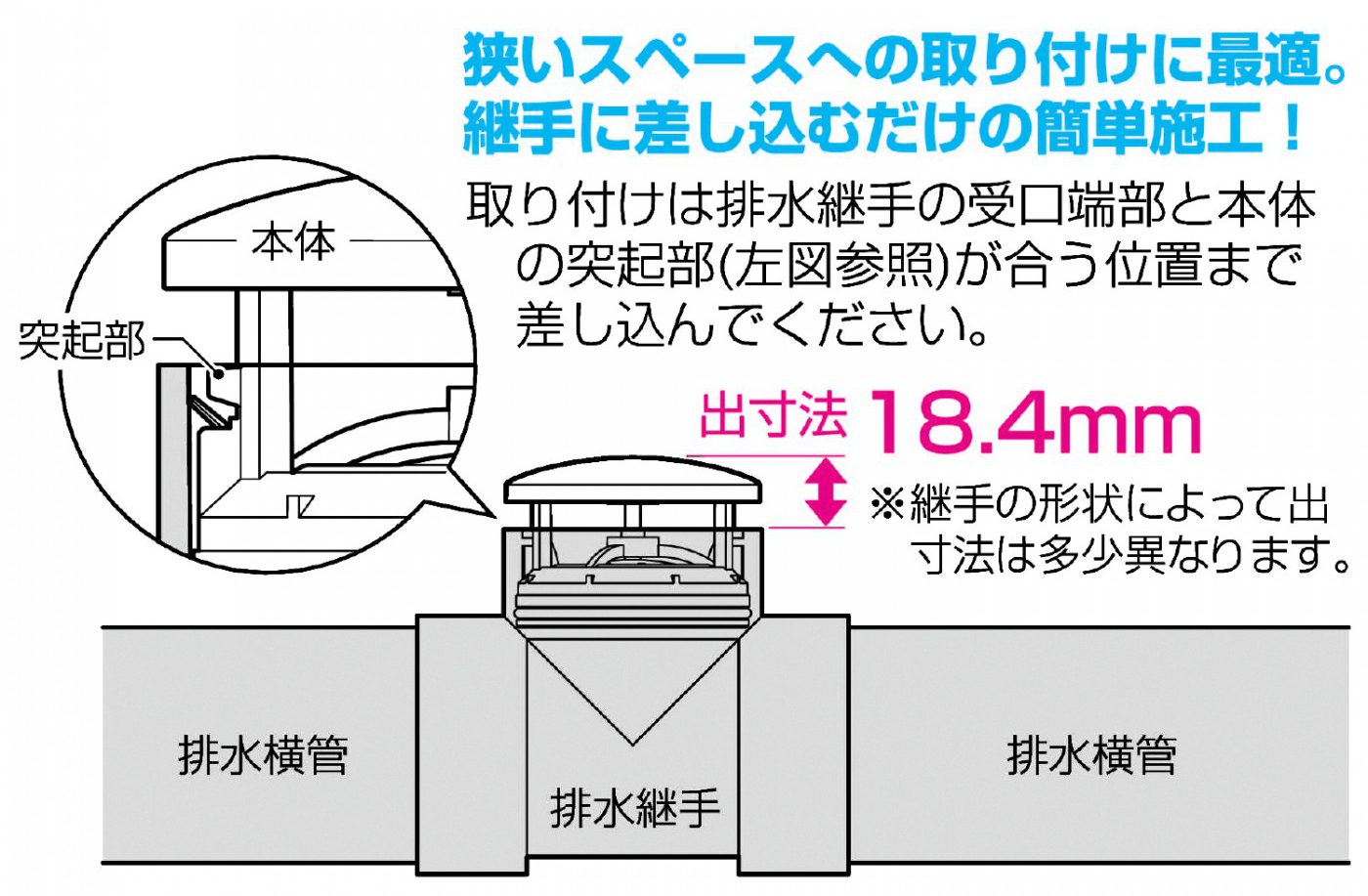

「通気スイスイ」は、通常時はマグネットにより弁体が押し上げられ、密閉されているので排水があふれることはありません。さらに自重差圧式通気弁に比べて高さ方向が約40%もコンパクトなので、洗面器やシンクの下はもちろん、床下の横枝管に取り付ける場合にとっても便利です。

45°まで傾けて設置できる

自重差圧式通気弁の場合、垂直に設置しないと弁の開度にバラつきが出てしまい正しく動作しないので慎重に取付ける必要があります。それに対し磁力で弁を動作させる「通気スイスイ」は、45°の傾きまでは正常に動作するので楽に施工することができます。

動作が早い

通気弁は外気を取り込み排水をスムーズするだけでなく、排水管内の負圧を低減し、排水横引管で発生する誘導サイフォンを抑制し、排水トラップの封水切れを防止することで、不快な臭い、音などの不具合を解消します。「通気スイスイ」の弁体はマグネットの磁力により動作が安定しています。また、動作負圧は「排水用通気弁(品番:VVD-75100)」では15KPaと圧倒的に「自重差圧式通気弁」に比べ低く、すばやく外気を取り込み誘導サイホンを抑え封水不足で起きる悪臭の防ぐことができます。

住宅なら申し分ないラインナップ

通気弁は設置する場所にあわせていくつかのラインナップがあります。最もニーズがあるのは、2階以上に水周りがある戸建住宅。特に大便器と手洗器を直近で合流する配管では悪臭もそうですが、「ゴボゴボ」音や排水不良といったトラブルに悩まされている場合があります。その他、最下階単独系統の補助通気、キッチンや洗面所の排水トラップで封水切れが発生する場合など、現場のニーズを一通り満足させるラインナップがあります。

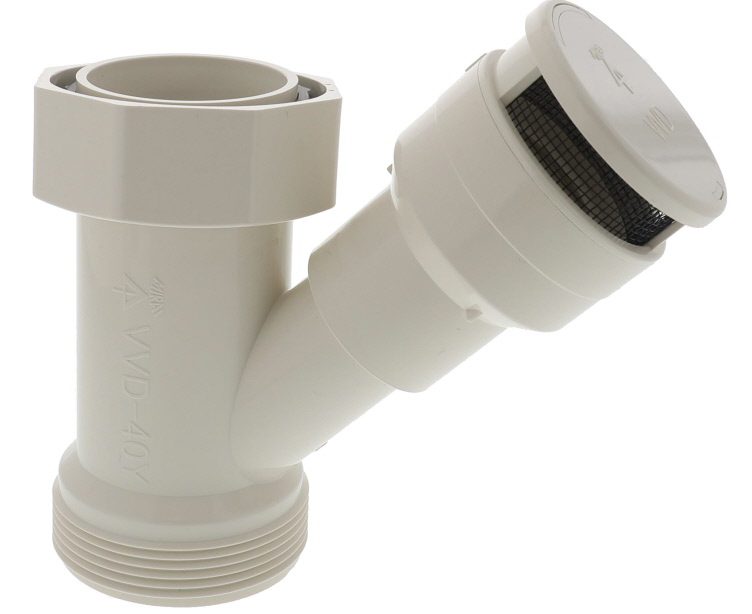

キッチンにピッタリ「通気スイスイmini(ワントラップ用)品番:VVD-40Y」

「排水用通気弁(品番:VVD-40Y)」は当日出荷!

上部はワントラップにそのまま接続できるユニオン式になっており、カンタンに取り付けることができます。もちろん低位置施工ができるので逆流による漏水の心配はありません。

品番 適合管 動作負圧 通気量 基準価格
VVD-40Y VP40・VU40 55KPa 4.2L/s ¥5,090

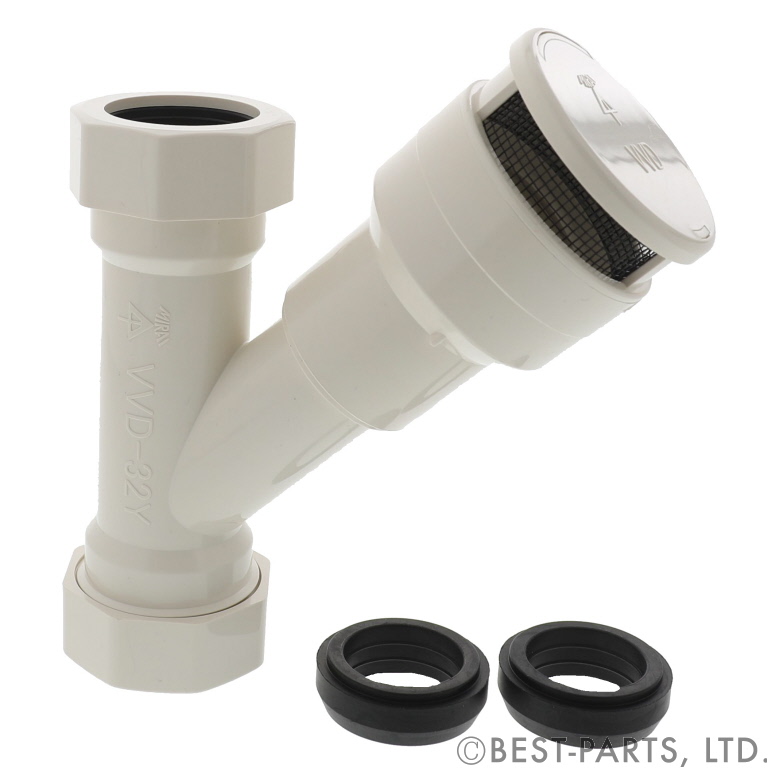

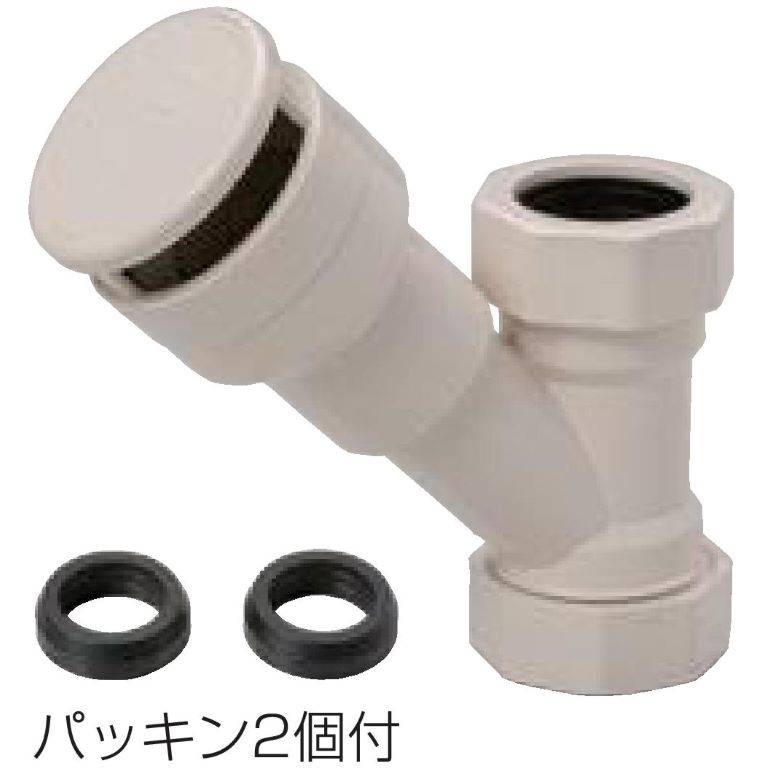

洗面所のトラップに「通気スイスイmini(Sトラック・Pトラップ用)品番:VVD-32Y」

「排水用通気弁(品番:VVD-32Y)」は当日出荷!

SトラップとPトラップでは取り付け向きが90°異なりますが、弁体を磁力で密閉しているので、Sトラップのハードタイプ、ソフトタイプ、Pトラップいずれにも取り付けでき、マグネット式の長所が特に表れているとても便利な逸品です。

品番 適合管 動作負圧 通気量 基準価格
VVD-32Y 25・32 55KPa 4.2L/s ¥5,090

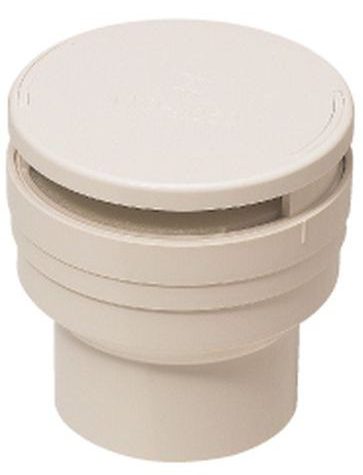

2Fトイレに使いたい「通気スイスイ排水用通気弁(品番:VVD-40)」と「排水用通気弁(品番:VVD-50)」

「排水用通気弁(品番:VVD-40)」と「排水用通気弁(品番:VVD-50)」は当日出荷!

2Fの排水は負圧を起こしやすい個所です。特にトイレは2Fにも設置されるケースが多く誘導サイホンによる封水の減少を抑えるために設置をおすすめします。もちろん低位施工ができますので床下でも取り付けることができます。

品番 適合管 動作負圧 通気量 基準価格
VVD-40 VP・VU40 35KPa 9.3L/s ¥4,820
VVD-50 VP・VU50 35KPa 9.3L/s ¥5,090

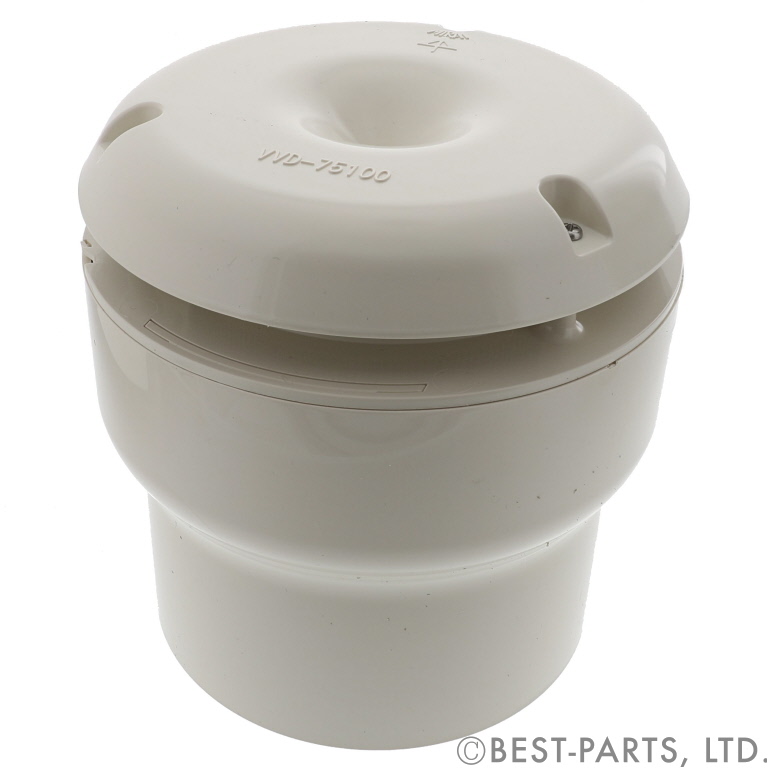

屋外設置もできる「通気スイスイ排水用通気弁(品番:VVD-75100)」

「排水用通気弁(品番:VVD-75100)」は当日出荷!

φ75、φ100の排水縦管に使用する通気弁です。弁に直射日光や雨水が入りにくい構造になっており屋外にも設置できます。空気抵抗を減らしてシリーズ最大の通気量を実現しています。戸建住宅やアパート屋外の縦管にピッタリです。

品番 適合管 動作負圧 通気量 基準価格
VVD-75100 VP・VU(75・100兼用) 15KPa 36.1L/s ¥5,850

まとめ

1973年スウェーデンのドルゴ社が開発した通気弁は、今や住宅排水の定番アイテムです。それから約50年を経て進化した最新の通気弁「通気スイスイ」は、マグネット式を採用しているので、従来より約40%もコンパクト、施工時の位置調整が楽、閉弁動作が早い、という3つのメリットがある理想の通気弁です。豊富なラインナップから適材適所の通気弁をお選びください。
