モデル別に紹介!未来工業の『ウオルボックス』で屋外配線や機器をスマートに収納

屋外での電気配線、ブレーカ・コンセントなどの電子機器の設置・増設の際には、外部環境からこれらを保護する収納用の防雨ボックスが欠かせません。昨今では、軽量で施工しやすく、耐水性にも優れるプラスチック製が多く採用されています。本稿では、豊富なバリエーションが魅力の未来工業の「ウオルボックス」をご紹介します。

設置場所に応じた豊富なラインナップ

プラスチック製の防雨ボックスを指して「プラボックス」とも呼ばれることも多いですが、こちらは同分野で高いシェアを誇る日東工業が用いているキャビネット類の総称で、「ウオルボックス」と用途は大きく変わりません。未来工業の「ウオルボックス」は、シンプルな仕様ながらも設置する場所や目的に応じて選べる選択肢の豊富さが魅力です。

未来工業のウオルボックス

以下でご紹介する各モデルは、いずれもIP保護等級IPX3(垂直より左右60°以内からの降雨による有害な影響を受けない)かそれ以上の防水・防塵性能を有しています。プラスチック製の為、ボックスのアース工事も不要です。

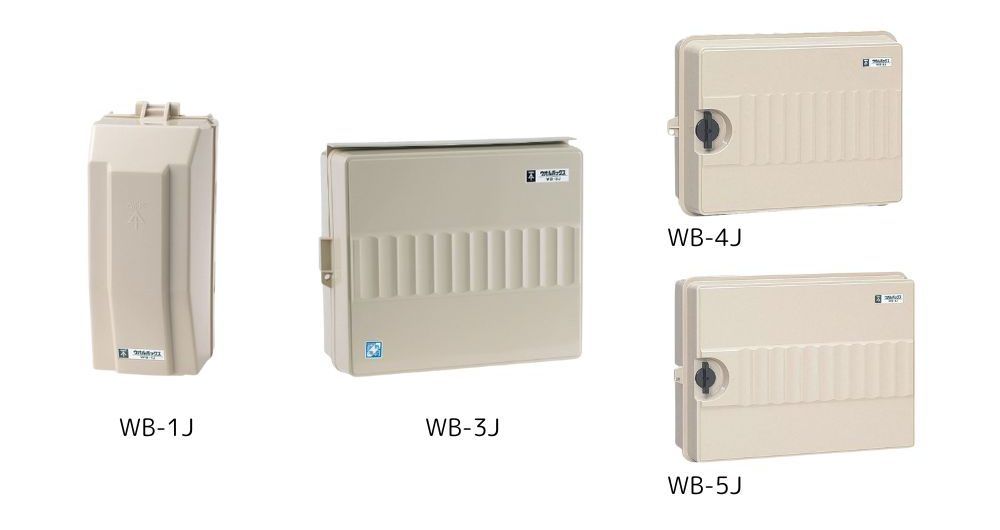

コスパ◎の仮設用モデル

「ウオルボックス」の中でも最もシンプルかつ低コストなモデルです。WB-1J~4Jは本体背面にポールバンド用の通し穴が設けてある為、柱等への取付も容易に行えます。美観をそこまで気にする必要のない、屋外現場での仮設電気設備の収納に適しています。

「ウオルボックス」仮設用モデルは、4サイズを1台から当日出荷でご注文承ります。

品番 外形寸法(mm) バンド通し穴 保護等級 その他仕様
WB-1J H212.5×W93×D106 IPX3 扉・本体分離可能

木板ベース付き

WB-3J H297×W332×D135
WB-4J H350×W448×D176 蓋部ロック式

木板ベース付き

WB-5J H422×W578×D207

サイズも色も豊富!「Aタイプ」

シリーズ中、最もバリエーションが豊富なのが「Aタイプ」です。限られたスペースにも設置できる縦型、幅広でブレーカー等が複数納まる横型に分かれ、外壁に合わせて選べるカラーとボックス上部の屋根の有無で複数ラインナップしています。なお、屋根は施工後でも脱着可能なので、取付時に邪魔になることもありません。屋根付/屋根無を問わず、IP保護等級IPX3の防水性能を有します。

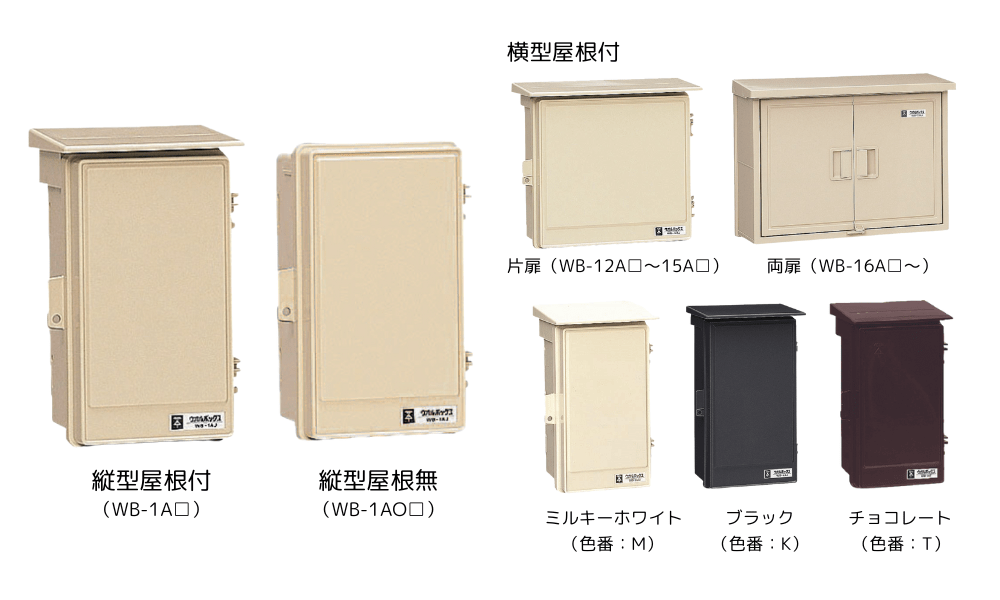

Aタイプの形状・バリエーション

Aタイプの「ウオルボックス」は、サイズ・色・屋根の有無の違いで豊富にラインナップ。1台からご注文承ります。

Aタイプ 屋根付モデル(□に色番が入ります)
品番 バンド通し穴 色/取扱いの有無
ベージュ(J) ミルキーホワイト(M) ブラック(K) チョコレート(T)
WB-1A□
WB-2A□
WB-3A□
WB-4A□ ×
WB-5A□ × ×
WB-12A□
WB-13A□
WB-14A□ ×
WB-15A□ ×
WB-16A□ ×
WB-17A□
× ×
WB-18A□ × × ×
Aタイプ 屋根無モデル(□に色番が入ります)
品番 バンド通し穴 色/取扱いの有無
ベージュ(J) ミルキーホワイト(M) ブラック(K) チョコレート(T)
WB-1AO□
WB-2AO□
WB-3AO□
WB-4AO□ ×
WB-5AO□ × ×
WB-12AO□
WB-13AO□
WB-14AO□ ×
WB-15AO□ ×
WB-16AO□ ×
WB-18AO□ × × ×

デザイン性に優れた「Dタイプ」

「Dタイプ」は、屋根を着脱できる「Aタイプ」とは異なり屋根一体型で、その分コンパクトな設計となっています。丸みを帯びたデザインとミルキーホワイトの本体色は白系の外壁に良く馴染むため、住宅の美観にこだわりたいユーザーにもおすすめです。また、ボックス内の機器取付用ベースが樹脂製で耐久性に優れていること、他モデルと異なり防塵についての保護等級を有していることも長期の常設に適しているポイントです。

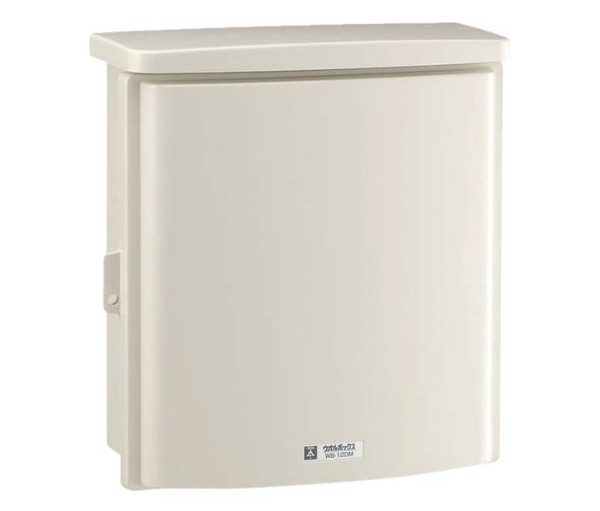

ウオルボックスDタイプ

屋根一体型の「ウオルボックス(商品コード:WB-○DM)」は、ミルキーホワイトのみのラインナップです。1台からご注文承ります。

品番 外形寸法(mm) バンド通し穴 保護等級 その他仕様
WB-10DM H195×W177×D95 IP33D 樹脂製取付自在板付き
WB-11DM H278×W229×D113
WB-12DM H313×W293×D116
WB-13DM H353×W374×D170
WB-14DM H392×W438×D208
WB-15DM H409×W516×D195

メンテナンスに便利!透明蓋タイプ

「Aタイプ」と基本的な設計は共通しつつ、蓋に高い透明性と耐衝撃性、耐候性を兼ね備えたポリカーボネート(PC素材)を採用しているのが「透明蓋タイプ」。日常の点検やメンテナンスの際にも、蓋を開けずに内部の機器や配線の状態を確認できるため便利です。

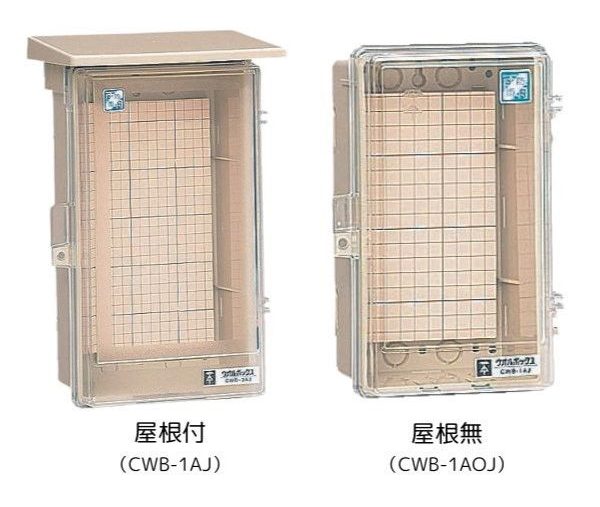

ウオルボックス透明蓋タイプ

「ウオルボックス透明蓋(CWB-○AJ/CWB-○AOJ)」はいずれも1台からご注文承ります。本体色はベージュのみです。

透明蓋タイプ 屋根付モデル
品番 外形寸法(mm) バンド通し穴 保護等級 その他仕様
CWB-1AJ H256×W160×D150 IPX3 木板ベース付き
CWB-2AJ H295×W196×D150
CWB-3AJ H377×W235×D180
CWB-12AJ H302×W332×D150
CWB-13AJ H335×W384×D195
CWB-14AJ H363×W435×D215
透明蓋タイプ 屋根無モデル
品番 外形寸法(mm) バンド通し穴 保護等級 その他仕様
CWB-1AOJ H236×W160×D120 IPX3 木板ベース付き
CWB-2AOJ H274×W195×D130
CWB-3AOJ H350×W235×D150
CWB-12AOJ H280×W332×D133
CWB-13AOJ H315×W384×D167
CWB-14AOJ H341×W435×D187

まとめ

未来工業の「ウオルボックス」は、シンプルな仕様ながらも設置する場所や目的に応じて選べる選択肢の豊富さが魅力です。本稿ではその中から、コスパに優れた「仮設用モデル」、サイズ・色が豊富な「Aタイプ」、常設に適した「Dタイプ」、メンテナンスに便利な「透明蓋タイプ」をご紹介しました。ぜひご検討ください。
