スムーサーが掛けやすくなった温水式床暖房用マット「エクセルソーレ®55 UFM-NBシリーズ」

温水式の床暖房を採用する新築住宅が増えてきました。輻射熱が体を芯から温めるので室温を上げずに済み、相対湿度を保てるのが魅力です。ベストパーツOnlineでは、熱源機や予算に合わせて、通湯タイプを45℃、55℃、60℃から選択できる豊富なラインナップをご用意しています。本稿では、温水式床暖房用マットの定番「エクセルソーレ🄬55 UFMシリーズ」を「エクセルソーレ🄬55 UFM-NBシリーズ」として仕様変更しましたので、特に施工におけるメリットに絞ってご説明いたします。

※この記事は2020年8月6日に公開したものですが、仕様変更に伴い校正し直し2021年7月7日に再公開しました。

PFD管



施工性の向上が期待できる仕様変更

従来の「エクセルソーレ🄬55 UFMシリーズ」は、通湯温度55℃(投入熱量130w/㎡)で必要な暖房出力(100w/㎡)程度を得ることができる高効率な温水マットシリーズでした。多くの熱源機メーカー様で採用されており、コストと性能のバランスが良く一般住宅はもちろんマンションでの実績も多数あります。

仕様変更された「エクセルソーレ🄬55 UFM-NBシリーズ」は、施工性の更なる向上が期待できるものとなっています。

新品番UFM-NBの改良点

これまでの「UFMシリーズ」の特長はそのままに3つのポイントを変更しています。

接続部(ヘッダー)を樹脂化しスムーサーを使いやすく改良

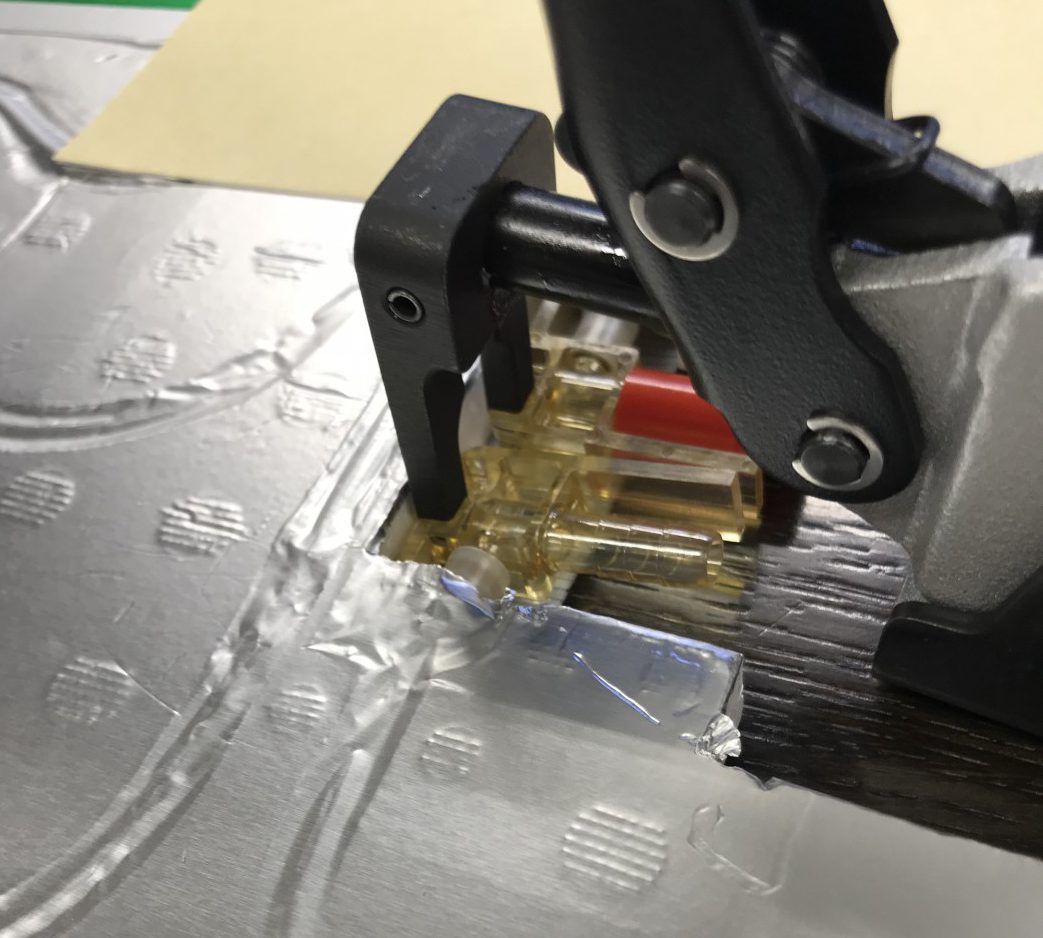

(図1)「UFM-NB」からPPSU製になった温水マット接続部(ヘッダー)

「エクセルソーレ🄬55 UFM-NBシリーズ」では、接続部(ヘッダー)をこれまでの黄銅製から樹脂製(PPSU)に変更しています。三菱ケミカルインフラテック社の社内検査では、従来の黄銅製ヘッダーと比較して遜色ない長期耐久性が確認されています。

樹脂製ヘッダーへの変更にともない、「マルチスムーサー(品番:PJ-05)」用の溝(図1の赤い枠内)を作り、タケノコに樹脂管が容易に挿入できるようにしています。

小根太を端部まで配置

接続部(ヘッダー)付近の小根太は温水マットの端面まで配置されている

「エクセルソーレ🄬55 UFMシリーズ」では、接続部(ヘッダー)付近の小根太を温水マットの端部まで配置しています。浮き上がりやすい接続部(ヘッダー)付近で下地と温水マットをしっかりとビス固定ができます。

さらにフローリング材と温水マットの固定もしっかり行えることにより、これまで以上に床鳴りのリスクが低減します。ちなみに最高グレードの「エクセルソーレ🄬45 KNSシリーズ」は、既に端部まで小根太入りとなっております。

養生材にもなるエコな段ボール梱包

これまではシュリンク梱包を採用していましたが、「エクセルソーレ🄬55 UFM-NBシリーズ」では段ボール梱包に変更になりました。開梱した際には養生材としてお使いいただけます。

梱包サイズはこれまでと同様に最大でも畳1畳分とコンパクトです。

写真は864×909サイズ

ラベルには品番と寸法が記載されており、現場でも必要な温水式床暖房マットを探しやすい。

エクセルソーレ®55(UFM-NB)のサイズラインナップ

「エクセルソーレ🄬55 UFM-NBシリーズ」は、最大サイズ3288×2424から最小864×909まで32アイテムがラインナップされており、一般的な設計であれば十分満足できます。

しかし、アイランドキッチンや変則的なサイズが必要な場合は、部屋の形状に合わせてカットできる「エクセルソーレ ™キュア真打」も検討されることをオススメします。

品番サイズ保有水量(ℓ)推奨流量(ℓ/min)流体抵抗(kPa)投入熱量(W)※
UFM12-2433NB3288×2424×122.51.5341041
UFM12-3324NB2379×3333×122.41.5331036
UFM12-2727NB2682×2727×122.21.532955
UFM12-2430NB2985×2424×122.21.532945
UFM12-3024NB2379×3030×122.21.532941
UFM12-2130NB2985×2121×122.01.055857
UFM12-3021NB2076×3030×121.91.053851
UFM12-2424NB2379×2424×121.8 1.051780
UFM12-2127NB2682×2121×121.81.051770
UFM12-2721NB2076×2727×121.71.049766
UFM12-1830NB2985×1818×121.61.046734
UFM12-3018NB1773×3030×121.61.047727
UFM12-2124NB2379×2121×121.61.046683
UFM12-2421NB2076×2424×121.61.046681
UFM12-1827NB2682×1818×121.41.036660
UFM12-2718NB1773×2727×121.51.037654
UFM12-1530NB2985×1515×121.41.034612
UFM12-3015NB1470×3030×121.41.034603
UFM12-1824NB2379×1818×121.31.033585
UFM12-2418NB1773×2424×121.31.034582
UFM12-1524NB2379×1515×121.11.028488
UFM12-2415NB1470×2424×121.11.029482
UFM12-1818NB1773×1818×121.01.026436
UFM12-0918NB1773×909×120.50.525242
UFM12-1809NB864×1818×120.50.523236
UFM12-0624NB2379×606×120.50.524217
UFM12-2406NB561×2424×120.50.525204
UFM12-0621NB2076×606×120.40.522189
UFM12-2106NB561×2121×120.40.519179
UFM12-0618NB1773×606×120.40.519161
UFM12-1806NB561×1818×120.30.516153
UFM12-0909NB864×909×120.30.514118

※55℃通湯室温18℃推奨流量時の数値です。実測値からの算出で保証値ではありません。

まとめ

長い間、温水式床暖房用マットの定番であった「エクセルソーレ🄬55 UFMシリーズ」が、「エクセルソーレ🄬55 UFM-NBシリーズ」に仕様変更され施工性が向上しました。また、梱包材は開梱した後に養生材としてお使いいただける段ボール仕様に切り替え、環境負荷の低減を目指しました。これまで以上に品質、施工性に優れた環境負荷も低減した「エクセルソーレ🄬55 UFM-NBシリーズ」を是非ご採用ください。
