給湯器のリモコン工事に使用するVCTFビニルキャブタイヤコード
ほとんどの給湯器のリモコンは0.5㎜²×2芯で対応できる
給湯器の熱源には大きく分けるとガス・石油・電気の3種類に区別できます。熱源により、リモコンに使用する電線のサイズは異なりますが1つ持っておくと便利なサイズが「0.5㎜²×2芯のVCTFビニルキャブタイヤコード」です。
給湯器別リモコンサイズ表
エコキュート | メーカー | |||||
コロナ | ダイキン | Panasonic | 日立 | 三菱 | 東芝 | |
推奨サイズ | 0.3㎜²×2芯 | 0.5㎟~1.25㎜²×2芯 | 0.5㎟×2芯 | 0.3㎟×2芯 | 0.3㎟×2芯 | 0.5㎟×2芯 |
ガス給湯器 | メーカー | ||||
リンナイ | パロマ | ノーリツ | パーパス | 長府 | |
推奨サイズ | 0.5㎜²×2芯 | 0.5㎟×2芯 | 0.5㎟×2芯 | 0.5㎟×2芯 | 0.5㎟×2芯 |
石油給湯器 | メーカー | |||
コロナ | ノーリツ | 長府 | ||
推奨サイズ | 0.3㎜²×2芯 | 0.3㎟×2芯 | 0.5㎟×2芯 |
※2022年6月30日当社調べによる
エコキュートや石油給湯器のサイズに多い「0.3㎜²×2芯」
テレビやラジオなどの電源コードと接近して接続すると、テレビにノイズが入る可能性があります。この「給湯器専用リモコンケーブル(商品コード:RCK-032)」は、特殊なツイスト構造で他回路からの電波を打ち消すので、リモコンやテレビに影響を及ぼすことがありません。他回路との配線距離が近い場合は、「給湯器専用リモコンケーブル(商品コード:RCK-032)」がオススメです。
商品コード | 導体径 | 芯 数 | 全 長 |
RCK-032 | 0.3 | 2 | 100m |
ガス給湯器のリモコンには「0.5mm²×2芯」で決まり!
上記の表からも分かるように、ガス給湯器は各メーカーで「0.5㎜²×2芯」を推奨しています。「0.75㎜²×2芯」ももちろん使用可能ですが、コストを考えれば「0.5㎜²×2芯」で十分です。
商品コード | 導体径 | 芯 数 | 全 長 |
VCTF-0.5-2C | 0.5 | 2 | 100m |
※本商品は時価商品です。毎月末に翌月価格を更新します。ご注文時に価格が変更されている場合があります。

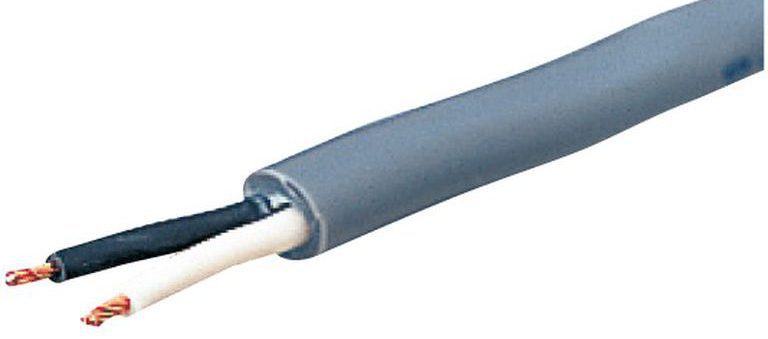

パイプシャフト設置のガス給湯器は「0.75mm²×2芯」
パイプシャフト設置の場合は、他の回路との干渉を防ぐ為に、絶縁体が厚い「0.75㎜²×2芯」を使うことが推奨されています。
商品コード | 導体径 | 芯 数 | 全 長 |
VCTF-0.75-2C | 0.75 | 2 | 100m |
※本商品は時価商品です。毎月末に翌月価格を更新します。ご注文時に価格が変更されている場合があります。

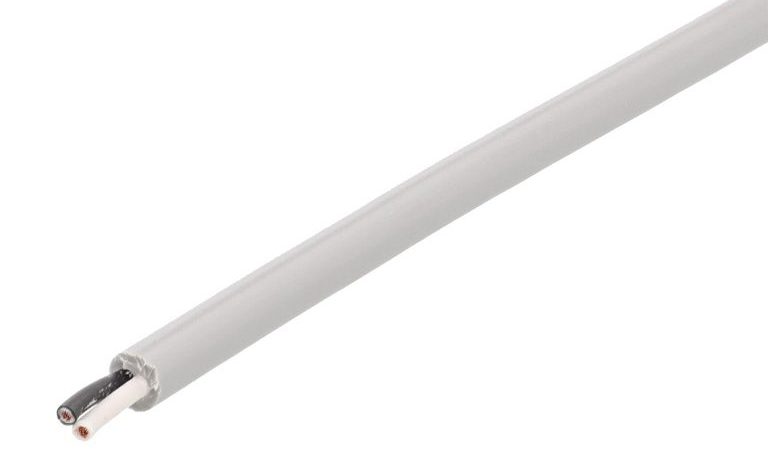

柔軟型で壁内の引き込みがスムーズに行える「柔軟型ビニルキャブタイヤコードVCTF12」
「柔軟型ビニルキャブタイヤコードVCTF12」は、シースに柔軟性のあるビニル混合物を使用しており、通常の「VCTFビニルキャブタイヤコード」に比べて柔らかいことが特徴です。通常のVCTFですと、固さが要因で壁内を引き込む際に角部などにあたり、上手く引き込めない場合がありますが、この「柔軟型ビニルキャブタイヤコードVCTF12」は柔軟性があるので、障害物をかわしてスムーズに引っ張ることができます。また、冬場でも優れた柔軟性を発揮するので、作業性や柔軟性を求める場合は「柔軟型ビニルキャブタイヤコードVCTF12」を使用してみて下さい。お客様の中には、「柔軟型を使用したらあまりの柔らかさと取り回しのしやすさで、もう通常のVCTFは使用できない」とおっしゃる方もいらっしゃいます。給湯器のリモコンサイズである「0.3㎜²×2芯」、「0.5㎜²×2芯」、「0.75㎜²×2芯」の3点を追加ラインナップしましたので、是非ご利用ください。
品 番 | 導体径 | 芯 数 | 全 長 |
VCTF12-03-2 | 0.3 | 2 |
100m |
VCTF12-05-2 | 0.5 | ||
VCTF12-075-2 | 0.75 |
※本商品は時価商品です。毎月末に翌月価格を更新します。ご注文時に価格が変更されている場合があります。
「VCTFビニルキャブタイヤコード」のラインナップ

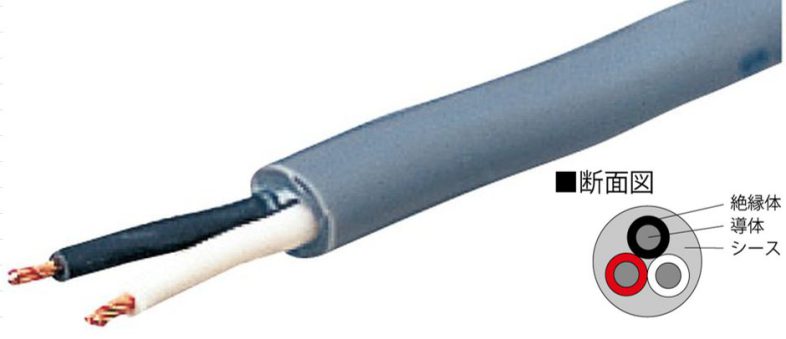

図1:VCTFケーブル断面図
VCTFビニルキャブタイヤコード(0.3mm²~0.5mm²)
品 番 | 導体径 | 芯 数 | 全 長 |
VCTF-0.3-2C | 0.3 | 2 | 100m |
VCTF-0.3-3C | 3 | ||
VCTF-0.5-2C | 0.5 |
2 | |
VCTF-0.5-3C | 3 | ||
VCTF-0.5-4C | 4 | ||
VCTF-0.5-6C | 6 | ||
VCTF-0.5-8C | 8 |
VCTFビニルキャブタイヤコード(0.75mm²~1.25mm²)
品 番 | 導体径 | 芯 数 | 全 長 |
VCTF-0.75-2C | 0.75 | 2 | 100m |
VCTF-0.75-3C | 3 | ||
VCTF-0.75-4C | 4 | ||
VCTF-0.75-6C | 6 | ||
VCTF-1.25-2C | 1.25 | 2 | |
VCTF-1.25-3C | 3 | ||
VCTF-1.25-6C | 6 |
※本商品は時価商品です。毎月末に翌月価格を更新します。ご注文時に価格が変更されている場合があります。
まとめ
給湯器のリモコン工事は、機種に合ったサイズ選定がコストダウンに繋がります。エコキュートや石油給湯器には「0.3㎜²×2芯」、ガス給湯器には「0.5㎜²×2芯」、ただしパイプシャフト設置の場合は「0.75㎜²×2芯」というように使い分けた方が施工性の向上、コスト削減、そしてクレーム撲滅に効果があります。中でも、汎用性に優れた「0.5㎜²×2芯」だけは、常備しておくとあらゆる機器に対応することができます。また、作業性や柔軟性を求める場合は、「柔軟型VCTFビニルキャブタイヤコードVCTF12」を使用すれば、壁裏などの狭小作業での取り回しが非常に楽になり、冬場の低温下でも柔軟性を発揮し作業性が向上します。是非1度お試し下さい。
