ツインタイプですっきり収納

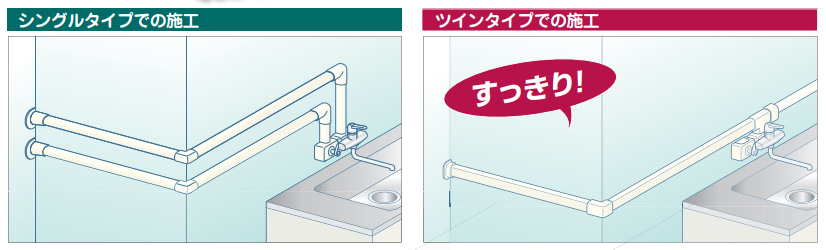

従来からあるシングルタイプのリフォームダクトJDは、給水給湯配管カバーを2本並列に並べて施工していただいていましたが、給水給湯配管を同時にカバーできるツインタイプがラインナップに追加されたことで、よりすっきりとした施工が可能になりました。
もう「パイプが合わない」とは言わせない
ツインタイプは1サイズしかありませんが、別売のパイプホルダーを使い分けて様々な管種とサイズに対応できる点が特徴です。
例えば、VP管であれば呼び13に「パイプホルダー(品番:JH-13J)」、呼び16に「パイプホルダー(品番:JH-16)」、呼び20に「パイプホルダー(品番:JH-20)」。架橋ポリエチレン管やポリブデン管といった樹脂管であれば、13Aの裸管に「パイプホルダー(品番:JRH-13A)」を、16Aの裸管と13Aの5mm厚保温材付に「パイプホルダー(品番:JRH-16J)」を、16Aの5mm厚保温材付なら「パイプホルダー(品番:JRH-16H)」。アルミ三層管であれば10Aに「パイプホルダー(品番:JH-10J)」、13Aに「パイプホルダー(品番:JH-13J)」、20Aに「パイプホルダー(品番:JH-20)」。極めつけは、ステンレスフレキ呼び13(外径φ16.0またはφ16.8)に「パイプホルダー(品番:JH-13J)」、呼び16(外径φ20.0)に「パイプホルダー(品番:JH-16)」、呼び20(外径φ25.0)に「パイプホルダー(品番:JH-20)」という具合に守備範囲がとっても広くてリフォームに最適なのです。
耐候性が高く屋外でも使える
屋内だけで済めばよいのですが、たいていの現場では屋外にも配管が露出するものです。リフォームダクトJDとツインタイプのTJDは、耐候性に優れている樹脂を採用しているので、屋内のみならず屋外であってもコンパクトで美しい仕上がりを長期間にわたり維持することできます。
「リフォームダクトツイン」施工手順
壁面にベース部分をねじ径4mmのタッピングビスで固定します。ベース部の底部には両面テープが貼付されており、仮止めに便利な仕様になっております。
リフォームダクトツインのラインナップ

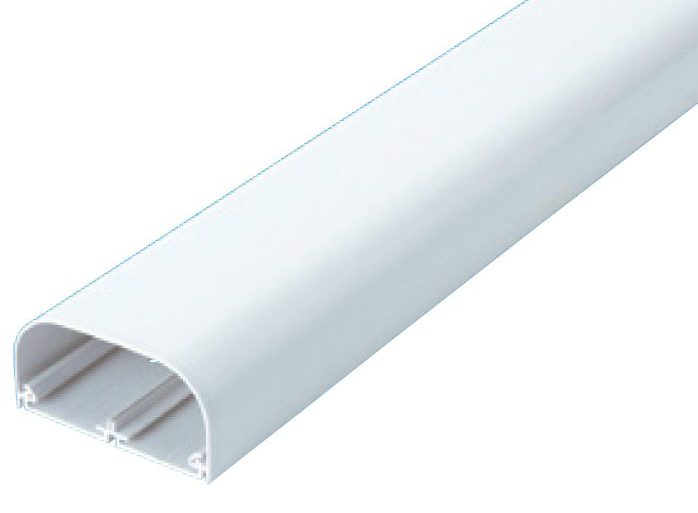

リフォームダクトツイン
給水給湯を同時に配管できるツインタイプの化粧カバーです。耐候性仕様なので屋外でも使用可能です。
品 番 | L | W | H |
TJD-20 | 2,000mm | 85mm | 43mm |

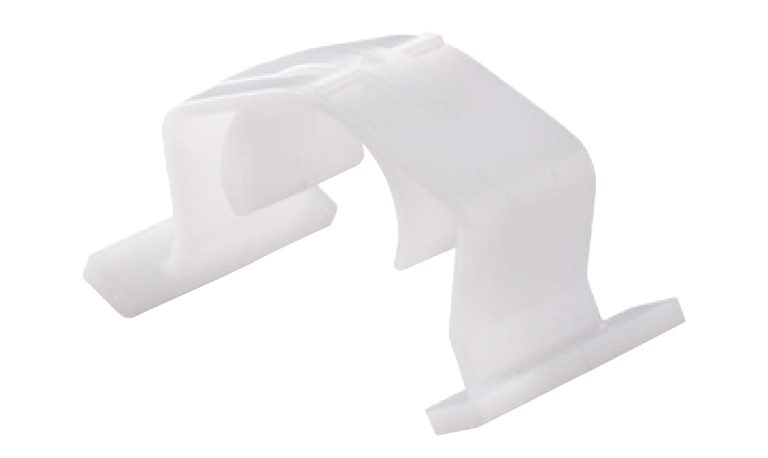

パイプホルダー裸管用
リフォームダクトツインベース部に配管を固定するのに使用します。
品 番 | 対応管種とサイズ |
JRH-13A | (裸)VP13、PE/PB13A |
JRH-16J | (裸)VP16、PE/PB16A、(5mm保温材付)PE/PB13A |

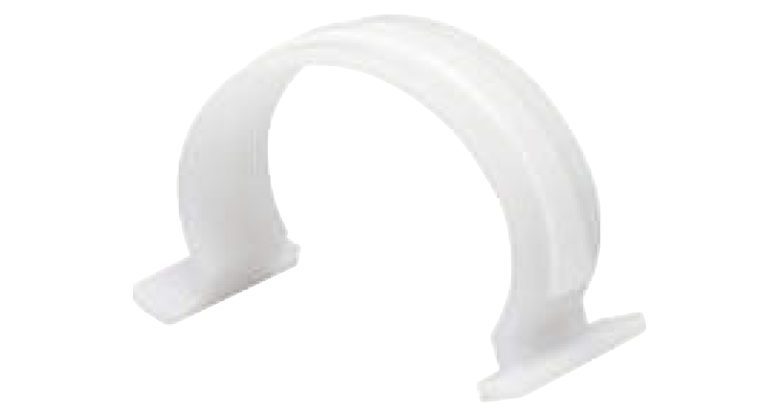

パイプホルダー樹脂管保温材付用
リフォームダクトツインベース部に配管を固定するのに使用します。
品 番 | 対応管種とサイズ |
JRH-16H | (5mm保温付)PE/PB16A |

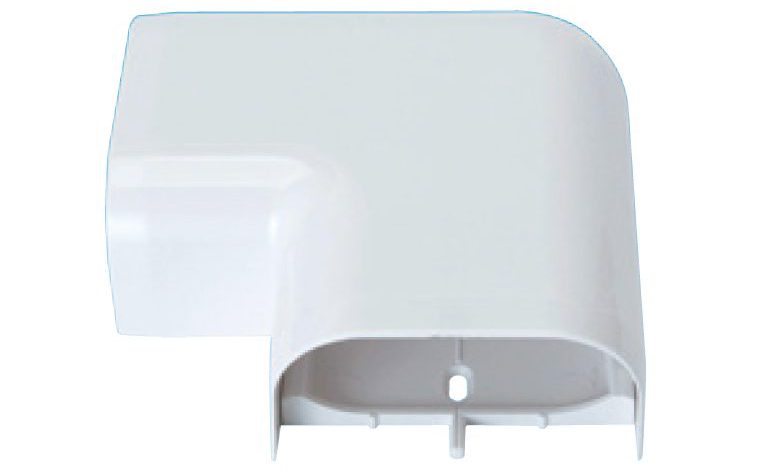

平面エルボカバー
リフォームダクトツインの壁面(平面)の曲がりに使用します。
品 番 | L | W | H |
TJK-20 | 130mm | 89mm | 45mm |

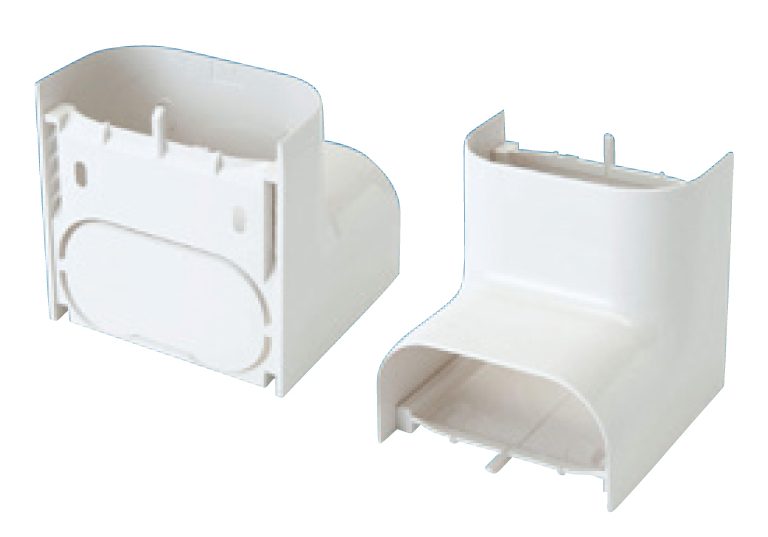

立面インコーナー
リフォームダクトツインの入隅(角配管)に使用します。
品 番 | L | W | H |
TJCI-20 | 88.5mm | 89mm | 45mm |

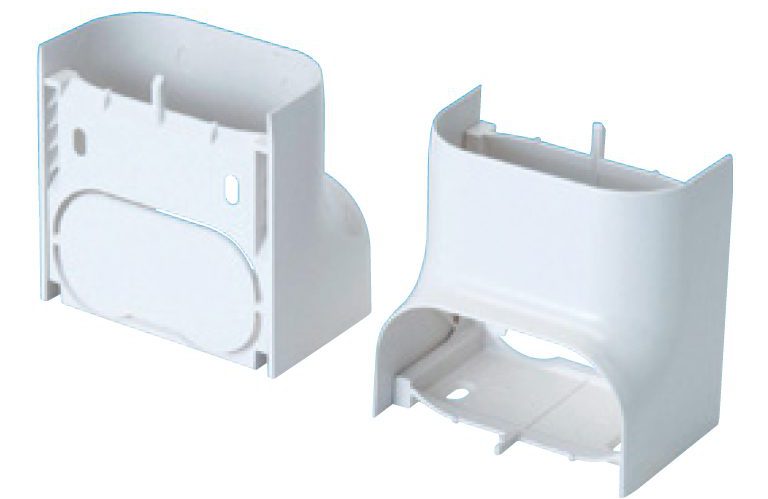

立面インコーナーミニ
リフォームダクトツインの入隅(角配管)に使用するミニタイプです。
品 番 | L | W | H |
TJCIM-20 | 88.5mm | 89mm | 56.5mm |

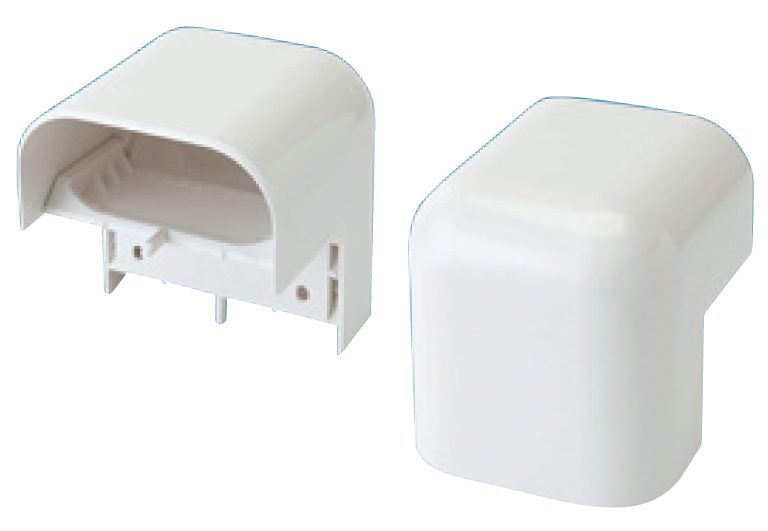

立面アウトコーナー
リフォームダクトツインの出隅(角配管)に使用します。
品 番 | L | W | H |
TJCO-20 | 94mm | 89mm | 45mm |

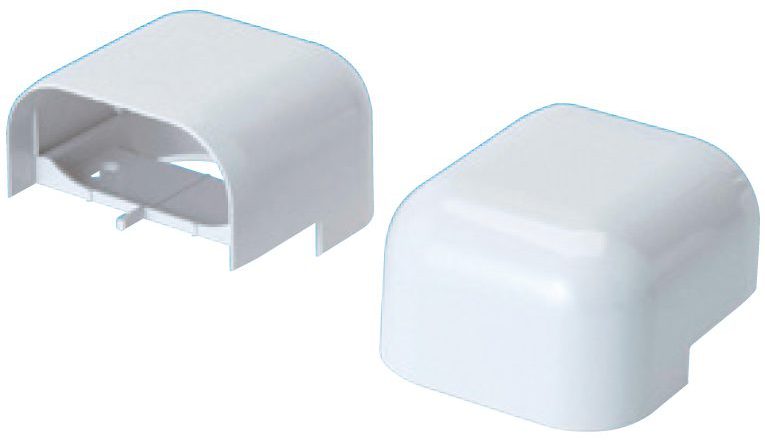

立面アウトコーナーミニ
リフォームダクトツインの出隅(角配管)に使用するミニタイプです。
品 番 | L1 | L2 | W | H |
TJCOM-20 | 59mm | 89mm | 89mm | 45mm |

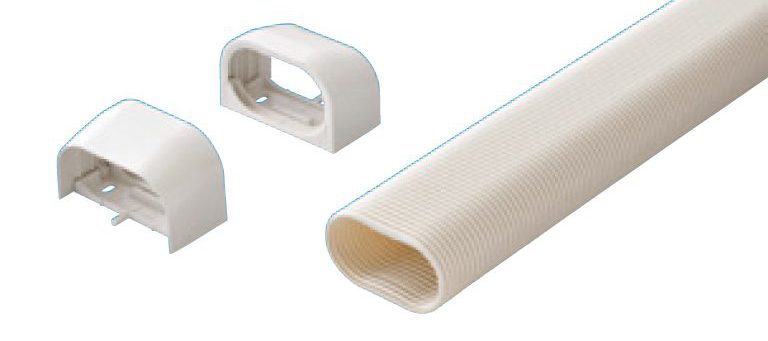

フリーコーナー
幕板などの乗り越えや、90°までの曲部に使用します。
品 番 | L | W | H |
TJF-20 | 489mm | 89mm | 54mm |

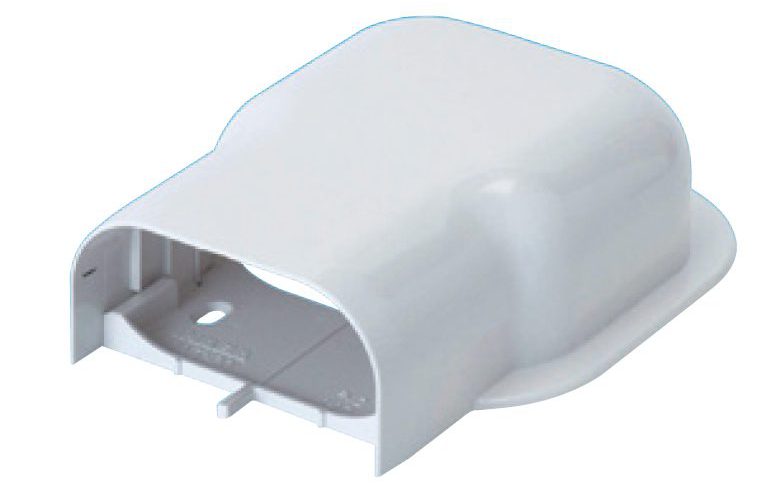

ウォールコーナー
リフォームダクトツインの配管を外壁から取り出す部分に使用します。
品 番 | L | W1 | W2 | H |
TJW-20 | 160mm | 89mm | 120.5mm | 47mm |

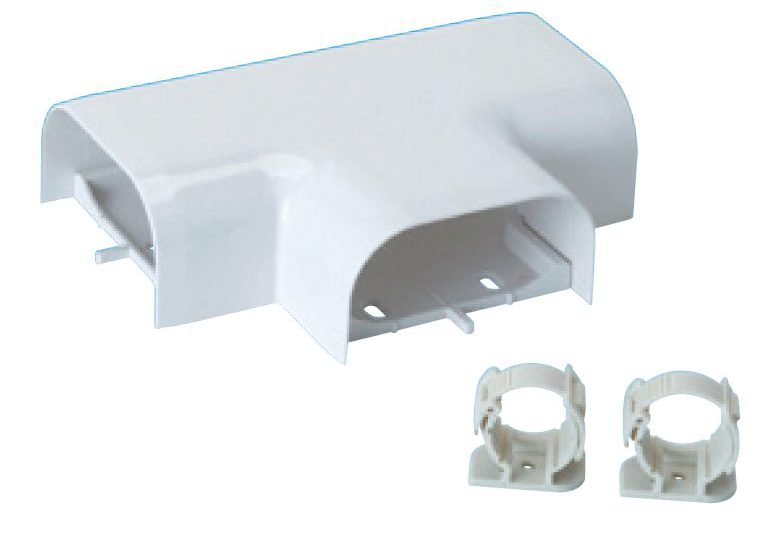

平面チーズカバー
リフォームダクトツインの壁面(平面)の分岐配管に使用します。
品 番 | L | W1 | W2 | H1 | H2 | D |
TJHT-20 | 171mm | 89mm | 89mm | 45mm | 45mm | 130mm |

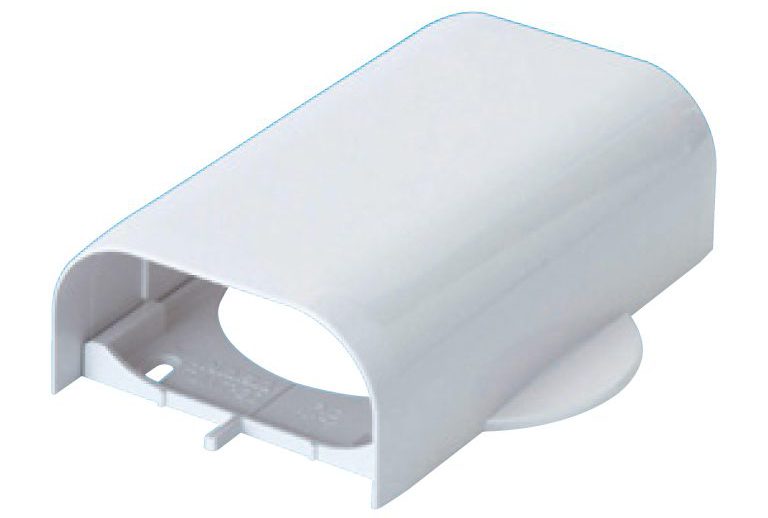

壁貫通チーズカバー
リフォームダクトツインの壁面(平面)の壁貫通部の分岐配管に使用します。
品 番 | L | W1 | W2 | H |
TJWT-20 | 148mm | 89mm | 120.5mm | 45mm |

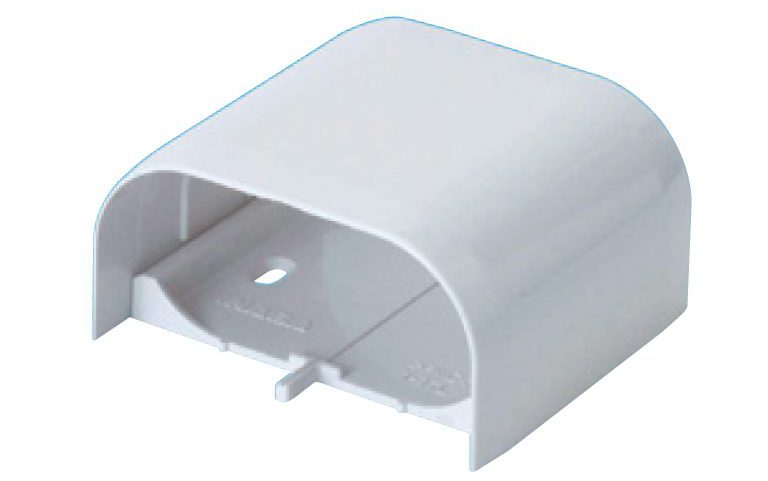

ジョイントカバー
リフォームダクトツイン配管同士を接続する際に使用します。
品 番 | L | W | H |
TJS-20 | 80mm | 89mm | 45mm |

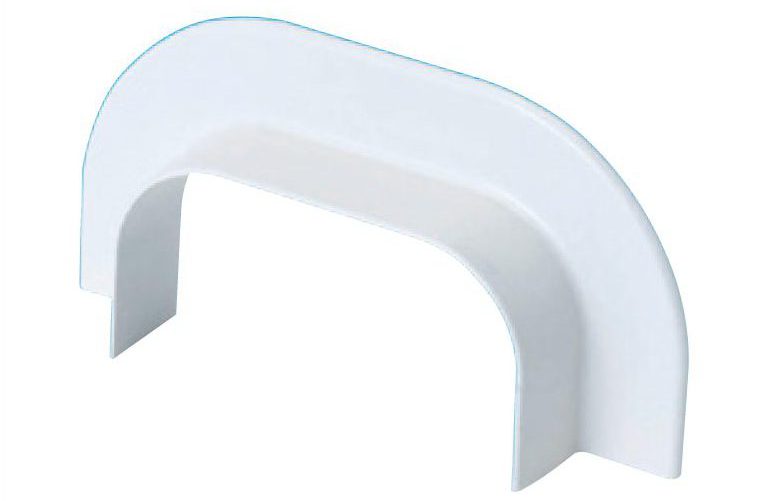

シーリングキャップ
リフォームダクトツインを天井・壁からの取出した際に使用する化粧カバーです。
品 番 | L | W1 | W2 | H1 | H2 |
TJP-20 | 22.5mm | 89mm | 128mm | 45mm | 65mm |

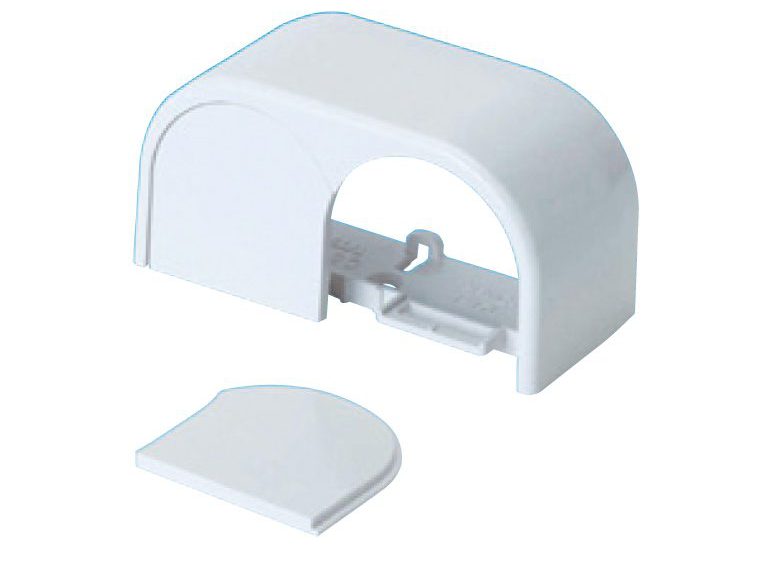

シングル変換アダプター
リフォームダクトツインをリフォームダクトシングルに変換する際に使用します。
品 番 | L | W | H |
TJAD-20 | 42mm | 93mm | 47.5mm |

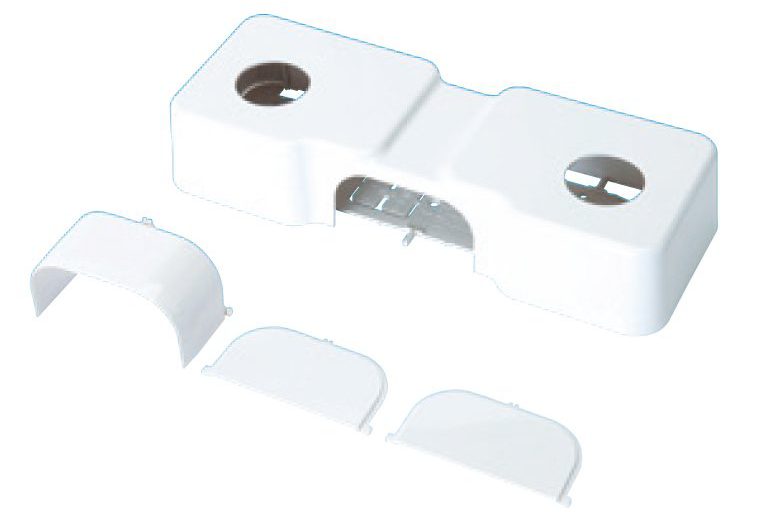

混合栓用ボックスカバー
混合水栓を取付ける際に使用する化粧カバーです。
品 番 | L | P | W | H | φ |
TJMB-20 | 32mm | 200mm | 114mm | 56mm | 42 |
まとめ
リフォームダクトJDツインは1サイズしかありませんが、別売のパイプホルダーをベース部に取付けることで(HI)VP管、架橋ポリエチレン管、ポリブデン管、アルミ三層管、そしてステンフレキに対応する配管化粧カバーです。パイプホルダーを使う施工は、未来工業のRMモールと比較して手間ではありますが、これだけ多くの管種とサイズに対応できるのは、リフォーム現場にとって非常に使い勝手のいいパーツといえます。
