冷媒ガス R410A→R32移行術

R410Aはモントリオール議定書(キガリ改正)の施行に伴い生産量が削減されR32に移行しています。既にルームエアコン用冷媒はR32が主流となり、いよいよ業務用エアコンも同様の流れです。本稿では、R32の特性から工具・部材の選定ポイントをご説明します。

※本稿は2021年2月12日に公開しましたが、編集校正し、2023年月日に再公開しました。

R32の特性を知り、工具・部材を選定する

1987年に「オゾン層を破壊する物質に関するモントリオール議定書」の規制対象となったR22の代替フロン冷媒としてR410Aが発売されました。しかし2016年、ルワンダのキガリにて議定書が改定され「代替フロン冷媒については温室効果が高く地球温暖化に影響を与える」という理由で、2019年1月から「グリーン冷媒」への移行を推進することになったのです。

冷媒名 R32 R410A
冷媒の構成 HFC-32:100% HFC-32:50%+HFC-125:50%
沸点 -56.65 -52.8
オゾン破壊係数
地球温暖化係数 675 2090
燃焼性 微燃 不燃

単一冷媒のR32は、追加充填できる!

念頭に置きたいのはR32は単一冷媒であり、R410AはR32とR125との2種混合冷媒という点。混合冷媒は冷媒毎に沸点の差があるため、冷媒漏れ等があると1種類だけが多く漏れてしまいます。R410AはR32:R125=5:5である組成が変わる可能性があるため、一度冷媒を完全に抜いてから再充填しなければなりません。それに対して、単一冷媒であるR32は冷媒漏れがあった場合には追加充填できるメリットがあります。

単一冷媒でも真空引きは必須

R32の沸点もR410Aと同様に-50℃以下なので、冷媒配管内に空気が残ったままエアコンを運転すると、水分や不純物が冷やされて凍ってしまい、熱交換器等を詰まらせたり傷つけたりする可能性があります。よって、単一冷媒であるR32であっても、従来通り真空引き・乾燥を行ってください。なお、真空ポンプは共用できますが、R32の真空引き作業にはオイル逆流防止機能付でなければなりません。

微燃性なので空気の流れを意識して充填

R32は微燃性です。とは言え空気の流れがあるところでは、ほぼ燃焼しないという検査結果が報告されています。ただし、R32など冷媒ガスの多くは空気より重く現場の底にたまる恐れがあります。空気の流れが悪い場合は必ず換気装置を運転してください。

※その性状を鑑みベストパーツOnlineではR32について輸送便を利用した販売を自粛しております。

R32は代替フロン冷媒に過ぎない

地球温暖化計数をみるとR32は675で、R410Aの2090と比較し1/3以下の為、地球に優しい冷媒といえますが、実は「代替フロン冷媒」の一つに過ぎず、経済産業省・環境省の資料によると「グリーン冷媒については検討中」とされています。ちなみにカーエアコンに採用されているフロン冷媒の地球温暖化計数は、代替フロン冷媒であるR134aが1430に対して、グリーン冷媒であるR1234yfが1なのです。

冷媒工具は少し注意が必要

R32とR410Aの圧力帯はほぼ同じですから、部品は同じ仕様のものをご利用いただけます。冷媒工具は兼用できる工夫はされているものの、混合冷媒と単一冷媒という違いから少し注意が必要になります。

ゲージマニホールド

ゲージマニホールドのサービスポート径は5/16フレアでR410Aと共用です。ただしゲージはR32用の圧力温度目盛りの付いたものを使用するか、デジタルゲージ(品番:TA141DG)を使用してください。

ボールバルブ式ゲージマニホールド

「ボールバルブ式ゲージマニホールド(品番:TA122GBH)」赤い温度目盛りの外側がR32用、内側がR410A用です。

品番 接続ポート
TA122GBH 5/16フレア

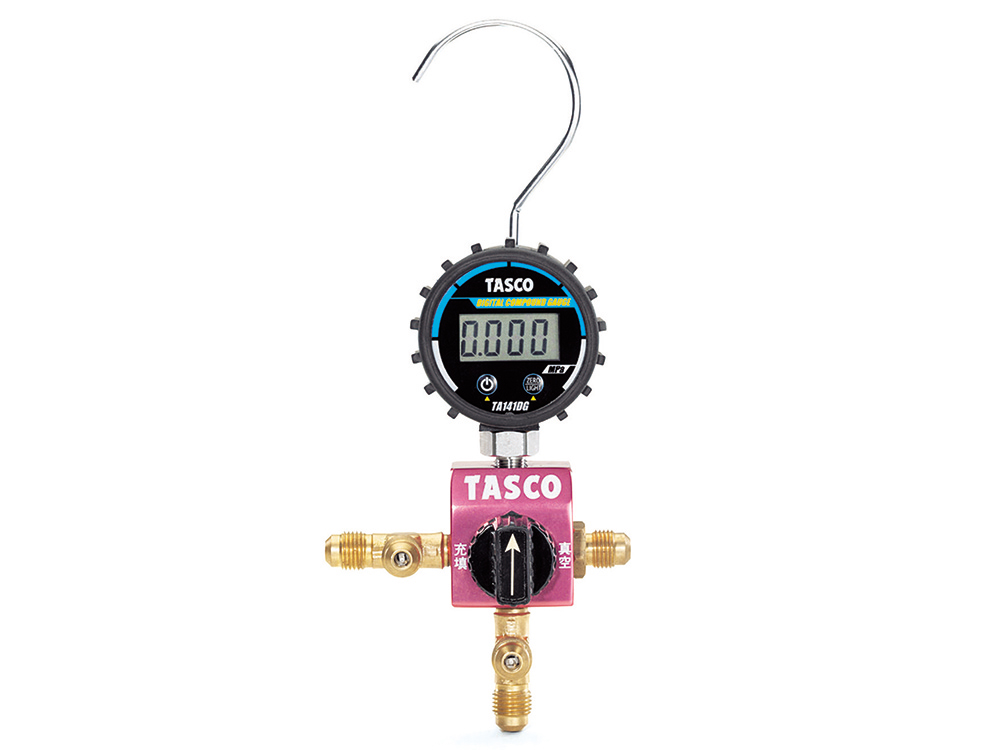

ボールバルブ式デジタルシングルゲージマニホールド

「ボールバルブ式デジタルシングルゲージマニホールド(品番:TA123DG)」は1個から翌々日出荷します。

品番 接続ポート
TA123DG 5/16フレア

チャージホース

チャージホースの口金口径は5/16フレアで、ホースも5.5MpaとR410Aと共通です。R32の圧力帯はR410Aとほぼ同じとはいえ、R22と比較すると1.6倍もの高圧になるため、バルブ付きのチャージホースを使い、機器から外す際の跳ね返りを防止してください。

バルブ付きチャージホース

R410A、R32用バルブ付チャージホースのセットです。

品番 規格
TA132AA 92cm 赤・青・黄 3本セット
TA133AB 150cm 赤・青・黄 3本セット

真空ポンプ

真空ポンプR410Aと共用ですが、R32の場合はオイル逆流防止機能付きの真空ポンプでなければいけません。

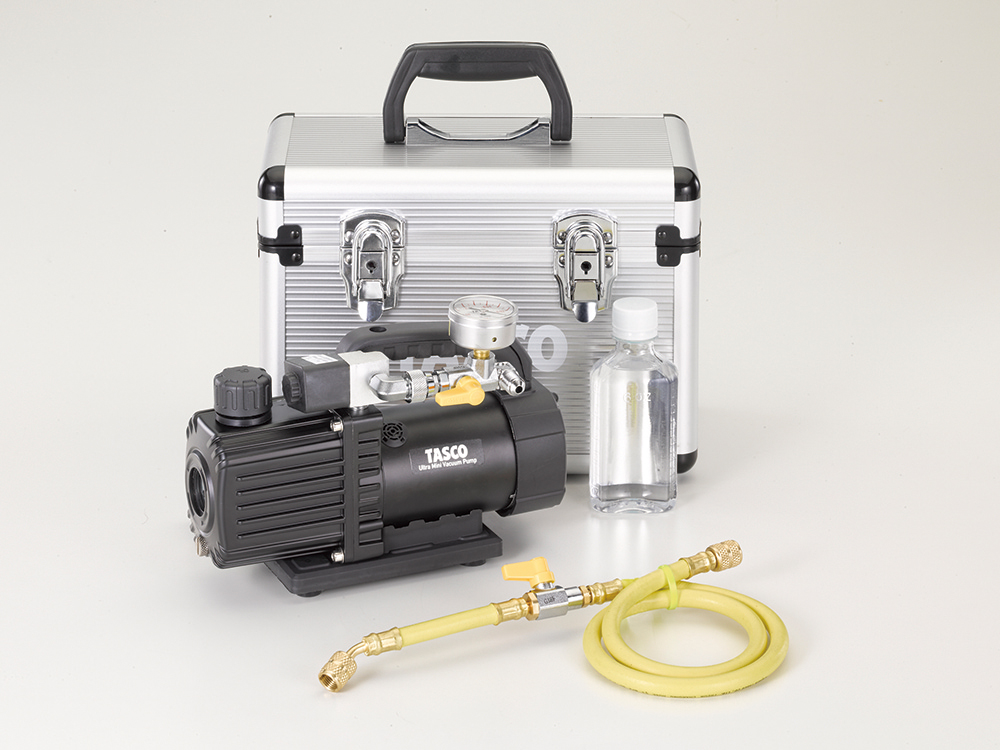

ウルトラミニ真空ポンプ ゲージ付きセット

「ウルトラミニ真空ポンプゲージ付きセット(品番:TA150SW-S)」は新規エアコン取付に便利なキットです。

品番 付属品
TA150SW-S 真空ゲージキット(品番:TA-142MK)バルブ付チャージホース(品番:TA132AA-3)専用ケース(品番:TA150CS-21)5/18”メス×1/4”オスアダプター・専用ポンプオイル
TA150SW-B 専用ケース(品番:TA150CS-21)5/18”メス×1/4”オスアダプター・専用ポンプオイル
TA150SW 5/18”メス×1/4”オスアダプター・専用ポンプオイル

冷媒ガス回収ボンベ

R410Aと共用です。ただし、回収容器はR32専用としていただく必要があります。万が一、他の冷媒を封入した場合は違法となります。

冷媒ガス再生専用回収ボンベ

「冷媒ガス再生専用回収ボンベ(品番:TA110-○○Sシリーズ)」は翌々日の出荷です。

品番 内容積
TA110-10S 12L
TA110-20S 24L
TA110-100S 116L

内面にニッケルメッキを施し再生フロンガスでも腐食のリスクを低減します。

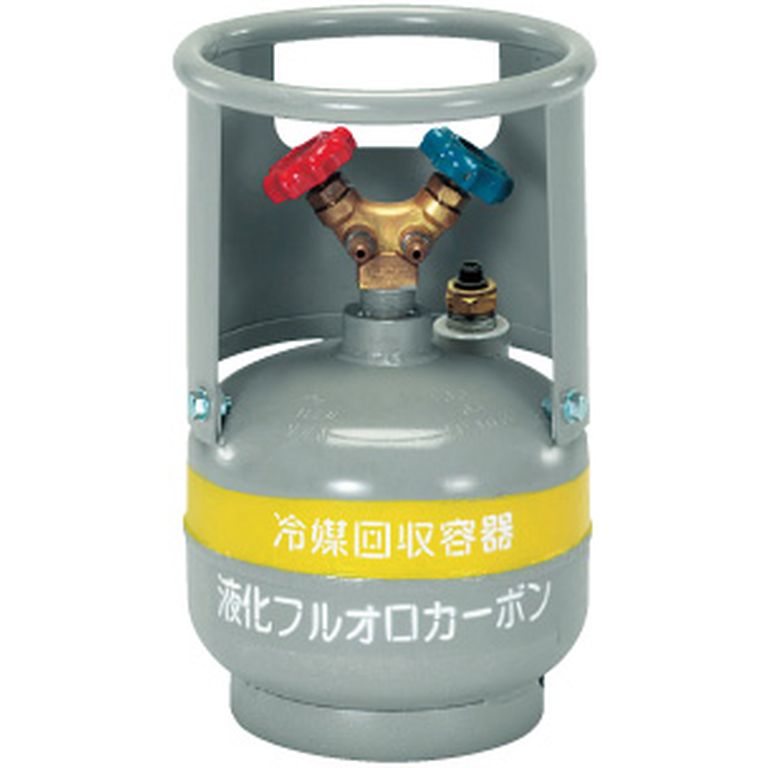

フロートセンサー付回収ボンベ

「フロートセンサー付回収ボンベ(品番:TA110-○○シリーズ」は翌々日の出荷です。

品番 内容積
TA110-5 4.8L
TA110-12 12L
TA110-24 24L
TA110-100 116L

回収冷媒の液面が回収容器の80%に達したことを検知する液面検知方式です。

冷媒計量器

R410Aと共用です。なお、単一冷媒のR32はガス、液いずれの状態でも充填できます。

高精度エレクトロニックチャージングスケール

「高精度エレクトロニックチャージャー(品番:TA101FB)」はボンベにゲージマニホールドからのチャージホースを直接取り付けずに済むので、はかりが作業中の影響を受けず、精度の高い充填ができます。

品番 分解能 ひょう量
TA101FB 5g 50Kg

まとめ

冷媒工具と冷媒用被覆銅管やロウ付継手などの部材類は、R410AからR32に移行するハードルは低く、とりあえずゲージ回収容器だけ買換えていただければR410A用の工具は使えます。しかし、エアコン市場においては代替冷媒候補を検討中であり、恐らく2029年までR32が採用され続けると予測される状況なので、本格的に買換えも視野に入れてみてはいかがでしょうか?
